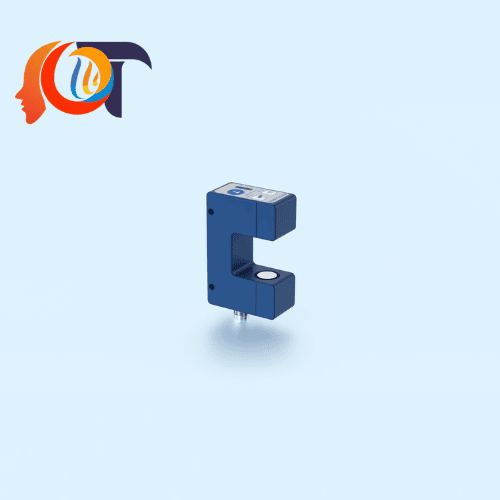

bks-6/12/CIU Microsonic là gì?

bks-6/12/CIU Microsonic là cảm biến siêu âm kiểm soát mép biên dạng chữ U, được thiết kế chuyên dụng cho các ứng dụng Web Edge Control trong dây chuyền sản xuất liên tục.

Thiết bị sử dụng nguyên lý siêu âm để phát hiện vị trí mép của vật liệu mà không cần tiếp xúc trực tiếp. Khi vật liệu đi qua khe cảm biến, mức độ che phủ đường truyền siêu âm sẽ thay đổi. bks-6/12/CIU phân tích sự thay đổi này và tạo tín hiệu analog tương ứng để hệ thống điều khiển có thể hiệu chỉnh vị trí vật liệu.

Với thiết kế càng cảm biến rộng và sâu, bks-6/12/CIU phù hợp với các ứng dụng cần không gian dẫn vật liệu lớn hơn so với các cảm biến bks tiêu chuẩn.

Đặc điểm nổi bật của bks-6/12/CIU

bks-6/12/CIU được phát triển để đáp ứng yêu cầu kiểm soát mép vật liệu chính xác, ổn định và liên tục trong môi trường công nghiệp.

Đo mép vật liệu không tiếp xúc

Cảm biến sử dụng công nghệ siêu âm nên không cần tiếp xúc cơ học với vật liệu. Điều này giúp hạn chế trầy xước, biến dạng hoặc ảnh hưởng đến vật liệu trong quá trình sản xuất.

Đây là ưu điểm quan trọng khi sử dụng với các loại vật liệu dạng cuộn, màng mỏng hoặc vật liệu có bề mặt nhạy cảm.

Thiết kế dạng chữ U

bks-6/12/CIU có thiết kế dạng fork với:

• Chiều rộng khe cảm biến: 60 mm
• Chiều sâu khe: 120 mm
• Khoảng làm việc: 8 mm, tương đương ±4 mm
• Tần số siêu âm: 200 kHz

Thiết kế này tạo không gian phù hợp để vật liệu đi xuyên qua khe cảm biến trong quá trình vận hành.

Độ phân giải cao

Cảm biến có độ phân giải khoảng 0,025 mm, độ lặp lại khoảng ±0,1 mm trong điều kiện môi trường ổn định.

Nhờ đó, bks-6/12/CIU có thể phát hiện những thay đổi nhỏ về vị trí mép vật liệu, đáp ứng tốt các hệ thống yêu cầu kiểm soát đường chạy chính xác.

Tín hiệu analog linh hoạt

bks-6/12/CIU cung cấp tín hiệu analog có thể lựa chọn giữa:

• 4–20 mA
• 0–10 V

Tín hiệu này có thể đưa trực tiếp về PLC, bộ điều khiển web guiding hoặc hệ thống điều khiển trung tâm để thực hiện quá trình hiệu chỉnh vị trí vật liệu.

Nguyên lý hoạt động của bks-6/12/CIU

bks-6/12/CIU sử dụng một đầu phát siêu âm và một đầu thu được bố trí ở hai phía của khe cảm biến.

Khi chưa có vật liệu, tín hiệu siêu âm truyền từ bộ phát đến bộ thu ở mức bình thường.

Khi vật liệu đi vào khe, vật liệu sẽ che một phần đường truyền siêu âm. Mức độ che phủ thay đổi theo vị trí của mép vật liệu.

Bộ xử lý bên trong cảm biến sẽ phân tích sự thay đổi biên độ tín hiệu và chuyển đổi thành tín hiệu analog tương ứng.

Tín hiệu này được đưa về bộ điều khiển để xác định vị trí mép vật liệu và thực hiện điều chỉnh cơ cấu dẫn hướng.

Nhờ nguyên lý này, hệ thống có thể duy trì vật liệu chạy đúng vị trí trong suốt quá trình sản xuất.

Ứng dụng của bks-6/12/CIU Microsonic

bks-6/12/CIU được sử dụng trong các dây chuyền sản xuất có yêu cầu kiểm soát và ổn định vị trí mép vật liệu.

Một số ứng dụng tiêu biểu gồm:

• Máy sản xuất màng nhựa
• Dây chuyền sản xuất giấy
• Máy cán và gia công vật liệu dạng cuộn
• Máy in công nghiệp
• Máy ghép màng
• Máy coating
• Máy chia cuộn
• Máy rewinder và unwinder
• Dây chuyền đóng gói
• Hệ thống dẫn hướng vật liệu dạng web
• Các dây chuyền cần kiểm soát vị trí mép liên tục

Đặc biệt, cảm biến phù hợp với các vật liệu không cản âm như màng nhựa, giấy và nhiều loại vật liệu dạng tấm hoặc dạng cuộn.

bks-6/12/CIU trong hệ thống Web Edge Control

Trong một hệ thống Web Edge Control, bks-6/12/CIU thường được lắp tại vị trí vật liệu đi qua và kết nối với bộ điều khiển.

Quy trình hoạt động có thể được mô tả đơn giản:

Vật liệu dạng cuộn → bks-6/12/CIU → tín hiệu analog → bộ điều khiển → cơ cấu dẫn hướng → hiệu chỉnh vị trí vật liệu

Khi mép vật liệu lệch khỏi vị trí cài đặt, cảm biến phát hiện sự thay đổi và gửi tín hiệu về bộ điều khiển.

Bộ điều khiển sau đó có thể tác động đến cơ cấu servo, actuator hoặc hệ thống dẫn hướng để đưa vật liệu trở lại vị trí mong muốn.

Cách tiếp cận này giúp giảm sai lệch trong quá trình chạy vật liệu và nâng cao độ ổn định của toàn bộ dây chuyền.

Thông số kỹ thuật bks-6/12/CIU

Ưu điểm khi sử dụng bks-6/12/CIU

Việc sử dụng bks-6/12/CIU trong hệ thống tự động hóa mang lại nhiều lợi ích cho dây chuyền sản xuất.

Kiểm soát mép vật liệu chính xác: cảm biến có độ phân giải cao, giúp phát hiện sự thay đổi nhỏ về vị trí mép.

Đo không tiếp xúc: hạn chế ảnh hưởng cơ học lên vật liệu và giảm nguy cơ làm hư hỏng bề mặt sản phẩm.

Tốc độ đáp ứng nhanh: thời gian đáp ứng khoảng 2 ms, phù hợp với các dây chuyền sản xuất liên tục.

Dễ dàng tích hợp: tín hiệu 4–20 mA và 0–10 V thuận tiện kết nối với PLC, bộ điều khiển và các thiết bị tự động hóa khác.

Thiết kế chắc chắn: vỏ cảm biến bằng nhôm anodized, cấp bảo vệ IP65, phù hợp với môi trường công nghiệp.

Phù hợp nhiều loại vật liệu: công nghệ siêu âm giúp cảm biến hoạt động hiệu quả với giấy, màng nhựa và nhiều vật liệu dạng web khác.

Các sản phẩm Web Edge Sensor cùng hãng Microsonic

Microsonic cung cấp nhiều dòng cảm biến siêu âm phục vụ kiểm soát mép và dẫn hướng vật liệu.

bks-3/CIU

bks-3/CIU là phiên bản cảm biến Web Edge Control có thiết kế nhỏ gọn hơn, phù hợp với các ứng dụng cần khe cảm biến nhỏ.

Thiết bị sử dụng ngõ ra analog 4–20 mA và 0–10 V, thích hợp để kết nối với các hệ thống điều khiển công nghiệp.

bks+3/FIU/A

bks+3/FIU/A thuộc thế hệ bks+ với thiết kế nhỏ gọn và khả năng kết nối hiện đại hơn.

Sản phẩm có khoảng làm việc lên đến 12 mm, hỗ trợ ngõ ra analog 4–20 mA / 0–10 V và ngõ ra Push-Pull. Model này phù hợp với các hệ thống Web Edge Control cần thêm khả năng giao tiếp và chẩn đoán.

bks+6/FIU/A

bks+6/FIU/A là model dành cho các ứng dụng Web Edge Control có yêu cầu khoảng làm việc lớn hơn.

Thiết bị có khoảng làm việc lên đến 40 mm, thiết kế dạng fork với chiều rộng 60 mm và hỗ trợ IO-Link bên cạnh ngõ ra analog.

Đây là lựa chọn phù hợp cho các hệ thống tự động hóa hiện đại cần thu thập dữ liệu cảm biến và cấu hình thiết bị thông qua mạng IO-Link.

So sánh nhanh các dòng cảm biến Web Edge Microsonic

Việc lựa chọn model nên dựa trên kích thước khe cảm biến, khoảng dịch chuyển của mép vật liệu, loại vật liệu và yêu cầu giao tiếp với hệ thống điều khiển.

Các sản phẩm tiêu biểu khác của Microsonic

Ngoài dòng cảm biến Web Edge Control, Microsonic còn phát triển nhiều dòng cảm biến siêu âm cho tự động hóa công nghiệp như:

• cube: cảm biến siêu âm đo khoảng cách với dải đo lớn, phù hợp cho nhiều ứng dụng phát hiện và đo vị trí.
• sks: cảm biến siêu âm dạng trụ, được sử dụng cho các ứng dụng đo khoảng cách và phát hiện vật thể.
• pico+: cảm biến siêu âm kích thước nhỏ, phù hợp với những vị trí lắp đặt hạn chế.
• nano: cảm biến siêu âm M12 nhỏ gọn cho các ứng dụng công nghiệp cần tiết kiệm không gian.
• crm+: cảm biến đo khoảng cách với thiết kế chuyên dụng, phù hợp với các môi trường và vật liệu đặc thù.
• dbk+: dòng cảm biến kiểm tra hai tờ, thường được sử dụng để phát hiện và kiểm soát hiện tượng cấp đôi vật liệu.
• esf/esf+: cảm biến siêu âm chuyên dụng cho việc phát hiện nhãn và mối nối trong dây chuyền sản xuất.
• zws: dòng cảm biến siêu âm nhỏ gọn phục vụ các ứng dụng phát hiện và đo khoảng cách.

Vì sao nên sử dụng cảm biến Microsonic cho hệ thống tự động hóa?

Microsonic là thương hiệu cảm biến siêu âm đến từ Đức, tập trung phát triển các giải pháp cảm biến cho tự động hóa công nghiệp.

Với bks-6/12/CIU, doanh nghiệp có thể xây dựng hệ thống kiểm soát mép vật liệu theo hướng tự động, giảm sự phụ thuộc vào thao tác điều chỉnh thủ công và nâng cao tính ổn định của dây chuyền.

Đặc biệt với các dây chuyền chạy vật liệu dạng cuộn liên tục, việc kiểm soát chính xác vị trí mép giúp hạn chế tình trạng lệch biên, giảm sai số trong quá trình gia công và hỗ trợ duy trì chất lượng sản phẩm ổn định.

Kết luận

bks-6/12/CIU Microsonic là cảm biến siêu âm Web Edge Control chuyên dụng cho các hệ thống kiểm soát mép vật liệu dạng cuộn. Với thiết kế chữ U, khe cảm biến rộng 60 mm, chiều sâu 120 mm, độ phân giải 0,025 mm và ngõ ra analog 4–20 mA / 0–10 V, thiết bị phù hợp với nhiều dây chuyền sản xuất giấy, màng nhựa, in ấn, coating, đóng gói và gia công vật liệu dạng web.

Đối với các hệ thống cần tích hợp sâu hơn với tự động hóa và Industry 4.0, dòng bks+ của Microsonic cũng cung cấp các lựa chọn hỗ trợ IO-Link và nhiều tính năng kết nối hiện đại hơn.
