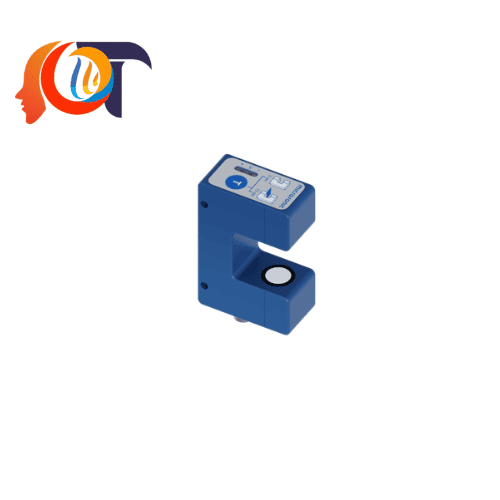

BKS-3/CIU Microsonic là gì?

BKS-3/CIU Microsonic là cảm biến siêu âm kiểm soát biên vật liệu dạng web (Web Edge Sensor), được thiết kế để phát hiện và giám sát vị trí mép của các vật liệu dạng cuộn như màng nhựa, giấy, foil và các vật liệu không xuyên âm.

Thiết bị sử dụng cấu trúc cảm biến dạng càng, cho phép vật liệu đi qua khe đo mà không cần tiếp xúc trực tiếp. Khi mép vật liệu thay đổi vị trí, mức độ che phủ đường truyền siêu âm cũng thay đổi. BKS-3/CIU phân tích sự thay đổi này và xuất tín hiệu analog để đưa về bộ điều khiển, PLC hoặc hệ thống điều chỉnh vị trí web.

Với thiết kế nhỏ gọn, độ phân giải 0,025 mm và khả năng xuất tín hiệu 4–20 mA hoặc 0–10 V, BKS-3/CIU phù hợp cho các dây chuyền cần kiểm soát mép vật liệu ổn định và chính xác.

Tổng quan về BKS-3/CIU Microsonic

BKS-3/CIU thuộc dòng bks Ultrasonic Web Edge Sensor của Microsonic. Đây là dòng cảm biến chuyên dụng cho các ứng dụng kiểm soát đường chạy của vật liệu dạng web trong quá trình sản xuất.

Cảm biến có dạng càng với chiều rộng càng 30 mm và chiều sâu 33 mm, giúp dễ dàng bố trí tại những vị trí có không gian lắp đặt hạn chế. Phạm vi làm việc của BKS-3/CIU là 8 mm (±4 mm).

BKS-3/CIU không sử dụng ánh sáng để phát hiện mép vật liệu. Vì vậy, thiết bị đặc biệt hữu ích với các loại màng trong suốt, vật liệu nhạy sáng hoặc vật liệu có độ trong suốt thay đổi.

Nguyên lý hoạt động của BKS-3/CIU

BKS-3/CIU sử dụng một đầu phát siêu âm ở nhánh dưới và đầu thu ở nhánh trên của cảm biến dạng càng.

Khi vật liệu đi qua khe cảm biến, vật liệu sẽ che một phần đường truyền của sóng siêu âm. Mức độ che phủ thay đổi theo vị trí của mép vật liệu.

Bộ điện tử bên trong cảm biến sẽ phân tích mức tín hiệu nhận được và chuyển đổi thành tín hiệu analog tương ứng với vị trí của mép web.

Tín hiệu này có thể được đưa về PLC, bộ điều khiển web hoặc hệ thống tự động hóa để thực hiện các thao tác điều chỉnh, giúp vật liệu luôn duy trì đúng vị trí trên dây chuyền.

Đặc điểm nổi bật của BKS-3/CIU

Đo không tiếp xúc

BKS-3/CIU phát hiện mép vật liệu bằng sóng siêu âm nên không cần tiếp xúc trực tiếp với bề mặt sản phẩm. Điều này giúp hạn chế ảnh hưởng đến vật liệu trong quá trình sản xuất.

Độ phân giải cao

Cảm biến có độ phân giải lên đến 0,025 mm, phù hợp với các ứng dụng cần kiểm soát vị trí mép vật liệu chính xác. Độ lặp lại được công bố ở mức ±0,1 mm trong điều kiện môi trường ổn định.

Tín hiệu analog linh hoạt

BKS-3/CIU hỗ trợ một ngõ ra analog có thể lựa chọn:

• 4–20 mA
• 0–10 V

Nhờ đó, cảm biến có thể dễ dàng kết nối với PLC, bộ điều khiển hoặc hệ thống điều chỉnh web hiện có.

Thiết kế nhỏ gọn

Với kích thước càng 30 mm x 33 mm, BKS-3/CIU phù hợp để lắp đặt trực tiếp trên các cụm dẫn hướng vật liệu mà không chiếm nhiều không gian.

Cài đặt nhanh bằng Teach-in

Vị trí trung tâm hoặc điểm chuẩn của mép vật liệu có thể được thiết lập trực tiếp bằng nút Teach-in trên cảm biến. Ngoài ra, thiết bị có thể được cấu hình thông qua bộ chuyển đổi LCA-2 và phần mềm LinkControl.

Theo dõi vị trí trực quan

Ba đèn LED trên cảm biến giúp người vận hành dễ dàng quan sát vị trí của vật liệu trong khe đo. Đối với các ứng dụng sử dụng vật liệu nhạy sáng, đèn LED có thể được tắt.

Thông số kỹ thuật BKS-3/CIU

Các thông số trên được tổng hợp từ dữ liệu kỹ thuật của Microsonic cho model BKS-3/CIU.

Ứng dụng của BKS-3/CIU trong tự động hóa

BKS-3/CIU được phát triển cho các hệ thống web edge control, trong đó vị trí mép của vật liệu cần được giám sát liên tục để duy trì đường chạy ổn định.

Một số ứng dụng tiêu biểu gồm:

• Máy sản xuất và gia công màng nhựa
• Dây chuyền sản xuất bao bì
• Máy cán và xử lý foil
• Máy in và gia công giấy
• Dây chuyền cuộn và tháo cuộn vật liệu
• Hệ thống dẫn hướng vật liệu dạng web
• Máy cần kiểm soát vị trí mép vật liệu tự động

Microsonic cho biết cảm biến bks phù hợp với các vật liệu như foil, giấy và những vật liệu không xuyên âm; đặc biệt hữu ích với màng có độ trong suốt cao, vật liệu nhạy sáng hoặc giấy có nhiều bụi trong quá trình sản xuất.

BKS-3/CIU trong hệ thống Web Edge Control

Trong một hệ thống điều khiển mép web, BKS-3/CIU có thể đảm nhiệm vai trò cảm biến phản hồi vị trí.

Quy trình hoạt động cơ bản:

Vật liệu dạng cuộn → BKS-3/CIU phát hiện vị trí mép → xuất tín hiệu analog → bộ điều khiển/PLC xử lý → cơ cấu dẫn hướng điều chỉnh → duy trì vị trí web

Cách triển khai này giúp giảm sự phụ thuộc vào thao tác điều chỉnh thủ công, đồng thời tạo nền tảng cho việc tự động hóa quá trình dẫn hướng vật liệu.

Lợi ích khi sử dụng BKS-3/CIU Microsonic

BKS-3/CIU mang lại nhiều lợi ích cho các dây chuyền sản xuất tự động:

• Kiểm soát vị trí mép vật liệu liên tục.
• Đo không tiếp xúc, hạn chế ảnh hưởng đến sản phẩm.
• Độ phân giải cao, phù hợp với yêu cầu định vị chính xác.
• Dễ dàng kết nối với PLC và hệ thống điều khiển.
• Hỗ trợ cả tín hiệu 4–20 mA và 0–10 V.
• Thiết kế nhỏ gọn, thuận tiện lắp đặt.
• Cài đặt điểm chuẩn nhanh bằng Teach-in.
• Phù hợp với nhiều loại vật liệu dạng web.
• Có thể ứng dụng trong các hệ thống tự động hóa điều khiển đường chạy vật liệu.

Các sản phẩm cùng hãng Microsonic

Microsonic là thương hiệu chuyên về cảm biến siêu âm công nghiệp, với danh mục sản phẩm phục vụ nhiều bài toán đo khoảng cách, phát hiện vật thể, đo mức và kiểm soát vật liệu.

Một số dòng sản phẩm Microsonic thường được sử dụng trong tự động hóa gồm:

BKS – Ultrasonic Web Edge Sensor

Dòng cảm biến kiểm soát mép vật liệu dạng web bằng siêu âm. BKS-3/CIU là model tiêu biểu với phạm vi làm việc 8 mm.

BKS+ – Web Edge Sensor

Dòng cảm biến kiểm soát biên web thế hệ mới, cung cấp các model có phạm vi làm việc 12 mm hoặc 40 mm và hỗ trợ các tùy chọn giao tiếp hiện đại hơn.

BKS+3/FIU/A

Cảm biến kiểm soát biên web với phạm vi làm việc từ 12 mm, ngõ ra analog 4–20 mA/0–10 V kết hợp ngõ ra Push-Pull.

BKS+6/FIU/A

Phiên bản dành cho phạm vi làm việc lớn hơn, từ 40 mm, phù hợp với các ứng dụng web control yêu cầu khoảng đo rộng.

BKS-6/12/CIU

Model cùng dòng BKS với thiết kế càng lớn hơn, được phát triển cho các ứng dụng kiểm soát mép vật liệu cần không gian đo rộng hơn.

DBK+4

Cảm biến siêu âm kiểm tra hai lớp vật liệu, được sử dụng để phát hiện tình trạng thiếu tờ, một tờ hoặc hai tờ trong các ứng dụng cấp liệu và xử lý vật liệu.

Sks

Dòng cảm biến siêu âm dùng cho các ứng dụng đo khoảng cách analog và phát hiện vật thể, với nhiều phiên bản và phạm vi đo khác nhau.

Pico+, Nano, Mic+, CRM+

Đây là các dòng cảm biến siêu âm khác của Microsonic, phục vụ các bài toán phát hiện vật thể, đo khoảng cách, đo mức và tự động hóa công nghiệp.

Vì sao BKS-3/CIU phù hợp cho hệ thống tự động hóa?

BKS-3/CIU tập trung vào một bài toán rất cụ thể nhưng quan trọng trong dây chuyền sản xuất: duy trì vị trí chính xác của mép vật liệu dạng web.

Khả năng đo không tiếp xúc, độ phân giải 0,025 mm, tín hiệu analog 4–20 mA/0–10 V và thiết kế dạng càng nhỏ gọn giúp BKS-3/CIU dễ dàng tích hợp vào các hệ thống dẫn hướng và điều khiển vật liệu hiện có.

Đây là lựa chọn phù hợp cho các nhà máy sản xuất bao bì, màng nhựa, giấy, foil và các sản phẩm dạng cuộn đang cần nâng cấp từ điều chỉnh thủ công sang kiểm soát mép web tự động.
