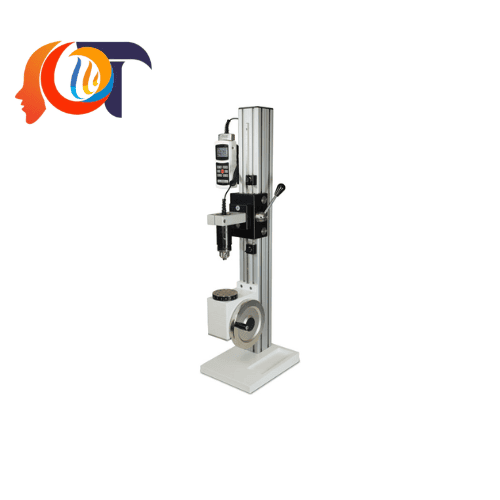

TST Checkline Manual Torque Test Stand

TST Checkline là bàn kiểm tra mô-men xoắn thủ công, được thiết kế để tạo ra hệ thống kiểm tra torque ổn định. Và có tính lặp lại cao trong môi trường phòng thí nghiệm. Kiểm tra chất lượng và sản xuất công nghiệp. TST Checkline Vietnam.

Thiết bị phù hợp với nhiều ứng dụng đo mô-men xoắn đến 100 lbf·in (11,3 Nm). Tiêu biểu như kiểm tra lực siết của nắp chai. Kiểm tra torque của bulông, ốc vít và các chi tiết cơ khí cần kiểm soát mô-men xoắn.

TST có thiết kế dạng module, cho phép kết hợp. Với nhiều loại cảm biến mô-men xoắn và đồ gá khác nhau. Nhờ đó, doanh nghiệp có thể xây dựng hệ thống kiểm tra. Phù hợp với từng loại sản phẩm và yêu cầu kiểm soát chất lượng.

Tổng quan về TST Checkline

TST là phiên bản bàn kiểm tra mô-men xoắn vận hành thủ công theo phương đứng. Thiết bị sử dụng vô lăng điều khiển bên hông, giúp người vận hành tạo tải torque một cách mượt mà và dễ kiểm soát.

Một điểm nổi bật của TST là cơ cấu slider vận hành bằng cần gạt. Cơ cấu này giúp đưa mẫu vào vị trí kiểm tra và tháo mẫu nhanh chóng. Các điểm giới hạn hành trình cũng hỗ trợ quá trình kiểm tra thuận tiện và có tính lặp lại cao.

Bàn tải torque được thiết kế sẵn các lỗ ren để lắp đặt grip và đồ gá tùy chỉnh. Đây là ưu điểm quan trọng khi TST được sử dụng trong các dây chuyền có nhiều loại mẫu kiểm tra khác nhau.

TST là bàn kiểm tra, không phải một hệ thống đo torque hoàn chỉnh. Để thực hiện phép đo, cần kết hợp thêm cảm biến torque, bộ hiển thị và đồ gá phù hợp.

Đặc điểm nổi bật của TST

Thiết kế chắc chắn, phù hợp cho môi trường phòng thí nghiệm và sản xuất công nghiệp.

Vận hành thủ công bằng vô lăng, cho phép người dùng kiểm soát quá trình tạo tải torque trực tiếp.

Cơ cấu slider có cần gạt giúp đưa và tháo mẫu nhanh chóng.

Thiết kế module cho phép kết hợp với nhiều loại cảm biến mô-men xoắn và đồ gá.

Bàn gá có các lỗ ren để lắp grip hoặc thiết bị cố định mẫu theo yêu cầu.

Có chỉ thị góc với độ chính xác đến ±0,7°, hỗ trợ kiểm soát góc trong quá trình thử nghiệm.

Khả năng tạo mô-men xoắn tối đa 100 lbf·in, tương đương khoảng 11,3 Nm.

Thông số kỹ thuật TST

Mô-men xoắn tối đa: 100 lbf·in (11,3 Nm)

Hành trình góc: Không giới hạn

Hành trình slider tối đa: 15,5 inch (394 mm)

Khoảng hở họng: 4,10 inch (104 mm)

Tốc độ góc: 12° mỗi vòng quay của vô lăng

Tốc độ slider: 1,047 inch (26,6 mm) mỗi vòng quay cần gạt

Kiểu vận hành: Thủ công

Kiểu lắp đặt: Dạng đứng

TST có thể kết hợp với các cảm biến torque và bộ hiển thị phù hợp để xây dựng hệ thống đo hoàn chỉnh theo từng yêu cầu ứng dụng.

Ứng dụng của TST Manual Torque Test Stand

TST Checkline được sử dụng trong nhiều bài kiểm tra mô-men xoắn cần độ ổn định và khả năng lặp lại.

Kiểm tra torque nắp chai và bao bì

TST có thể kết hợp với grip chuyên dụng để kiểm tra mô-men xoắn khi đóng hoặc mở nắp chai, nắp hộp và các loại bao bì dạng xoay.

Đây là ứng dụng phù hợp với ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm và sản xuất bao bì.

Kiểm tra bulông và ốc vít

TST có thể được sử dụng để kiểm tra lực siết, torque tháo hoặc torque phá hủy của các loại fastener.

Giải pháp này hỗ trợ doanh nghiệp đánh giá chất lượng lắp ráp và kiểm soát sự ổn định của sản phẩm.

Kiểm tra linh kiện cơ khí

Bàn test có thể kết hợp với các loại đồ gá tùy chỉnh để kiểm tra núm xoay, nắp vặn, chi tiết cơ khí và các sản phẩm yêu cầu tác động mô-men xoắn.

Kiểm tra chất lượng trong sản xuất

TST phù hợp để xây dựng trạm kiểm tra torque tại phòng QC, phòng R&D hoặc khu vực kiểm tra cuối dây chuyền.

Các phụ kiện thường dùng với TST

TST được thiết kế theo hướng module nên có thể kết hợp với nhiều phụ kiện để đáp ứng từng ứng dụng cụ thể.

G1022: Jacobs Chuck Grip, phù hợp để kẹp các mẫu dạng trục hoặc chi tiết cần cố định bằng chuck.

G1023: Bottle / Round Sample Grip, dùng cho chai và các mẫu dạng tròn.

G1053: Cap Grip, chuyên dụng cho các ứng dụng kiểm tra nắp.

AC1029: Axial Compensator, hỗ trợ bù sai lệch theo phương trục trong quá trình kiểm tra.

AC1004: Adjustable Gauge Mounting Plate, dùng để lắp bộ hiển thị torque phù hợp trên hệ thống TST/TSTH.

Các sản phẩm cùng ứng dụng của Checkline

Checkline cung cấp hệ sinh thái thiết bị đo lực, torque và bàn kiểm tra, cho phép xây dựng hệ thống kiểm tra từ thủ công đến tự động.

TSTH – Manual Torque Test Stand Horizontal

TSTH là phiên bản bố trí ngang của TST. Thiết bị có cùng mức torque tối đa 100 lbf·in và được lựa chọn khi cấu trúc sản phẩm hoặc không gian lắp đặt yêu cầu hướng kiểm tra nằm ngang.

TSTM-DC – Motorized Torque Test Stand

TSTM-DC là bàn kiểm tra mô-men xoắn vận hành bằng motor, phù hợp khi cần tốc độ kiểm tra ổn định và tự động hóa cao hơn so với TST thủ công.

Dòng TSTM-DC có các phiên bản với mức tải và tốc độ khác nhau, trong đó có model 100 lbf·in và 200 lbf·in.

TSTMH-DC – Motorized Torque Test Stand Horizontal

TSTMH-DC là phiên bản nằm ngang của dòng bàn test torque motorized, phù hợp với các ứng dụng cần kiểm soát tốc độ quay tự động và bố trí mẫu theo phương ngang.

TTST – Manual Torque Test Stand

TTST là bàn test torque thủ công thuộc hệ thống TTC của Checkline. Phù hợp cho kiểm tra torque dụng cụ và các ứng dụng cần khoảng cách kiểm tra lớn hơn. Một số phiên bản có khoảng cách kiểm tra 24 inch hoặc 44 inch.

TT-QC – Torque Tool Tester

TT-QC thuộc nhóm thiết bị kiểm tra torque của Checkline. Được sử dụng để kiểm tra và xác nhận mô-men xoắn của các dụng cụ siết.

AWS-4050 – Digital Torque Display

AWS-4050 là bộ hiển thị torque kỹ thuật số, có thể sử dụng cho kiểm tra cờ lê torque dạng click, dial, digital và nhiều loại dụng cụ siết khác.

Series 3i và Series 5i

Series 3i và Series 5i là các bộ hiển thị lực và mô-men xoắn có thể kết hợp với cảm biến torque để tạo thành hệ thống đo hoàn chỉnh.

Series 5i hỗ trợ bộ nhớ dữ liệu và các chức năng thống kê như giá trị nhỏ nhất, lớn nhất, trung bình và độ lệch chuẩn.

Lợi ích khi lựa chọn TST Checkline

TST là giải pháp phù hợp cho doanh nghiệp đang cần một bàn kiểm tra torque thủ công chắc chắn, linh hoạt và dễ mở rộng.

Thiết bị giúp:

Kiểm tra mô-men xoắn với thao tác đơn giản và trực quan.

Tăng khả năng lặp lại giữa các lần kiểm tra.

Dễ dàng thay đổi grip và đồ gá theo từng loại sản phẩm.

Kết hợp linh hoạt với cảm biến torque và bộ hiển thị.

Phù hợp cho cả phòng QC, phòng R&D và các ứng dụng kiểm tra trong sản xuất.

Có thể nâng cấp từ hệ thống kiểm tra thủ công sang bàn test motorized khi nhu cầu tự động hóa tăng lên.

TST Checkline phù hợp với doanh nghiệp nào?

TST Manual Torque Test Stand là lựa chọn đáng cân nhắc cho các doanh nghiệp sản xuất cần kiểm soát torque trong quá trình phát triển sản phẩm, kiểm tra nguyên vật liệu, kiểm tra đầu vào hoặc kiểm tra chất lượng thành phẩm.

Với thiết kế module và khả năng kết hợp nhiều loại cảm biến, grip và bộ hiển thị, TST có thể được cấu hình theo từng yêu cầu thực tế thay vì giới hạn trong một bài kiểm tra cố định.

Đặc biệt, khi kết hợp TST với cảm biến torque và bộ hiển thị phù hợp, doanh nghiệp có thể xây dựng một trạm đo torque chuyên nghiệp, phục vụ kiểm soát chất lượng và chuẩn hóa quy trình kiểm tra.
