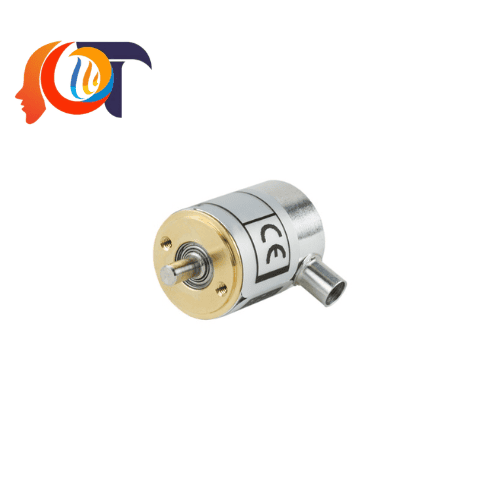

SCA16 SCANCON – Encoder siêu nhỏ cho động cơ và hệ thống điều khiển chuyển động

SCA16 là encoder gia tăng (incremental encoder) dạng trục của SCANCON, được thiết kế chuyên biệt cho các ứng dụng động cơ, điều khiển chuyển động và máy tự động hóa có không gian lắp đặt hạn chế.

Với đường kính chỉ 16 mm nhưng hỗ trợ độ phân giải lên đến 5.000 PPR, SCA16 mang lại khả năng phản hồi vị trí và tốc độ chính xác trong một thiết kế nhỏ gọn. Đây là lựa chọn phù hợp cho các motor nhỏ, servo motor, thiết bị robot và các cơ cấu chuyển động cần encoder có kích thước tối ưu.

Tổng quan về encoder SCA16 SCANCON

SCA16 trước đây được biết đến với tên gọi 2MCA. Đây là dòng micro shaft encoder của SCANCON, hướng đến các ứng dụng cần kết hợp giữa kích thước nhỏ, độ phân giải cao và khả năng đáp ứng nhanh.

Encoder SCA16 có đường kính thân 16 mm, sử dụng trục có đường kính từ 1,5 đến 4 mm. Thiết bị hỗ trợ độ phân giải tối đa 5.000 PPR và tốc độ trục lên đến 12.000 vòng/phút, phù hợp với nhiều hệ thống motor và chuyển động tốc độ cao.

Trong các hệ thống tự động hóa, SCA16 có nhiệm vụ chuyển đổi chuyển động quay của motor thành tín hiệu điện. Bộ điều khiển có thể sử dụng tín hiệu này để xác định tốc độ, chiều quay và vị trí tương đối của trục.

Đặc điểm nổi bật của SCA16

SCA16 được phát triển theo định hướng micro encoder, phù hợp với những thiết bị mà kích thước lắp đặt là yếu tố quan trọng.

Thiết kế siêu nhỏ với đường kính chỉ 16 mm giúp tiết kiệm không gian trong tủ máy và cụm truyền động.

Độ phân giải lên đến 5.000 PPR cho khả năng thu thập nhiều xung trên mỗi vòng quay, hỗ trợ kiểm soát chuyển động chính xác.

Tốc độ trục tối đa lên đến 12.000 rpm, phù hợp với nhiều loại động cơ quay tốc độ cao.

Encoder sử dụng tín hiệu incremental với hai kênh A và B dạng quadrature, đồng thời có thể tích hợp tín hiệu Index Z. Tùy cấu hình, SCA16 cũng hỗ trợ các ngõ ra bổ sung A-, B-, Z-.

Nguồn cấp hoạt động từ 4,5 VDC đến 30 VDC, giúp thiết bị dễ dàng tích hợp vào nhiều hệ thống điều khiển công nghiệp.

Thiết bị có khả năng bảo vệ đảo cực nguồn và ngắn mạch ngõ ra, tăng độ an toàn trong quá trình vận hành.

Thông số kỹ thuật SCA16 SCANCON

Các thông số trên cho thấy SCA16 tập trung vào ba yếu tố chính: kích thước nhỏ, tốc độ đáp ứng cao và độ phân giải lớn. Đây là những yếu tố đặc biệt quan trọng trong các ứng dụng điều khiển motor và motion control.

Ứng dụng của SCA16 trong động cơ và tự động hóa

SCA16 được sử dụng để cung cấp tín hiệu phản hồi cho các hệ thống điều khiển chuyển động. Với thiết kế nhỏ gọn, encoder có thể được tích hợp vào các cụm motor mà không làm tăng đáng kể kích thước tổng thể.

Một số ứng dụng tiêu biểu gồm:

Động cơ DC và motor công suất nhỏ.

Servo motor và các hệ thống điều khiển chuyển động.

Robot và cơ cấu robot có không gian lắp đặt hạn chế.

Máy Pick and Place.

Máy đóng gói tự động.

Thiết bị y tế.

Máy móc trong ngành đồ uống.

Các hệ thống tự động hóa cần đo tốc độ và phản hồi vị trí của motor.

SCANCON cũng định vị SCA16 cho các ứng dụng máy tự động hóa, trong đó yêu cầu về encoder nhỏ gọn nhưng vẫn phải có độ phân giải cao.

SCA16 phù hợp với loại motor nào?

SCA16 đặc biệt phù hợp với các motor có kích thước nhỏ và yêu cầu encoder có footprint thấp. Encoder có thể được kết hợp với các bộ gá và coupling phù hợp để tạo thành cụm phản hồi chuyển động hoàn chỉnh.

Trong tài liệu ứng dụng của SCANCON, hãng cũng cung cấp các giải pháp mounting kit và coupling cho nhiều dòng motor, trong đó có các motor của Maxon, Mavilor, Dunkermotors, Faulhaber và Minimotors.

Điều này giúp SCA16 trở thành một lựa chọn đáng cân nhắc khi thiết kế hoặc nâng cấp hệ thống motor cần phản hồi tốc độ và vị trí nhưng bị giới hạn về không gian.

Ưu điểm khi sử dụng SCA16 SCANCON

Sử dụng SCA16 trong hệ thống tự động hóa mang lại nhiều lợi ích thiết thực:

Kích thước nhỏ, dễ tích hợp vào motor và cơ cấu máy.

Độ phân giải cao, hỗ trợ kiểm soát chuyển động chính xác.

Tốc độ quay cao, đáp ứng tốt các ứng dụng motor tốc độ lớn.

Khối lượng encoder chỉ khoảng 15 g, hạn chế ảnh hưởng đến cụm truyền động.

Hỗ trợ nhiều cấu hình tín hiệu, thuận tiện kết nối với bộ điều khiển.

Có phiên bản IP65 cho những ứng dụng yêu cầu mức bảo vệ cao hơn.

Giảm yêu cầu về không gian lắp đặt so với các encoder kích thước lớn.

Các sản phẩm encoder cùng hãng SCANCON

SCANCON cung cấp danh mục encoder khá đa dạng, từ micro encoder đến encoder công nghiệp tiêu chuẩn, heavy-duty, encoder chống cháy nổ và encoder dùng trong môi trường đặc biệt.

Nhóm Micro Encoder

SCA16: Shaft encoder đường kính 16 mm, độ phân giải lên đến 5.000 PPR.

SCH16F: Hollow shaft encoder đường kính 16 mm, độ phân giải lên đến 5.000 PPR.

SCA18: Encoder đường kính 18 mm, phù hợp với các ứng dụng tự động hóa nhỏ gọn.

SCA787: Micro encoder đường kính 0,787 inch, hỗ trợ độ phân giải lên đến 5.000 PPR.

SCH16G: Hollow shaft encoder kích thước 16 mm cho các ứng dụng cần lắp trực tiếp trên trục.

Nhóm Mini Encoder

SCA24 và các dòng encoder mini khác có kích thước khoảng 24 đến 41 mm, cung cấp độ phân giải lên đến 7.500 PPR.

Đây là nhóm sản phẩm phù hợp khi SCA16 không đáp ứng được yêu cầu về kích thước trục hoặc cấu hình lắp đặt.

Nhóm Standard Encoder

SCANCON cung cấp nhiều dòng standard encoder với đường kính khoảng 50 đến 68 mm và độ phân giải lên đến 12.500 PPR.

Một số sản phẩm tiêu biểu gồm SCA50 SSI, 2RK SSI và các phiên bản encoder absolute sử dụng giao thức SSI.

Nhóm Heavy Duty Encoder

Đối với các hệ thống cần encoder hoạt động trong môi trường khắc nghiệt, SCANCON cung cấp các dòng heavy-duty như SCH120M và SCH98M.

SCH120M có thiết kế dành cho các ứng dụng motor và drive yêu cầu độ bền cao, với nhiệt độ hoạt động từ -40 đến 105°C và cấp bảo vệ IP66.

Nhóm Ex-proof Encoder

SCANCON cũng phát triển encoder dành cho môi trường có nguy cơ cháy nổ. Một số dòng tiêu biểu gồm 2REX-A-AN, 2REX-A SSI và 2QEX-A SSI.

Các sản phẩm này hướng đến những ứng dụng yêu cầu chứng nhận và giải pháp bảo vệ phù hợp với môi trường nguy hiểm.

Nhóm encoder chuyên dụng

Ngoài encoder incremental và absolute thông thường, SCANCON còn có các dòng encoder chuyên dụng như:

Encoder chống cháy nổ cho ngành khai thác mỏ.

Encoder stainless steel.

Encoder SubSea dùng cho môi trường dưới biển.

Encoder Fiber Optic.

Encoder eCode hỗ trợ các giao thức như Modbus và Profibus.

Các dòng sản phẩm này giúp SCANCON đáp ứng từ những ứng dụng tự động hóa nhỏ gọn đến các hệ thống công nghiệp yêu cầu độ bền và khả năng bảo vệ cao.

Lựa chọn SCA16 cho hệ thống tự động hóa

SCA16 SCANCON là lựa chọn phù hợp khi hệ thống cần một encoder nhỏ gọn nhưng vẫn đảm bảo khả năng phản hồi chuyển động nhanh và độ phân giải cao.

Với đường kính 16 mm, độ phân giải lên đến 5.000 PPR và tốc độ tối đa 12.000 rpm, SCA16 đặc biệt phù hợp cho motor nhỏ, robot, máy đóng gói, máy Pick and Place và các thiết bị tự động hóa có không gian lắp đặt hạn chế.

Khi lựa chọn encoder, ngoài độ phân giải và kích thước, cần xem xét đường kính trục, tốc độ motor, nguồn cấp, dạng tín hiệu, cấp bảo vệ và phương án coupling. Việc lựa chọn đúng cấu hình sẽ giúp encoder hoạt động ổn định và đảm bảo khả năng tương thích với hệ thống điều khiển.
