S668CZ Starrett – Shaft Alignment Clamp là gì?

S668CZ Starrett là bộ dụng cụ Shaft Alignment Clamp chuyên dụng để căn chỉnh trục cho động cơ, máy bơm, máy nén và nhiều thiết bị quay công nghiệp khác. Sản phẩm được thiết kế để thực hiện căn chỉnh nhanh, chính xác, đồng thời hỗ trợ kiểm tra và xử lý cả sai lệch hướng kính (radial misalignment) và sai lệch góc (angular misalignment).

Với thiết kế gọn nhẹ, cơ cấu kẹp bằng xích chắc chắn và đi kèm đồng hồ so Starrett 196B5, S668CZ phù hợp cho công tác bảo trì cơ khí, bảo trì máy móc và căn chỉnh thiết bị quay trong nhà máy.

Tổng quan về S668CZ Starrett

S668CZ thuộc dòng 668 Shaft Alignment Clamp Sets của Starrett. Đây là bộ căn chỉnh trục được thiết kế để rút ngắn thời gian lắp đặt và hỗ trợ kỹ thuật viên thực hiện các phép đo căn chỉnh một cách trực quan.

Bộ sản phẩm sử dụng hai cụm kẹp xích kết hợp với hai đồng hồ so 196B5, cho phép thiết lập hệ thống đo trên hai trục cần căn chỉnh. Phần xích chịu lực có thể sử dụng cho trục có đường kính lên đến 7-1/2 inch, tương đương khoảng 190,5 mm.

S668CZ được cung cấp kèm hộp đựng, giúp bảo quản và vận chuyển các thành phần của bộ dụng cụ thuận tiện hơn.

Cấu tạo và thành phần bộ S668CZ

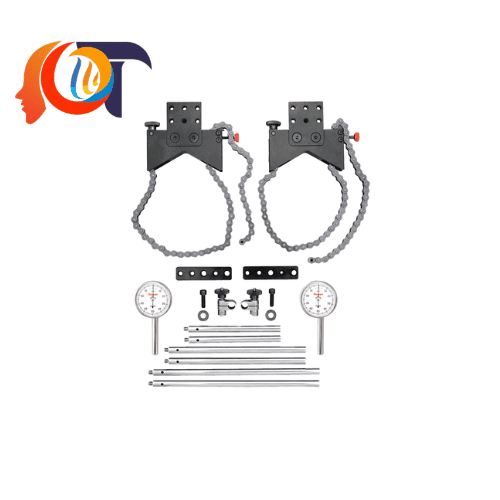

Một bộ S668CZ Starrett bao gồm các thành phần chính:

• 2 Chain Clamp
• 2 đồng hồ so Starrett 196B5
• 2 PT18724 Snug
• 2 Extension Plate
• Bộ trụ indicator với 3 chiều dài: 5 inch, 7-7/16 inch và 9 inch
• Hộp đựng chuyên dụng

Theo mã sản phẩm của Starrett, S668CZ có EDP 67152.

Các trụ indicator có đường kính 3/8 inch, được làm bằng thép không gỉ và có nhiều chiều dài khác nhau. Thiết kế này giúp kỹ thuật viên linh hoạt lựa chọn vị trí lắp đặt tùy theo khoảng cách và cấu hình của thiết bị cần căn chỉnh.

Đặc điểm nổi bật của S668CZ Starrett

Thiết kế kẹp nhẹ và chắc chắn

Khung kẹp được làm từ nhôm anodized màu đen, giúp giảm trọng lượng nhưng vẫn đảm bảo độ cứng cần thiết trong quá trình đo.

Thiết kế gọn nhẹ cũng giúp kỹ thuật viên dễ dàng thao tác khi làm việc trong không gian máy móc hạn chế.

Xích kẹp chịu lực cho trục lớn

S668CZ sử dụng heavy-duty roller chain có khả năng kẹp các trục đường kính lên đến 7-1/2 inch.

Phần xích thừa có thể được cố định bên cạnh cụm kẹp, giúp quá trình lắp đặt gọn gàng và thuận tiện hơn.

Đồng hồ so Starrett 196B5

Bộ S668CZ được trang bị 2 đồng hồ so 196B5, giúp thực hiện các phép đo phục vụ quá trình căn chỉnh.

Đồng hồ có mặt số dạng 0-50-0, hỗ trợ kỹ thuật viên dễ dàng quan sát độ lệch trong quá trình kiểm tra.

Extension Plate tăng khoảng hở hướng kính

Extension Plate giúp tăng khoảng cách làm việc theo hướng kính, tạo thêm không gian khi lắp đặt bộ kẹp trên các hệ thống có kết cấu phức tạp.

Hỗ trợ căn chỉnh radial và angular

S668CZ được thiết kế để xử lý hai dạng sai lệch phổ biến trong hệ thống truyền động:

• Sai lệch hướng kính
• Sai lệch góc

Ngoài ra, có thể sử dụng thêm một cụm Shaft Alignment Clamp đối diện cụm đầu tiên để tạo thành một “target” theo phương đứng khi thực hiện căn chỉnh mặt.

Ứng dụng của S668CZ Shaft Alignment Clamp

S668CZ Starrett được sử dụng chủ yếu trong công tác shaft alignment và bảo trì các thiết bị quay.

Một số ứng dụng tiêu biểu gồm:

• Căn chỉnh trục động cơ điện
• Căn chỉnh trục máy bơm
• Căn chỉnh trục máy nén
• Kiểm tra sai lệch giữa động cơ và thiết bị dẫn động
• Bảo trì hệ thống truyền động
• Kiểm tra radial và angular misalignment
• Căn chỉnh máy móc trong dây chuyền sản xuất
• Công tác bảo trì cơ khí và bảo trì dự phòng

Đặc biệt, S668CZ phù hợp với các nhà máy có nhiều thiết bị quay và yêu cầu kiểm soát độ đồng tâm, độ thẳng hàng của trục nhằm hạn chế rung động và hao mòn không cần thiết.

Vì sao cần căn chỉnh trục máy chính xác?

Sai lệch giữa các trục có thể làm tăng tải lên các bộ phận của hệ thống truyền động. Trong quá trình vận hành lâu dài, tình trạng này có thể liên quan đến hiện tượng rung động, hao mòn ổ bi, phớt, khớp nối và các chi tiết truyền động.

Vì vậy, shaft alignment là một công đoạn quan trọng trong bảo trì máy móc công nghiệp.

Sử dụng S668CZ giúp kỹ thuật viên có một bộ dụng cụ chuyên dụng để kiểm tra và căn chỉnh trực tiếp trên thiết bị, từ đó hỗ trợ nâng cao độ tin cậy và ổn định của hệ thống máy.

Thông số kỹ thuật S668CZ Starrett

Các thông số trên được tổng hợp từ catalogue Starrett và thông tin kỹ thuật của model S668CZ.

Các sản phẩm cùng dòng 668 Shaft Alignment Clamp của Starrett

Starrett cung cấp nhiều cấu hình trong dòng 668 Shaft Alignment Clamp, đáp ứng từ nhu cầu sử dụng cơ bản đến bộ căn chỉnh hoàn chỉnh.

S668A

Bộ cơ bản gồm:

• 1 Chain Clamp
• Extension Plate
• Các trụ 5 inch, 7-7/16 inch và 9 inch
• Không bao gồm hộp đựng

S668BZ

Bộ gồm:

• 2 Chain Clamp
• Extension Plate
• Các trụ 5 inch, 7-7/16 inch và 9 inch
• Hộp đựng chuyên dụng

S668CZ

Bộ căn chỉnh hoàn chỉnh gồm:

• 2 Chain Clamp
• 2 đồng hồ so 196B5
• PT18724 Snug
• Extension Plate
• Các trụ 5 inch, 7-7/16 inch và 9 inch
• Hộp đựng

S668DZ

Bộ tương tự S668CZ nhưng sử dụng:

• 2 Chain Clamp
• 2 đồng hồ so 81-141J
• 657Y Indicator Attachment
• PT18724 Snug
• Extension Plate
• Các trụ 5 inch, 7-7/16 inch và 9 inch
• Hộp đựng

Các cấu hình S668A, S668BZ, S668CZ và S668DZ đều thuộc dòng 668 Shaft Alignment Clamp Sets của Starrett.

Một số sản phẩm Starrett liên quan

Bên cạnh dòng Shaft Alignment Clamp, Starrett còn phát triển nhiều nhóm sản phẩm đo lường và dụng cụ chính xác phục vụ sản xuất, kiểm tra chất lượng và bảo trì công nghiệp.

Một số nhóm sản phẩm tiêu biểu gồm:

• Dial Indicators – đồng hồ so
• Indicator Accessories – phụ kiện đồng hồ so
• Holders – gá và giá đỡ dụng cụ đo
• Dial Indicator Diameter Gages – dụng cụ đo đường kính
• Hole Gages – dụng cụ đo lỗ
• Portable Thickness Gages – dụng cụ đo độ dày
• Shaft Alignment Gages – dụng cụ căn chỉnh trục
• Crankshaft Distortion Dial / Strain Gages – dụng cụ kiểm tra biến dạng và ứng suất trục khuỷu
• Gage Blocks – căn mẫu
• Precision Measuring Tools – dụng cụ đo chính xác
• Band Saw Blades – lưỡi cưa vòng
• Precision Shop Tools – dụng cụ cơ khí chính xác

Starrett là thương hiệu được thành lập từ năm 1880 và hiện cung cấp danh mục sản phẩm rộng cho lĩnh vực đo lường chính xác, gia công và kiểm tra công nghiệp.

Lợi ích khi sử dụng S668CZ Starrett

S668CZ mang đến giải pháp căn chỉnh trục trực quan và phù hợp cho các hoạt động bảo trì công nghiệp.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ căn chỉnh động cơ, máy bơm và máy nén
• Kiểm tra được sai lệch radial và angular
• Thiết lập nhanh trên thiết bị
• Kết cấu kẹp nhẹ nhưng chắc chắn
• Xích kẹp hỗ trợ trục có đường kính lớn
• Nhiều lựa chọn chiều dài trụ indicator
• Bộ sản phẩm đầy đủ, dễ dàng vận chuyển và bảo quản
• Phù hợp cho công tác bảo trì và kiểm tra máy móc tại nhà máy

Với thiết kế chuyên dụng và hệ thống đồng hồ đo đi kèm, S668CZ Starrett Shaft Alignment Clamp là lựa chọn phù hợp cho các doanh nghiệp cần nâng cao độ chính xác trong công tác căn chỉnh trục và bảo trì thiết bị quay.

Thông tin mua hàng

Liên hệ mua hàng

Website: https://iot-master.net/
Hỗ trợ tư vấn: 0379720873
Email: duc@stc-vietnam.com

IOT Master là đơn vị phân phối chính hãng các thiết bị công nghiệp tại Việt Nam, cam kết sản phẩm chính hãng, tài liệu kỹ thuật đầy đủ và hỗ trợ kỹ thuật tận nơi.
