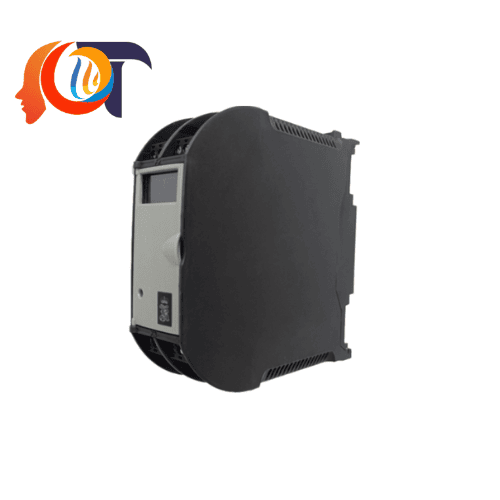

RMP201-8 Kongsberg Maritime – 324400 I/O Interface Communication Module

RMP201-8 là module I/O đa năng thuộc dòng RIO200 của Kongsberg Maritime, được sử dụng để kết nối các tín hiệu thiết bị hiện trường với hệ thống điều khiển và giám sát trong các hệ thống tự động hóa hàng hải.

Với mã sản phẩm 324400, RMP201-8 được thiết kế với 8 kênh I/O, hỗ trợ nhiều loại tín hiệu như Digital Input, Digital Output, Analog Input, Analog Output và Potentiometer. Thiết bị sử dụng giao tiếp RBUS kép, cho phép truyền dữ liệu và cấp nguồn trong kiến trúc I/O phân tán của Kongsberg.

RMP201-8 phù hợp với các hệ thống tự động hóa tàu biển, hệ thống giám sát máy chính, hệ thống điều khiển và các ứng dụng yêu cầu thu thập tín hiệu từ nhiều thiết bị hiện trường.

Tổng quan về RMP201-8

RMP201-8 thuộc họ module Remote I/O RIO200 của Kongsberg Maritime. Thiết bị đóng vai trò là cầu nối giữa các thiết bị tại hiện trường và bộ điều khiển trung tâm.

Module có tổng cộng 8 kênh I/O. Trong đó, 6 kênh đa năng có thể cấu hình cho DI, DO, AI, AO và Potentiometer. Hai kênh còn lại được thiết kế cách ly riêng và hỗ trợ DI, AI, AO.

Thiết kế này giúp RMP201-8 có tính linh hoạt cao khi triển khai trong hệ thống tự động hóa. Thay vì sử dụng nhiều module riêng biệt cho từng loại tín hiệu, một module có thể xử lý nhiều dạng tín hiệu khác nhau.

RMP201-8 sử dụng hai giao diện RBUS A và RBUS B cho truyền thông và cấp nguồn. Kiến trúc này hỗ trợ kết nối dự phòng, phù hợp với yêu cầu vận hành liên tục của hệ thống tự động hóa hàng hải.

Đặc điểm nổi bật

RMP201-8 được thiết kế để đáp ứng các yêu cầu về độ tin cậy, khả năng mở rộng và bảo trì trong môi trường hàng hải.

Thiết bị có 8 kênh I/O, bao gồm 6 kênh đa năng và 2 kênh được cách ly riêng.

6 kênh đa năng hỗ trợ:

• Digital Input (DI)
• Digital Output (DO)
• Analog Input (AI)
• Analog Output (AO)
• Potentiometer

Hai kênh cách ly hỗ trợ:

• Digital Input (DI)
• Analog Input (AI)
• Analog Output (AO)

Các kênh analog có dải tín hiệu ±10 V và độ phân giải ADC 16-bit, đáp ứng nhu cầu thu thập tín hiệu analog trong hệ thống điều khiển.

Đối với tín hiệu Digital Output, module cung cấp nguồn vòng lặp 24 VDC với giới hạn dòng cho từng kênh.

RMP201-8 sử dụng giao tiếp RBUS kép với tốc độ 2 Mbps. Giao tiếp được cách ly điện với phần xử lý tín hiệu bên trong module, giúp tăng khả năng bảo vệ và độ ổn định của hệ thống.

Thiết bị cũng hỗ trợ chức năng fail-safe, watchdog và Built-In Test (BIT), giúp phát hiện và chẩn đoán lỗi trong quá trình khởi động cũng như vận hành.

Thông số kỹ thuật RMP201-8

RMP201-8 có kích thước thiết kế phù hợp cho tủ điều khiển và hệ thống I/O phân tán. Module được lắp đặt trên thanh rail, giúp thuận tiện khi mở rộng hoặc thay thế trong quá trình bảo trì.

Ứng dụng của RMP201-8 Kongsberg Maritime

RMP201-8 được sử dụng trong các hệ thống tự động hóa hàng hải của Kongsberg, đặc biệt là những hệ thống cần thu thập và điều khiển nhiều loại tín hiệu từ thiết bị hiện trường.

Một số ứng dụng tiêu biểu gồm:

Giám sát và điều khiển hệ thống máy chính trên tàu.

Thu thập tín hiệu từ bơm, van, động cơ và các thiết bị phụ trợ.

Kết nối cảm biến analog và thiết bị đo với hệ thống điều khiển trung tâm.

Thu thập tín hiệu trạng thái Digital Input từ các thiết bị hiện trường.

Điều khiển thiết bị thông qua Digital Output.

Kết nối biến trở hoặc thiết bị sử dụng tín hiệu Potentiometer.

Ứng dụng trong hệ thống K-Chief và các giải pháp tự động hóa hàng hải của Kongsberg.

Ngoài ra, RMP201-8 cũng xuất hiện trong các cấu hình hệ thống K-Pos và K-Thrust đã được Kongsberg Maritime đưa vào danh sách các thành phần được chứng nhận.

Ưu điểm của RMP201-8 trong hệ thống tự động hóa

RMP201-8 mang lại lợi thế rõ rệt khi triển khai hệ thống I/O phân tán.

Trước hết, thiết bị hỗ trợ nhiều loại tín hiệu trên cùng một module. Điều này giúp giảm số lượng module cần sử dụng và đơn giản hóa thiết kế tủ điều khiển.

Giao tiếp RBUS kép giúp hệ thống có khả năng kết nối dự phòng. Đây là yếu tố quan trọng đối với các hệ thống tự động hóa hàng hải, nơi yêu cầu về tính liên tục và độ tin cậy rất cao.

Chức năng chẩn đoán tích hợp giúp kỹ thuật viên dễ dàng theo dõi trạng thái module và xác định lỗi trong quá trình vận hành.

Khả năng Hot Swap cũng hỗ trợ quá trình bảo trì và thay thế module thuận tiện hơn, giảm thời gian dừng hệ thống.

RMP201-8 trong hệ thống Kongsberg Maritime

RMP201-8 là một thành phần của kiến trúc I/O phân tán RIO200. Trong cấu hình hệ thống, module có thể kết nối với các bộ điều khiển và thiết bị mạng của Kongsberg thông qua kiến trúc RBUS.

Tài liệu chứng nhận của Kongsberg Maritime cũng liệt kê RMP201-8 Part Number 324400 cùng nhiều thành phần khác của hệ thống K-Chief, trong đó có RMP200-8, RSER200-4, RHUB200-5, RMP420 và RDIOR420.

Điều này giúp RMP201-8 trở thành lựa chọn phù hợp khi cần sửa chữa, thay thế hoặc mở rộng các hệ thống Kongsberg Maritime đang sử dụng kiến trúc RIO200.

Các sản phẩm cùng hãng Kongsberg Maritime

Kongsberg Maritime cung cấp nhiều thiết bị phục vụ hệ thống tự động hóa, điều khiển và giám sát hàng hải. Một số sản phẩm có thể được sử dụng cùng hoặc trong cùng hệ thống với RMP201-8 gồm:

RMP200-8 – Remote Multi Purpose I/O Module, thuộc dòng RIO200, được sử dụng để xử lý các tín hiệu I/O trong hệ thống tự động hóa.

RMP420 – module I/O thuộc series 420, sử dụng trong các hệ thống K-Chief và các giải pháp điều khiển hàng hải.

RDIOR420 – Remote Digital I/O Relay thuộc series 420, phục vụ kết nối và xử lý tín hiệu Digital I/O.

RSER200-4 – Remote Serial Line Interface Module, dùng cho các ứng dụng giao tiếp serial trong hệ thống RIO200.

RHUB200-5 – RBUS Hub Module, hỗ trợ kết nối và phân phối mạng RBUS trong hệ thống I/O phân tán.

RCU601 – bộ điều khiển từ xa được sử dụng trong các hệ thống tự động hóa Kongsberg.

RCU602 – Remote Controller Unit dành cho các hệ thống điều khiển và giám sát hàng hải.

RMP422i – module I/O thuộc hệ thống Kongsberg, được sử dụng trong các cấu hình tự động hóa hàng hải.

L2C – LAN to CAN Gateway – thiết bị chuyển đổi và kết nối giữa mạng LAN và CAN trong hệ thống Kongsberg.

K-Master I/O Controller – bộ điều khiển I/O phục vụ hệ thống điều khiển và quản lý thiết bị hàng hải.

Main Engine Interface Unit – MEI – thiết bị giao tiếp với hệ thống máy chính.

Các sản phẩm trên được Kongsberg Maritime liệt kê trong các cấu hình và chứng nhận dành cho hệ thống tự động hóa, điều khiển và đẩy tàu.

Lợi ích khi lựa chọn RMP201-8 Kongsberg Maritime

RMP201-8 là giải pháp phù hợp cho các hệ thống cần xử lý nhiều loại tín hiệu I/O trên một module nhỏ gọn.

Các ưu điểm chính gồm:

• 8 kênh I/O đa chức năng.
• Hỗ trợ cả tín hiệu analog và digital.
• Có kênh I/O cách ly riêng.
• Giao tiếp RBUS A/B với khả năng dự phòng.
• Độ phân giải analog 16-bit.
• Hỗ trợ chẩn đoán lỗi tích hợp.
• Hỗ trợ Fail-safe và Hot Swap.
• Thiết kế phù hợp cho hệ thống I/O phân tán.
• Được sử dụng trong các hệ thống tự động hóa hàng hải của Kongsberg Maritime.

Với thiết kế chuyên dụng cho hệ thống tự động hóa hàng hải, RMP201-8 Kongsberg Maritime là lựa chọn đáng cân nhắc cho nhu cầu thay thế module 324400, sửa chữa hệ thống hiện hữu hoặc triển khai các cấu hình I/O phân tán sử dụng nền tảng Kongsberg.
