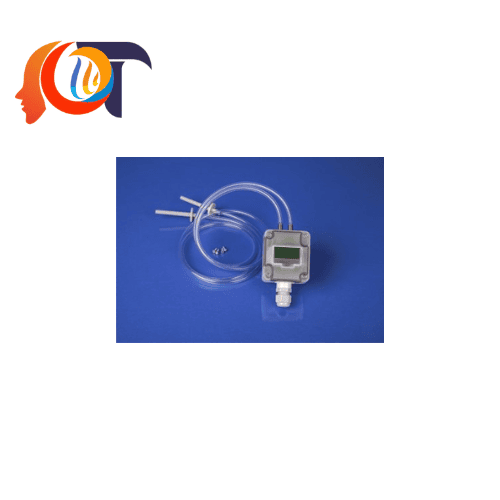

PAM 11VC VCP – Bộ truyền áp suất không khí 0–10 VDC / 4–20 mA

1. Giới thiệu PAM 11VC VCP

PAM 11VC VCP là bộ truyền áp suất không khí (Air Pressure Transmitter) của thương hiệu VCP – Ventilation Control Products, Thụy Điển. Thiết bị được thiết kế để đo áp suất thấp trong hệ thống thông gió, điều hòa không khí HVAC và các ứng dụng tự động hóa tòa nhà.

PAM 11VC chuyển đổi áp suất đo được thành tín hiệu analog 0–10 VDC hoặc 4–20 mA. Nhờ đó, thiết bị có thể truyền dữ liệu đến PLC, bộ điều khiển HVAC hoặc hệ thống quản lý tòa nhà BMS tương thích.

Điểm nổi bật của PAM 11VC là khả năng lựa chọn nhiều thang đo ngay trên cùng một thiết bị. Người dùng có thể cài đặt thang đo thông qua công tắc DIP trên bo mạch. Tính năng này giúp thiết bị linh hoạt hơn khi triển khai trong các hệ thống có yêu cầu đo áp suất khác nhau.

Ngoài ra, PAM 11VC có cấp bảo vệ IP67 và chức năng hiệu chỉnh điểm zero thủ công. Sản phẩm cũng đi kèm bộ phụ kiện lắp đặt ống gió, giúp đơn giản hóa quá trình triển khai.

Với thiết kế nhỏ gọn và khả năng tích hợp tín hiệu analog, PAM 11VC VCP là giải pháp phù hợp để giám sát áp suất không khí trong các hệ thống HVAC và tự động hóa công nghiệp.

2. Đặc điểm nổi bật của bộ truyền áp suất PAM 11VC

PAM 11VC được thiết kế nhằm đáp ứng nhu cầu đo áp suất thấp và truyền tín hiệu ổn định đến hệ thống điều khiển.

Các đặc điểm chính gồm:

• Đa dạng thang đo: Hỗ trợ 8 lựa chọn thang đo áp suất, gồm bốn mức áp suất dương và bốn mức áp suất hai chiều.
• Hai loại tín hiệu đầu ra: Cho phép lựa chọn 0–10 VDC hoặc 4–20 mA theo yêu cầu hệ thống.
• Nguồn cấp linh hoạt: Sử dụng nguồn 24 VAC/DC.
• Độ chính xác phù hợp HVAC: Sai số công bố ±10 Pa tại 25°C ở thang đo 1.000 Pa.
• Hiệu chỉnh điểm zero: Có nút nhấn để hiệu chỉnh điểm zero thủ công và chức năng điều chỉnh offset.
• Bảo vệ IP67: Tăng khả năng chống bụi và nước theo điều kiện thử nghiệm của cấp bảo vệ.
• Lắp đặt thuận tiện: Đi kèm bộ phụ kiện lấy áp suất từ ống gió.

Nhờ những tính năng trên, PAM 11VC có thể đáp ứng nhiều yêu cầu giám sát áp suất trong cùng một nhóm ứng dụng.

3. Thông số kỹ thuật PAM 11VC VCP

Bảng dưới đây tổng hợp các thông số chính của PAM 11VC theo tài liệu sản phẩm của nhà sản xuất.

Lưu ý: PAM 11VC là phiên bản không có màn hình LCD. Nếu cần hiển thị trực tiếp giá trị áp suất tại vị trí lắp đặt, người dùng có thể tham khảo model PAM 11VC D.

4. PAM 11VC có 8 thang đo áp suất linh hoạt

Một ưu điểm đáng chú ý của PAM 11VC là khả năng lựa chọn thang đo theo yêu cầu sử dụng. Thiết bị hỗ trợ bốn mức áp suất chính. Mỗi mức có phiên bản đo áp suất dương và áp suất hai chiều.

Người dùng có thể chọn thang đo thông qua công tắc DIP trên bo mạch. Vì vậy, việc cấu hình đúng thang đo giúp tận dụng tốt dải đo và cải thiện khả năng theo dõi biến động áp suất.

Đối với các ứng dụng áp suất thấp, nên chọn thang đo gần với phạm vi vận hành thực tế. Cách lựa chọn này giúp hệ thống theo dõi thay đổi áp suất phù hợp hơn.

5. Ưu điểm khi sử dụng PAM 11VC VCP

Tích hợp dễ dàng với PLC và hệ thống BMS

PAM 11VC cung cấp tín hiệu analog 0–10 VDC hoặc 4–20 mA. Đây là hai dạng tín hiệu phổ biến trong hệ thống điều khiển công nghiệp.

Nhờ đó, thiết bị có thể kết nối với PLC, bộ điều khiển HVAC hoặc hệ thống BMS tương thích. Dữ liệu áp suất sau đó được sử dụng để giám sát trạng thái hệ thống và hỗ trợ điều khiển quạt hoặc các thiết bị liên quan.

Lựa chọn thang đo ngay trên thiết bị

PAM 11VC hỗ trợ nhiều thang đo trong cùng một model. Người dùng có thể thay đổi cấu hình thông qua công tắc DIP thay vì phải thay toàn bộ thiết bị khi yêu cầu đo thay đổi trong phạm vi hỗ trợ.

Tính năng này giúp đơn giản hóa việc lựa chọn thiết bị cho các dự án HVAC và giảm số lượng model cần dự trữ.

Hiệu chỉnh điểm zero thuận tiện

Sau khi lắp đặt, người dùng có thể hiệu chỉnh điểm zero bằng nút nhấn trên thiết bị theo hướng dẫn của nhà sản xuất.

Chức năng này hỗ trợ xử lý sai lệch điểm zero phát sinh trong quá trình lắp đặt hoặc vận hành. Tuy nhiên, việc hiệu chỉnh cần thực hiện khi điều kiện áp suất tham chiếu phù hợp.

Thiết kế bảo vệ IP67

Cấp bảo vệ IP67 giúp thiết bị chống bụi và chịu được điều kiện ngâm nước tạm thời theo tiêu chuẩn áp dụng. Đây là ưu điểm hữu ích trong môi trường công nghiệp có nguy cơ tiếp xúc với bụi hoặc độ ẩm.

Tuy nhiên, IP67 không đồng nghĩa với khả năng chịu mọi điều kiện thời tiết hoặc ngâm nước liên tục. Cần lắp đặt đúng hướng dẫn để duy trì độ bền của thiết bị.

Đơn giản hóa quá trình lắp đặt

PAM 11VC được cung cấp kèm bộ phụ kiện lắp đặt ống gió. Bộ phụ kiện bao gồm hai ống nhựa có tấm gá tích hợp, ống PVC dài 2 m và bốn vít.

Nhờ đó, kỹ thuật viên có thể thuận tiện hơn khi bố trí các điểm lấy áp suất trong hệ thống thông gió.

6. Ứng dụng của PAM 11VC trong HVAC và tự động hóa

PAM 11VC phù hợp với các hệ thống cần giám sát áp suất không khí ở mức thấp. Khi kết hợp với bộ điều khiển phù hợp, thiết bị giúp nâng cao khả năng theo dõi và quản lý vận hành.

Hệ thống thông gió và điều hòa không khí HVAC

PAM 11VC có thể được sử dụng để giám sát áp suất trong đường ống gió và các hệ thống thông gió.

Dữ liệu đo giúp người vận hành đánh giá trạng thái áp suất và phát hiện những thay đổi bất thường. Khi được tích hợp với bộ điều khiển, tín hiệu áp suất còn có thể hỗ trợ điều chỉnh hoạt động của quạt.

Phòng sạch và khu vực kiểm soát áp suất

Trong phòng sạch, việc duy trì chênh lệch áp suất giữa các khu vực có thể giúp kiểm soát hướng luồng không khí.

PAM 11VC có thể được cân nhắc cho các ứng dụng giám sát áp suất trong phạm vi đo phù hợp. Tuy nhiên, cần kiểm tra yêu cầu độ chính xác, khả năng đo chênh áp và tiêu chuẩn vận hành trước khi lựa chọn thiết bị cho phòng sạch có yêu cầu nghiêm ngặt.

Hệ thống lọc không khí

Áp suất trong hệ thống lọc có thể thay đổi khi bộ lọc tích tụ bụi hoặc cản trở luồng khí.

PAM 11VC có thể hỗ trợ giám sát áp suất tại các vị trí phù hợp trong hệ thống. Khi cần đo trực tiếp chênh áp trước và sau bộ lọc, cần xác nhận cấu hình kết nối và phương pháp đo phù hợp với yêu cầu ứng dụng.

Nhà máy và tòa nhà thông minh

Khi kết nối với hệ thống BMS hoặc PLC, PAM 11VC giúp đưa dữ liệu áp suất vào hệ thống giám sát tập trung.

Nhờ đó, người vận hành có thể theo dõi trạng thái hệ thống thông gió, xây dựng cảnh báo và phối hợp điều khiển các thiết bị liên quan theo logic đã lập trình.

7. Các sản phẩm cùng hãng VCP

VCP – Ventilation Control Products cung cấp nhiều thiết bị đo lường và điều khiển cho hệ thống HVAC, thông gió và tự động hóa tòa nhà.

Dưới đây là một số sản phẩm cùng hãng có thể tham khảo khi xây dựng giải pháp giám sát môi trường và điều khiển không khí.

Danh sách trên gồm các dòng và model được giới thiệu trong danh mục sản phẩm VCP hoặc danh mục phân phối. Mã đặt hàng, cấu hình hiển thị, tín hiệu đầu ra và tình trạng cung cấp cần được xác nhận theo tài liệu hiện hành.

Nên chọn model VCP nào?

• PAM 10VC: Phù hợp khi cần đo áp suất thấp trong dải đến 100 Pa.
• PAM 11VC: Phù hợp khi cần nhiều lựa chọn thang đo đến 1.000 Pa.
• PAM 15VC: Phù hợp với ứng dụng cần đo áp suất đến 5.000 Pa.
• PAM 11VC D: Nên cân nhắc khi cần quan sát giá trị đo trực tiếp tại thiết bị.
• PAT 010D hoặc PAT 420D: Có thể tham khảo khi yêu cầu tín hiệu đầu ra hoặc cấu hình đo khác với dòng PAM.
• 984M Series: Phù hợp để xem xét khi cần các lựa chọn đo chênh áp và dải đo rộng hơn.
• OHT Series: Phù hợp khi cần giám sát đồng thời độ ẩm và nhiệt độ.
• TRTS Series: Phù hợp khi hệ thống cần bổ sung điểm đo nhiệt độ.

Việc lựa chọn model nên dựa trên dải đo thực tế, độ chính xác, tín hiệu đầu ra và yêu cầu lắp đặt. Không nên chỉ dựa vào tên dòng sản phẩm để thay thế thiết bị.

8. Hướng dẫn lựa chọn PAM 11VC phù hợp

Để lựa chọn đúng bộ truyền áp suất PAM 11VC, doanh nghiệp nên kiểm tra các yếu tố sau:

Dải áp suất: Xác định áp suất vận hành bình thường và giới hạn áp suất cần đo. Chọn thang đo phù hợp để thiết bị theo dõi biến động áp suất hiệu quả.

Tín hiệu đầu ra: Chọn 0–10 VDC hoặc 4–20 mA theo ngõ vào của PLC, bộ điều khiển HVAC hoặc BMS.

Nguồn cấp: Đảm bảo hệ thống cấp nguồn đáp ứng yêu cầu 24 VAC/DC của thiết bị.

Yêu cầu hiển thị: Nếu cần xem giá trị áp suất trực tiếp tại vị trí lắp đặt, hãy cân nhắc PAM 11VC D.

Vị trí lắp đặt: Kiểm tra điều kiện môi trường, đường lấy áp suất và cách bố trí ống dẫn để hạn chế ảnh hưởng đến kết quả đo.

Độ chính xác: Đối chiếu sai số công bố với yêu cầu của ứng dụng. Với hệ thống cần giám sát chênh áp rất nhỏ, cần đánh giá kỹ dải đo và độ chính xác.

Khả năng tích hợp: Xác nhận sơ đồ đấu dây, kiểu tín hiệu và cấu hình đầu vào của bộ điều khiển trước khi đưa thiết bị vào vận hành.
