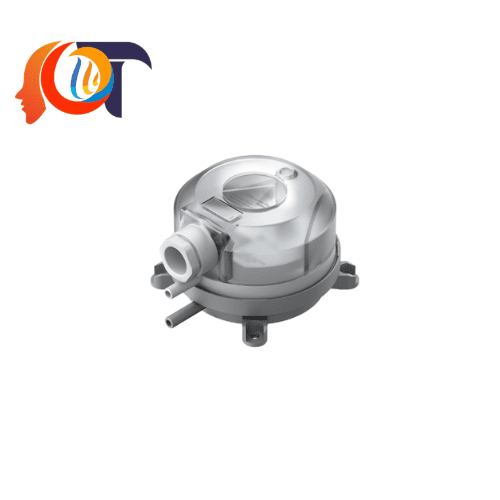

984M.5×3104 VCP – Cảm biến áp suất chênh lệch không khí -100/+100 Pa

1. Giới thiệu 984M.5×3104 VCP

984M.5×3104 VCP là bộ truyền áp suất chênh lệch không khí (Air Differential Pressure Transmitter) của thương hiệu VCP – Ventilation Control Products, Thụy Điển. Thiết bị được thiết kế để đo áp suất chênh lệch, áp suất dương và áp suất âm trong các hệ thống thông gió, điều hòa không khí và kiểm soát môi trường.

Với dải đo từ -100 Pa đến +100 Pa, thiết bị phù hợp cho các ứng dụng cần giám sát áp suất thấp. Tín hiệu đo được truyền đến bộ điều khiển thông qua ngõ ra analog 0–10 VDC hoặc 4–20 mA. Nhờ đó, thiết bị có thể tích hợp với PLC, bộ điều khiển HVAC và hệ thống quản lý tòa nhà BMS tương thích.

Ngoài khả năng đo áp suất, model 984M.5×3104 còn có ngõ ra chuyển mạch transistor NPN. Chức năng này hỗ trợ phát tín hiệu khi áp suất đạt ngưỡng cài đặt. Vì vậy, thiết bị phù hợp cho các hệ thống cần giám sát áp suất và cảnh báo trạng thái vận hành.

Với thiết kế nhỏ gọn, khả năng hiệu chỉnh điểm zero và thời gian đáp ứng có thể lựa chọn, cảm biến áp suất VCP 984M.5×3104 là giải pháp đáng cân nhắc cho các dự án tự động hóa HVAC và kiểm soát áp suất trong công nghiệp.

2. Đặc điểm nổi bật của cảm biến áp suất VCP 984M.5×3104

Thiết bị thuộc dòng 984M của VCP. Dòng sản phẩm này được phát triển để đo áp suất chênh lệch trong không khí và các ứng dụng thông gió phù hợp.

Các đặc điểm chính gồm:

• Dải đo -100 đến +100 Pa: Phù hợp với các ứng dụng giám sát áp suất thấp.
• Hai lựa chọn tín hiệu đầu ra: Có thể chọn 0–10 VDC hoặc 4–20 mA.
• Nguồn cấp 24 VAC/DC: Thuận tiện khi tích hợp với hệ thống điều khiển HVAC.
• Ngõ ra chuyển mạch NPN: Hỗ trợ thiết lập ngưỡng áp suất để kích hoạt tín hiệu.
• Thời gian đáp ứng có thể lựa chọn: Hỗ trợ chế độ nhanh khoảng 100 ms hoặc chậm khoảng 1 giây.
• Hiệu chỉnh điểm zero: Giúp điều chỉnh độ lệch tín hiệu khi thiết bị không chịu áp suất chênh lệch.
• Lắp đặt linh hoạt: Có thể lắp theo nhiều hướng theo hướng dẫn của nhà sản xuất.
• Bộ phụ kiện lắp đặt đi kèm: Bao gồm các đầu lấy áp, ống dẫn áp PVC và vít lắp đặt theo cấu hình tiêu chuẩn được công bố.

Nhờ những đặc điểm trên, 984M.5×3104 hỗ trợ giám sát áp suất và cung cấp dữ liệu cho hệ thống tự động hóa một cách thuận tiện.

3. Bảng thông số kỹ thuật 984M.5×3104 VCP

Lưu ý: Thông số cần được xác nhận theo datasheet và phiên bản thiết bị đặt hàng. Model 984M.5×3104 không có màn hình LED tích hợp. Nếu cần hiển thị trực tiếp giá trị áp suất, có thể tham khảo model 984M.5×3114.

4. Nguyên lý hoạt động của 984M.5×3104

984M.5×3104 đo sự chênh lệch áp suất giữa hai cổng lấy áp. Một cổng tiếp nhận áp suất phía thứ nhất, trong khi cổng còn lại tiếp nhận áp suất phía thứ hai.

Cảm biến bên trong chuyển đổi chênh lệch áp suất thành tín hiệu điện. Sau đó, bộ truyền xuất tín hiệu analog để bộ điều khiển tiếp nhận và xử lý.

Quá trình hoạt động có thể mô tả qua ba bước:

Bước 1: Tiếp nhận áp suất

Hai cổng lấy áp được kết nối với các vị trí cần đo. Chênh lệch giữa hai áp suất tạo thành giá trị đo của thiết bị.

Bước 2: Chuyển đổi tín hiệu

Cảm biến áp điện trở chuyển đổi áp suất thành tín hiệu điện tương ứng. Thiết bị hỗ trợ lựa chọn ngõ ra 0–10 VDC hoặc 4–20 mA.

Bước 3: Truyền dữ liệu đến hệ thống điều khiển

PLC, bộ điều khiển HVAC hoặc BMS nhận tín hiệu để giám sát áp suất. Tùy cấu hình hệ thống, bộ điều khiển có thể điều chỉnh quạt, hệ thống thông gió hoặc phát cảnh báo khi áp suất vượt ngưỡng cài đặt.

Ngoài ra, ngõ ra NPN cho phép thiết lập một ngưỡng chuyển mạch riêng. Tính năng này hỗ trợ xây dựng các chức năng cảnh báo hoặc liên động phù hợp.

5. Ưu điểm khi sử dụng cảm biến áp suất 984M.5×3104

Đo áp suất thấp với dải đo phù hợp

Dải đo -100 đến +100 Pa đáp ứng nhu cầu giám sát áp suất thấp trong nhiều ứng dụng HVAC. Thiết bị có thể theo dõi chênh lệch áp suất giữa hai khu vực hoặc giữa hai điểm trong hệ thống thông gió.

Nhờ đó, kỹ thuật viên có thể đánh giá trạng thái áp suất và phát hiện những thay đổi bất thường trong quá trình vận hành.

Linh hoạt trong lựa chọn tín hiệu đầu ra

984M.5×3104 hỗ trợ hai dạng tín hiệu analog phổ biến là 0–10 VDC và 4–20 mA. Người dùng có thể lựa chọn tín hiệu phù hợp với bộ điều khiển hiện có.

Tín hiệu 0–10 VDC thường được sử dụng trong các hệ thống điều khiển HVAC. Trong khi đó, tín hiệu 4–20 mA phù hợp với nhiều hệ thống tự động hóa công nghiệp.

Việc lựa chọn đúng tín hiệu giúp đơn giản hóa quá trình đấu nối và tích hợp.

Hỗ trợ cảnh báo áp suất

Thiết bị tích hợp ngõ ra chuyển mạch NPN. Người dùng có thể cài đặt ngưỡng tác động theo hướng dẫn của nhà sản xuất.

Khi áp suất đạt ngưỡng đã thiết lập, ngõ ra chuyển mạch có thể gửi tín hiệu đến bộ điều khiển. Từ đó, hệ thống có thể thực hiện chức năng cảnh báo hoặc liên động phù hợp.

Dễ dàng hiệu chỉnh điểm zero

Trong quá trình lắp đặt, độ lệch điểm zero có thể ảnh hưởng đến kết quả đo. Model 984M.5×3104 hỗ trợ hiệu chỉnh điểm zero khi thiết bị được đưa về trạng thái không có chênh lệch áp suất.

Chức năng này giúp kỹ thuật viên kiểm tra và điều chỉnh tín hiệu trước khi đưa thiết bị vào vận hành.

Tích hợp thuận tiện với hệ thống HVAC

Thiết bị sử dụng nguồn cấp 24 VAC/DC và các tín hiệu analog thông dụng. Vì vậy, việc kết nối với bộ điều khiển HVAC, PLC hoặc BMS tương thích tương đối thuận tiện.

Khi được tích hợp đúng cách, thiết bị góp phần nâng cao khả năng giám sát áp suất và hỗ trợ tự động hóa vận hành.

6. Ứng dụng thực tế của VCP 984M.5×3104

984M.5×3104 phù hợp với các hệ thống cần giám sát chênh lệch áp suất thấp. Một số ứng dụng tiêu biểu gồm:

Hệ thống HVAC và thông gió

• Giám sát chênh lệch áp suất trong đường ống gió.
• Theo dõi áp suất giữa các vị trí trong hệ thống thông gió.
• Cung cấp tín hiệu đo cho bộ điều khiển quạt.
• Hỗ trợ kiểm soát áp suất trong các khu vực cần điều kiện môi trường ổn định.

Phòng sạch và khu vực kiểm soát áp suất

• Giám sát chênh lệch áp suất giữa các phòng.
• Theo dõi áp suất giữa phòng sạch và khu vực bên ngoài.
• Hỗ trợ kiểm soát áp suất trong phòng thí nghiệm hoặc khu vực sản xuất đặc thù.

Đối với các ứng dụng phòng sạch, cần xác nhận dải đo, độ chính xác và yêu cầu hiệu chuẩn theo tiêu chuẩn của dự án.

Hệ thống lọc không khí

• Theo dõi chênh lệch áp suất giữa hai phía của bộ lọc.
• Hỗ trợ phát hiện sự thay đổi áp suất khi bộ lọc tích tụ bụi.
• Cung cấp tín hiệu cho hệ thống cảnh báo hoặc bảo trì.

Tuy nhiên, việc sử dụng thiết bị để đánh giá tình trạng bộ lọc cần dựa trên dải áp suất thực tế và ngưỡng cảnh báo do đơn vị thiết kế quy định.

Tự động hóa tòa nhà BMS

• Truyền tín hiệu áp suất đến bộ điều khiển trung tâm.
• Hỗ trợ giám sát trạng thái hệ thống thông gió.
• Cung cấp dữ liệu cho hệ thống quản lý và vận hành tòa nhà.
• Hỗ trợ xây dựng các kịch bản cảnh báo khi áp suất vượt ngưỡng.

7. Các sản phẩm cùng hãng VCP

VCP – Ventilation Control Products cung cấp nhiều thiết bị đo áp suất phục vụ hệ thống thông gió, HVAC và tự động hóa tòa nhà. Dưới đây là một số model cùng dòng 984M và các dòng liên quan để tham khảo khi lựa chọn thiết bị.

Danh sách trên gồm các model được ghi nhận trong tài liệu sản phẩm của VCP và các kênh phân phối. Cần xác nhận tình trạng cung cấp hiện hành và mã đặt hàng cụ thể trước khi báo giá.

Nên chọn model VCP nào?

• Cần tín hiệu analog và cảnh báo áp suất: Chọn 984M.5×3104.
• Cần màn hình hiển thị trực tiếp: Tham khảo 984M.5×3114.
• Cần ngõ ra 4–20 mA loại 2 dây: Tham khảo 984M.5×3204.
• Cần tham khảo dòng PAM: Xem xét PAM 10VC hoặc PAM 11VC theo dải đo và yêu cầu hiển thị.

Trước khi đặt hàng, cần xác định dải áp suất, tín hiệu đầu ra, nguồn cấp và yêu cầu hiển thị. Những yếu tố này giúp lựa chọn đúng thiết bị và hạn chế chi phí thay đổi cấu hình sau lắp đặt.

8. Hướng dẫn lựa chọn và lắp đặt 984M.5×3104

Để thiết bị hoạt động ổn định, doanh nghiệp nên kiểm tra các yếu tố sau:

Xác định dải áp suất: Đảm bảo áp suất chênh lệch thực tế nằm trong dải -100 đến +100 Pa.

Chọn tín hiệu đầu ra: Kiểm tra đầu vào của PLC hoặc bộ điều khiển để lựa chọn 0–10 VDC hay 4–20 mA.

Kiểm tra nguồn cấp: Chuẩn bị nguồn 24 VAC/DC theo yêu cầu kỹ thuật.

Lắp đặt đường lấy áp: Kết nối đúng hai cổng áp suất và kiểm tra ống dẫn để tránh rò rỉ hoặc tắc nghẽn.

Hiệu chỉnh điểm zero: Thực hiện hiệu chỉnh theo hướng dẫn của nhà sản xuất trước khi đo chính thức.

Kiểm tra ngõ ra chuyển mạch: Nếu sử dụng chức năng cảnh báo, cần xác định ngưỡng tác động và kiểm tra khả năng tương thích của đầu vào điều khiển.

Kiểm tra điều kiện môi trường: Cấp bảo vệ IP54 cần được xem xét khi lắp đặt tại khu vực có bụi hoặc độ ẩm. Không nên sử dụng thiết bị ngoài giới hạn môi trường được nhà sản xuất quy định.
