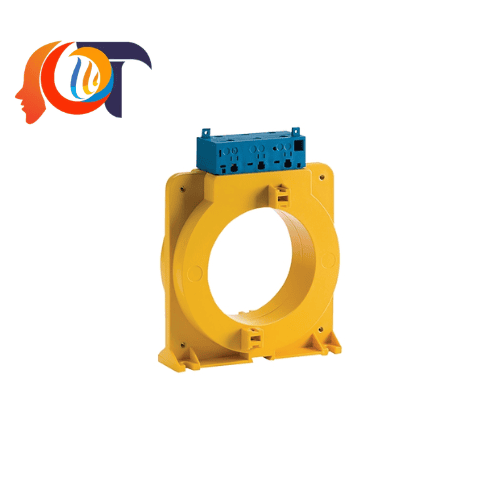

NHPTDGH2 NHP – Biến dòng phát hiện dòng rò Earth Leakage Toroid

1. Giới thiệu NHPTDGH2 NHP

NHPTDGH2 NHP là thiết bị biến dòng phát hiện dòng rò (Earth Leakage Toroid), được thiết kế để sử dụng trong hệ thống bảo vệ rò điện công nghiệp. Sản phẩm có cấu tạo lõi kín (Closed-Core), hỗ trợ phát hiện dòng điện mất cân bằng giữa các dây dẫn và cung cấp tín hiệu cho rơ-le bảo vệ dòng rò (Earth Leakage Relay – ELR).

Trong hệ thống điện, dòng rò có thể xuất hiện do suy giảm cách điện, hư hỏng thiết bị hoặc sự cố tại đường dây. Nếu không được phát hiện kịp thời, dòng rò có thể gây nguy hiểm cho con người, làm hư hỏng thiết bị và tăng nguy cơ cháy điện.

Với thiết kế biến dòng hình xuyến lõi kín, NHPTDGH2 giúp giám sát dòng điện tổng hợp đi qua các dây dẫn của mạch điện. Khi xuất hiện dòng điện mất cân bằng vượt ngưỡng, thiết bị gửi tín hiệu đến rơ-le ELR để thực hiện chức năng cảnh báo hoặc ngắt mạch theo cấu hình hệ thống.

NHPTDGH2 NHP là lựa chọn phù hợp cho các hệ thống tủ điện công nghiệp, hệ thống phân phối điện, nhà máy sản xuất và các ứng dụng yêu cầu giám sát, bảo vệ dòng rò.

2. Đặc điểm kỹ thuật nổi bật của NHPTDGH2

NHPTDGH2 được thiết kế để kết hợp với rơ-le bảo vệ dòng rò NHP. Thiết bị hỗ trợ phát hiện dòng điện rò và nâng cao khả năng giám sát an toàn điện.

Các đặc điểm nổi bật gồm:

• Cấu tạo lõi kín (Closed-Core): Thiết kế lõi biến dòng dạng vòng kín, hỗ trợ phát hiện dòng điện mất cân bằng.
• Nguyên lý đo dòng rò: Giám sát tổng dòng điện qua các dây dẫn được luồn qua tâm biến dòng.
• Độ nhạy phát hiện: Mức dòng rò tối thiểu tham khảo 30 mA.
• Thiết kế hai dây: Cấu hình kết nối thứ cấp 2-wire, phù hợp với hệ thống rơ-le ELR tương thích.
• Lắp đặt trong tủ điện: Phù hợp với các hệ thống phân phối và bảo vệ điện công nghiệp.
• Khả năng phối hợp bảo vệ: Sử dụng cùng rơ-le ELR để phát hiện, cảnh báo và điều khiển ngắt mạch.

Bảng thông số kỹ thuật NHPTDGH2

Lưu ý: Các thông số trên cần được xác nhận theo datasheet và mã hàng thực tế. Đặc biệt, cần kiểm tra đường kính trong, dòng rò tối thiểu và khả năng tương thích với rơ-le trước khi đặt hàng.

3. Nguyên lý hoạt động của NHPTDGH2 Earth Leakage Toroid

NHPTDGH2 hoạt động dựa trên nguyên lý phát hiện dòng điện mất cân bằng thông qua biến dòng hình xuyến.

Trong điều kiện bình thường, tổng dòng điện đi và về trong mạch điện cân bằng. Do đó, tổng từ thông tạo ra bên trong lõi biến dòng gần bằng 0.

Tuy nhiên, khi xảy ra sự cố rò điện, một phần dòng điện có thể đi xuống đất thay vì quay trở lại qua dây dẫn trung tính. Khi đó, dòng điện tổng hợp không còn bằng 0.

Quá trình hoạt động diễn ra như sau:

1. Dòng điện của các dây dẫn được luồn qua tâm NHPTDGH2.
2. Thiết bị giám sát sự cân bằng dòng điện trong mạch.
3. Khi xuất hiện dòng rò, biến dòng tạo tín hiệu tương ứng.
4. Tín hiệu được truyền đến rơ-le bảo vệ dòng rò ELR.
5. Rơ-le xử lý tín hiệu và kích hoạt cảnh báo hoặc lệnh ngắt mạch khi đạt điều kiện cài đặt.

Nhờ cơ chế này, NHPTDGH2 giúp hệ thống phát hiện sớm sự cố rò điện và hỗ trợ bảo vệ thiết bị.

4. Ưu điểm khi sử dụng NHPTDGH2 NHP

Phát hiện dòng rò, tăng cường an toàn điện

Dòng rò là một trong những nguyên nhân gây mất an toàn trong hệ thống điện công nghiệp. NHPTDGH2 hỗ trợ phát hiện sự mất cân bằng dòng điện và gửi tín hiệu đến rơ-le xử lý.

Vì vậy, doanh nghiệp có thể chủ động phát hiện sự cố và giảm nguy cơ hư hỏng thiết bị.

Thiết kế lõi kín, hỗ trợ giám sát ổn định

NHPTDGH2 sử dụng cấu trúc Closed-Core Toroid. Thiết kế này tạo thành vòng từ kín, hỗ trợ thu nhận tín hiệu dòng rò trong mạch điện.

Đồng thời, cấu trúc lõi kín phù hợp với các hệ thống lắp đặt mới, khi dây dẫn có thể được luồn qua tâm biến dòng.

Dễ dàng tích hợp với rơ-le bảo vệ dòng rò

NHPTDGH2 có thể kết hợp với các rơ-le ELR tương thích của NHP. Sự kết hợp này tạo thành một hệ thống bảo vệ hoàn chỉnh.

Trong đó, biến dòng đảm nhiệm việc phát hiện dòng rò. Rơ-le đảm nhiệm việc xử lý tín hiệu và điều khiển tiếp điểm đầu ra.

Phù hợp với hệ thống điện công nghiệp

Thiết bị có thể được sử dụng trong tủ điện phân phối, tủ điều khiển và hệ thống điện tại nhà máy.

Ngoài ra, NHPTDGH2 còn phù hợp với các ứng dụng cần giám sát dòng rò liên tục nhằm nâng cao độ tin cậy vận hành.

5. Ứng dụng thực tế của NHPTDGH2 NHP

NHPTDGH2 được ứng dụng trong nhiều hệ thống điện cần giám sát và bảo vệ dòng rò.

Hệ thống tủ điện công nghiệp

• Giám sát dòng rò tại các nhánh phân phối điện.
• Phát hiện sự cố mất cân bằng dòng điện.
• Kết hợp với rơ-le ELR để điều khiển ngắt mạch.
• Nâng cao mức độ an toàn cho hệ thống điện nhà máy.

Nhà máy sản xuất và dây chuyền tự động hóa

• Giám sát tình trạng rò điện tại các tủ điều khiển.
• Hỗ trợ bảo vệ hệ thống máy móc công nghiệp.
• Phát hiện sớm sự cố liên quan đến cách điện.
• Giảm nguy cơ gián đoạn sản xuất do sự cố điện.

Hệ thống phân phối điện

• Bảo vệ các nhánh cấp nguồn trong tủ điện.
• Giám sát dòng rò tại các đường dây phân phối.
• Kết hợp với thiết bị đóng cắt để thực hiện bảo vệ.
• Hỗ trợ quản lý an toàn điện trong công trình.

Ngành khai khoáng và công nghiệp nặng

• Giám sát dòng rò trong hệ thống cấp điện.
• Hỗ trợ bảo vệ thiết bị điện công suất lớn.
• Phát hiện sự cố rò điện tại các khu vực sản xuất.
• Tăng cường an toàn cho hệ thống phân phối điện.

6. Các sản phẩm cùng hãng NHP

Bên cạnh NHPTDGH2, NHP cung cấp nhiều thiết bị phục vụ giám sát và bảo vệ dòng rò. Danh mục bao gồm biến dòng Earth Leakage Toroid, rơ-le ELR và các thiết bị bảo vệ dòng điện dư.

Dưới đây là một số model cùng nhóm sản phẩm đáng tham khảo.

6.1. Nhóm biến dòng phát hiện dòng rò – Earth Leakage Toroid

6.2. Nhóm rơ-le bảo vệ dòng rò – Earth Leakage Relay

6.3. Nhóm thiết bị bảo vệ điện khác của NHP

Ngoài các thiết bị Earth Leakage Protection, NHP còn cung cấp nhiều giải pháp bảo vệ và phân phối điện:

Danh sách sản phẩm tham khảo theo danh mục NHP. Cần kiểm tra mã hàng, tình trạng cung cấp và cấu hình hiện hành trước khi lựa chọn.

7. Hướng dẫn lựa chọn NHPTDGH2 và rơ-le ELR phù hợp

Để hệ thống bảo vệ dòng rò hoạt động hiệu quả, việc lựa chọn biến dòng và rơ-le cần được thực hiện đồng bộ.

Doanh nghiệp nên xem xét các yếu tố sau:

1. Đường kính dây dẫn: Kiểm tra kích thước bó dây để lựa chọn biến dòng có đường kính trong phù hợp.

2. Ngưỡng phát hiện dòng rò: Xác định mức dòng rò cần giám sát, chẳng hạn 30 mA hoặc các mức cao hơn theo yêu cầu bảo vệ.

3. Loại hệ thống điện: Xác định hệ thống một pha, ba pha hoặc hệ thống có dây trung tính.

4. Khả năng tương thích: Kiểm tra thông số đầu vào của rơ-le ELR và đầu ra của biến dòng.

5. Thời gian tác động: Lựa chọn thời gian trễ phù hợp để hạn chế tác động không mong muốn.

6. Thiết bị đóng cắt: Xác định khả năng phối hợp với MCCB, ACB hoặc contactor để thực hiện lệnh ngắt khi xảy ra sự cố.

7. Tiêu chuẩn bảo vệ: Đối chiếu các tiêu chuẩn an toàn điện và yêu cầu thiết kế của công trình.

Đặc biệt, cần luồn đầy đủ các dây dẫn mang dòng của mạch cần giám sát qua cùng một biến dòng theo sơ đồ đấu nối của nhà sản xuất. Không luồn dây PE qua tâm biến dòng trong cấu hình bảo vệ dòng rò thông thường.

8. Vì sao nên lựa chọn thiết bị bảo vệ dòng rò NHP?

NHP cung cấp danh mục thiết bị phân phối và bảo vệ điện phục vụ nhiều lĩnh vực công nghiệp, thương mại và khai khoáng.

Các giải pháp Earth Leakage Protection của NHP hỗ trợ doanh nghiệp xây dựng hệ thống giám sát dòng rò phù hợp với từng ứng dụng.

Khi sử dụng NHPTDGH2 kết hợp với rơ-le ELR tương thích, doanh nghiệp có thể:

• Phát hiện dòng rò trong hệ thống điện.
• Tăng cường an toàn cho thiết bị và người vận hành.
• Hỗ trợ cảnh báo và ngắt mạch khi có sự cố.
• Giảm nguy cơ hư hỏng do sự cố cách điện.
• Nâng cao độ tin cậy của hệ thống phân phối điện.

Việc lựa chọn đúng biến dòng và rơ-le giúp hệ thống bảo vệ hoạt động hiệu quả, đồng thời hạn chế tình trạng ngắt điện không cần thiết.
