70085-1010-330 AI-TEK – Cảm biến tốc độ Speed Sensor công nghiệp

1. Giới thiệu 70085-1010-330 AI-TEK

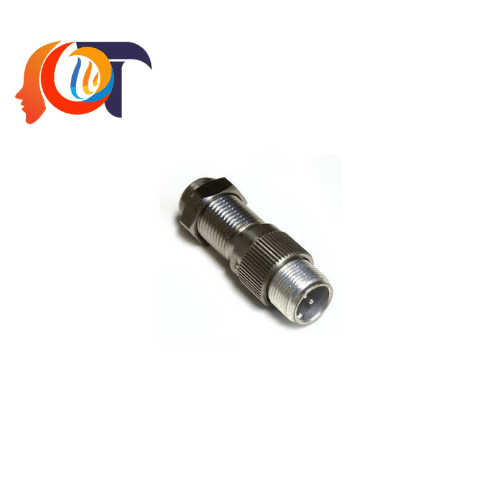

70085-1010-330 AI-TEK là cảm biến tốc độ công nghiệp (Speed Sensor), thuộc dòng Passive Speed Sensors của thương hiệu AI-TEK Instruments. Thiết bị được thiết kế để phát hiện chuyển động quay và đo tốc độ thông qua tín hiệu điện từ tạo ra khi bánh răng kim loại di chuyển qua đầu cảm biến.

Sản phẩm sử dụng nguyên lý cảm ứng từ thụ động (Variable Reluctance – VR). Nhờ đó, cảm biến có thể phát hiện tốc độ mà không cần nguồn cấp điện bên ngoài cho phần tử cảm biến. Tín hiệu đầu ra được truyền đến bộ điều khiển, bộ giám sát tốc độ hoặc hệ thống PLC tương thích để xử lý.

Điểm nổi bật của AI-TEK 70085-1010-330 là thiết kế dạng ren 5/8-18, chiều dài phần ren 4 inch (101,6 mm) và khả năng hoạt động trong môi trường công nghiệp khắc nghiệt. Thiết bị còn thuộc nhóm cảm biến có chứng nhận UL, CSA và ATEX theo tài liệu sản phẩm.

Với thiết kế chắc chắn, khả năng phát hiện tốc độ đáng tin cậy và cấu trúc lắp đặt thuận tiện, 70085-1010-330 phù hợp với các hệ thống giám sát tốc độ động cơ, tua-bin, máy nén và thiết bị quay công nghiệp.

Đây là lựa chọn phù hợp cho doanh nghiệp đang tìm kiếm cảm biến tốc độ AI-TEK, cảm biến tốc độ từ tính thụ động hoặc Speed Sensor dùng trong hệ thống tự động hóa công nghiệp.

2. Đặc điểm kỹ thuật nổi bật của AI-TEK 70085-1010-330

AI-TEK 70085-1010-330 được phát triển để đáp ứng yêu cầu phát hiện tốc độ trong các ứng dụng công nghiệp. Thiết bị có cấu trúc đơn giản, không yêu cầu cấp nguồn trực tiếp cho phần tử cảm biến và tạo tín hiệu dựa trên chuyển động của bánh răng.

Các đặc điểm nổi bật gồm:

• Công nghệ cảm biến VR: Phát hiện chuyển động của bánh răng kim loại bằng nguyên lý cảm ứng điện từ.
• Hoạt động thụ động: Không cần nguồn điện cấp riêng cho phần tử cảm biến.
• Thiết kế dạng ren: Dễ dàng lắp đặt và điều chỉnh vị trí cảm biến.
• Đầu ra tín hiệu AC: Điện áp đầu ra thay đổi theo tốc độ chuyển động và khe hở giữa cảm biến với bánh răng.
• Khả năng chịu nhiệt: Phạm vi nhiệt độ hoạt động từ -65°C đến +95°C.
• Kết nối dây dẫn: Sử dụng đầu ra dạng dây, thuận tiện cho việc đấu nối vào hệ thống xử lý tín hiệu.
• Chứng nhận công nghiệp: Có chứng nhận UL, CSA và ATEX theo cấu hình được công bố.

Bảng thông số kỹ thuật 70085-1010-330

Lưu ý: Điện áp đầu ra được xác định theo điều kiện thử nghiệm của nhà sản xuất, dựa trên bánh răng 8 D.P. và khe hở không khí 0,030 inch tại tốc độ bề mặt 500 inch/giây. Giá trị thực tế phụ thuộc tốc độ, khe hở, cấu tạo bánh răng và mạch nhận tín hiệu.

3. Ưu điểm khi sử dụng cảm biến tốc độ 70085-1010-330

Phát hiện tốc độ không cần nguồn cấp riêng

70085-1010-330 sử dụng công nghệ cảm ứng từ thụ động. Khi bánh răng kim loại chuyển động trước đầu cảm biến, từ thông thay đổi và tạo ra tín hiệu điện áp xoay chiều.

Cơ chế này giúp giảm yêu cầu cấp nguồn tại vị trí cảm biến. Đồng thời, thiết kế không có bộ phận chuyển động bên trong giúp hạn chế hao mòn cơ khí.

Tín hiệu đầu ra ổn định

Cảm biến tạo tín hiệu điện áp AC tương ứng với tốc độ chuyển động của bánh răng. Khi tốc độ tăng, tần số tín hiệu cũng tăng theo.

Bộ điều khiển có thể sử dụng tín hiệu này để tính toán tốc độ quay, giám sát trạng thái vận hành và phát hiện các bất thường trong hệ thống.

Thiết kế chắc chắn cho môi trường công nghiệp

Thân cảm biến dạng ren giúp cố định thiết bị tại vị trí đo. Kết cấu này phù hợp với nhiều vị trí lắp đặt trên động cơ, hộp số và máy móc quay.

Phạm vi nhiệt độ hoạt động từ -65°C đến +95°C giúp thiết bị đáp ứng nhiều điều kiện vận hành khác nhau.

Hỗ trợ ứng dụng tại khu vực nguy hiểm

Model 70085-1010-330 nằm trong nhóm sản phẩm có chứng nhận UL, CSA và ATEX theo tài liệu của AI-TEK.

Đặc điểm này giúp doanh nghiệp có thêm lựa chọn khi thiết kế hệ thống giám sát tốc độ tại các nhà máy dầu khí, hóa chất và công nghiệp nặng.

Việc lựa chọn phải căn cứ vào đúng phân vùng nguy hiểm, nhóm khí, cấp nhiệt độ và điều kiện lắp đặt. Không nên sử dụng chứng nhận của một phiên bản để áp dụng cho phiên bản khác.

Lắp đặt và bảo trì thuận tiện

Thiết kế dạng ren giúp kỹ thuật viên dễ dàng điều chỉnh vị trí đầu cảm biến. Người vận hành có thể kiểm tra khe hở giữa đầu cảm biến và bánh răng trong quá trình lắp đặt.

Do không có tiếp điểm cơ khí trực tiếp với bánh răng, thiết bị hạn chế mài mòn trong quá trình hoạt động bình thường.

4. Nguyên lý hoạt động của AI-TEK 70085-1010-330

70085-1010-330 hoạt động theo nguyên lý Variable Reluctance (VR), hay còn gọi là nguyên lý cảm ứng từ biến thiên.

Cấu tạo cơ bản của cảm biến gồm cuộn dây, nam châm vĩnh cửu và lõi từ. Khi một răng kim loại tiến gần đầu cảm biến, từ trường tại đầu đo thay đổi. Sự thay đổi từ thông tạo ra điện áp cảm ứng trong cuộn dây.

Khi bánh răng tiếp tục quay, quá trình này lặp lại liên tục và tạo thành chuỗi tín hiệu điện áp AC.

Tín hiệu được truyền đến bộ xử lý để tính toán tốc độ quay.

Các yếu tố ảnh hưởng đến tín hiệu đo:

• Tốc độ quay của bánh răng.
• Số lượng răng trên bánh răng.
• Khe hở giữa đầu cảm biến và bề mặt bánh răng.
• Kích thước và vật liệu bánh răng.
• Khả năng tiếp nhận tín hiệu của bộ điều khiển.

Ví dụ, với bánh răng có 60 răng và tốc độ quay 1.500 vòng/phút, tần số tín hiệu lý tưởng là:

f = 60 × 1.500 / 60 = 1.500 Hz

Trong đó:

• f: Tần số tín hiệu (Hz).
• 60: Số răng trên bánh răng.
• 1.500: Tốc độ quay (RPM).

Như vậy, hệ thống có thể xác định tốc độ quay dựa trên tần số xung nhận được từ cảm biến.

5. Ứng dụng thực tế của 70085-1010-330 AI-TEK

Cảm biến tốc độ AI-TEK 70085-1010-330 được sử dụng trong nhiều hệ thống cần giám sát chuyển động quay. Thiết bị phù hợp với các ứng dụng đo tốc độ trục, động cơ và máy móc công nghiệp có bánh răng hoặc chi tiết kim loại tạo tín hiệu từ.

Ngành dầu khí và năng lượng

• Giám sát tốc độ quay của tua-bin.
• Theo dõi tốc độ trục trong hệ thống máy nén.
• Kiểm tra tốc độ động cơ và thiết bị truyền động.
• Hỗ trợ phát hiện tình trạng tốc độ bất thường.
• Cung cấp tín hiệu cho hệ thống bảo vệ máy móc.

Ngành sản xuất và chế tạo máy

• Đo tốc độ quay của động cơ điện.
• Giám sát tốc độ hộp số và trục truyền động.
• Theo dõi tốc độ máy nghiền và máy trộn.
• Kiểm soát tốc độ thiết bị quay trong dây chuyền sản xuất.
• Hỗ trợ hệ thống điều khiển và giám sát tự động.

Ngành điện và nhà máy nhiệt điện

• Giám sát tốc độ trục tua-bin.
• Theo dõi tốc độ các thiết bị quay.
• Hỗ trợ hệ thống cảnh báo khi tốc độ vượt giới hạn cài đặt.
• Cung cấp tín hiệu tốc độ cho bộ điều khiển tương thích.

Ngành hàng hải và công nghiệp nặng

• Giám sát tốc độ động cơ tàu.
• Theo dõi tốc độ trục truyền động.
• Kiểm tra hoạt động của hệ thống máy móc quay.
• Hỗ trợ bảo trì và đánh giá trạng thái thiết bị.

Hệ thống tự động hóa công nghiệp

• Đo tốc độ động cơ và trục quay.
• Giám sát tần số chuyển động của bánh răng.
• Kết nối với bộ giám sát tốc độ chuyên dụng.
• Cung cấp tín hiệu cho PLC hoặc bộ điều khiển thông qua mạch xử lý tương thích.

Lưu ý: Cảm biến VR tạo tín hiệu AC thụ động, không phải cảm biến phát xung logic trực tiếp. Khi kết nối với PLC, cần sử dụng bộ chuyển đổi hoặc bộ xử lý tín hiệu phù hợp nếu ngõ vào PLC không hỗ trợ tín hiệu VR.

6. Các sản phẩm cảm biến tốc độ cùng hãng AI-TEK Instruments

AI-TEK Instruments cung cấp nhiều dòng cảm biến tốc độ và thiết bị phát hiện chuyển động. Danh mục sản phẩm bao gồm cảm biến thụ động VR, cảm biến Hall Effect và các phiên bản chuyên dụng cho những điều kiện lắp đặt khác nhau.

Dưới đây là một số model và dòng sản phẩm có thể tham khảo.

6.1. Dòng Passive Speed Sensors – Cảm biến tốc độ thụ động

6.2. Dòng High Sensitivity Speed Sensors

Đây là nhóm cảm biến được thiết kế để tăng khả năng phát hiện tín hiệu trong các điều kiện tốc độ thấp hoặc khe hở lắp đặt nhất định.

Một số model tham khảo:

• 70085-1010-028.
• 70085-1010-086.
• 70085-1010-355.
• 70085-1010-469.

Ứng dụng tiêu biểu:

• Giám sát tốc độ ở điều kiện tín hiệu đầu vào thấp.
• Phát hiện chuyển động của bánh răng.
• Đo tốc độ trục quay.
• Theo dõi tốc độ thiết bị trong các hệ thống máy móc công nghiệp.

6.3. Dòng Active Speed Sensors – Cảm biến tốc độ chủ động

Bên cạnh công nghệ VR thụ động, AI-TEK còn phát triển các dòng cảm biến tốc độ chủ động sử dụng hiệu ứng Hall.

Một số nhóm sản phẩm và mã model tham khảo:

Lưu ý: Các dòng 70082, 70083 và 70084 có nhiều biến thể cấu hình, không nên mặc định tất cả đều là cảm biến Hall Effect. Cần kiểm tra mã sản phẩm cụ thể trong tài liệu AI-TEK trước khi lựa chọn.

7. Hướng dẫn lựa chọn cảm biến tốc độ AI-TEK phù hợp

Để lựa chọn đúng model cảm biến tốc độ, doanh nghiệp cần đánh giá một số yếu tố kỹ thuật.

1. Tốc độ cần đo

Xác định tốc độ nhỏ nhất và lớn nhất của trục quay. Thông số này ảnh hưởng trực tiếp đến biên độ và tần số tín hiệu đầu ra.

2. Loại bánh răng

Kiểm tra số lượng răng, vật liệu, đường kính và hình dạng bánh răng. Đây là những yếu tố quan trọng đối với cảm biến VR.

3. Kích thước lắp đặt

Xác định kích thước ren, chiều dài đầu cảm biến và khoảng cách lắp đặt. Điều này giúp tránh tình trạng cảm biến không tiếp cận được vị trí đo.

4. Khe hở cảm biến

Điều chỉnh khoảng cách giữa đầu cảm biến và bánh răng theo khuyến nghị của nhà sản xuất. Khe hở không phù hợp có thể làm suy giảm tín hiệu.

5. Nhiệt độ và môi trường hoạt động

Kiểm tra nhiệt độ tại vị trí lắp đặt, độ rung và các điều kiện môi trường khác. Nếu sử dụng trong khu vực nguy hiểm, cần đối chiếu chứng nhận an toàn.

6. Thiết bị nhận tín hiệu

Xác định bộ điều khiển, PLC hoặc bộ giám sát tốc độ đang sử dụng. Cần kiểm tra khả năng nhận tín hiệu VR và yêu cầu xử lý tín hiệu trước khi đấu nối.

8. Vì sao nên lựa chọn cảm biến tốc độ AI-TEK?

AI-TEK Instruments là thương hiệu chuyên phát triển các giải pháp cảm biến tốc độ và giám sát chuyển động cho ngành công nghiệp.

Các sản phẩm của hãng được ứng dụng trong nhiều hệ thống máy móc, động cơ, tua-bin và thiết bị quay.

Những lợi ích nổi bật khi lựa chọn cảm biến AI-TEK gồm:

• Đa dạng công nghệ cảm biến tốc độ.
• Nhiều kích thước và cấu hình lắp đặt.
• Có các phiên bản dành cho môi trường công nghiệp đặc thù.
• Hỗ trợ giám sát tốc độ và phát hiện chuyển động.
• Có thể tích hợp với hệ thống điều khiển thông qua bộ xử lý tín hiệu tương thích.

Với model 70085-1010-330, doanh nghiệp có thể triển khai giải pháp đo tốc độ thụ động cho nhiều loại thiết bị quay. Việc lựa chọn đúng chiều dài cảm biến, khe hở và bộ nhận tín hiệu sẽ giúp hệ thống vận hành ổn định.
