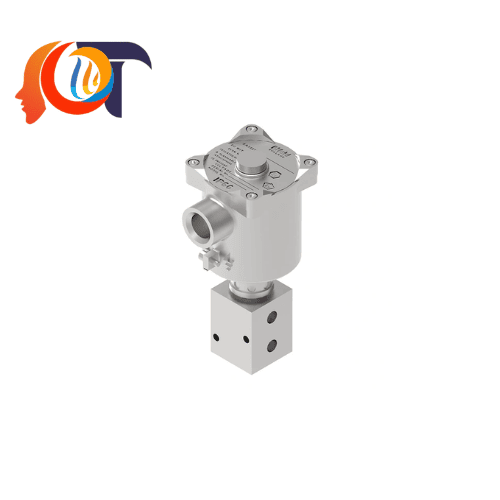

FP03P-02-32-NC-V-77A9-24D-30-XX Bifold – Van điện từ tác động trực tiếp lưu lượng thấp

FP03P-02-32-NC-V-77A9-24D-30-XX là van điện từ khí nén tác động trực tiếp thuộc dòng FP03P của Bifold, thương hiệu hiện thuộc Rotork. Đây là dòng van được thiết kế cho các ứng dụng điều khiển lưu lượng thấp, yêu cầu thiết bị nhỏ gọn, độ tin cậy cao và khả năng sử dụng trong khu vực có nguy cơ cháy nổ.

Cấu hình FP03P-02-32-NC-V-77A9-24D-30-XX sử dụng kết nối ren NPT 1/8 inch, cấu hình 3/2, Normally Closed, điện áp điều khiển 24 VDC và cuộn coil Ex d. Van có hệ số lưu lượng Cv 0,1, áp suất làm việc tối đa 10 bar (145 psi), phù hợp để điều khiển khí pilot trong các hệ thống tự động hóa công nghiệp.

Tổng quan về FP03P-02-32-NC-V-77A9-24D-30-XX

FP03P là dòng Direct-Acting Solenoid Valve có thiết kế nhỏ gọn và khả năng đáp ứng nhanh. Khác với van điện từ tác động gián tiếp, cơ cấu tác động trực tiếp cho phép solenoid điều khiển trực tiếp trạng thái đóng mở của van.

Với cấu hình 3/2, van có thể được sử dụng để điều khiển đường khí cấp và xả trong các mạch điều khiển khí nén. Đây là cấu hình phổ biến trong các hệ thống điều khiển actuator, van process và các thiết bị chấp hành công nghiệp.

FP03P có khả năng làm việc với cấu hình 2/2 hoặc 3/2, cổng kết nối NPT hoặc BSP và được thiết kế cho các ứng dụng lưu lượng thấp. Dòng FP03P có thể đạt áp suất tối đa 10 bar và đã được thử nghiệm với độ bền chu kỳ lên đến 1.000.000 lần.

Đặc điểm nổi bật của FP03P-02-32-NC-V-77A9-24D-30-XX

Thiết kế tác động trực tiếp

FP03P sử dụng cơ cấu Direct-Acting, giúp van phản hồi nhanh khi nhận tín hiệu điện điều khiển. Thiết kế này phù hợp với các mạch điều khiển cần đóng mở chính xác và ổn định.

Cấu hình 3/2 Normally Closed

Model 02-32-NC thể hiện cấu hình van 3 cửa, 2 vị trí và thường đóng. Khi không cấp điện, van duy trì trạng thái Normally Closed; khi cấp tín hiệu điều khiển, solenoid tác động để thay đổi trạng thái dòng khí theo thiết kế.

Lưu lượng thấp, phù hợp điều khiển pilot

Với Cv 0,1, FP03P được tối ưu cho các ứng dụng lưu lượng thấp. Đây là lựa chọn phù hợp khi hệ thống cần một van điện từ nhỏ gọn để điều khiển tín hiệu khí hoặc pilot thay vì yêu cầu lưu lượng lớn.

Cuộn coil Ex d

Cấu hình 77A9 thuộc nhóm solenoid Ex d, phù hợp cho các ứng dụng yêu cầu bảo vệ chống cháy nổ. Các dòng solenoid Bifold được cung cấp với nhiều tùy chọn chứng nhận và bảo vệ khu vực nguy hiểm tùy theo cấu hình đặt hàng.

Điện áp 24 VDC

Model được cấu hình với nguồn điều khiển 24 VDC, thuận tiện khi tích hợp với hệ thống PLC, tủ điều khiển và các mạch điều khiển công nghiệp sử dụng nguồn DC.

Thân van bằng thép không gỉ

Dòng FP được cung cấp với thân 316L stainless steel theo cấu hình tiêu chuẩn, phù hợp với môi trường công nghiệp yêu cầu độ bền cơ học và khả năng chống ăn mòn cao.

Thông số kỹ thuật FP03P-02-32-NC-V-77A9-24D-30-XX

Các thông số trên được đối chiếu theo cấu hình model FP03P-02-32-NC-V-77A9-24D-30 và tài liệu kỹ thuật của dòng FP03P. Khi đặt hàng, cần đối chiếu đầy đủ mã cấu hình và datasheet tương ứng để đảm bảo đúng phiên bản sản phẩm.

Ứng dụng của van điện từ Bifold FP03P

FP03P-02-32-NC-V-77A9-24D-30-XX được sử dụng trong nhiều hệ thống điều khiển công nghiệp, đặc biệt là những ứng dụng cần van điện từ lưu lượng thấp và có yêu cầu về an toàn khu vực.

Một số ứng dụng tiêu biểu gồm:

Điều khiển actuator khí nén.

Điều khiển van process.

Hệ thống ESD và điều khiển khẩn cấp.

Điều khiển pilot trong hệ thống khí nén.

Tủ điều khiển và hệ thống instrument air.

Hệ thống điều khiển trong ngành dầu khí và khí gas.

Thiết bị điều khiển tại các khu vực nguy hiểm có yêu cầu chống cháy nổ.

Dòng FP của Bifold được sử dụng cho các ứng dụng như wellhead control, process control và ESD valve actuator control.

Ưu điểm khi sử dụng FP03P trong hệ thống tự động hóa

FP03P mang đến giải pháp điều khiển khí nén nhỏ gọn nhưng có độ tin cậy cao.

Thiết kế tác động trực tiếp giúp phản hồi nhanh.

Kích thước nhỏ, thuận tiện lắp đặt trong tủ điều khiển.

Lưu lượng Cv 0,1 phù hợp với các mạch pilot và điều khiển lưu lượng thấp.

Cấu hình Ex d phù hợp với môi trường có nguy cơ cháy nổ.

Nguồn 24 VDC dễ dàng tích hợp với PLC và hệ thống điều khiển.

Thân van bằng thép không gỉ giúp tăng độ bền trong môi trường công nghiệp.

Khả năng thử nghiệm lên đến 1.000.000 chu kỳ đối với dòng FP03P.

Các sản phẩm van điện từ cùng hãng Bifold

Bifold hiện thuộc danh mục sản phẩm của Rotork và cung cấp nhiều dòng van điện từ khí nén phục vụ các yêu cầu khác nhau về lưu lượng, áp suất và phương thức điều khiển.

FP03P

Van điện từ tác động trực tiếp, lưu lượng thấp, phù hợp cho các mạch điều khiển pilot và các ứng dụng cần thiết bị nhỏ gọn.

FP06P

Dòng van điện từ tác động trực tiếp có lưu lượng cao hơn FP03P, với hệ số lưu lượng khoảng 0,32 đến 1,2 Cv và áp suất tối đa đến 16 bar tùy cấu hình.

FP10P

Van điện từ tác động trực tiếp dành cho các ứng dụng yêu cầu áp suất cao hơn. Dòng FP10P có thể làm việc với áp suất lên đến 50 bar tùy cấu hình.

FP12P

Dòng van điện từ tác động trực tiếp có lưu lượng lớn trong nhóm FP, với hệ số lưu lượng khoảng 2,5 Cv, phù hợp với những ứng dụng cần lưu lượng điều khiển cao hơn.

BXS

Dòng BXS Solenoid Valve thuộc nhóm van điện từ tác động gián tiếp của Bifold, cung cấp nhiều cấu hình điều khiển và được sử dụng rộng rãi trong hệ thống điều khiển actuator khí nén.

SPR08

Van điện từ Bifold thuộc nhóm Indirect-Acting Solenoid Valve, được sử dụng cho các hệ thống điều khiển khí nén công nghiệp.

SPR16

Dòng van điện từ tác động gián tiếp với cấu hình dành cho các ứng dụng điều khiển khí nén yêu cầu lưu lượng và khả năng vận hành phù hợp với hệ thống process.

Lựa chọn FP03P hay các dòng Bifold khác?

FP03P phù hợp khi hệ thống yêu cầu lưu lượng thấp, kích thước nhỏ, tác động trực tiếp và khả năng sử dụng trong khu vực nguy hiểm.

Nếu cần lưu lượng cao hơn, có thể cân nhắc FP06P, FP10P hoặc FP12P. Trong trường hợp hệ thống yêu cầu van tác động gián tiếp hoặc cấu hình điều khiển khác, các dòng BXS và SPR là những lựa chọn phù hợp trong danh mục Bifold.

Việc lựa chọn chính xác cần dựa trên áp suất, lưu lượng, loại môi chất, điện áp, cấu hình 2/2 hoặc 3/2, kiểu reset, chuẩn chống cháy nổ và kiểu kết nối của hệ thống.

Kết luận

FP03P-02-32-NC-V-77A9-24D-30-XX Bifold là van điện từ khí nén tác động trực tiếp được thiết kế cho các ứng dụng lưu lượng thấp, điều khiển pilot và tự động hóa công nghiệp. Với cấu hình 3/2 Normally Closed, nguồn 24 VDC, solenoid Ex d, kết nối NPT 1/8 inch và khả năng làm việc đến 10 bar, sản phẩm phù hợp với nhiều hệ thống điều khiển khí nén trong môi trường công nghiệp và khu vực nguy hiểm.

Đối với các hệ thống dầu khí, process, ESD hoặc điều khiển actuator cần thiết bị có độ tin cậy cao, FP03P là một lựa chọn đáng cân nhắc trong danh mục van điện từ Bifold.
