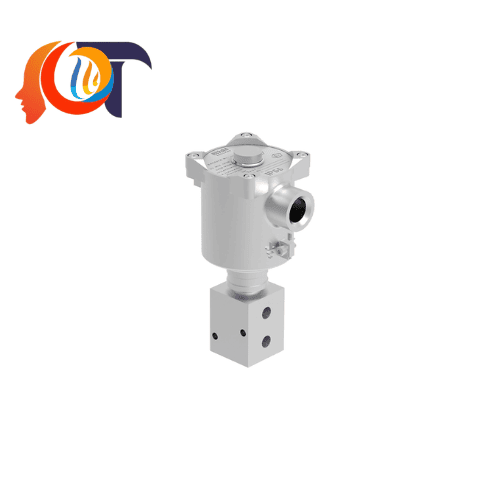

FP03P-02-32-NC-V-74A-24D-36-XX Bifold là gì?

FP03P-02-32-NC-V-74A-24D-36-XX là van điện từ tác động trực tiếp thuộc dòng FP03P của Bifold, được thiết kế cho các ứng dụng điều khiển lưu lượng thấp trong hệ thống khí nén và tự động hóa công nghiệp.

Đây là cấu hình van 3/2, 2 vị trí, tác động trực tiếp, sử dụng nguồn 24 VDC, kết nối ren 1/8 inch NPT và có khả năng làm việc ở áp suất lên đến 10 bar. Model được thiết kế theo cấu hình Normally Closed (NC) và sử dụng cơ cấu Auto Reset.

Với thiết kế nhỏ gọn, công suất thấp và khả năng đóng mở nhanh, FP03P phù hợp cho các hệ thống cần điều khiển chính xác các tín hiệu khí hoặc lưu lượng nhỏ.

Tổng quan về van điện từ Bifold FP03P

FP03P là dòng Direct-Acting Solenoid Valve – Low Flow của Bifold. Khác với van điện từ gián tiếp, van tác động trực tiếp sử dụng lực từ của cuộn coil để điều khiển trực tiếp cơ cấu đóng mở van.

Thiết kế này giúp van có khả năng hoạt động ổn định ngay cả trong các ứng dụng có lưu lượng nhỏ hoặc điều kiện chênh áp thấp.

Model FP03P-02-32-NC-V-74A-24D-36-XX có cấu hình tiêu biểu:

• Van 3/2, 2 vị trí
• Cơ cấu tác động trực tiếp
• Cấu hình Normally Closed
• Tự động Reset
• Cổng kết nối 1/8 inch NPT
• Điện áp 24 VDC
• Công suất 3,6 W
• Hệ số lưu lượng Cv 0,1
• Áp suất tối đa 10 bar
• Chứng nhận ATEX và IECEx
• Cấp bảo vệ chống cháy nổ Ex emb IIC T3 Gb

Các thông số trên giúp FP03P trở thành lựa chọn phù hợp cho các hệ thống điều khiển khí nén, thiết bị đo lường và ứng dụng tự động hóa trong môi trường công nghiệp có yêu cầu cao về an toàn.

Đặc điểm nổi bật của FP03P-02-32-NC-V-74A-24D-36-XX

Thiết kế tác động trực tiếp

FP03P sử dụng nguyên lý Direct Acting, trong đó lực điện từ tác động trực tiếp lên cơ cấu van. Điều này giúp thiết bị phản hồi nhanh và không phụ thuộc vào áp suất điều khiển bên ngoài như các loại van pilot-operated.

Cấu hình van 3/2

Van có 3 cổng và 2 vị trí làm việc, phù hợp để thực hiện các chức năng đóng, mở hoặc chuyển hướng dòng khí trong hệ thống điều khiển.

Cấu hình 3/2 đặc biệt phổ biến trong các mạch điều khiển xi lanh đơn tác động, bộ chấp hành khí nén và các thiết bị điều khiển tín hiệu.

Nguồn cấp 24 VDC

Điện áp 24 VDC là mức điện áp phổ biến trong hệ thống tự động hóa công nghiệp. Nhờ đó, FP03P có thể dễ dàng kết nối với PLC, module I/O và các bộ điều khiển khác.

Thiết kế cho lưu lượng thấp

Với Cv 0,1, FP03P được tối ưu cho các ứng dụng điều khiển lưu lượng nhỏ. Thiết kế này giúp van phù hợp với các hệ thống cần điều khiển tín hiệu khí chính xác thay vì yêu cầu lưu lượng lớn.

Khả năng sử dụng trong môi trường nguy hiểm

Phiên bản 74A của model được thiết kế với chứng nhận ATEX và IECEx, đáp ứng các yêu cầu sử dụng trong môi trường có nguy cơ cháy nổ theo cấu hình được chứng nhận.

Đây là ưu điểm quan trọng đối với các ứng dụng trong dầu khí, hóa dầu, xử lý khí và các khu vực công nghiệp đặc biệt.

Ứng dụng của van điện từ Bifold FP03P

FP03P-02-32-NC-V-74A-24D-36-XX có thể được sử dụng trong nhiều hệ thống điều khiển công nghiệp, đặc biệt là các ứng dụng yêu cầu van điện từ nhỏ gọn và điều khiển lưu lượng thấp.

Một số ứng dụng tiêu biểu gồm:

• Điều khiển khí nén trong hệ thống tự động hóa.
• Điều khiển bộ chấp hành khí nén.
• Điều khiển van và thiết bị process.
• Hệ thống điều khiển tín hiệu khí.
• Thiết bị đo lường và phân tích.
• Hệ thống điều khiển trong ngành dầu khí.
• Nhà máy hóa chất và hóa dầu.
• Các hệ thống lắp đặt trong khu vực có nguy cơ cháy nổ.
• Tủ điều khiển và hệ thống instrumentation.

Nhờ khả năng đóng mở trực tiếp và kích thước nhỏ gọn, FP03P có thể được tích hợp vào các cụm điều khiển có không gian lắp đặt hạn chế.

Thông số kỹ thuật FP03P-02-32-NC-V-74A-24D-36-XX

Thông số có thể thay đổi tùy cấu hình đặt hàng và phiên bản sản phẩm. Khi lựa chọn van cho hệ thống thực tế, cần đối chiếu đầy đủ yêu cầu về môi chất, áp suất, nhiệt độ, điện áp, chứng nhận khu vực nguy hiểm và kiểu kết nối.

Giải thích mã sản phẩm FP03P-02-32-NC-V-74A-24D-36-XX

Mã sản phẩm Bifold được cấu thành từ nhiều nhóm thông tin nhằm xác định chính xác cấu hình của van.

FP03P: dòng van điện từ tác động trực tiếp, lưu lượng thấp.

02: cấu hình kết nối theo dòng sản phẩm.

32: van 3/2.

NC: Normally Closed.

V: cấu hình tùy chọn của dòng van.

74A: phiên bản solenoid với cấu hình chứng nhận Ex emb.

24D: nguồn cấp 24 VDC.

36: phiên bản công suất 3,6 W.

XX: mã tùy chọn hoặc phiên bản hoàn thiện theo cấu hình đặt hàng.

Việc xác định chính xác toàn bộ mã sản phẩm rất quan trọng khi thay thế thiết bị hoặc thiết kế hệ thống mới, bởi các model có ngoại hình tương tự có thể khác nhau về chứng nhận, điện áp, công suất hoặc phương thức reset.

Các sản phẩm cùng hãng Bifold

Bifold cung cấp danh mục van và thiết bị điều khiển đa dạng cho các ứng dụng tự động hóa, điều khiển khí nén, instrumentation và dầu khí.

Một số dòng sản phẩm Bifold có thể tham khảo gồm:

Dòng van điện từ FP

• FP03P – Direct-Acting Solenoid Valve, Low Flow.
• FP06P – van điện từ tác động trực tiếp.
• FP10P – van điện từ tác động trực tiếp cho các ứng dụng lưu lượng cao hơn.
• FP12P – dòng van điện từ công nghiệp.
• FP15 – van điện từ cho các ứng dụng điều khiển công nghiệp.
• FP50 – dòng van điều khiển công nghiệp.
• FP100 – van điện từ và van điều khiển.
• FP200 – dòng van điều khiển cho ứng dụng công nghiệp.

Các dòng FP06P và FP10P có nhiều cấu hình về cổng kết nối, chứng nhận chống cháy nổ, điện áp và cơ chế reset, giúp lựa chọn thiết bị phù hợp với từng hệ thống.

Dòng van SJ

• SJ06
• SJJ06
• SJ Series

Đây là các dòng van được sử dụng cho những ứng dụng điều khiển khí và process, trong đó có các phiên bản tác động gián tiếp.

Các dòng sản phẩm Bifold khác

Ngoài van điện từ, Bifold còn cung cấp nhiều giải pháp cho hệ thống điều khiển và thiết bị process như:

• SV Series
• SVI Series
• SVP8X08
• FPS01
• FPS10
• AXIS Series
• PSV5
• PSV5E
• FP Series

Danh mục sản phẩm được phát triển để đáp ứng các yêu cầu khác nhau về điều khiển lưu chất, khí nén, áp suất và tự động hóa trong môi trường công nghiệp.

Lợi ích khi sử dụng van điện từ Bifold FP03P

Lựa chọn FP03P-02-32-NC-V-74A-24D-36-XX mang lại nhiều lợi ích cho hệ thống tự động hóa:

• Điều khiển trực tiếp, phản hồi nhanh.
• Thiết kế nhỏ gọn, dễ tích hợp.
• Phù hợp với các ứng dụng lưu lượng thấp.
• Sử dụng nguồn 24 VDC phổ biến trong công nghiệp.
• Có phiên bản đáp ứng yêu cầu sử dụng trong môi trường nguy hiểm.
• Dễ dàng tích hợp với hệ thống điều khiển tự động.
• Phù hợp cho các ứng dụng instrumentation và process control.
• Có nhiều model cùng dòng để lựa chọn khi cần mở rộng hệ thống.

Mua FP03P-02-32-NC-V-74A-24D-36-XX Bifold chính hãng

FP03P-02-32-NC-V-74A-24D-36-XX là lựa chọn phù hợp cho các hệ thống cần van điện từ tác động trực tiếp, lưu lượng thấp, nguồn 24 VDC và yêu cầu chứng nhận chống cháy nổ.

Khi mua van Bifold, nên cung cấp đầy đủ mã sản phẩm và yêu cầu kỹ thuật của hệ thống để đảm bảo lựa chọn đúng cấu hình, đặc biệt đối với các ứng dụng trong khu vực nguy hiểm.
