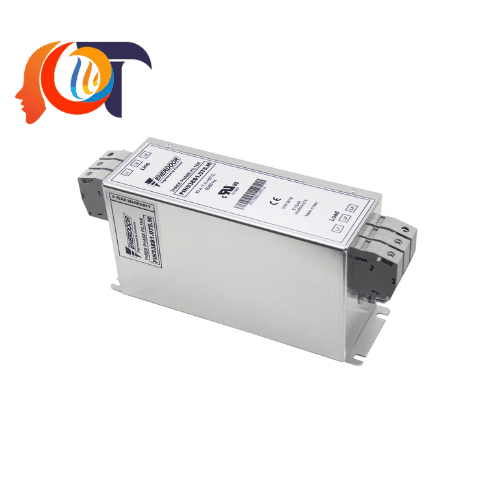

FIN538S1.180.M ENERDOOR – Bộ lọc nhiễu EMI/RFI 3 pha 180A, 600VAC

1. Giới thiệu FIN538S1.180.M ENERDOOR

FIN538S1.180.M ENERDOOR là bộ lọc nhiễu điện từ ba pha (Three Phase EMI/RFI Filter), được thiết kế để giảm nhiễu điện từ phát sinh trong các hệ thống điện và dây chuyền tự động hóa công nghiệp. Thiết bị thuộc dòng FIN538S1 của Enerdoor, phù hợp với các ứng dụng sử dụng nguồn điện ba pha có điện áp danh định 600VAC.

Với dòng điện định mức 180A, FIN538S1.180.M phù hợp để xem xét cho tủ điện công nghiệp, hệ thống truyền động, máy móc tự động và các thiết bị công suất lớn. Bộ lọc giúp giảm nhiễu dẫn truyền trên đường nguồn, góp phần hạn chế ảnh hưởng của nhiễu điện từ đến thiết bị và hệ thống điện xung quanh.

Sản phẩm hỗ trợ suy giảm nhiễu ở cả chế độ chung (Common Mode) và chế độ vi sai (Differential Mode). Đây là hai dạng nhiễu thường gặp trong hệ thống sử dụng biến tần, bộ nguồn công suất và thiết bị đóng cắt điện tử.

Ngoài khả năng lọc nhiễu, FIN538S1.180.M còn sử dụng kiểu đấu nối terminal block, thuận tiện cho việc đấu dây trong phạm vi thiết kế tủ điện phù hợp. Thiết bị là lựa chọn đáng cân nhắc khi doanh nghiệp cần nâng cao khả năng tương thích điện từ (EMC) cho hệ thống điện công nghiệp.

2. Đặc điểm kỹ thuật của FIN538S1.180.M

FIN538S1.180.M thuộc dòng bộ lọc ba pha FIN538S1 của Enerdoor. Sản phẩm được thiết kế cho các hệ thống công suất lớn cần kiểm soát nhiễu điện từ trên đường cấp nguồn.

Các đặc điểm nổi bật gồm:

• Dòng điện định mức 180A: Phù hợp với hệ thống điện công nghiệp có dòng tải tương ứng sau khi đánh giá điều kiện vận hành.
• Điện áp danh định 600VAC: Hỗ trợ ứng dụng trong hệ thống điện ba pha nằm trong giới hạn thiết kế.
• Lọc nhiễu EMI/RFI: Giảm nhiễu điện từ dẫn truyền trên đường nguồn.
• Suy giảm nhiễu hai chế độ: Hỗ trợ giảm nhiễu Common Mode và Differential Mode.
• Dòng rò thấp: Tài liệu dòng FIN538S1 công bố dòng rò dưới 10mA trong điều kiện thử nghiệm thông thường.
• Đấu nối terminal block: Phù hợp với phương án đấu dây bằng đầu nối siết vít.
• Thiết kế công nghiệp: Có thể tích hợp trong hệ thống tủ điện và dây chuyền tự động hóa theo yêu cầu lắp đặt.

Bảng thông số kỹ thuật

Lưu ý: Các thông số kích thước và khối lượng được tham khảo từ bảng dữ liệu FIN538S1 của Enerdoor. Điều kiện dòng rò, nhiệt độ làm việc thực tế, chứng nhận và khả năng chịu dòng phải được đối chiếu với datasheet tương ứng trước khi thiết kế hoặc đặt hàng.

3. Ưu điểm của bộ lọc nhiễu FIN538S1.180.M ENERDOOR

Giảm nhiễu điện từ trong hệ thống điện ba pha

Nhiễu EMI/RFI có thể phát sinh từ biến tần, servo drive, bộ nguồn chuyển mạch và các thiết bị điện tử công suất. Nhiễu dẫn truyền theo đường nguồn có thể ảnh hưởng đến khả năng tương thích điện từ của thiết bị trong cùng hệ thống.

FIN538S1.180.M giúp suy giảm các thành phần nhiễu này khi được lựa chọn và lắp đặt đúng cách. Nhờ đó, thiết bị góp phần cải thiện chất lượng điện từ của hệ thống và hỗ trợ đáp ứng các yêu cầu EMC phù hợp.

Hỗ trợ bảo vệ hệ thống tự động hóa

Trong dây chuyền sản xuất, nhiều thiết bị điện tử hoạt động đồng thời trên cùng nguồn điện. Nhiễu điện từ có thể gây ảnh hưởng đến hoạt động của bộ điều khiển, thiết bị đo lường hoặc hệ thống truyền thông nếu giải pháp EMC chưa phù hợp.

Việc tích hợp bộ lọc FIN538S1.180.M tại vị trí thích hợp giúp giảm nhiễu dẫn truyền trên đường cấp nguồn. Giải pháp này đặc biệt hữu ích trong tủ điện có biến tần, hệ thống truyền động và máy móc công nghiệp.

Phù hợp với hệ thống dòng tải lớn

Với dòng điện định mức 180A, sản phẩm hướng đến các ứng dụng công nghiệp có công suất đáng kể. Thiết bị giúp doanh nghiệp triển khai giải pháp lọc nhiễu cho hệ thống nguồn ba pha mà không cần ghép nhiều bộ lọc dòng nhỏ nếu một model đơn lẻ đáp ứng được yêu cầu thiết kế.

Tuy nhiên, cần kiểm tra dòng tải liên tục, nhiệt độ môi trường, tiết diện dây dẫn, tổn hao công suất và điều kiện thông gió trước khi lựa chọn.

Thuận tiện khi tích hợp trong tủ điện

FIN538S1.180.M sử dụng kiểu kết nối terminal block. Cấu hình này hỗ trợ đấu nối dây nguồn theo thiết kế của tủ điện công nghiệp.

Khi lắp đặt, cần bố trí đường dây đầu vào và đầu ra hợp lý. Đồng thời, phải tuân thủ sơ đồ đấu nối, yêu cầu nối đất và mô-men siết đầu nối do nhà sản xuất quy định.

Hỗ trợ đáp ứng yêu cầu tương thích điện từ EMC

Dòng FIN538S1 được Enerdoor phát triển cho các ứng dụng cần giảm nhiễu điện từ trong môi trường công nghiệp. Nhà sản xuất cũng nêu khả năng hỗ trợ hướng đến các yêu cầu của tiêu chuẩn EN 61000-6-4.

Việc sử dụng bộ lọc không đồng nghĩa toàn bộ hệ thống tự động đạt chuẩn EMC. Kết quả cuối cùng còn phụ thuộc vào thiết kế tủ điện, nối đất, bố trí cáp, tải điện và kết quả thử nghiệm của thiết bị hoàn chỉnh.

4. Ứng dụng thực tế của FIN538S1.180.M

FIN538S1.180.M có thể được xem xét trong nhiều hệ thống sử dụng nguồn điện ba pha, đặc biệt khi cần kiểm soát nhiễu dẫn truyền.

Hệ thống biến tần và servo drive

• Giảm nhiễu dẫn truyền từ các hệ thống truyền động điện.
• Hỗ trợ thiết kế EMC cho tủ điều khiển động cơ.
• Ứng dụng trong máy CNC, máy công cụ và dây chuyền sản xuất tự động.
• Hỗ trợ kiểm soát nhiễu trên đường nguồn của thiết bị công suất.

Tủ điện công nghiệp

• Lắp đặt trong hệ thống cấp nguồn ba pha.
• Hỗ trợ giảm nhiễu điện từ truyền theo đường nguồn.
• Phù hợp với tủ điện điều khiển máy móc và thiết bị công nghiệp.
• Hỗ trợ thiết kế hệ thống theo yêu cầu tương thích điện từ.

Dây chuyền sản xuất tự động

• Ứng dụng trong hệ thống máy móc hoạt động liên tục.
• Hỗ trợ giảm ảnh hưởng của nhiễu dẫn truyền giữa các thiết bị điện.
• Phù hợp với các hệ thống có nhiều bộ truyền động và thiết bị điện tử công suất.

Hệ thống năng lượng tái tạo

• Xem xét sử dụng trong các hệ thống điện công suất có yêu cầu lọc nhiễu.
• Hỗ trợ thiết kế EMC cho một số ứng dụng điện công nghiệp và năng lượng.
• Cần xác nhận khả năng tương thích với bộ biến đổi công suất, cấu hình nối đất và điện áp thực tế.

5. Danh sách sản phẩm cùng hãng Enerdoor

Enerdoor cung cấp nhiều giải pháp lọc nhiễu điện từ, lọc sóng hài và cải thiện chất lượng điện năng. Tùy theo dòng điện, điện áp, cấu trúc nguồn và mục tiêu xử lý, doanh nghiệp có thể tham khảo các dòng sản phẩm sau.

Danh sách được tổng hợp từ các nhóm sản phẩm của Enerdoor. Tên model, dải công suất, điện áp và tình trạng cung cấp cần được xác nhận theo danh mục hiện hành của hãng.

Cách lựa chọn bộ lọc Enerdoor phù hợp

• Hệ thống ba pha 600VAC, dòng tải đến 180A: Tham khảo FIN538S1 với model được chọn theo dòng điện thực tế.
• Hệ thống công suất nhỏ: Có thể xem xét FIN538 nếu điện áp và khả năng lọc đáp ứng yêu cầu.
• Ứng dụng cần suy giảm nhiễu cao: So sánh FIN538S và FIN538S1 theo đường cong suy giảm nhiễu.
• Hệ thống dòng điện lớn: Tham khảo FIN539S hoặc các model FIN538S1 có dòng định mức cao hơn.
• Hệ thống có yêu cầu lọc sóng hài: Cần đánh giá Active Harmonic Filters hoặc Passive Harmonic Filters thay vì chỉ sử dụng bộ lọc EMI/RFI.
• Ứng dụng cần xử lý điện áp đầu ra biến tần: Xem xét dV/dt Filter hoặc Sine Wave Filter theo chiều dài cáp động cơ và thông số truyền động.

6. Hướng dẫn lựa chọn và lắp đặt FIN538S1.180.M

Để bộ lọc vận hành hiệu quả, doanh nghiệp cần đánh giá điều kiện điện và yêu cầu EMC của toàn hệ thống trước khi lựa chọn.

Xác định dòng tải: Dòng điện làm việc liên tục không được vượt giới hạn định mức áp dụng trong điều kiện lắp đặt thực tế. Cần xét đến nhiệt độ, tải quá độ và tổn hao công suất.

Kiểm tra điện áp và tần số: Đối chiếu điện áp nguồn, tần số và sơ đồ nguồn với thông số của bộ lọc.

Xác định loại nhiễu: Phân biệt nhiễu Common Mode, Differential Mode và sóng hài. Mỗi vấn đề có thể cần giải pháp xử lý khác nhau.

Bố trí dây dẫn: Tách biệt dây phía nguồn và phía tải để hạn chế ghép nhiễu trở lại. Tránh đi dây vòng hoặc kéo dài dây không cần thiết.

Nối đất đúng kỹ thuật: Thực hiện kết nối bảo vệ và nối đất theo hướng dẫn của nhà sản xuất. Nối đất không phù hợp có thể làm giảm hiệu quả lọc.

Kiểm tra điều kiện lắp đặt: Đảm bảo không gian tản nhiệt, khả năng cố định thiết bị, khoảng cách điện và khả năng tiếp cận khi bảo trì.

Đánh giá EMC sau lắp đặt: Với hệ thống có yêu cầu tuân thủ tiêu chuẩn, nên thực hiện đo kiểm trên thiết bị hoàn chỉnh thay vì chỉ dựa vào thông số riêng của bộ lọc.

7. Vì sao nên lựa chọn bộ lọc EMI/RFI Enerdoor?

Enerdoor phát triển các giải pháp kiểm soát nhiễu điện từ và chất lượng điện năng cho máy móc, hệ thống tự động hóa và thiết bị công nghiệp. Danh mục sản phẩm gồm bộ lọc một pha, ba pha, bộ lọc ba pha có trung tính, bộ lọc DC và các giải pháp xử lý sóng hài.

Với FIN538S1.180.M, doanh nghiệp có thể xem xét giải pháp lọc nhiễu ba pha cho hệ thống dòng tải lớn. Thiết bị hỗ trợ giảm nhiễu dẫn truyền, góp phần cải thiện khả năng tương thích điện từ khi được tích hợp đúng kỹ thuật.

Việc lựa chọn đúng bộ lọc giúp doanh nghiệp:

• Hỗ trợ kiểm soát nhiễu trên đường cấp nguồn.
• Cải thiện thiết kế EMC cho tủ điện và máy móc.
• Giảm nguy cơ ảnh hưởng lẫn nhau giữa các thiết bị điện tử.
• Tối ưu giải pháp lọc nhiễu theo dòng tải và điện áp thực tế.
• Xây dựng hệ thống điện công nghiệp phù hợp với yêu cầu vận hành.
