EXOR eX207 – Màn hình HMI công nghiệp 7 inch | IOT Master

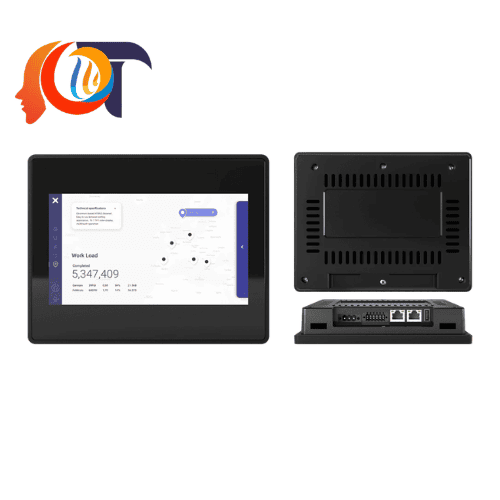

1. Giới thiệu màn hình HMI EXOR eX207

EXOR eX207 là màn hình HMI công nghiệp 7 inch của EXOR International, được thiết kế để giám sát và điều khiển máy móc trong các hệ thống tự động hóa. Thiết bị thuộc dòng eX200, kết hợp màn hình cảm ứng đa điểm, bộ xử lý hiệu năng cao và khả năng kết nối với nhiều thiết bị công nghiệp.

Với độ phân giải 1024 × 600 pixels, EXOR eX207 hiển thị rõ ràng các thông số vận hành, trạng thái thiết bị và giao diện điều khiển. Nhờ đó, người vận hành có thể theo dõi quy trình sản xuất và thao tác nhanh chóng ngay trên màn hình.

Bên cạnh khả năng hiển thị, EXOR eX207 còn hỗ trợ kết nối Ethernet, cổng truyền thông nối tiếp và CAN. Thiết bị sử dụng nền tảng Linux cùng phần mềm JMobile, giúp kỹ sư xây dựng giao diện HMI và tích hợp hệ thống thuận tiện hơn.

Đặc biệt, dòng eX200 hướng đến các ứng dụng Industry 4.0. Khi kết hợp với nền tảng CORVINA và các tùy chọn tương thích, thiết bị có thể hỗ trợ kết nối từ xa và trao đổi dữ liệu phục vụ quản lý sản xuất.

Với thiết kế nhỏ gọn, khả năng kết nối linh hoạt và giao diện cảm ứng hiện đại, màn hình HMI EXOR eX207 là giải pháp phù hợp cho máy móc công nghiệp, dây chuyền sản xuất và hệ thống điều khiển tự động.

2. Thông số kỹ thuật màn hình EXOR eX207

EXOR eX207 đáp ứng nhu cầu hiển thị và điều khiển trong nhiều ứng dụng công nghiệp. Dưới đây là những thông số kỹ thuật chính của sản phẩm.

Lưu ý: Thông số được tham khảo từ tài liệu EXOR eX207. Vui lòng kiểm tra datasheet và mã đặt hàng cụ thể trước khi lựa chọn thiết bị.

3. Ưu điểm nổi bật của EXOR eX207

Màn hình cảm ứng 7 inch, hiển thị rõ nét

EXOR eX207 sở hữu màn hình TFT màu 7 inch với độ phân giải 1024 × 600 pixels. Nhờ đó, thiết bị hiển thị rõ các thông số vận hành, biểu đồ, cảnh báo và trạng thái máy.

Ngoài ra, công nghệ cảm ứng điện dung đa điểm giúp thao tác trực quan hơn. Người vận hành có thể chuyển màn hình, thay đổi thông số hoặc truy cập chức năng điều khiển nhanh chóng.

Hiệu năng xử lý mạnh mẽ

Thiết bị sử dụng bộ xử lý RISC 64-bit bốn nhân, tốc độ 1,6 GHz. Kết hợp với RAM 2 GB và bộ nhớ Flash 4 GB, EXOR eX207 đáp ứng nhu cầu vận hành các ứng dụng HMI trên nền tảng JMobile.

Cấu hình này phù hợp với các giao diện giám sát có nhiều thông số và màn hình chức năng. Đồng thời, nền tảng Linux hỗ trợ xây dựng hệ thống vận hành ổn định và thuận tiện cho tích hợp.

Kết nối linh hoạt với thiết bị công nghiệp

EXOR eX207 được trang bị hai cổng Ethernet, một cổng Serial cấu hình linh hoạt và một cổng CAN cách ly. Nhờ vậy, thiết bị có thể kết nối với nhiều thành phần trong hệ thống tự động hóa.

Các cổng giao tiếp hỗ trợ kỹ sư thiết kế hệ thống theo nhu cầu thực tế. Tuy nhiên, giao thức truyền thông cụ thể còn phụ thuộc vào thiết bị kết nối, trình điều khiển và cấu hình phần mềm.

Hỗ trợ kết nối và giám sát từ xa

EXOR eX207 hỗ trợ các giải pháp kết nối từ xa thông qua CORVINA theo cấu hình và giấy phép tương ứng. Khi được triển khai phù hợp, hệ thống có thể hỗ trợ truy cập dữ liệu, giám sát thiết bị và trao đổi thông tin giữa nhà máy với nền tảng quản lý.

Đây là lợi thế đối với doanh nghiệp đang từng bước chuyển đổi số. Nhờ kết nối dữ liệu, đội ngũ kỹ thuật có thêm công cụ để theo dõi hoạt động và hỗ trợ xử lý sự cố.

Thiết kế phù hợp với môi trường công nghiệp

Mặt trước của EXOR eX207 đạt cấp bảo vệ IP66 khi lắp đặt đúng hướng dẫn. Đặc điểm này giúp bảo vệ mặt trước khỏi bụi và tia nước mạnh trong điều kiện thử nghiệm quy định.

Bên cạnh đó, thiết bị có dải nhiệt độ hoạt động từ -20°C đến +55°C. Vì vậy, EXOR eX207 phù hợp với nhiều môi trường sản xuất trong phạm vi thông số cho phép.

4. Ứng dụng thực tế của màn hình HMI EXOR eX207

EXOR eX207 có thể sử dụng trong nhiều hệ thống điều khiển và giám sát công nghiệp. Tùy theo cấu hình phần mềm, thiết bị kết nối và yêu cầu vận hành, màn hình có thể đảm nhiệm các chức năng sau.

Dây chuyền sản xuất tự động

Trong dây chuyền sản xuất, HMI giúp người vận hành theo dõi trạng thái máy và các thông số quan trọng. EXOR eX207 có thể hiển thị tốc độ, nhiệt độ, áp suất, thời gian chu kỳ và trạng thái cảnh báo khi hệ thống cung cấp các dữ liệu này.

Nhờ giao diện trực quan, người vận hành dễ dàng nhận biết tình trạng thiết bị. Đồng thời, kỹ thuật viên có thể sử dụng giao diện để thực hiện các thao tác điều khiển được phân quyền.

Máy đóng gói và máy chế biến

Các máy đóng gói thường cần giao diện điều khiển đơn giản, dễ sử dụng và có khả năng cập nhật thông số nhanh. EXOR eX207 có thể hiển thị công thức sản xuất, số lượng sản phẩm, tốc độ máy và thông báo lỗi.

Ngoài ra, màn hình hỗ trợ xây dựng giao diện phù hợp với từng quy trình. Điều này giúp người vận hành giảm thao tác thủ công và nâng cao tính nhất quán khi chuyển đổi sản phẩm.

Hệ thống PLC và điều khiển máy

EXOR eX207 có thể đóng vai trò giao diện vận hành cho hệ thống PLC tương thích. Thiết bị giúp hiển thị trạng thái đầu vào, đầu ra, thông số quá trình và các cảnh báo do chương trình điều khiển cung cấp.

Với các cổng Ethernet và Serial, kỹ sư có thể lựa chọn phương án kết nối theo kiến trúc hệ thống. Trước khi triển khai, cần xác nhận giao thức và trình điều khiển phù hợp với từng dòng PLC.

Hệ thống giám sát năng lượng và thiết bị

Trong các hệ thống quản lý năng lượng, HMI có thể hiển thị dữ liệu từ đồng hồ đo, bộ điều khiển và thiết bị giám sát tương thích. EXOR eX207 giúp người vận hành theo dõi các thông số như điện áp, dòng điện, công suất và trạng thái hoạt động.

Khi kết hợp với hệ thống thu thập dữ liệu, thiết bị còn hỗ trợ xây dựng giao diện tổng quan để quản lý vận hành thuận tiện hơn.

Ứng dụng IIoT và nhà máy thông minh

EXOR eX207 thuộc dòng eX200 được phát triển cho nhu cầu kết nối dữ liệu công nghiệp. Khi sử dụng cùng các giải pháp phần mềm và dịch vụ tương thích, thiết bị có thể hỗ trợ trao đổi dữ liệu với hệ thống quản lý hoặc nền tảng IIoT.

Đây là hướng triển khai phù hợp cho doanh nghiệp muốn nâng cao khả năng giám sát. Tuy nhiên, tính năng cụ thể phụ thuộc vào cấu hình, giấy phép phần mềm và kiến trúc mạng được lựa chọn.

5. Phần mềm lập trình và khả năng tích hợp

EXOR eX207 sử dụng JMobile Studio, phần mềm phát triển giao diện HMI của EXOR. Công cụ này hỗ trợ kỹ sư xây dựng giao diện vận hành theo yêu cầu của máy móc và quy trình sản xuất.

Với JMobile Studio, người dùng có thể thiết kế màn hình giám sát, hiển thị dữ liệu, tạo cảnh báo và cấu hình các chức năng vận hành phù hợp.

Các khả năng triển khai tiêu biểu gồm:

• Thiết kế giao diện vận hành theo từng ứng dụng.
• Hiển thị thông số và trạng thái thiết bị theo thời gian thực.
• Xây dựng màn hình cảnh báo và thông tin vận hành.
• Kết nối với PLC và thiết bị công nghiệp tương thích.
• Tổ chức giao diện giám sát cho nhiều chức năng của máy.
• Hỗ trợ mở rộng kết nối dữ liệu theo cấu hình hệ thống.

Ngoài ra, EXOR eX207 có tùy chọn CORVINA Remote Connectivity và CODESYS Control. Doanh nghiệp cần xác nhận giấy phép, phiên bản phần mềm và khả năng tương thích trước khi triển khai.

6. Các sản phẩm HMI cùng hãng EXOR

EXOR cung cấp nhiều dòng HMI công nghiệp với kích thước màn hình, khả năng kết nối và tính năng khác nhau. Dưới đây là một số model cùng dòng hoặc cùng nhóm ứng dụng để doanh nghiệp tham khảo.

Thông tin model và kích thước được tham khảo từ danh mục EXOR. Cổng giao tiếp và tính năng cụ thể khác nhau giữa phiên bản eX200 tiêu chuẩn và eX200 Web.

Các dòng sản phẩm khác của EXOR

Ngoài dòng eX200, EXOR còn phát triển nhiều giải pháp phục vụ tự động hóa và công nghiệp IIoT.

• eX700 Series: HMI và giải pháp điều khiển tích hợp cho các ứng dụng tự động hóa.
• eXtreme Series: HMI hướng đến môi trường ngoài trời và điều kiện làm việc khắc nghiệt.
• eSMART Series: HMI công nghiệp tập trung vào hiệu quả chi phí và khả năng đáp ứng các ứng dụng phổ biến.
• JSmart Series: HMI với các lựa chọn kết nối và cấu hình phù hợp cho từng ứng dụng.
• Mobile HMI Series: HMI cầm tay phục vụ vận hành máy móc và các ứng dụng cần tính di động.
• MicroEdge Series: Giải pháp Edge Gateway và Edge Computing cho kết nối dữ liệu công nghiệp.
• Xedge Series: Máy tính công nghiệp phục vụ xử lý dữ liệu và ứng dụng Edge.
• eXware Series: Giải pháp phần cứng cho các ứng dụng IoT và điện toán biên.
• JMobile Suite: Bộ công cụ phần mềm thiết kế giao diện và kết nối công nghiệp.
• CORVINA: Nền tảng IIoT hỗ trợ kết nối, quản lý và khai thác dữ liệu thiết bị.

Doanh nghiệp nên lựa chọn dòng sản phẩm theo kích thước màn hình, số lượng giao tiếp, điều kiện lắp đặt và yêu cầu kết nối dữ liệu.

7. So sánh EXOR eX207 và eX207 Web

Mặc dù có cùng kích thước màn hình 7 inch, EXOR eX207 và eX207 Web phục vụ những nhu cầu triển khai khác nhau.

Nên chọn EXOR eX207 khi hệ thống cần kết nối nhiều thiết bị công nghiệp qua Ethernet, Serial hoặc CAN.

Trong khi đó, EXOR eX207 Web phù hợp hơn với kiến trúc sử dụng ứng dụng web tương thích. Việc lựa chọn cần dựa trên phần mềm hiện có, giao thức truyền thông và yêu cầu của dự án.

8. Hướng dẫn lựa chọn màn hình HMI EXOR eX207

Để lựa chọn đúng thiết bị, doanh nghiệp nên xem xét các yếu tố kỹ thuật trước khi đặt hàng.

Kích thước màn hình: Màn hình 7 inch phù hợp với nhiều máy công nghiệp có không gian lắp đặt vừa phải. Nếu cần hiển thị nhiều biểu đồ hoặc thông số cùng lúc, có thể cân nhắc eX210 hoặc eX215.

Giao tiếp PLC: Kiểm tra cổng kết nối và giao thức truyền thông của PLC. EXOR eX207 có Ethernet, Serial và CAN, nhưng vẫn cần xác nhận tính tương thích với thiết bị thực tế.

Phần mềm: Xác định hệ thống sử dụng JMobile runtime hay ứng dụng web. Đây là yếu tố quan trọng để lựa chọn giữa eX207 và eX207 Web.

Điều kiện lắp đặt: Kiểm tra kích thước khoét tủ, nguồn cấp, nhiệt độ vận hành và cấp bảo vệ. Mặt sau thiết bị có cấp bảo vệ IP20 nên cần được lắp trong tủ hoặc môi trường phù hợp.

Tính năng mở rộng: Nếu dự án cần kết nối từ xa hoặc chạy chức năng điều khiển bằng CODESYS, hãy xác nhận tùy chọn và giấy phép tương ứng.

Việc xác định đúng yêu cầu ngay từ đầu sẽ giúp giảm thời gian tích hợp, hạn chế phát sinh chi phí và nâng cao hiệu quả vận hành.

9. Mua màn hình HMI EXOR eX207 tại IOT Master

EXOR eX207 là giải pháp HMI phù hợp cho doanh nghiệp cần giao diện vận hành trực quan, khả năng kết nối linh hoạt và hỗ trợ tích hợp với hệ thống tự động hóa.

IOT Master hỗ trợ tư vấn lựa chọn màn hình HMI theo yêu cầu của từng ứng dụng. Đội ngũ kỹ thuật có thể cùng khách hàng xem xét kích thước màn hình, cổng giao tiếp, khả năng kết nối PLC và phương án triển khai.

Khi yêu cầu báo giá EXOR eX207, doanh nghiệp nên cung cấp thêm thông tin về dòng PLC đang sử dụng, phần mềm HMI hiện có và các giao thức cần kết nối. Những thông tin này giúp xác định cấu hình phù hợp với dự án.
