DFK 200 VCP – Bộ phụ kiện lắp đặt ống gió Duct Fixing Kit

1. Giới thiệu DFK 200 VCP

DFK 200 VCP (Duct Fixing Kit) là bộ phụ kiện lắp đặt chuyên dụng cho các ứng dụng đo áp suất trong hệ thống thông gió và điều hòa không khí HVAC. Sản phẩm được sử dụng để lấy áp suất từ bên trong ống gió và dẫn tín hiệu áp suất đến thiết bị đo hoặc công tắc chênh áp.

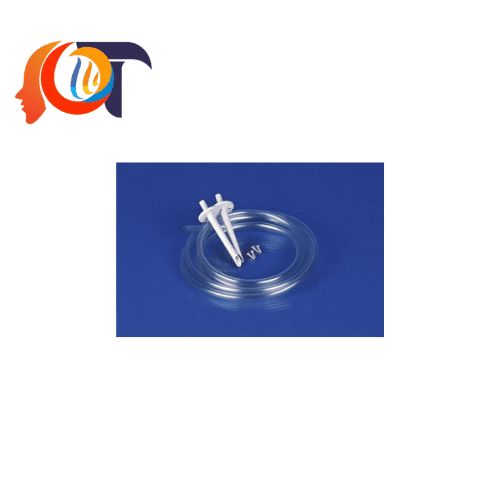

DFK 200 được thiết kế để hỗ trợ lắp đặt nhanh chóng, thuận tiện và đảm bảo kết nối áp suất phù hợp. Bộ phụ kiện gồm hai đầu lấy áp bằng nhựa có đế lắp tích hợp, ống dẫn PVC dài 2 m và bốn vít cố định.

Trong hệ thống HVAC, việc lắp đặt đúng phụ kiện lấy áp đóng vai trò quan trọng. Nhờ đó, thiết bị đo có thể giám sát chênh áp giữa hai vị trí trong đường ống. Dữ liệu này giúp người vận hành kiểm tra trạng thái bộ lọc, quạt thông gió và các thành phần khác của hệ thống.

DFK 200 VCP là giải pháp phù hợp khi cần lắp đặt công tắc chênh áp hoặc thiết bị đo áp suất cho hệ thống ống gió. Sản phẩm cũng hỗ trợ quá trình bảo trì và thay thế phụ kiện trong các công trình HVAC.

2. Đặc điểm nổi bật của DFK 200 VCP

DFK 200 VCP được thiết kế với các thành phần cơ bản, đáp ứng nhu cầu lấy áp suất trong hệ thống thông gió công nghiệp và dân dụng.

• Bộ phụ kiện đồng bộ: Bao gồm đầu lấy áp, ống PVC và vít cố định.
• Hai đầu lấy áp: Hỗ trợ kết nối hai điểm áp suất trong ứng dụng đo chênh áp.
• Ống PVC dài 2 m: Tạo kết nối giữa đầu lấy áp và thiết bị đo.
• Đế lắp tích hợp: Hỗ trợ cố định đầu lấy áp trên thành ống gió.
• Lắp đặt thuận tiện: Cấu tạo đơn giản, phù hợp với công tác thi công và bảo trì HVAC.
• Ứng dụng linh hoạt: Có thể sử dụng với các thiết bị đo áp suất tương thích, tùy theo yêu cầu kết nối của hệ thống.

Bảng thông số kỹ thuật DFK 200 VCP

Lưu ý: Các thông tin trên được tổng hợp từ tài liệu kỹ thuật của dòng sản phẩm DFK 200. Khách hàng nên xác nhận mã hàng và cấu hình thực tế trước khi đặt mua.

3. Nguyên lý hoạt động của DFK 200 VCP

DFK 200 VCP hỗ trợ lấy áp suất tại các vị trí được lựa chọn trên đường ống gió. Hai đầu lấy áp được lắp tại các điểm cần kiểm tra. Sau đó, ống PVC dẫn áp suất đến các cổng kết nối của thiết bị đo.

Khi kết hợp với công tắc chênh áp hoặc cảm biến áp suất phù hợp, hệ thống có thể xác định sự khác biệt áp suất giữa hai vị trí. Từ đó, người vận hành có thể đánh giá trạng thái hoạt động của hệ thống thông gió.

Ví dụ, khi bộ lọc không khí tích tụ bụi, trở lực của bộ lọc có thể tăng lên. Chênh áp giữa đầu vào và đầu ra bộ lọc cũng thay đổi. Thiết bị giám sát áp suất sẽ hỗ trợ phát hiện tình trạng này theo ngưỡng cài đặt.

Nhờ đó, DFK 200 góp phần hoàn thiện hệ thống giám sát áp suất và hỗ trợ công tác bảo trì thiết bị HVAC.

4. Ứng dụng thực tế của DFK 200 VCP

DFK 200 VCP phù hợp với nhiều ứng dụng lấy áp suất trong hệ thống thông gió và điều hòa không khí.

Giám sát bộ lọc không khí

Bộ phụ kiện hỗ trợ kết nối thiết bị đo chênh áp tại hai phía của bộ lọc. Qua đó, hệ thống có thể theo dõi sự thay đổi áp suất khi bộ lọc bám bụi.

Ứng dụng này giúp kỹ thuật viên xác định thời điểm cần kiểm tra hoặc thay thế bộ lọc. Đồng thời, doanh nghiệp có thể duy trì hiệu quả vận hành của hệ thống xử lý không khí.

Giám sát quạt thông gió

DFK 200 có thể được sử dụng với công tắc chênh áp phù hợp để kiểm tra trạng thái áp suất liên quan đến hoạt động của quạt.

Khi kết hợp với hệ thống điều khiển, tín hiệu áp suất có thể hỗ trợ phát hiện tình trạng quạt không tạo đủ áp suất theo yêu cầu. Tuy nhiên, khả năng xác nhận trạng thái chạy của quạt phụ thuộc vào thiết kế và vị trí lấy áp thực tế.

Hệ thống HVAC trong tòa nhà

Trong các tòa nhà thương mại, trung tâm dữ liệu, bệnh viện và nhà máy, hệ thống HVAC cần được giám sát thường xuyên.

DFK 200 hỗ trợ lắp đặt các điểm lấy áp trên đường ống gió. Nhờ đó, thiết bị đo có thể phục vụ kiểm tra áp suất và chênh áp trong quá trình vận hành.

Hệ thống tự động hóa tòa nhà BMS

Khi sử dụng cùng cảm biến hoặc công tắc chênh áp tương thích, DFK 200 hỗ trợ triển khai các điểm đo trong hệ thống quản lý tòa nhà BMS.

Tín hiệu từ thiết bị đo có thể được sử dụng để giám sát, cảnh báo hoặc điều khiển khi cấu hình hệ thống đáp ứng yêu cầu. Đây là giải pháp hữu ích cho các công trình cần nâng cao hiệu quả quản lý năng lượng và bảo trì.

5. Ưu điểm khi sử dụng DFK 200 VCP

Lắp đặt thuận tiện

DFK 200 cung cấp các phụ kiện cần thiết cho việc lấy áp suất trên ống gió. Nhờ cấu tạo đơn giản, kỹ thuật viên có thể dễ dàng bố trí các điểm lấy áp theo thiết kế hệ thống.

Hỗ trợ đo chênh áp ổn định

Việc sử dụng đầu lấy áp và ống dẫn phù hợp giúp kết nối đường áp suất với thiết bị đo. Tuy nhiên, độ tin cậy của kết quả còn phụ thuộc vào vị trí lắp đặt, độ kín của đường ống và điều kiện vận hành.

Hỗ trợ bảo trì hệ thống HVAC

Khi kết hợp với thiết bị giám sát chênh áp, DFK 200 giúp xây dựng các điểm đo phục vụ kiểm tra bộ lọc, quạt và đường ống gió.

Nhờ đó, kỹ thuật viên có thêm dữ liệu để đánh giá tình trạng thiết bị. Công tác kiểm tra định kỳ cũng trở nên thuận tiện hơn.

Phù hợp với nhiều thiết bị đo tương thích

DFK 200 có thể được sử dụng cùng các công tắc chênh áp hoặc cảm biến áp suất có cổng kết nối phù hợp. Trước khi lắp đặt, cần kiểm tra yêu cầu kỹ thuật của từng thiết bị để đảm bảo khả năng tương thích.

6. Các sản phẩm cùng hãng VCP và thiết bị sử dụng cùng DFK 200

VCP (Ventilation Control Products) cung cấp các giải pháp đo và giám sát áp suất phục vụ hệ thống thông gió, HVAC và tự động hóa tòa nhà.

Bên cạnh DFK 200, khách hàng có thể tham khảo các dòng thiết bị sau để xây dựng hệ thống giám sát áp suất hoàn chỉnh.

Danh sách tham khảo theo các dòng thiết bị liên quan trong tài liệu kỹ thuật. Cần xác nhận tình trạng cung cấp và mã model hiện hành với nhà sản xuất hoặc nhà phân phối.

Một số model PDM đáng chú ý

PDM 201: Phù hợp với các ứng dụng đo chênh áp thấp. Tùy cấu hình, thiết bị hỗ trợ các dải đo như 0–25 Pa, 0–40 Pa, 0–50 Pa hoặc 0–125 Pa.

PDM 202: Được sử dụng cho các ứng dụng cần dải đo cao hơn. Các dải tham khảo gồm 0–250 Pa, 0–500 Pa, 0–750 Pa và 0–1.250 Pa.

PDM 211: Phù hợp với ứng dụng cần theo dõi chênh áp hai chiều. Các dải tham khảo gồm ±25 Pa, ±40 Pa, ±50 Pa và ±125 Pa.

Các model PDM có thể có tùy chọn màn hình LCD và tín hiệu đầu ra khác nhau. Vì vậy, doanh nghiệp nên xác định dải đo, tín hiệu điều khiển và yêu cầu kết nối trước khi lựa chọn.

7. Hướng dẫn lựa chọn và lắp đặt DFK 200 VCP

Để sử dụng DFK 200 hiệu quả, cần lưu ý một số yếu tố kỹ thuật trong quá trình lắp đặt.

Bước 1: Xác định vị trí lấy áp

Lựa chọn vị trí phù hợp trên ống gió hoặc hai phía của bộ lọc. Vị trí lấy áp cần đáp ứng yêu cầu đo lường của hệ thống.

Bước 2: Cố định đầu lấy áp

Sử dụng đế lắp và vít đi kèm để cố định đầu lấy áp trên thành ống gió. Đảm bảo điểm lắp chắc chắn và hạn chế rò rỉ khí.

Bước 3: Kết nối ống PVC

Nối ống dẫn áp suất từ đầu lấy áp đến cổng áp suất của thiết bị. Kiểm tra chiều dài, độ kín và tình trạng đường ống trước khi vận hành.

Bước 4: Kiểm tra thiết bị đo

Đối chiếu ký hiệu cổng áp suất dương và âm theo hướng dẫn của nhà sản xuất. Kết nối đúng giúp thiết bị nhận diện chính xác chênh áp cần đo.

Bước 5: Kiểm tra và bảo trì

Kiểm tra đường ống định kỳ để phát hiện tình trạng gập, tắc nghẽn hoặc rò rỉ. Đồng thời, vệ sinh và bảo trì theo điều kiện vận hành thực tế.
