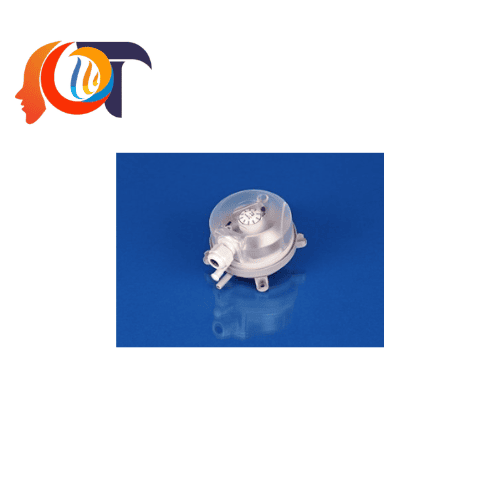

930.80 222511N VCP – Công tắc chênh áp gió 20–300 Pa

1. Giới thiệu 930.80 222511N VCP

930.80 222511N VCP là công tắc chênh áp gió thuộc dòng 930-series của VCP (Ventilation Control Products), thương hiệu chuyên cung cấp thiết bị giám sát áp suất cho hệ thống thông gió và điều hòa không khí. Sản phẩm được thiết kế để giám sát chênh lệch áp suất không khí và kích hoạt tiếp điểm điện khi áp suất đạt ngưỡng cài đặt.

Với dải điều chỉnh từ 20 đến 300 Pa, thiết bị phù hợp để giám sát bộ lọc gió, quạt thông gió và các hệ thống HVAC. Nhờ cơ chế đóng/ngắt ON/OFF, công tắc có thể gửi tín hiệu cảnh báo hoặc trạng thái vận hành đến hệ thống điều khiển.

Điểm nổi bật của VCP 930.80 222511N là khả năng điều chỉnh ngưỡng áp suất bằng núm xoay có thang chia. Vì vậy, kỹ thuật viên có thể thiết lập mức áp suất phù hợp với yêu cầu vận hành của hệ thống.

Sản phẩm là lựa chọn đáng cân nhắc cho các doanh nghiệp đang tìm kiếm công tắc chênh áp gió VCP, cảm biến chênh áp HVAC và thiết bị giám sát áp suất cho hệ thống thông gió.

2. Đặc điểm nổi bật của công tắc chênh áp VCP 930.80 222511N

VCP 930.80 222511N được thiết kế để giám sát áp suất thấp trong các ứng dụng thông gió công nghiệp và dân dụng. Thiết bị tập trung vào khả năng vận hành ổn định, cài đặt đơn giản và tích hợp với mạch điều khiển.

• Dải áp suất 20–300 Pa: Phù hợp với nhiều ứng dụng giám sát áp suất thấp.
• Ngõ ra ON/OFF: Phát tín hiệu đóng/ngắt khi áp suất đạt ngưỡng chuyển mạch.
• Ngưỡng cài đặt linh hoạt: Núm điều chỉnh có thang chia giúp thiết lập áp suất thuận tiện.
• Độ chênh chuyển mạch 10 Pa: Hỗ trợ xác định khoảng chênh giữa các trạng thái chuyển mạch theo thông số công bố.
• Cấp bảo vệ IP54: Hỗ trợ bảo vệ thiết bị trước bụi và nước bắn trong điều kiện phù hợp.
• Điện áp chuyển mạch: Tối đa 250 VAC theo thông số nhà sản xuất.
• Thiết kế gọn nhẹ: Khối lượng khoảng 150 g, thuận tiện khi lắp đặt trong tủ hoặc trên hệ thống HVAC.
• Độ bền cơ học: Tuổi thọ cơ học công bố trên 10 triệu chu kỳ chuyển mạch.

Nhờ những đặc điểm này, thiết bị có thể hỗ trợ giám sát tình trạng quạt, bộ lọc và áp suất trong đường ống gió. Tuy nhiên, cần lựa chọn ngưỡng cài đặt phù hợp với thông số vận hành của từng hệ thống.

3. Bảng thông số kỹ thuật VCP 930.80 222511N

Lưu ý: Dòng điện tải cần được đối chiếu với loại tải và tài liệu kỹ thuật trước khi đấu nối. Dải áp suất cài đặt không đồng nghĩa với áp suất vận hành tối đa của thiết bị.

4. Nguyên lý hoạt động của công tắc chênh áp gió VCP 930.80 222511N

VCP 930.80 222511N hoạt động dựa trên sự chênh lệch áp suất giữa hai cổng đo. Hai cổng được ký hiệu P1 (+) và P2 (-).

Khi hệ thống vận hành, áp suất tại hai vị trí tạo ra một mức chênh lệch. Màng cảm biến bên trong thiết bị phản ứng với sự thay đổi này. Khi chênh áp đạt ngưỡng đã cài đặt, tiếp điểm điện sẽ chuyển trạng thái.

Quá trình hoạt động có thể mô tả qua ba bước:

1. Tiếp nhận áp suất: Hai cổng đo nhận áp suất từ các vị trí cần giám sát.
2. So sánh chênh áp: Màng cảm biến phản ứng với chênh lệch giữa hai phía.
3. Chuyển mạch điện: Tiếp điểm ON/OFF thay đổi trạng thái khi đạt điều kiện chuyển mạch.

Tín hiệu từ công tắc có thể được đưa đến bộ điều khiển, rơ-le hoặc hệ thống quản lý tòa nhà. Tùy thiết kế mạch, tín hiệu này có thể dùng để cảnh báo, giám sát trạng thái quạt hoặc hỗ trợ điều khiển thiết bị.

Lưu ý: VCP 930.80 222511N là công tắc áp suất, không phải cảm biến truyền tín hiệu analog liên tục 4–20 mA. Nếu cần theo dõi giá trị áp suất liên tục trên PLC hoặc BMS, doanh nghiệp nên xem xét thiết bị đo chênh áp có ngõ ra tương ứng.

5. Ứng dụng thực tế của VCP 930.80 222511N

Công tắc chênh áp gió VCP 930.80 222511N được sử dụng trong nhiều hệ thống thông gió và điều hòa không khí. Thiết bị giúp phát hiện sự thay đổi áp suất và hỗ trợ hệ thống điều khiển phản ứng kịp thời.

Giám sát bộ lọc gió HVAC

Khi bụi tích tụ, bộ lọc gió có thể tạo ra mức chênh áp cao hơn bình thường. VCP 930.80 222511N giúp giám sát sự thay đổi này.

Khi chênh áp đạt ngưỡng cài đặt, thiết bị chuyển trạng thái tiếp điểm. Tín hiệu có thể được sử dụng để cảnh báo kiểm tra hoặc thay thế bộ lọc.

Giám sát quạt thông gió

Trong hệ thống HVAC, quạt cần tạo ra áp suất phù hợp để duy trì lưu lượng không khí. Công tắc chênh áp hỗ trợ xác nhận điều kiện áp suất theo thiết kế.

Thiết bị có thể được sử dụng để giám sát trạng thái hoạt động của quạt thông gió và hỗ trợ phát hiện sự cố. Tuy nhiên, việc xác nhận quạt chạy hay dừng cần dựa trên cách bố trí điểm đo và ngưỡng chuyển mạch thực tế.

Giám sát áp suất trong đường ống gió

VCP 930.80 222511N có thể được lắp đặt để giám sát chênh áp giữa hai vị trí trong hệ thống ống gió.

Ứng dụng này phù hợp với các hệ thống thông gió thương mại, nhà xưởng và công trình công nghiệp. Ngoài ra, tín hiệu chuyển mạch còn có thể được đưa về tủ điều khiển để phục vụ cảnh báo.

Hệ thống AHU và FCU

Trong hệ thống điều hòa không khí, thiết bị hỗ trợ giám sát điều kiện áp suất tại các vị trí phù hợp. Khi tích hợp với bộ điều khiển, công tắc có thể góp phần nâng cao khả năng theo dõi và bảo trì hệ thống.

Các ứng dụng điển hình gồm:

• Giám sát áp suất tại bộ lọc của AHU.
• Theo dõi điều kiện áp suất trong hệ thống cấp và hồi gió.
• Hỗ trợ cảnh báo khi chênh áp vượt ngưỡng cài đặt.
• Kết nối tiếp điểm với tủ điều khiển HVAC.

Giám sát hệ thống thông gió công nghiệp

Tại nhà máy và nhà xưởng, hệ thống thông gió cần hoạt động ổn định để duy trì môi trường làm việc phù hợp. VCP 930.80 222511N có thể hỗ trợ giám sát áp suất trong các đường ống và cụm quạt.

Ngoài ra, thiết bị còn có thể được sử dụng trong các ứng dụng giám sát áp suất của bộ trao đổi nhiệt hoặc hệ thống bảo vệ thiết bị, nếu dải đo và điều kiện vận hành đáp ứng yêu cầu thiết kế.

6. Ưu điểm khi sử dụng công tắc chênh áp VCP 930.80 222511N

Cài đặt ngưỡng áp suất dễ dàng

Núm điều chỉnh có thang chia giúp kỹ thuật viên thiết lập ngưỡng chuyển mạch thuận tiện. Nhờ đó, việc kiểm tra và hiệu chỉnh thiết bị trong quá trình bảo trì trở nên đơn giản hơn.

Hỗ trợ phát hiện sự cố sớm

Thiết bị cung cấp tín hiệu chuyển mạch khi chênh áp đạt ngưỡng cài đặt. Vì vậy, hệ thống có thể phát cảnh báo khi bộ lọc bẩn hoặc điều kiện áp suất thay đổi bất thường.

Dễ tích hợp vào hệ thống điều khiển

Ngõ ra ON/OFF cho phép kết nối với mạch rơ-le, bộ điều khiển HVAC hoặc đầu vào số của PLC khi đáp ứng yêu cầu điện. Giải pháp này phù hợp với hệ thống cần giám sát trạng thái mà không yêu cầu tín hiệu đo analog liên tục.

Thiết kế phù hợp cho ứng dụng HVAC

Với dải cài đặt 20–300 Pa và cấp bảo vệ IP54, thiết bị phù hợp với nhiều ứng dụng giám sát chênh áp thấp. Việc lựa chọn đúng vị trí lắp đặt giúp cải thiện độ tin cậy của tín hiệu.

Hỗ trợ tối ưu bảo trì

Khi được sử dụng để giám sát bộ lọc và quạt, công tắc chênh áp giúp đội ngũ bảo trì nhận biết điều kiện bất thường. Nhờ đó, doanh nghiệp có thể chủ động kiểm tra thiết bị trước khi sự cố ảnh hưởng đến hoạt động của hệ thống.

7. Các model cùng dòng VCP 930-series

VCP cung cấp nhiều phiên bản công tắc chênh áp gió với dải điều chỉnh khác nhau. Doanh nghiệp có thể lựa chọn theo mức chênh áp cần giám sát và yêu cầu lắp đặt.

Dải điều chỉnh và độ chênh chuyển mạch được tổng hợp từ tài liệu kỹ thuật của dòng 930-series. Cần xác nhận mã hàng và phiên bản đang được cung cấp trước khi đặt mua.

Phiên bản có bộ phụ kiện lắp ống DFK 200

Ngoài phiên bản công tắc riêng, VCP còn cung cấp các mã đóng gói kèm bộ phụ kiện lắp ống DFK 200. Bộ phụ kiện này hỗ trợ lấy áp từ đường ống gió và lắp đặt công tắc thuận tiện hơn.

Một số mã tham khảo gồm:

• 930.80 222534 – dải 20–200 Pa.
• 930.80 222534N – dải 20–300 Pa.
• 930.84 222534 – dải 30–400 Pa.
• 930.83 222534 – dải 50–500 Pa.
• 930.85 222534 – dải 200–1.000 Pa.
• 930.85 222534N – dải 100–1.000 Pa.
• 930.86 222534 – dải 500–2.500 Pa.
• 930.87 222534 – dải 1.000–4.000 Pa.
• 930.87 222534N – dải 1.000–5.000 Pa.

Khi đặt hàng, cần phân biệt mã 222511 là công tắc không kèm bộ DFK 200 và mã 222534 là phiên bản đóng gói kèm bộ phụ kiện. Ký tự N thể hiện biến thể có dải điều chỉnh khác ở một số model, vì vậy không nên bỏ qua khi xác định mã sản phẩm.

8. Hướng dẫn lựa chọn và lắp đặt VCP 930.80 222511N

Để công tắc chênh áp hoạt động hiệu quả, doanh nghiệp cần xác định đúng yêu cầu giám sát và điều kiện lắp đặt.

Bước 1: Xác định dải áp suất

Đo hoặc xác định chênh áp vận hành bình thường của hệ thống. Sau đó, chọn dải cài đặt phù hợp với ngưỡng cảnh báo cần thiết.

Bước 2: Xác định vị trí lấy áp

Lựa chọn hai điểm đo phù hợp với mục đích giám sát. Với bộ lọc gió, hai cổng thường được bố trí ở phía trước và phía sau bộ lọc để theo dõi chênh áp qua bộ lọc.

Bước 3: Lắp đặt đúng chiều

Nhà sản xuất khuyến nghị lắp công tắc theo phương thẳng đứng, với các đầu nối áp suất hướng xuống. Tư thế lắp đặt khác có thể làm thay đổi giá trị chuyển mạch.

Bước 4: Cài đặt ngưỡng chuyển mạch

Điều chỉnh núm cài đặt theo giá trị chênh áp mong muốn. Sau đó, kiểm tra hoạt động thực tế để xác nhận tín hiệu đóng/ngắt phù hợp với yêu cầu hệ thống.

Bước 5: Đấu nối điện an toàn

Kiểm tra sơ đồ tiếp điểm, điện áp và dòng tải trước khi đấu nối. Nếu kết nối với PLC hoặc BMS, cần xác nhận loại đầu vào và thiết kế mạch điều khiển tương thích.

Bước 6: Kiểm tra và bảo trì định kỳ

Kiểm tra đường ống lấy áp, các điểm kết nối và trạng thái chuyển mạch. Đồng thời, vệ sinh hoặc thay thế phụ kiện khi phát hiện tắc nghẽn, rò rỉ hay hư hỏng.

9. Vì sao nên lựa chọn công tắc chênh áp VCP?

VCP phát triển các thiết bị giám sát áp suất phục vụ hệ thống thông gió và điều hòa không khí. Dòng 930-series đáp ứng nhu cầu giám sát chênh áp thấp bằng cơ chế chuyển mạch đơn giản, dễ cài đặt và thuận tiện khi tích hợp.

Khi sử dụng VCP 930.80 222511N, doanh nghiệp có thể:

• Giám sát tình trạng bộ lọc gió và quạt.
• Phát hiện sự thay đổi chênh áp theo ngưỡng cài đặt.
• Kết nối tín hiệu với tủ điều khiển HVAC.
• Hỗ trợ bảo trì định kỳ và giảm nguy cơ gián đoạn vận hành.
• Tối ưu công tác theo dõi hệ thống thông gió.

Việc lựa chọn đúng model và cài đặt phù hợp sẽ giúp thiết bị phát huy hiệu quả trong từng ứng dụng.
