BKS+6/FIU Microsonic – Cảm biến kiểm soát biên web bằng sóng siêu âm

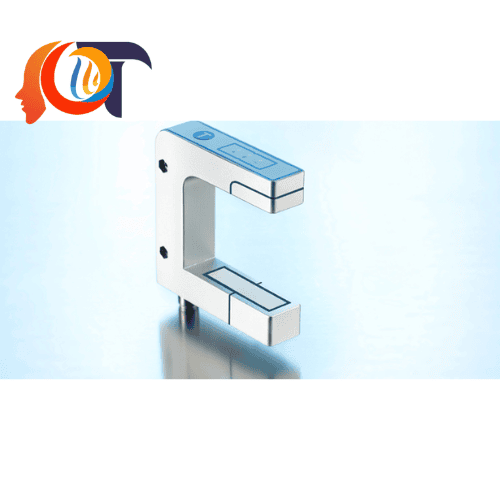

BKS+6/FIU là cảm biến kiểm soát biên vật liệu dạng web (Web Edge Control Sensor) thuộc dòng bks+ của Microsonic, được thiết kế để phát hiện và giám sát vị trí mép vật liệu liên tục trên dây chuyền sản xuất.

Thiết bị sử dụng công nghệ siêu âm để phát hiện mép của các vật liệu như màng film, giấy, foil và các vật liệu không trong suốt với âm thanh. Nhờ phương pháp đo không tiếp xúc, BKS+6/FIU giúp duy trì vị trí vật liệu ổn định, hạn chế lệch biên và hỗ trợ hệ thống điều khiển tự động hiệu chỉnh đường chạy vật liệu.

Tổng quan về BKS+6/FIU

BKS+6/FIU có thiết kế dạng càng chữ U, trong đó bộ phát siêu âm được bố trí ở một nhánh và bộ thu ở nhánh đối diện. Khi vật liệu đi qua khe cảm biến, vật liệu sẽ che một phần đường truyền sóng siêu âm.

Mức độ che phủ thay đổi theo vị trí mép vật liệu. Cảm biến phân tích sự thay đổi này và xuất tín hiệu tương ứng để hệ thống điều khiển có thể điều chỉnh đường chạy của vật liệu.

Thiết kế này đặc biệt phù hợp với các dây chuyền cần kiểm soát biên vật liệu liên tục, nơi vị trí mép phải được duy trì ổn định trong suốt quá trình sản xuất.

Đặc điểm nổi bật

BKS+6/FIU được thiết kế hướng đến các hệ thống tự động hóa yêu cầu độ chính xác và khả năng vận hành ổn định.

Một số ưu điểm đáng chú ý:

Đo vị trí mép vật liệu không tiếp xúc, hạn chế ảnh hưởng đến vật liệu trong quá trình sản xuất.

Sử dụng công nghệ siêu âm nên phù hợp với nhiều loại vật liệu mà cảm biến quang học có thể gặp khó khăn khi phát hiện.

Dải đo làm việc từ 40 mm, tương ứng khoảng ±20 mm quanh vị trí trung tâm.

Độ phân giải đạt 0,01 mm và độ lặp lại khoảng ±0,1 mm trong điều kiện môi trường ổn định.

Thiết kế dạng càng với chiều rộng 60 mm và chiều sâu 73 mm, phù hợp cho các hệ thống có không gian lắp đặt hạn chế.

Hỗ trợ ngõ ra analog 4–20 mA hoặc 0–10 V, giúp dễ dàng kết nối với PLC, bộ điều khiển servo hoặc hệ thống điều khiển đường chạy vật liệu.

Hỗ trợ IO-Link, cho phép tích hợp cảm biến vào hệ thống tự động hóa hiện đại và truy xuất dữ liệu, tham số từ thiết bị.

Nguyên lý hoạt động của BKS+6/FIU

BKS+6/FIU hoạt động dựa trên nguyên lý truyền và nhận sóng siêu âm.

Bộ phát ở nhánh dưới của cảm biến phát các xung siêu âm. Bộ thu ở nhánh trên tiếp nhận tín hiệu truyền qua khe cảm biến.

Khi mép vật liệu đi vào khe, vật liệu che một phần đường truyền siêu âm. Mức độ che phủ thay đổi theo vị trí của mép vật liệu.

Bộ xử lý bên trong cảm biến sẽ phân tích mức tín hiệu nhận được và chuyển đổi thành tín hiệu đầu ra tương ứng với vị trí mép.

Tín hiệu này có thể được đưa về bộ điều khiển để thực hiện việc căn chỉnh đường chạy vật liệu, giúp vật liệu luôn duy trì đúng vị trí trên dây chuyền.

Ứng dụng của BKS+6/FIU

BKS+6/FIU được phát triển cho các ứng dụng Web Edge Control, trong đó vật liệu dạng cuộn được tháo ra và đưa qua các công đoạn xử lý liên tục.

Các ứng dụng tiêu biểu gồm:

Kiểm soát biên màng film trong dây chuyền sản xuất và gia công màng nhựa.

Căn chỉnh mép giấy trong dây chuyền sản xuất, in ấn và xử lý giấy.

Kiểm soát vị trí foil và các vật liệu dạng tấm hoặc cuộn.

Điều khiển đường chạy vật liệu trong máy cán, máy phủ, máy cuộn và máy gia công vật liệu.

Giám sát vị trí mép vật liệu trong các hệ thống unwinding và rewinding.

Các dây chuyền đóng gói cần duy trì vị trí vật liệu ổn định trong quá trình vận hành.

Microsonic cũng xác định các lĩnh vực như in ấn, giấy, thực phẩm, dược phẩm và đóng gói là những nhóm ứng dụng phù hợp với công nghệ Web Edge Control của dòng bks+.

Thông số kỹ thuật BKS+6/FIU

Các thông số trên được tổng hợp từ dữ liệu kỹ thuật của Microsonic cho model BKS+6/FIU.

BKS+6/FIU và khả năng tích hợp IO-Link

Một điểm đáng chú ý của BKS+6/FIU là khả năng giao tiếp IO-Link. Cảm biến hỗ trợ chế độ SIO và IO-Link COM2 với tốc độ truyền 38,4 kBaud. Thời gian chu kỳ tối thiểu được công bố là 4 ms.

Thông qua IO-Link, người dùng có thể cấu hình nhiều thông số của cảm biến như:

Teach-in và hiệu chuẩn cảm biến.

Bù nhiệt độ.

Chuẩn hóa giá trị đo.

Cấu hình ngõ ra analog.

Thiết lập đặc tính ngõ ra tăng hoặc giảm.

Thiết lập giới hạn cửa sổ đo.

Điều chỉnh bộ lọc và mức độ lọc.

Thiết lập thời gian đóng/ngắt tín hiệu.

Cấu hình đồng bộ nhiều cảm biến.

Nhờ đó, BKS+6/FIU có thể được tích hợp thuận tiện vào các hệ thống điều khiển hiện đại, đồng thời giảm thời gian cài đặt và bảo trì cảm biến.

Hiệu chỉnh và Teach-in dễ dàng

BKS+6/FIU được trang bị nút Teach-in trên thân cảm biến. Người vận hành có thể thiết lập điểm tham chiếu của mép vật liệu trực tiếp trên thiết bị.

Cảm biến hỗ trợ nhiều phương pháp hiệu chỉnh, bao gồm hiệu chỉnh khi càng cảm biến không có vật liệu hoặc khi vật liệu che phủ một phần khe đo. Ngoài ra, việc cấu hình có thể thực hiện thông qua LinkControl và bộ chuyển đổi LCA-2.

Điều này giúp quá trình đưa cảm biến vào vận hành nhanh hơn, đặc biệt trong các dây chuyền thường xuyên thay đổi loại vật liệu.

Lợi ích khi sử dụng BKS+6/FIU trong dây chuyền tự động hóa

Sử dụng BKS+6/FIU giúp doanh nghiệp kiểm soát vị trí mép vật liệu một cách liên tục và ổn định.

Các lợi ích chính gồm:

Giảm tình trạng vật liệu chạy lệch khỏi vị trí yêu cầu.

Nâng cao độ ổn định của quá trình sản xuất.

Hạn chế sản phẩm lỗi do sai lệch vị trí vật liệu.

Đo không tiếp xúc, phù hợp với vật liệu dạng màng và giấy.

Dễ dàng kết nối với PLC và các bộ điều khiển tự động.

Hỗ trợ IO-Link cho các hệ thống tự động hóa hiện đại.

Thiết kế nhỏ gọn, phù hợp với các vị trí lắp đặt hạn chế.

Các sản phẩm cùng hãng Microsonic

Microsonic là nhà sản xuất chuyên về công nghệ cảm biến siêu âm, với danh mục sản phẩm phục vụ nhiều ứng dụng đo khoảng cách, phát hiện vật thể, kiểm soát mức và tự động hóa công nghiệp.

Một số dòng sản phẩm tiêu biểu của Microsonic gồm:

BKS+3/FIU/A

Cảm biến kiểm soát biên web siêu âm có thiết kế dạng càng, tương tự BKS+6/FIU nhưng có dải đo 12 mm (±6 mm). Sản phẩm phù hợp với các ứng dụng cần kiểm soát mép vật liệu trong phạm vi nhỏ hơn.

BKS+6/FIU/A

Đây là model kế nhiệm của BKS+6/FIU. Phiên bản mới hỗ trợ IO-Link 1.1.3 và Smart Sensor Profile, đồng thời duy trì dải đo 40 mm và thiết kế dạng càng 60 mm.

BKS

Dòng cảm biến kiểm soát biên web thế hệ khác của Microsonic, sử dụng công nghệ siêu âm để phát hiện mép vật liệu không tiếp xúc. BKS có dải đo 8 mm, độ phân giải 0,025 mm và ngõ ra analog 4–20 mA hoặc 0–10 V.

ESF-1

Cảm biến dạng càng chuyên dụng để phát hiện nhãn và mối nối trong các dây chuyền tốc độ cao. Sản phẩm phù hợp cho các ứng dụng kiểm tra nhãn trong ngành đóng gói và sản xuất liên tục.

Cube

Dòng cảm biến siêu âm dạng nhỏ gọn, cung cấp các dải đo từ khoảng 65 mm đến 5 m, phù hợp với nhiều ứng dụng phát hiện và đo khoảng cách trong tự động hóa.

UCS

Dòng cảm biến siêu âm của Microsonic hướng đến các ứng dụng công nghiệp yêu cầu khả năng đo lường ổn định và giao tiếp hiện đại.

LCA-2

LCA-2 là bộ chuyển đổi dùng để cấu hình và thiết lập nhiều dòng cảm biến Microsonic, trong đó có BKS+. Thiết bị hỗ trợ quá trình cài đặt và tối ưu tham số cảm biến thông qua phần mềm LinkControl.

BKS+6/FIU phù hợp với hệ thống nào?

BKS+6/FIU là lựa chọn phù hợp cho các hệ thống cần kiểm soát biên vật liệu dạng web theo thời gian thực, đặc biệt khi vật liệu có độ trong suốt, màu sắc hoặc đặc tính bề mặt khiến phương pháp quang học khó đảm bảo độ ổn định.

Với thiết kế đo không tiếp xúc, dải đo 40 mm, ngõ ra analog và khả năng kết nối IO-Link, cảm biến có thể tích hợp vào hệ thống PLC, bộ điều khiển servo hoặc hệ thống điều khiển đường chạy vật liệu.

Đối với các dây chuyền sản xuất film, giấy, bao bì, in ấn và gia công vật liệu dạng cuộn, BKS+6/FIU có thể đóng vai trò là cảm biến phản hồi vị trí mép, giúp hệ thống duy trì đường chạy vật liệu ổn định trong quá trình sản xuất.

Thông tin mua hàng

Liên hệ mua hàng

Website: https://iot-master.net/
Hỗ trợ tư vấn: 0379720873
Email: duc@stc-vietnam.com

IOT Master là đơn vị phân phối các thiết bị công nghiệp tại Việt Nam, hỗ trợ cung cấp sản phẩm chính hãng, tài liệu kỹ thuật và tư vấn giải pháp phù hợp với từng hệ thống tự động hóa.
