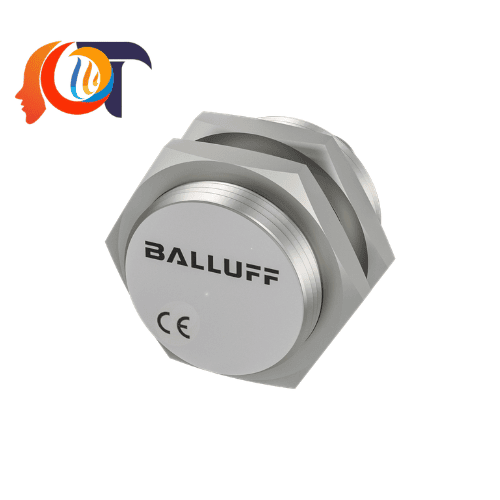

BAW M30ME-UAC10B-S04G Balluff – Cảm biến khoảng cách cảm ứng độ chính xác cao

BAW M30ME-UAC10B-S04G là cảm biến khoảng cách cảm ứng thuộc dòng Inductive Distance Sensors BAW của Balluff. Thiết bị được thiết kế để đo khoảng cách và vị trí của các vật thể kim loại mà không cần tiếp xúc trực tiếp.

Với thiết kế dạng trụ ren M30x1.5, phạm vi đo 2…10 mm và tín hiệu ngõ ra analog 0…10 V, BAW M30ME-UAC10B-S04G phù hợp cho các hệ thống tự động hóa cần giám sát vị trí, hành trình và khoảng cách với độ chính xác cao.

Tổng quan về BAW M30ME-UAC10B-S04G

BAW M30ME-UAC10B-S04G có mã sản phẩm Balluff BAW002W, thuộc nhóm cảm biến đo khoảng cách cảm ứng analog.

Khác với cảm biến tiệm cận thông thường chỉ đưa ra tín hiệu phát hiện ON/OFF, cảm biến khoảng cách BAW cung cấp giá trị đo analog liên tục. Nhờ đó, PLC hoặc bộ điều khiển có thể theo dõi chính xác sự thay đổi vị trí của vật thể trong phạm vi đo.

Thiết bị có phạm vi đo tuyến tính 2…10 mm, ngõ ra điện áp 0…10 V và tần số giới hạn -3 dB lên đến 500 Hz. Độ lặp lại theo BWN đạt ±10 µm, trong khi độ phi tuyến tối đa là ±240 µm.

Đặc điểm nổi bật của BAW M30ME-UAC10B-S04G

Đo khoảng cách không tiếp xúc

Công nghệ cảm ứng cho phép cảm biến đo vị trí của vật thể mà không cần tiếp xúc cơ học. Điều này giúp giảm hao mòn, hạn chế ảnh hưởng đến vật thể cần đo và phù hợp với các dây chuyền hoạt động liên tục.

Phạm vi đo 2…10 mm

BAW M30ME-UAC10B-S04G có dải đo từ 2 đến 10 mm, phù hợp với các ứng dụng kiểm tra vị trí và hành trình trong phạm vi ngắn.

Ngõ ra analog 0…10 V

Tín hiệu analog 0…10 V giúp truyền giá trị khoảng cách trực tiếp đến PLC, bộ điều khiển hoặc hệ thống thu thập dữ liệu.

Nhờ tín hiệu đo liên tục, hệ thống có thể thực hiện các chức năng như:

• Giám sát vị trí.
• Kiểm tra hành trình.
• Kiểm tra kích thước.
• Phát hiện sai lệch vị trí.
• Điều khiển servo và cơ cấu chấp hành.
• Theo dõi quá trình sản xuất theo thời gian thực.

Độ lặp lại cao

Độ lặp lại đạt ±10 µm, giúp cảm biến phù hợp với các ứng dụng cần theo dõi những thay đổi vị trí nhỏ. Độ phi tuyến tối đa của thiết bị là ±240 µm.

Thiết kế M30 chắc chắn

Cảm biến có dạng trụ với đường kính 30 mm, ren M30x1.5 và hỗ trợ lắp đặt flush mounting. Vỏ cảm biến bằng đồng thau mạ niken, trong khi bề mặt cảm biến sử dụng vật liệu PBT.

Chuẩn bảo vệ IP67

Với cấp bảo vệ IP67, BAW M30ME-UAC10B-S04G có khả năng chống bụi và chống nước phù hợp với môi trường công nghiệp. Thiết bị có thể hoạt động trong khoảng nhiệt độ -10…70 °C.

Thông số kỹ thuật BAW M30ME-UAC10B-S04G

Các thông số trên được đối chiếu theo thông tin sản phẩm Balluff.

Ứng dụng của cảm biến BAW M30ME-UAC10B-S04G

BAW M30ME-UAC10B-S04G phù hợp với các hệ thống tự động hóa cần đo khoảng cách hoặc vị trí của vật thể kim loại.

Một số ứng dụng tiêu biểu gồm:

Kiểm tra vị trí: xác định vị trí chính xác của chi tiết kim loại trên dây chuyền.

Đo hành trình: giám sát chuyển động của cơ cấu máy trong phạm vi đo.

Kiểm tra kích thước: sử dụng giá trị analog để phát hiện sự thay đổi kích thước hoặc vị trí.

Điều khiển máy tự động: kết hợp với PLC để tạo vòng điều khiển theo giá trị khoảng cách thực tế.

Giám sát dây chuyền sản xuất: liên tục theo dõi vị trí của chi tiết và phát hiện sai lệch.

Ứng dụng cơ khí và chế tạo máy: kiểm tra vị trí của các bộ phận chuyển động, khuôn, cơ cấu dẫn hướng và cơ cấu chấp hành.

Lợi ích khi sử dụng BAW M30ME-UAC10B-S04G

Việc sử dụng cảm biến khoảng cách cảm ứng Balluff mang lại nhiều lợi ích cho hệ thống tự động hóa:

• Đo không tiếp xúc, hạn chế hao mòn cơ khí.
• Cung cấp tín hiệu analog liên tục 0…10 V.
• Độ lặp lại cao, phù hợp với các ứng dụng cần kiểm soát vị trí.
• Thiết kế M30 dễ tích hợp vào máy móc công nghiệp.
• Chuẩn IP67, phù hợp với môi trường sản xuất.
• Dễ dàng kết nối với PLC và các thiết bị điều khiển.
• Có thể sử dụng cho nhiều bài toán đo vị trí, khoảng cách và hành trình.

Các sản phẩm cảm biến khoảng cách BAW cùng hãng Balluff

Balluff cung cấp nhiều dòng BAW Inductive Distance Sensors với các kích thước, phạm vi đo và kiểu tín hiệu khác nhau. Một số model đáng chú ý gồm:

• BAW M18MI-IAC50B-S04G – BAW002H: cảm biến khoảng cách cảm ứng dạng M18.
• BAW M18MI-ICC50B-S04G – BAW002J: phiên bản cảm biến BAW M18 với ngõ ra analog.
• BAW M18MI-UAC50B-S04G – BAW002K: cảm biến khoảng cách cảm ứng M18, ngõ ra điện áp.
• BAW M18MG-UAC16F-S04G-K – BAW0029: cảm biến M18 với phạm vi đo lớn hơn.
• BAW M18ME-UAE50B-S04G-K – BAW0026: cảm biến đo khoảng cách cảm ứng dòng M18.
• BAW M30ME-UAC10B-S04G – BAW002W: phạm vi đo 2…10 mm, ngõ ra 0…10 V.
• BAW M30ME-UAC15F-S04G – BAW002Y: phiên bản M30 với phạm vi đo 3…15 mm.
• BAW M30ML-IAD15F-BV07-501 – BAW002Z: cảm biến khoảng cách cảm ứng dạng M30.
• BAW R03KC-UAE40B-BP00,3-GS49 – BAW0031: cảm biến BAW dạng nhỏ cho các ứng dụng đo khoảng cách chuyên dụng.
• BAW Z01AC-UAD50B-DP03-K – BAW003E: cảm biến khoảng cách cảm ứng dạng đặc biệt.

Trong đó, BAW M30ME-UAC10B-S04G và BAW M30ME-UAC15F-S04G là hai lựa chọn đáng cân nhắc khi hệ thống yêu cầu cảm biến dạng M30 và tín hiệu analog điện áp. Balluff cũng liệt kê BAW M30ME-UAC15F-S04G là một model cùng nhóm với BAW M30ME-UAC10B-S04G.

BAW M30ME-UAC10B-S04G phù hợp với hệ thống nào?

BAW M30ME-UAC10B-S04G là lựa chọn phù hợp khi doanh nghiệp cần một cảm biến đo khoảng cách cảm ứng analog, thay vì chỉ phát hiện sự có mặt của vật thể.

Với phạm vi đo 2…10 mm, tín hiệu 0…10 V, độ lặp lại ±10 µm và thiết kế M30/IP67, sản phẩm có thể đáp ứng tốt các bài toán đo vị trí và kiểm soát chuyển động trong máy tự động hóa, dây chuyền sản xuất và hệ thống kiểm tra chất lượng.

Khi lựa chọn cảm biến, cần xác định chính xác vật liệu mục tiêu, phạm vi đo, kiểu lắp đặt, tín hiệu ngõ ra và yêu cầu độ chính xác để lựa chọn model Balluff phù hợp nhất.
