0386915 Kipp & Zonen DustIQ Soiling Monitoring System

0386915 Kipp & Zonen là mã sản phẩm của DustIQ Soiling Monitoring System, thiết bị giám sát độ bám bụi trên tấm pin năng lượng mặt trời. Sản phẩm được Kipp & Zonen phát triển nhằm theo dõi mức suy giảm truyền sáng do bụi, cát, phấn hoa và các hạt bụi trong không khí bám trên bề mặt module PV.

DustIQ sử dụng công nghệ Optical Soiling Measurement (OSM), cho phép đo độ bám bụi mà không cần bộ phận chuyển động và không phụ thuộc vào ánh sáng mặt trời để thực hiện phép đo. Nhờ đó, thiết bị có thể hoạt động liên tục cả ngày lẫn đêm và cung cấp dữ liệu phục vụ việc xác định thời điểm vệ sinh tấm pin phù hợp.

Đây là giải pháp phù hợp cho các hệ thống điện mặt trời thương mại, nhà máy điện mặt trời quy mô lớn và các dự án nghiên cứu, đánh giá hiệu suất hệ thống PV.

Tổng quan về 0386915 Kipp & Zonen DustIQ

Trong quá trình vận hành hệ thống điện mặt trời, bụi bẩn tích tụ trên bề mặt tấm pin có thể làm giảm lượng ánh sáng truyền tới các cell quang điện. Mức độ ảnh hưởng không giống nhau giữa các khu vực trong cùng một nhà máy, đặc biệt tại những nơi có điều kiện gió, địa hình và môi trường khác nhau.

DustIQ giúp biến hiện tượng này thành dữ liệu đo lường cụ thể.

Thiết bị theo dõi Soiling Ratio (SR) và Transmission Loss (TL) để đánh giá mức độ suy giảm do bụi. Dữ liệu có thể được đưa vào hệ thống quản lý nhà máy, từ đó hỗ trợ đưa ra quyết định vệ sinh module dựa trên tình trạng thực tế thay vì chỉ dựa vào lịch vệ sinh cố định.

Model 0386915 là phiên bản DustIQ 35 mm, đi kèm các kẹp lắp đặt và cảm biến nhiệt độ module theo cấu hình sản phẩm.

Công nghệ đo độ bám bụi OSM

Điểm nổi bật của DustIQ nằm ở công nghệ Optical Soiling Measurement – OSM.

Thay vì sử dụng cơ cấu chuyển động hoặc phải chờ ánh sáng mặt trời để đo, DustIQ sử dụng nguồn sáng bên trong để xác định lượng ánh sáng bị tán xạ và phản xạ bởi các hạt bụi trên bề mặt cảm biến.

Phương pháp này giúp thiết bị có thể:

Đo độ bám bụi liên tục.

Hoạt động cả ban ngày và ban đêm.

Không cần các bộ phận chuyển động.

Giảm nhu cầu bảo trì cơ khí.

Theo dõi xu hướng suy giảm truyền sáng theo thời gian.

Sau khi được hiệu chuẩn theo đặc tính bụi tại khu vực lắp đặt, DustIQ có thể cung cấp dữ liệu ổn định để phục vụ công tác quản lý và vệ sinh hệ thống PV.

Đặc điểm nổi bật của DustIQ 0386915

Đo độ bám bụi trực tiếp

DustIQ đo ảnh hưởng của bụi và các hạt trong không khí đối với khả năng truyền ánh sáng, giúp đánh giá chính xác hơn tác động của soiling đến hệ thống điện mặt trời.

Không cần ánh sáng mặt trời để đo

Thiết bị sử dụng nguồn sáng bên trong nên có thể thực hiện phép đo liên tục, kể cả vào ban đêm.

Không có bộ phận chuyển động

Thiết kế không có cơ cấu chuyển động giúp giảm hao mòn và nhu cầu bảo trì trong quá trình vận hành.

Theo dõi Soiling Ratio và Transmission Loss

DustIQ cung cấp các thông số quan trọng để đánh giá tình trạng bám bụi trên module PV:

Soiling Ratio (SR): từ 50 đến 100%.

Transmission Loss (TL): từ 0 đến 50%.

Các dữ liệu này giúp người vận hành dễ dàng theo dõi mức suy giảm do bụi và xác định ngưỡng cần vệ sinh.

Kết nối RS-485 Modbus RTU

DustIQ hỗ trợ giao tiếp RS-485 Modbus RTU, thuận tiện khi tích hợp vào PLC, SCADA hoặc hệ thống quản lý nhà máy điện mặt trời.

Thiết bị cũng hỗ trợ kết nối dạng daisy-chain với tối đa ba thiết bị trong một chuỗi, giúp triển khai nhiều điểm đo trong các khu vực khác nhau của nhà máy.

Thiết kế phù hợp với hệ thống PV

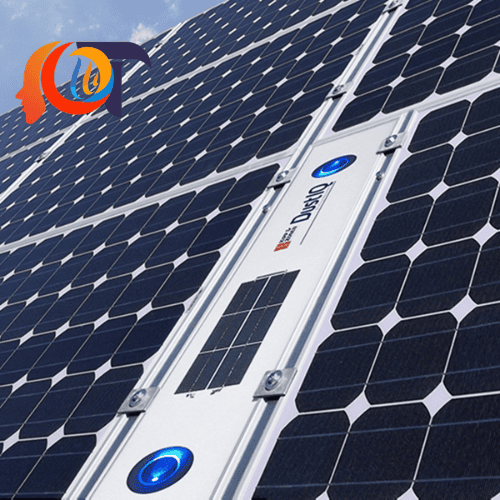

DustIQ có thể được lắp đặt giữa các module PV có khung hoặc bố trí cùng mặt phẳng với các tấm pin. Nhờ đó, cảm biến có thể tiếp xúc với điều kiện bụi tương tự khu vực module cần giám sát.

Việc triển khai nhiều DustIQ tại các vị trí khác nhau còn giúp doanh nghiệp xây dựng bản đồ phân bố độ bám bụi trong toàn bộ nhà máy.

Thông số kỹ thuật DustIQ 0386915

Các thông số trên giúp DustIQ phù hợp với yêu cầu giám sát liên tục trong môi trường nhà máy điện mặt trời.

Ứng dụng của Kipp & Zonen DustIQ 0386915

DustIQ được thiết kế chủ yếu cho lĩnh vực điện mặt trời và giám sát hiệu suất hệ thống PV.

Nhà máy điện mặt trời quy mô lớn

Tại các solar farm, mức độ bụi có thể thay đổi theo từng khu vực. Việc lắp đặt nhiều DustIQ giúp xác định sự phân bố độ bám bụi và hỗ trợ đưa ra kế hoạch vệ sinh phù hợp.

Hệ thống điện mặt trời thương mại và công nghiệp

Đối với các hệ thống rooftop hoặc solar farm thương mại, DustIQ giúp theo dõi mức suy giảm do bụi và hỗ trợ tối ưu chi phí vệ sinh.

Nghiên cứu và đánh giá hiệu suất PV

Thiết bị có thể được sử dụng trong các dự án nghiên cứu về ảnh hưởng của bụi đến hiệu suất module và sản lượng điện.

Hệ thống quản lý nhà máy điện mặt trời

Thông qua giao tiếp Modbus RTU, dữ liệu từ DustIQ có thể được tích hợp vào hệ thống quản lý và giám sát để thiết lập cảnh báo khi mức độ bám bụi vượt ngưỡng cho phép.

DustIQ giúp tối ưu thời điểm vệ sinh tấm pin

Một trong những giá trị quan trọng nhất của DustIQ là hỗ trợ doanh nghiệp trả lời hai câu hỏi: Khi nào cần vệ sinh và nên vệ sinh khu vực nào trước?

Nếu vệ sinh quá thường xuyên, chi phí nhân công, nước, thiết bị và vận hành sẽ tăng. Ngược lại, nếu vệ sinh quá muộn, sản lượng điện bị mất do bụi có thể vượt quá chi phí vệ sinh.

DustIQ cung cấp dữ liệu về mức độ soiling theo thời gian, từ đó doanh nghiệp có thể thiết lập ngưỡng cảnh báo và lựa chọn thời điểm vệ sinh có hiệu quả kinh tế cao hơn.

Triển khai nhiều DustIQ trong một nhà máy điện mặt trời

Độ bám bụi trong một solar farm thường không đồng đều. Hướng gió, vị trí địa lý, địa hình và đặc điểm môi trường có thể khiến một số khu vực bám bụi nhanh hơn những khu vực khác.

Vì vậy, thay vì chỉ sử dụng một điểm đo, doanh nghiệp có thể triển khai mạng lưới nhiều DustIQ.

Dữ liệu từ các điểm đo giúp xác định khu vực có mức độ soiling cao, hỗ trợ xây dựng kế hoạch vệ sinh theo từng khu vực và tối ưu nguồn lực vận hành.

Đây là một trong những ưu điểm đáng chú ý của DustIQ trong các dự án điện mặt trời quy mô lớn.

Lợi ích khi sử dụng Kipp & Zonen DustIQ

Theo dõi độ bám bụi liên tục trên module PV.

Xác định mức suy giảm truyền sáng do bụi.

Hỗ trợ lựa chọn thời điểm vệ sinh tối ưu.

Giảm chi phí vệ sinh không cần thiết.

Hạn chế tổn thất sản lượng do soiling.

Dễ dàng tích hợp với SCADA và hệ thống quản lý nhà máy.

Không cần bảo trì cơ khí thường xuyên nhờ thiết kế không có bộ phận chuyển động.

Có thể triển khai nhiều điểm đo để đánh giá sự phân bố bụi trên toàn bộ nhà máy.

Các sản phẩm cùng hãng Kipp & Zonen

Kipp & Zonen là thương hiệu chuyên về thiết bị đo bức xạ mặt trời, giám sát tài nguyên PV và các giải pháp đo lường phục vụ ngành năng lượng mặt trời. Bên cạnh DustIQ, hãng cung cấp nhiều nhóm sản phẩm có thể kết hợp trong một hệ thống giám sát solar hoàn chỉnh.

Một số sản phẩm tiêu biểu gồm:

SMP10 Series: Pyranometer kỹ thuật số, được sử dụng để đo bức xạ mặt trời trong các hệ thống giám sát PV.

SMP12: Pyranometer hiệu suất cao, phù hợp cho các ứng dụng yêu cầu đo bức xạ chính xác và giám sát hiệu suất hệ thống.

SMP22 Series: Pyranometer Class A dành cho các hệ thống yêu cầu độ chính xác cao trong đo bức xạ mặt trời.

CMP10 Series: Pyranometer dùng cho các ứng dụng đo bức xạ mặt trời trong hệ thống năng lượng và khí tượng.

DustIQ: Hệ thống giám sát độ bám bụi trên module PV, là sản phẩm chính được giới thiệu trong bài viết này.

Pyrheliometer: Thiết bị đo bức xạ trực xạ, thường được sử dụng trong các hệ thống đánh giá tài nguyên năng lượng mặt trời.

Sun Tracker: Hệ thống theo dõi vị trí mặt trời, hỗ trợ các thiết bị đo bức xạ trong các ứng dụng nghiên cứu và đánh giá tài nguyên solar.

Các thiết bị này có thể được lựa chọn tùy theo mục tiêu đo lường, yêu cầu độ chính xác và cấu hình của từng dự án. Kipp & Zonen hiện cũng định hướng danh mục sản phẩm theo các bài toán PV resource monitoring và soiling & loss monitoring, giúp doanh nghiệp xây dựng hệ thống giám sát hiệu suất năng lượng mặt trời toàn diện hơn.

Phụ kiện và thiết bị hỗ trợ DustIQ

Để triển khai DustIQ trong hệ thống thực tế, Kipp & Zonen cung cấp một số phụ kiện hỗ trợ kết nối và cấu hình thiết bị.

PMU485 Smart Setup Hub – 0382460: hỗ trợ kết nối USB với RS-485 và cung cấp nguồn 12 VDC phục vụ thiết lập, nâng cấp thiết bị Smart và DustIQ.

Cáp 10 m – 0386621: cáp kết nối với đầu nối 8-pin ODU.

Cáp 25 m – 0386622: phù hợp với hệ thống có khoảng cách kết nối lớn hơn.

Cáp 50 m – 0386623: phục vụ các hệ thống lắp đặt cần khoảng cách truyền dẫn dài.

Cáp 100 m – 0386624: dùng cho các hệ thống có khoảng cách kết nối lớn.

Đầu nối 8-pin ODU chống nước – 0386625: hỗ trợ đấu nối và bảo vệ kết nối trong môi trường ngoài trời.

Kết luận

0386915 Kipp & Zonen DustIQ Soiling Monitoring System là giải pháp chuyên dụng để giám sát độ bám bụi trên các hệ thống điện mặt trời. Với công nghệ Optical Soiling Measurement, khả năng đo liên tục, thiết kế không có bộ phận chuyển động và giao tiếp RS-485 Modbus RTU, DustIQ phù hợp cho cả hệ thống PV thương mại, công nghiệp và các nhà máy điện mặt trời quy mô lớn.

Việc sử dụng DustIQ giúp doanh nghiệp chuyển dữ liệu về độ bám bụi thành cơ sở để đưa ra quyết định vệ sinh, từ đó giảm tổn thất sản lượng, tối ưu chi phí vận hành và nâng cao hiệu quả khai thác hệ thống điện mặt trời.
