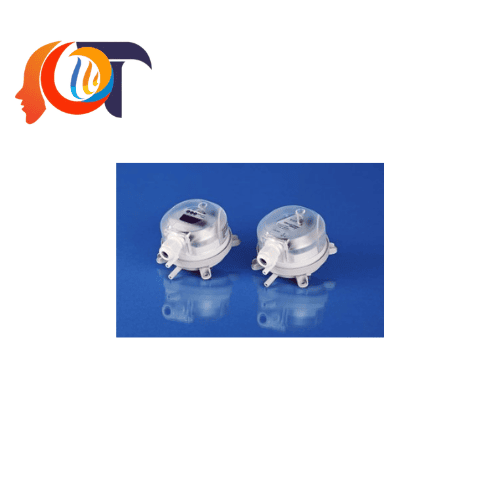

984M.5×3104 VCP – Cảm biến chênh áp không khí ±50 Pa

1. Giới thiệu cảm biến chênh áp 984M.5×3104 VCP

984M.5×3104 VCP là cảm biến truyền tín hiệu chênh áp không khí thuộc dòng 984M của Ventilation Control Products (VCP), thương hiệu chuyên về thiết bị đo lường và điều khiển cho hệ thống thông gió. Thiết bị được thiết kế để đo chênh lệch áp suất thấp trong các ứng dụng HVAC và tự động hóa tòa nhà.

Với dải đo -50 Pa đến +50 Pa, cảm biến phù hợp với những hệ thống cần giám sát sự thay đổi áp suất nhỏ. Thiết bị sử dụng công nghệ cảm biến áp suất áp điện trở (piezoresistive) để chuyển đổi chênh lệch áp suất thành tín hiệu điện.

Bên cạnh đó, model 984M.5×3104 hỗ trợ hai dạng tín hiệu đầu ra là 0–10 VDC và 4–20 mA. Người dùng có thể lựa chọn tín hiệu phù hợp với bộ điều khiển PLC, bộ điều khiển HVAC hoặc hệ thống quản lý tòa nhà BMS.

Thiết bị còn tích hợp ngõ ra chuyển mạch để phát tín hiệu khi áp suất đạt ngưỡng cài đặt. Nhờ vậy, hệ thống có thể cảnh báo sớm khi áp suất thay đổi bất thường.

984M.5×3104 VCP là lựa chọn phù hợp cho các ứng dụng giám sát chênh áp cầu thang, phòng sạch, hệ thống lọc khí và đường ống thông gió.

2. Đặc điểm nổi bật của 984M.5×3104

Cảm biến chênh áp VCP 984M.5×3104 được thiết kế để đáp ứng nhu cầu đo áp suất thấp trong môi trường công nghiệp và thương mại.

• Dải đo ±50 Pa: Theo dõi áp suất âm và áp suất dương trong cùng một dải đo.
• Tín hiệu đầu ra linh hoạt: Lựa chọn 0–10 VDC hoặc 4–20 mA theo cấu hình.
• Nguồn cấp 24 VAC/DC: Phù hợp với nhiều hệ thống điều khiển HVAC.
• Ngõ ra chuyển mạch: Hỗ trợ cảnh báo hoặc kích hoạt chức năng điều khiển khi áp suất đạt ngưỡng cài đặt.
• Thời gian đáp ứng tùy chọn: Có thể lựa chọn 100 ms hoặc 1 giây thông qua jumper.
• Hiệu chỉnh điểm 0: Hỗ trợ hiệu chỉnh độ lệch tín hiệu khi thiết bị không chịu áp suất.
• Lắp đặt linh hoạt: Có thể lắp theo nhiều hướng nhờ thiết kế cảm biến tự bù ảnh hưởng vị trí.
• Bộ phụ kiện lấy áp: Bộ kit tiêu chuẩn bao gồm ống lấy áp, ống dẫn PVC và vít lắp đặt.

Những tính năng trên giúp thiết bị dễ dàng tích hợp vào các hệ thống giám sát áp suất và điều khiển thông gió tự động.

3. Thông số kỹ thuật 984M.5×3104 VCP

Lưu ý: Thông số được tổng hợp từ tài liệu kỹ thuật dòng 984M. Cần xác nhận mã hàng và cấu hình thực tế trước khi đặt mua.

4. Ứng dụng của cảm biến chênh áp 984M.5×3104

Cảm biến 984M.5×3104 phù hợp với các hệ thống cần theo dõi áp suất không khí ở mức thấp. Thiết bị giúp người vận hành phát hiện sự thay đổi áp suất và duy trì điều kiện vận hành theo yêu cầu.

Hệ thống HVAC và thông gió

Trong hệ thống HVAC, chênh lệch áp suất phản ánh tình trạng lưu thông không khí và hoạt động của thiết bị thông gió.

984M.5×3104 có thể được sử dụng để:

• Giám sát áp suất trong hệ thống cấp và hồi gió.
• Theo dõi chênh áp tại các vị trí trong hệ thống thông gió.
• Hỗ trợ kiểm tra tình trạng hoạt động của quạt và bộ lọc.
• Gửi tín hiệu đo về bộ điều khiển HVAC hoặc BMS.

Nhờ dữ liệu áp suất liên tục, hệ thống điều khiển có thể phản ứng kịp thời khi điều kiện vận hành thay đổi.

Phòng sạch và phòng kiểm soát áp suất

Phòng sạch thường cần duy trì chênh lệch áp suất giữa các khu vực để kiểm soát hướng di chuyển của không khí.

Cảm biến 984M.5×3104 hỗ trợ giám sát áp suất giữa phòng sạch và khu vực lân cận. Thiết bị cũng có thể được sử dụng trong các phòng yêu cầu kiểm soát áp suất dương hoặc âm.

Ứng dụng tiêu biểu gồm:

• Phòng sạch trong ngành điện tử.
• Phòng sản xuất dược phẩm.
• Khu vực kiểm soát nhiễm chéo.
• Phòng thí nghiệm và khu vực kỹ thuật.

Việc lựa chọn dải đo và phương án lắp đặt cần phù hợp với giới hạn áp suất của từng phòng.

Hệ thống lọc khí

Chênh lệch áp suất trước và sau bộ lọc là một thông số quan trọng để đánh giá tình trạng lọc khí.

Khi bộ lọc tích tụ bụi, chênh áp có thể tăng lên. Cảm biến 984M.5×3104 hỗ trợ theo dõi sự thay đổi này trong những ứng dụng nằm trong dải đo của thiết bị.

Nhờ đó, hệ thống có thể phát tín hiệu cảnh báo khi áp suất đạt ngưỡng cài đặt. Nhân viên kỹ thuật có thể chủ động kiểm tra bộ lọc và lên kế hoạch bảo trì.

Hệ thống tăng áp cầu thang

Trong các công trình cao tầng, hệ thống tăng áp cầu thang giúp hạn chế khói xâm nhập vào lối thoát hiểm khi xảy ra sự cố.

Cảm biến chênh áp hỗ trợ theo dõi sự chênh lệch áp suất giữa cầu thang và khu vực bên ngoài. Tín hiệu đo có thể được đưa về hệ thống điều khiển để giám sát trạng thái vận hành.

Đối với ứng dụng an toàn cháy nổ, cần xác nhận dải đo, tiêu chuẩn thiết kế và yêu cầu của hệ thống trước khi lựa chọn thiết bị.

5. Ưu điểm khi sử dụng VCP 984M.5×3104

Đo chênh áp thấp trong cùng một dải đo

Dải đo từ -50 Pa đến +50 Pa cho phép theo dõi cả áp suất âm và áp suất dương. Đặc điểm này phù hợp với các ứng dụng cần kiểm soát sự thay đổi áp suất quanh điểm 0.

Dễ dàng tích hợp hệ thống điều khiển

Thiết bị cung cấp tín hiệu analog 0–10 VDC hoặc 4–20 mA. Hai dạng tín hiệu này được sử dụng phổ biến trong hệ thống tự động hóa.

Doanh nghiệp có thể lựa chọn phương án phù hợp với PLC, bộ điều khiển HVAC hoặc BMS hiện có.

Hỗ trợ cảnh báo theo ngưỡng áp suất

Ngoài tín hiệu đo analog, phiên bản 984M.5×3104 còn có ngõ ra chuyển mạch transistor. Người dùng có thể cài đặt ngưỡng áp suất để kích hoạt tín hiệu khi điều kiện đo đạt giá trị xác định.

Tính năng này giúp hệ thống nhận biết các trạng thái cần kiểm tra mà không chỉ phụ thuộc vào việc theo dõi giá trị analog.

Linh hoạt trong cấu hình vận hành

Người dùng có thể lựa chọn dải đo phù hợp và điều chỉnh thời gian đáp ứng bằng jumper theo hướng dẫn của nhà sản xuất.

Thời gian đáp ứng nhanh phù hợp với ứng dụng cần phản ứng nhanh trước biến động áp suất. Ngược lại, thời gian đáp ứng chậm giúp giảm ảnh hưởng của những dao động ngắn.

Thuận tiện cho lắp đặt và bảo trì

Thiết bị có thiết kế nhỏ gọn, sử dụng đầu nối ống lấy áp và phương pháp hiệu chỉnh điểm 0 đơn giản. Bộ phụ kiện lắp đặt giúp giảm thời gian chuẩn bị khi triển khai tại công trình.

6. Các sản phẩm cùng hãng VCP

VCP cung cấp nhiều thiết bị phục vụ đo áp suất, giám sát chênh áp và điều khiển trong hệ thống HVAC. Tùy yêu cầu của ứng dụng, doanh nghiệp có thể tham khảo các dòng sản phẩm sau.

Danh sách trên là các dòng sản phẩm được giới thiệu trong danh mục thiết bị VCP. Mã hàng cụ thể, dải đo và tính năng có thể khác nhau theo từng phiên bản. Vui lòng kiểm tra tài liệu của nhà sản xuất trước khi lựa chọn.

Gợi ý lựa chọn thiết bị VCP

• Cần tín hiệu analog đưa về PLC hoặc BMS: Tham khảo dòng 984M.
• Cần hiển thị trực tiếp tại vị trí đo: Xem xét phiên bản 984M có màn hình LED hoặc thiết bị phù hợp có hiển thị.
• Cần đóng/ngắt theo ngưỡng áp suất: Tham khảo các dòng công tắc chênh áp 908, 911.82 hoặc 930.
• Cần kiểm tra áp suất tại chỗ: Tham khảo dòng đồng hồ chênh áp 990.
• Cần giám sát dải áp suất khác: Xác định dải đo và tín hiệu đầu ra trước khi lựa chọn model thuộc dòng 981, 982R, 984 hoặc 985.

7. Hướng dẫn lựa chọn cảm biến chênh áp phù hợp

Để lựa chọn đúng model, doanh nghiệp nên xác định rõ điều kiện vận hành và yêu cầu đo lường.

Dải áp suất: Kiểm tra áp suất nhỏ nhất, lớn nhất và chiều chênh áp cần đo. Dải ±50 Pa phù hợp với ứng dụng áp suất thấp.

Tín hiệu đầu ra: Chọn 0–10 VDC hoặc 4–20 mA theo yêu cầu của bộ điều khiển.

Nguồn cấp: Đảm bảo nguồn 24 VAC/DC tương thích với hệ thống điện hiện có.

Môi chất đo: Thiết bị được thiết kế cho không khí và các loại khí không ăn mòn. Cần xác nhận tính tương thích nếu môi chất có thành phần đặc biệt.

Điều kiện lắp đặt: Xem xét nhiệt độ, độ ẩm, vị trí lấy áp và cấp bảo vệ IP54.

Chức năng cảnh báo: Nếu cần cảnh báo theo ngưỡng, hãy xác định cách sử dụng ngõ ra chuyển mạch và yêu cầu kết nối với hệ thống điều khiển.

Việc xác định đúng các thông số này giúp giảm rủi ro chọn sai dải đo và nâng cao độ ổn định của hệ thống.
