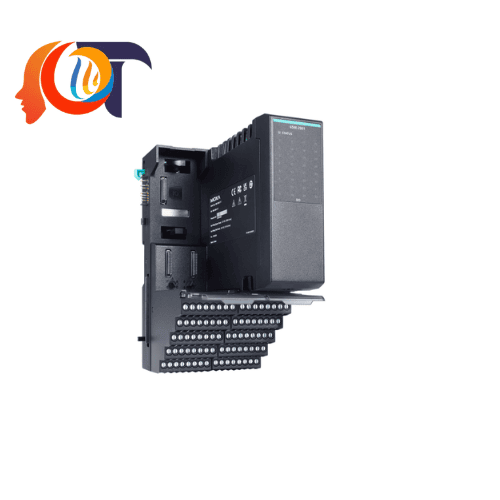

65M-1900-CT-T Moxa – Module Digital Input 32 kênh cho hệ thống ioPAC 6500

65M-1900-CT-T là module Digital Input 32 kênh thuộc dòng ioPAC 6500 Series (65M) của Moxa, được thiết kế cho các hệ thống điều khiển và thu thập dữ liệu công nghiệp dạng module.

Thiết bị cung cấp 32 ngõ vào số 24 VDC, hỗ trợ kết nối các tín hiệu từ cảm biến, công tắc, thiết bị đóng cắt và các tín hiệu trạng thái trong dây chuyền sản xuất. Module có thiết kế linh hoạt, cho phép tích hợp trực tiếp vào kiến trúc ioPAC 6500 và mở rộng số lượng I/O theo nhu cầu thực tế.

Với thiết kế dạng module, 65M-1900-CT-T phù hợp cho các hệ thống tự động hóa cần nhiều điểm Digital Input nhưng vẫn yêu cầu thiết bị nhỏ gọn, dễ mở rộng và thuận tiện bảo trì.

Tổng quan về 65M-1900-CT-T

65M-1900-CT-T là module đầu vào số dành cho nền tảng ioPAC 6500 Series. Đây là dòng Intelligent Integrated Node (IIN) dạng module của Moxa, được xây dựng trên kiến trúc Linux và hướng đến các ứng dụng điều khiển, tính toán, kết nối và thu thập dữ liệu tại biên.

Kiến trúc ioPAC 6500 được chia thành nhiều thành phần như Backplane, Power, Communication, CPU, Expansion, I/O và Terminal Block. Nhờ đó, người dùng có thể lựa chọn từng module phù hợp với yêu cầu của hệ thống thay vì phải sử dụng một thiết bị I/O cố định.

65M-1900-CT-T đảm nhiệm phần Digital Input, giúp hệ thống nhận biết trạng thái ON/OFF từ các thiết bị hiện trường và đưa dữ liệu về bộ điều khiển để xử lý.

Đặc điểm nổi bật

65M-1900-CT-T được thiết kế để đáp ứng các yêu cầu thu thập tín hiệu số trong môi trường công nghiệp.

32 kênh Digital Input 24 VDC, cho phép kết nối số lượng lớn thiết bị hiện trường trên một module.

Ngõ vào dạng current sink, hỗ trợ nguồn mạch trường bên trong hoặc bên ngoài cho các ứng dụng tiếp điểm khô.

Điện áp đầu vào ON từ 11 đến 30 VDC và OFF từ 0 đến 5 VDC, phù hợp với các tín hiệu số 24 VDC phổ biến trong tự động hóa công nghiệp.

Tích hợp 8 kênh có thể sử dụng ở chế độ event counter, với tần số đếm dạng sóng vuông từ 0 đến 10 kHz. Chức năng này giúp module không chỉ nhận tín hiệu ON/OFF mà còn có thể phục vụ các bài toán đếm xung và giám sát thiết bị.

Hỗ trợ cấu hình bộ lọc tín hiệu bằng phần mềm, giúp hệ thống xử lý tín hiệu ổn định hơn trong các ứng dụng công nghiệp.

Thiết kế dạng module giúp dễ dàng lắp đặt, mở rộng và bảo trì hệ thống.

Ứng dụng của 65M-1900-CT-T

65M-1900-CT-T phù hợp với các hệ thống cần thu thập nhiều tín hiệu Digital Input từ thiết bị hiện trường.

Một số ứng dụng tiêu biểu gồm:

Thu thập trạng thái cảm biến và công tắc trong dây chuyền sản xuất.

Giám sát trạng thái máy móc, động cơ, van và thiết bị đóng cắt.

Thu thập tín hiệu báo lỗi, cảnh báo và trạng thái vận hành của thiết bị.

Đếm xung từ các thiết bị sử dụng tín hiệu Digital Input.

Giám sát các tín hiệu ON/OFF trong hệ thống điều khiển và tự động hóa.

Kết nối tín hiệu hiện trường với hệ thống RTU, PLC hoặc nền tảng điều khiển ioPAC 6500.

Đặc biệt, khả năng hỗ trợ event counter trên 8 kênh giúp 65M-1900-CT-T phù hợp với những ứng dụng cần đếm sản lượng, đếm xung hoặc theo dõi tần suất hoạt động của thiết bị.

Thông số kỹ thuật 65M-1900-CT-T

Thông số trên được tổng hợp từ tài liệu kỹ thuật và thông tin sản phẩm của Moxa.

Thiết kế module linh hoạt của ioPAC 6500

Một trong những điểm đáng chú ý của 65M-1900-CT-T là khả năng kết hợp với kiến trúc module của ioPAC 6500.

Hệ thống có thể được cấu hình từ nhiều thành phần khác nhau gồm:

Backplane Module: tạo nền tảng kết nối giữa các module.

Power Module: cung cấp nguồn cho hệ thống và tách nguồn hệ thống với nguồn thiết bị hiện trường.

Communication Module: đảm nhiệm kết nối truyền thông công nghiệp.

CPU Module: thực hiện chức năng điều khiển, xử lý dữ liệu và chạy chương trình tự động hóa.

Expansion Module: mở rộng hệ thống và tăng số lượng điểm I/O.

I/O Module: kết nối các tín hiệu Digital Input, Digital Output, Analog Input và Analog Output.

Terminal Block Module: kết nối module với hệ thống dây tín hiệu hiện trường.

Kiến trúc này giúp doanh nghiệp xây dựng cấu hình I/O theo đúng nhu cầu thực tế, đồng thời thuận tiện khi cần mở rộng hệ thống trong tương lai.

Các sản phẩm cùng dòng Moxa ioPAC 6500 (65M)

65M-1900-CT-T có thể kết hợp với nhiều module khác trong hệ sinh thái ioPAC 6500 để xây dựng hệ thống điều khiển và thu thập dữ liệu hoàn chỉnh.

Một số sản phẩm tiêu biểu gồm:

65M-2901-CT-T: module Digital Output 32 kênh, dùng để điều khiển các thiết bị chấp hành và tải bên ngoài.

65M-3600-CT-T: module Analog Input 16 kênh, hỗ trợ tín hiệu dòng điện.

65M-3610-CT-T: module Analog Input 16 kênh, hỗ trợ tín hiệu điện áp.

65M-3800H-CT-T: module Analog Input hỗ trợ HART, dành cho các ứng dụng đo lường và thiết bị trường sử dụng giao thức HART.

65M-4820-CT-T: module Analog Output 8 kênh.

65M-5801-CT-T: module Serial 8 kênh.

Bên cạnh nhóm I/O, Moxa còn cung cấp các nhóm module Backplane, Power, Communication, CPU và Expansion cho ioPAC 6500, giúp xây dựng một hệ thống IIN hoàn chỉnh theo yêu cầu của từng dự án.

Các dòng sản phẩm Moxa liên quan

Ngoài ioPAC 6500, Moxa cung cấp nhiều giải pháp điều khiển và I/O công nghiệp phục vụ các hệ thống tự động hóa khác nhau.

Một số dòng sản phẩm đáng chú ý gồm:

ioPAC 6500 Series: bộ điều khiển IIN dạng module, phù hợp cho các hệ thống điều khiển, thu thập dữ liệu và kết nối IT/OT.

ioPAC 8600 Series: dòng bộ điều khiển lập trình dạng module dành cho các ứng dụng công nghiệp yêu cầu khả năng mở rộng và độ bền cao.

ioPAC 8500 Series: các module rugged dành cho hệ thống ioPAC 8500/8600.

ioLogik E1500 Series: remote I/O Ethernet dành cho các ứng dụng công nghiệp và đường sắt.

ioLogik E2200 Series: remote I/O Ethernet thông minh tích hợp chức năng Click&Go Logic.

ioLogik R1200 Series: remote I/O sử dụng giao tiếp RS-485.

ioThinx 4500 Series: hệ thống I/O dạng module cho các ứng dụng thu thập dữ liệu và tự động hóa.

Lợi ích khi sử dụng 65M-1900-CT-T trong hệ thống tự động hóa

Với 32 kênh Digital Input trên một module, 65M-1900-CT-T giúp giảm số lượng thiết bị cần sử dụng khi hệ thống có nhiều tín hiệu số.

Thiết kế modular giúp hệ thống dễ mở rộng khi số lượng điểm I/O tăng.

Khả năng hoạt động trong dải nhiệt độ -40 đến 75°C phù hợp với nhiều môi trường công nghiệp.

Chức năng event counter trên 8 kênh mở rộng khả năng ứng dụng của module ngoài việc thu thập tín hiệu ON/OFF thông thường.

Khi kết hợp với CPU, Communication, Power và Expansion Module của ioPAC 6500, 65M-1900-CT-T có thể trở thành một phần của hệ thống điều khiển và thu thập dữ liệu công nghiệp hoàn chỉnh.
