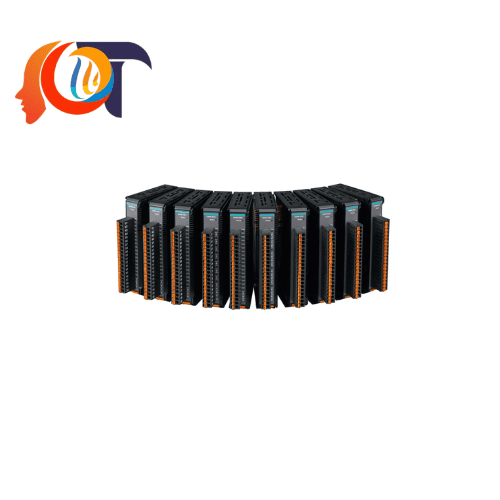

45MR-3810 Moxa – Module 8 ngõ vào Analog cho hệ thống ioThinx 4500

45MR-3810 Moxa là module I/O analog thuộc dòng ioThinx 4500 Series, được thiết kế để mở rộng khả năng thu thập tín hiệu analog cho các hệ thống điều khiển và tự động hóa công nghiệp. 45MR-3810 Moxa Vietnam.

Thiết bị cung cấp 8 kênh ngõ vào analog dạng điện áp, hỗ trợ dải 0 đến 10 VDC và -10 đến 10 VDC. Với độ phân giải 16 bit, khả năng cách ly và thiết kế lắp đặt trên DIN-rail, 45MR-3810 phù hợp cho các hệ thống cần thu thập dữ liệu đo lường chính xác, ổn định và dễ mở rộng.

Tổng quan về 45MR-3810 Moxa

45MR-3810 được phát triển dành cho hệ thống ioThinx 4500 của Moxa. Đây là module mở rộng I/O, cho phép kết nối các thiết bị đo và cảm biến xuất tín hiệu điện áp vào hệ thống điều khiển.

Module có 8 kênh analog input độc lập. Tín hiệu đầu vào sử dụng kiểu vi sai, giúp phù hợp với nhiều ứng dụng thu thập tín hiệu trong hệ thống tự động hóa.

Với thiết kế nhỏ gọn, 45MR-3810 có kích thước 19,5 x 99 x 60,5 mm và hỗ trợ lắp đặt DIN-rail. Cấu trúc module của ioThinx 4500 cũng giúp việc lắp đặt và tháo thay thế thuận tiện mà không cần sử dụng nhiều dụng cụ.

Đặc điểm nổi bật của 45MR-3810

45MR-3810 Moxa được lựa chọn cho các hệ thống tự động hóa nhờ những đặc điểm nổi bật sau:

8 kênh Analog Input, đáp ứng nhu cầu thu thập nhiều tín hiệu cùng lúc.

Hỗ trợ tín hiệu điện áp 0 đến 10 VDC và -10 đến 10 VDC.

Độ phân giải 16 bit, giúp tăng khả năng phân biệt các mức tín hiệu analog.

Ngõ vào dạng differential, phù hợp với các ứng dụng đo lường và giám sát công nghiệp.

Độ chính xác đạt ±0,1% FSR tại 25°C và ±0,3% FSR trong điều kiện nhiệt độ -40 đến 75°C.

Tốc độ lấy mẫu tối đa 100 samples/giây khi sử dụng một kênh hoặc tổng cộng 100 samples/giây cho tất cả các kênh.

Trở kháng đầu vào tối thiểu 10 MΩ.

Cách ly lên đến 3 kVDC hoặc 2 kVrms.

Lắp đặt DIN-rail, phù hợp với tủ điện và hệ thống điều khiển công nghiệp.

Ứng dụng của 45MR-3810 Moxa

45MR-3810 phù hợp với các hệ thống cần thu thập tín hiệu điện áp từ cảm biến, thiết bị đo và các thiết bị điều khiển hiện trường.

Một số ứng dụng tiêu biểu gồm:

Thu thập tín hiệu analog từ cảm biến trong dây chuyền sản xuất.

Giám sát các thông số quá trình như áp suất, mức, lưu lượng hoặc vị trí khi cảm biến sử dụng ngõ ra điện áp.

Kết nối thiết bị đo với hệ thống điều khiển và giám sát tập trung.

Mở rộng số lượng Analog Input cho hệ thống ioThinx 4500.

Thu thập dữ liệu phục vụ SCADA, giám sát năng lượng và quản lý thiết bị.

Ứng dụng trong các hệ thống nhà máy thông minh và tự động hóa công nghiệp.

Việc sử dụng 45MR-3810 giúp hệ thống có thêm nhiều kênh thu thập tín hiệu trong một thiết bị nhỏ gọn, từ đó giảm diện tích lắp đặt và thuận tiện hơn khi xây dựng tủ điều khiển.

Thông số kỹ thuật 45MR-3810

Các thông số trên được tổng hợp theo thông tin kỹ thuật của Moxa dành cho model 45MR-3810.

45MR-3810 và 45MR-3810-T khác nhau như thế nào?

Moxa cung cấp cả 45MR-3810 và 45MR-3810-T với cùng cấu hình 8 kênh Analog Input, hỗ trợ tín hiệu 0 đến 10 VDC và -10 đến 10 VDC.

Điểm khác biệt đáng chú ý nằm ở dải nhiệt độ hoạt động. 45MR-3810 tiêu chuẩn hoạt động từ -20 đến 60°C, trong khi 45MR-3810-T được thiết kế cho môi trường nhiệt độ rộng hơn, từ -40 đến 75°C.

Do đó, khi lựa chọn thiết bị, doanh nghiệp nên căn cứ vào điều kiện nhiệt độ thực tế tại tủ điện và khu vực lắp đặt.

Các sản phẩm cùng dòng ioThinx 4500 của Moxa

Dòng ioThinx 4500 Series cung cấp nhiều module I/O khác nhau, giúp người dùng xây dựng cấu hình phù hợp với từng hệ thống tự động hóa.

Một số model tiêu biểu gồm:

45MR-1600: module 16 ngõ vào Digital.

45MR-1601: module 16 ngõ vào Digital.

45MR-2404: module 4 ngõ ra Relay.

45MR-2600: module 16 ngõ ra Digital dạng Sink.

45MR-2601: module 16 ngõ ra Digital dạng Source.

45MR-2606: module 8 ngõ vào Digital và 8 ngõ ra Digital.

45MR-3800: module 8 ngõ vào Analog, hỗ trợ tín hiệu 0 đến 20 mA và 4 đến 20 mA.

45MR-3810: module 8 ngõ vào Analog, hỗ trợ tín hiệu 0 đến 10 VDC và -10 đến 10 VDC.

45MR-4420: module 4 ngõ ra Analog.

45MR-6600: module 6 ngõ vào RTD.

45MR-6810: module 8 ngõ vào Thermocouple.

45MR-7210: module cấp nguồn Field Power.

45MR-7820: module 8 ngõ ra Field Potential.

Ngoài phiên bản tiêu chuẩn, một số module còn có phiên bản “-T” dành cho môi trường nhiệt độ rộng.

Các sản phẩm Moxa có thể sử dụng cùng 45MR-3810

Trong một hệ thống tự động hóa hoàn chỉnh, 45MR-3810 có thể được kết hợp với nhiều nhóm sản phẩm khác của Moxa như:

ioThinx 4500 Series: nền tảng module I/O mở rộng, trong đó 45MR-3810 đảm nhiệm việc thu thập tín hiệu analog điện áp.

ioThinx 4510 Series: bộ điều khiển I/O có thể kết hợp các module mở rộng để xây dựng hệ thống điều khiển và thu thập dữ liệu.

Moxa Industrial Ethernet Switches: kết nối hệ thống I/O với mạng Ethernet công nghiệp.

Moxa Serial Device Servers: kết nối các thiết bị trường sử dụng giao tiếp serial với hệ thống mạng công nghiệp.

Moxa Industrial Computers: xử lý dữ liệu, chạy phần mềm giám sát và các ứng dụng Edge Computing.

Moxa Remote I/O: mở rộng khả năng thu thập dữ liệu từ các khu vực phân tán trong nhà máy.

Lợi ích khi sử dụng 45MR-3810 trong hệ thống tự động hóa

45MR-3810 mang đến giải pháp mở rộng Analog Input nhỏ gọn và linh hoạt cho hệ thống ioThinx 4500.

Thiết bị giúp:

Tăng số lượng kênh thu thập tín hiệu analog.

Tiết kiệm không gian trong tủ điều khiển.

Thu thập dữ liệu từ nhiều cảm biến cùng lúc.

Đảm bảo tín hiệu đo ổn định với độ phân giải 16 bit.

Dễ dàng mở rộng hệ thống khi nhu cầu I/O tăng.

Phù hợp với các hệ thống giám sát và tự động hóa công nghiệp hiện đại.

Với thiết kế module hóa, 45MR-3810 là lựa chọn phù hợp cho các dự án cần mở rộng số lượng Analog Input nhưng vẫn yêu cầu hệ thống gọn, dễ bảo trì và có khả năng nâng cấp trong tương lai.
