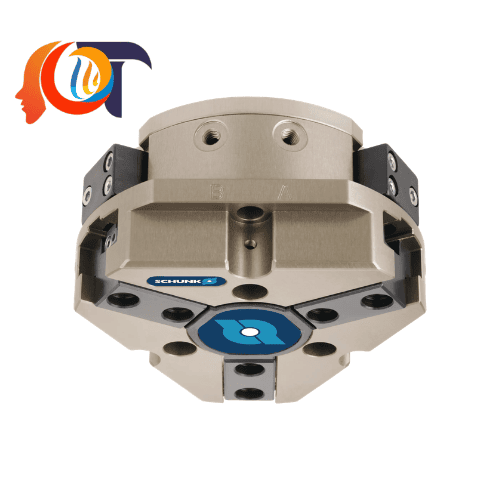

0308930 JGZ 80-1 SCHUNK – Universal Gripper 3 chấu khí nén

0308930 JGZ 80-1 SCHUNK là bộ kẹp khí nén 3 chấu đồng tâm thuộc dòng JGZ Universal Gripper của SCHUNK. Thiết bị được thiết kế cho các ứng dụng gắp, giữ và định tâm phôi trong hệ thống tự động hóa công nghiệp, đặc biệt phù hợp với robot, máy CNC và dây chuyền lắp ráp tự động.

JGZ 80-1 nổi bật với thiết kế nhỏ gọn, lực kẹp lớn và khả năng định tâm phôi chính xác. Cơ cấu truyền động dạng wedge-hook giúp các chấu kẹp chuyển động đồng bộ, tạo lực truyền động cao và ổn định trong quá trình gắp phôi.

Tổng quan về 0308930 JGZ 80-1 SCHUNK

SCHUNK JGZ 80-1 là universal 3-finger centric gripper, sử dụng khí nén để điều khiển ba chấu kẹp chuyển động đồng tâm.

Với ba chấu kẹp bố trí đối xứng, JGZ 80-1 có khả năng vừa giữ vừa định tâm các chi tiết dạng tròn, giúp hạn chế sai lệch vị trí trong quá trình robot lấy và đặt phôi.

Model 0308930 có hành trình mỗi chấu 8 mm, lực đóng 1.000 N và lực mở 1.080 N. Thiết bị có thể làm việc ở áp suất định mức 6 bar và hỗ trợ dải áp suất vận hành từ 2 đến 8 bar.

Đặc điểm nổi bật của JGZ 80-1

Thiết kế kẹp 3 chấu đồng tâm

Ba chấu kẹp chuyển động đồng bộ về phía tâm, phù hợp để gắp và định vị các chi tiết có hình dạng tròn hoặc gần tròn.

Thiết kế này giúp quá trình gắp phôi ổn định hơn, đặc biệt trong các ứng dụng robot cần thực hiện nhiều chu kỳ gắp và đặt liên tục.

Lực kẹp lớn

JGZ 80-1 có lực đóng lên đến 1.000 N, đáp ứng tốt các ứng dụng cần lực giữ phôi cao.

Thiết bị có khối lượng khoảng 0,79 kg và khối lượng phôi khuyến nghị lên đến 5 kg trong điều kiện ứng dụng phù hợp.

Độ lặp lại cao

Độ lặp lại của JGZ 80-1 đạt 0,01 mm, giúp nâng cao độ ổn định khi robot thực hiện các thao tác gắp phôi lặp đi lặp lại.

Đây là đặc tính quan trọng đối với các dây chuyền tự động hóa yêu cầu vị trí phôi chính xác và chu kỳ sản xuất ổn định.

Thiết kế nhỏ gọn

JGZ thuộc nhóm universal gripper nhỏ gọn của SCHUNK. Kết cấu nhỏ và trọng lượng thấp giúp giảm không gian chiếm dụng trên robot hoặc thiết bị tự động.

SCHUNK cũng thiết kế dòng JGZ với khả năng lắp đặt linh hoạt và cung cấp nhiều lựa chọn cảm biến để giám sát vị trí hành trình của chấu kẹp.

Cơ cấu wedge-hook

Cơ cấu wedge-hook giúp truyền lực hiệu quả từ bộ truyền động đến các chấu kẹp. Ba chấu chuyển động đồng bộ, tạo khả năng kẹp và định tâm phôi trong cùng một thao tác.

Vỏ thiết bị sử dụng hợp kim nhôm anodized, trong khi các chấu cơ sở sử dụng thép, phù hợp với môi trường sản xuất công nghiệp.

Thông số kỹ thuật 0308930 JGZ 80-1

Các thông số trên được tổng hợp theo dữ liệu kỹ thuật của SCHUNK dành cho model JGZ 80-1, mã ID 0308930.

Ứng dụng của 0308930 JGZ 80-1

JGZ 80-1 được sử dụng trong nhiều hệ thống tự động hóa cần thao tác gắp và định tâm phôi.

Một số ứng dụng tiêu biểu gồm:

• Gắp phôi trên robot công nghiệp.
• Gắp và đặt chi tiết trong dây chuyền lắp ráp.
• Gắp chi tiết cho máy CNC.
• Cấp phôi tự động cho máy gia công.
• Gắp các chi tiết dạng tròn và hình học đối xứng.
• Hệ thống tự động hóa trong ngành cơ khí.
• Dây chuyền sản xuất linh kiện ô tô.
• Hệ thống xử lý và vận chuyển phôi tự động.
• Ứng dụng robot pick-and-place.
• Các máy tự động cần cơ cấu kẹp và định tâm phôi.

Nhờ khả năng kẹp đồng tâm bằng ba chấu, JGZ 80-1 đặc biệt phù hợp với các ứng dụng mà phôi cần được giữ chắc đồng thời duy trì vị trí tương đối ổn định trong quá trình vận chuyển hoặc gia công.

JGZ 80-1 phù hợp với hệ thống robot và máy CNC

Trong một hệ thống tự động hóa, gripper là bộ phận trực tiếp tiếp xúc với phôi. Vì vậy, lực kẹp, độ lặp lại, tốc độ đóng mở và khả năng định tâm có ảnh hưởng trực tiếp đến độ ổn định của toàn bộ quy trình.

Với lực đóng 1.000 N, thời gian đóng khoảng 0,05 giây và độ lặp lại 0,01 mm, JGZ 80-1 đáp ứng tốt các yêu cầu về tốc độ và độ chính xác trong nhiều ứng dụng gắp phôi tự động.

Thiết bị có thể được tích hợp với robot, bộ điều khiển khí nén, cảm biến giám sát hành trình và các hệ thống tự động hóa khác để xây dựng giải pháp gắp phôi hoàn chỉnh.

Các phiên bản JGZ 80 cùng SCHUNK

Bên cạnh 0308930 JGZ 80-1, SCHUNK còn cung cấp các phiên bản khác trong dòng JGZ 80:

JGZ 80-1-AS – ID 0308931

Phiên bản có cơ cấu duy trì lực kẹp theo hướng đóng. Thiết kế này phù hợp với những ứng dụng cần tăng mức độ an toàn khi áp suất khí nén bị mất.

JGZ 80-1-IS – ID 0308932

Phiên bản duy trì lực kẹp theo hướng mở, phù hợp với các yêu cầu ứng dụng cụ thể về an toàn và trạng thái của phôi.

Các sản phẩm SCHUNK cùng ứng dụng

SCHUNK cung cấp danh mục lớn các giải pháp kẹp và tự động hóa công nghiệp. Một số dòng sản phẩm có thể được sử dụng trong các ứng dụng tương tự JGZ 80-1 gồm:

PZN-plus

PZN-plus là dòng gripper 3 chấu đồng tâm khí nén đa dụng, được thiết kế với lực kẹp cao và khả năng chịu moment lớn. Đây là lựa chọn phù hợp cho các ứng dụng gắp và định tâm phôi trong tự động hóa.

PZB-plus

PZB-plus là universal 3-finger centric gripper, tập trung vào lực kẹp lớn và khả năng chịu tải cao trên từng chấu. Dòng sản phẩm này phù hợp với các ứng dụng cần lực kẹp và khả năng chịu moment lớn.

PZH-plus

PZH-plus là universal gripper với hành trình dài và khả năng chịu moment cao nhờ hệ thống dẫn hướng nhiều răng. Sản phẩm phù hợp với các ứng dụng cần phạm vi kẹp lớn hơn.

DPZ-plus

DPZ-plus là gripper 3 chấu đồng tâm có thiết kế kín, đạt cấp bảo vệ IP67. Dòng sản phẩm này phù hợp với môi trường làm việc có yêu cầu cao về khả năng bảo vệ thiết bị khỏi tác động từ môi trường bên ngoài.

EZU

EZU là gripper 3 chấu đồng tâm có khả năng xử lý các phôi được đặt lệch tâm, đồng thời duy trì lực kẹp và khả năng định tâm.

MPZ

MPZ là dòng gripper 3 chấu nhỏ gọn, sử dụng dẫn hướng dạng T-slot. Đây là giải pháp phù hợp cho các ứng dụng yêu cầu cơ cấu kẹp nhỏ và tiết kiệm không gian.

PGN-plus

PGN-plus là dòng gripper song song khí nén phổ biến của SCHUNK, phù hợp với các ứng dụng gắp phôi bằng hai chấu. Model PGN-plus 80-1 có hành trình 8 mm mỗi chấu và lực đóng 415 N.

CGP

CGP là dòng gripper song song khí nén nhỏ gọn, có thể tích hợp cảm biến từ để giám sát trạng thái. Model CGP 80-1 có hành trình 8 mm mỗi chấu và lực đóng 500 N.

Lợi ích khi sử dụng 0308930 JGZ 80-1 SCHUNK

Sử dụng JGZ 80-1 trong hệ thống tự động hóa giúp doanh nghiệp:

• Tự động hóa công đoạn gắp và di chuyển phôi.
• Định tâm phôi ngay trong quá trình kẹp.
• Tăng độ ổn định của thao tác robot.
• Rút ngắn thời gian chu kỳ sản xuất.
• Giảm phụ thuộc vào thao tác thủ công.
• Dễ dàng tích hợp vào robot và máy tự động.
• Phù hợp với nhiều loại phôi nhờ thiết kế universal gripper.
• Nâng cao độ chính xác và tính lặp lại của dây chuyền.

Mua 0308930 JGZ 80-1 SCHUNK chính hãng

0308930 JGZ 80-1 SCHUNK là giải pháp universal gripper 3 chấu khí nén phù hợp cho các hệ thống robot gắp phôi, máy CNC và dây chuyền tự động hóa công nghiệp. Với thiết kế nhỏ gọn, lực kẹp 1.000 N và độ lặp lại 0,01 mm, sản phẩm đáp ứng tốt nhiều yêu cầu về gắp, giữ và định tâm phôi.

IOT Master cung cấp các thiết bị tự động hóa công nghiệp SCHUNK, hỗ trợ tư vấn lựa chọn model, kiểm tra thông số kỹ thuật và giải pháp tích hợp theo từng ứng dụng.
