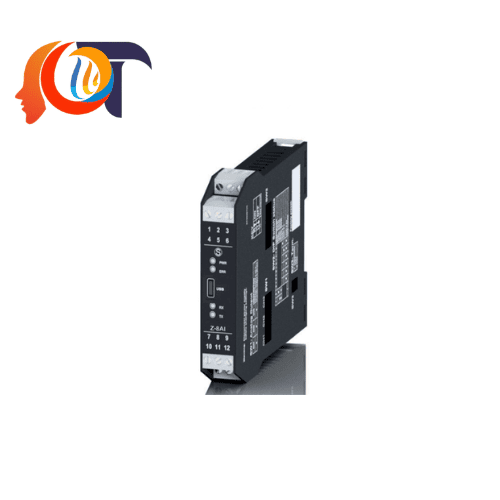

Z-8AI SENECA – Module 8 ngõ vào analog RS485 Modbus RTU

Z-8AI SENECA là module I/O analog 8 kênh, được thiết kế để thu thập các tín hiệu điện áp và dòng điện từ cảm biến, thiết bị đo và các thiết bị hiện trường. Module sử dụng giao tiếp RS485 với giao thức Modbus RTU, cho phép kết nối trực tiếp với PLC, HMI, SCADA hoặc các thiết bị Modbus Master trong hệ thống tự động hóa.

Với thiết kế nhỏ gọn, lắp đặt trên DIN rail và khả năng xử lý 8 tín hiệu analog trong cùng một thiết bị, Z-8AI phù hợp cho các hệ thống cần mở rộng số lượng điểm đo mà không phải đầu tư một hệ thống I/O lớn.

Z-8AI hỗ trợ các dải tín hiệu ±2,5 VDC, ±5 VDC, ±10 VDC và ±20 mA, độ phân giải 16 bit. Đặc biệt, module có thể cấp nguồn đồng thời cho tối đa 8 vòng dòng điện, phù hợp với các cảm biến 2 dây sử dụng tín hiệu 4–20 mA.

Tổng quan về module Z-8AI SENECA

Z-8AI thuộc dòng I/O Modbus RTU của SENECA, được phát triển cho các ứng dụng thu thập dữ liệu và tự động hóa công nghiệp.

Thiết bị đóng vai trò trung gian giữa cảm biến analog và hệ thống điều khiển. Các tín hiệu từ cảm biến được đưa vào 8 kênh analog của Z-8AI, sau đó được chuyển đổi thành dữ liệu số và truyền về thiết bị điều khiển thông qua mạng RS485.

Nhờ sử dụng Modbus RTU Slave, Z-8AI có thể kết nối với nhiều thiết bị Modbus Master khác nhau, giúp việc tích hợp vào hệ thống hiện hữu trở nên linh hoạt hơn. Mạng RS485 2 dây hỗ trợ tối đa 64 node theo thông số của nhà sản xuất.

Đặc điểm nổi bật của Z-8AI

Z-8AI SENECA được thiết kế hướng đến các hệ thống đo lường và thu thập dữ liệu cần nhiều kênh analog trong một thiết bị.

8 kênh ngõ vào analog
Thiết bị cung cấp 8 kênh đầu vào, hỗ trợ tín hiệu điện áp và dòng điện.

Hỗ trợ nhiều dải tín hiệu
Z-8AI hỗ trợ các dải ±2,5 VDC, ±5 VDC, ±10 VDC và ±20 mA, đáp ứng nhiều loại cảm biến và thiết bị đo công nghiệp.

Độ phân giải 16 bit
Độ phân giải 16 bit giúp số hóa tín hiệu analog với độ chi tiết cao, phù hợp cho các ứng dụng giám sát và thu thập dữ liệu quá trình.

Giao tiếp RS485 Modbus RTU
Z-8AI hoạt động như một Modbus RTU Slave, có thể kết nối với PLC, HMI, SCADA, máy tính công nghiệp hoặc các thiết bị Modbus Master.

Cấp nguồn cho vòng dòng điện
Một ưu điểm đáng chú ý của Z-8AI là khả năng cấp nguồn đồng thời cho tối đa 8 vòng dòng điện. Tính năng này đặc biệt hữu ích khi sử dụng cảm biến 2 dây, giúp giảm nhu cầu sử dụng nguồn cấp bên ngoài cho từng vòng dòng.

Cách ly điện
Module có mức cách ly 1.500 VAC giữa phần đầu vào và các mạch điện áp thấp, góp phần bảo vệ tín hiệu và nâng cao độ tin cậy khi làm việc trong môi trường công nghiệp.

Thông số kỹ thuật Z-8AI SENECA

Các thông số trên được tổng hợp theo thông tin kỹ thuật hiện hành của SENECA.

Ứng dụng của Z-8AI trong tự động hóa

Z-8AI phù hợp với những hệ thống cần thu thập nhiều tín hiệu analog từ thiết bị hiện trường và truyền dữ liệu về hệ thống điều khiển thông qua Modbus RTU.

Một số ứng dụng tiêu biểu gồm:

Thu thập tín hiệu 4–20 mA từ cảm biến áp suất, nhiệt độ, lưu lượng và mức.

Thu thập tín hiệu điện áp từ các thiết bị đo và bộ truyền tín hiệu.

Mở rộng số lượng ngõ vào analog cho PLC.

Kết nối cảm biến hiện trường với hệ thống SCADA.

Giám sát các thông số quá trình trong dây chuyền sản xuất.

Xây dựng hệ thống I/O phân tán thông qua mạng RS485.

Kết nối các thiết bị đo ở khoảng cách xa về tủ điều khiển trung tâm.

Đặc biệt, khi hệ thống có nhiều cảm biến 4–20 mA, khả năng cấp nguồn cho tối đa 8 vòng dòng của Z-8AI giúp đơn giản hóa việc triển khai và giảm số lượng thiết bị phụ trợ.

Ưu điểm khi sử dụng Z-8AI SENECA

Trong một hệ thống tự động hóa, việc đưa toàn bộ tín hiệu analog về một PLC có thể làm tăng số lượng module I/O và chi phí đấu nối. Z-8AI cung cấp giải pháp I/O phân tán thông qua RS485, giúp đưa các điểm đo đến gần thiết bị hiện trường hơn.

Một số lợi ích đáng chú ý:

Tập trung 8 tín hiệu analog trên một module.

Giảm số lượng dây tín hiệu kéo về tủ điều khiển.

Dễ dàng mở rộng hệ thống bằng cách bổ sung các node Modbus.

Tương thích với hệ thống điều khiển sử dụng Modbus RTU.

Hỗ trợ cả tín hiệu điện áp và dòng điện.

Phù hợp với cảm biến 2 dây nhờ khả năng cấp nguồn cho vòng dòng.

Thiết kế phù hợp lắp đặt trong tủ điện công nghiệp.

Cấu hình bằng DIP switch và phần mềm, thuận tiện cho quá trình triển khai và bảo trì.

Z-8AI phù hợp với hệ thống nào?

Z-8AI là lựa chọn phù hợp cho các hệ thống có nhiều tín hiệu analog và yêu cầu truyền dữ liệu qua mạng RS485.

Ví dụ, trong một dây chuyền sản xuất có nhiều cảm biến 4–20 mA được phân bố tại các vị trí khác nhau, có thể sử dụng Z-8AI để tập trung 8 tín hiệu tại từng khu vực. Dữ liệu sau đó được truyền qua RS485 về PLC hoặc SCADA thông qua Modbus RTU.

Cách triển khai này giúp hệ thống có cấu trúc I/O phân tán, dễ mở rộng và thuận tiện cho việc quản lý tín hiệu.

Các sản phẩm cùng hãng SENECA

SENECA cung cấp hệ sinh thái thiết bị phục vụ thu thập dữ liệu, tự động hóa, truyền thông công nghiệp, đo lường năng lượng và điều khiển quá trình.

Một số sản phẩm có thể sử dụng cùng Z-8AI hoặc phục vụ các ứng dụng tương tự gồm:

Z-4AI: Module 4 ngõ vào analog điện áp/dòng điện, giao tiếp RS485 Modbus RTU.

Z-3AO: Module 3 ngõ ra analog, hỗ trợ tín hiệu mA hoặc V và giao tiếp RS485 Modbus.

Z-4TC: Module 4 ngõ vào thermocouple, hỗ trợ nhiều loại cặp nhiệt điện J, K, E, N, S, R, B, T.

Z-8TC-1: Module 8 ngõ vào thermocouple, phù hợp cho các hệ thống cần thu thập nhiều tín hiệu nhiệt độ.

Z-4RTD2 / Z-4RTD2-SI: Module thu thập tín hiệu từ cảm biến RTD.

Z-8NTC: Module 8 ngõ vào dành cho cảm biến nhiệt điện trở NTC/PTC.

Z-SG3: Module chuyển đổi tín hiệu strain gauge/load cell, phù hợp cho các ứng dụng cân và đo lực.

ZE-SG3: Module strain gauge/load cell có giao tiếp Ethernet.

Z-DAQ-PID: Module I/O đa năng tích hợp chức năng PID, phù hợp cho các ứng dụng điều khiển quá trình.

Z-10-D-IN: Module 10 ngõ vào digital RS485 Modbus RTU, hỗ trợ đếm xung, đo tần số và các tín hiệu digital từ cảm biến hiện trường.

ZE-2AI: Module 2 ngõ vào analog hỗ trợ Modbus RTU và Modbus TCP-IP.

Ngoài các module I/O, SENECA còn cung cấp gateway, bộ chuyển đổi giao tiếp, datalogger, HMI, PLC/controller, thiết bị đo năng lượng và các giải pháp IIoT.

Phụ kiện và thiết bị hỗ trợ Z-8AI

Để triển khai Z-8AI trong tủ điện, SENECA cung cấp các phụ kiện thuộc hệ thống Z-PC như Z-PC-DINAL2-17.5, Z-PC-DIN2-17.5 và Z-PC-DIN8-17.5. Đây là các bộ đế bus DIN rail dành cho việc lắp đặt và kết nối các module Z-PC.

Ngoài ra, K107USB và S107USB có thể được sử dụng để chuyển đổi giữa RS485 và USB khi cần kết nối module với máy tính phục vụ cấu hình hoặc kiểm tra hệ thống.

Vì sao nên sử dụng Z-8AI cho hệ thống thu thập tín hiệu analog?

Z-8AI SENECA tập trung nhiều chức năng cần thiết cho một hệ thống I/O analog trong thiết bị nhỏ gọn: 8 kênh đo, độ phân giải 16 bit, hỗ trợ nhiều dải điện áp và dòng điện, giao tiếp RS485 Modbus RTU và khả năng cấp nguồn cho các vòng dòng 2 dây.

Đây là giải pháp phù hợp cho các hệ thống cần mở rộng I/O analog, xây dựng mạng I/O phân tán hoặc kết nối cảm biến hiện trường với PLC và SCADA.
