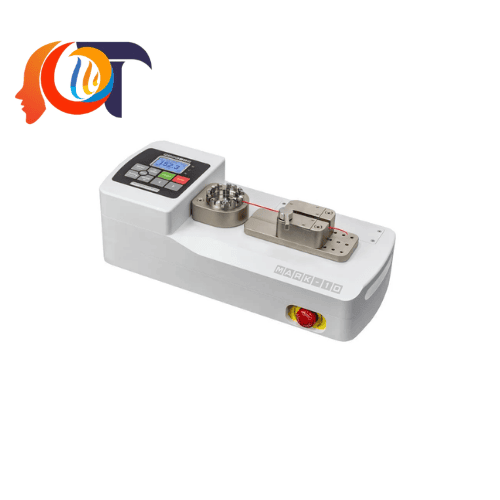

WT-205M Mark-10 – Wire Crimp Pull Tester

WT-205M Mark-10 là thiết bị kiểm tra lực kéo đầu cos dây điện tự động (Wire Crimp Pull Tester), được thiết kế để đo lực kéo đứt hoặc lực kéo tuột của các mối crimp trên dây điện, cáp điện và đầu nối.

Thiết bị sử dụng cơ cấu kéo bằng động cơ, cho phép kiểm soát tốc độ thử nghiệm ổn định và lặp lại cao. Với khả năng đo lực lên đến 200 lbF tương đương 1.000 N, WT-205M phù hợp cho các phòng QC, phòng thí nghiệm và dây chuyền sản xuất dây dẫn cần kiểm tra chất lượng mối nối.

Mark-10 thiết kế WT-205M theo hướng tự động hóa, giúp giảm sự phụ thuộc vào thao tác của người vận hành, đồng thời hỗ trợ lưu trữ, phân tích và xuất dữ liệu phục vụ kiểm soát chất lượng.

Tổng quan về WT-205M Mark-10

WT-205M là phiên bản motorized wire crimp pull tester, sử dụng động cơ bước để thực hiện quá trình kéo mẫu. Người dùng có thể cài đặt tốc độ thử, theo dõi lực theo thời gian thực và ghi nhận lực cực đại khi mẫu bị kéo đứt hoặc tuột khỏi đầu nối.

Thiết bị hỗ trợ dải dây từ AWG30 đến AWG3, tương đương đường kính khoảng 0,3 đến 6,3 mm. Cơ cấu gá tiêu chuẩn sử dụng turret fixture kết hợp wedge grip để giữ mẫu chắc chắn trong quá trình kiểm tra.

WT-205M cũng hỗ trợ nhiều loại ngàm và đồ gá tùy chọn. Nhờ đó, thiết bị có thể đáp ứng nhiều dạng đầu cos, dây dẫn và hình dạng mẫu khác nhau.

Đặc điểm nổi bật của WT-205M

Đo lực kéo lên đến 1.000 N

WT-205M có khả năng đo lực tối đa 200 lbF hoặc 1.000 N, đáp ứng nhiều yêu cầu kiểm tra độ bền cơ học của dây dẫn và đầu nối.

Độ chính xác của thiết bị đạt ±0,2% toàn thang đo, giúp kết quả kiểm tra có độ tin cậy cao trong các quy trình kiểm soát chất lượng.

Điều khiển bằng động cơ

Không giống các thiết bị kéo thủ công, WT-205M sử dụng động cơ bước để điều khiển quá trình thử nghiệm.

Tốc độ kéo có thể điều chỉnh trong khoảng 10–300 mm/phút, trong khi tốc độ tiếp cận và hồi vị có thể thiết lập nhanh hơn. Điều này giúp các phép thử được thực hiện đồng nhất giữa các mẫu.

Tự động hóa quá trình kiểm tra

WT-205M có thể tự động thực hiện nhiều thao tác sau khi mẫu bị đứt hoặc tuột:

• Tự động dừng quá trình kéo
• Tự động trở về vị trí ban đầu
• Tự động lưu dữ liệu
• Tự động xuất dữ liệu
• Tự động zero
• Xác định kết quả Pass/Fail

Nhờ đó, thiết bị phù hợp với các dây chuyền kiểm tra số lượng lớn, nơi yêu cầu tốc độ và tính nhất quán cao.

Lưu trữ dữ liệu và thống kê

WT-205M có bộ nhớ lưu trữ lên đến 2.000 điểm dữ liệu, đồng thời hỗ trợ các chức năng thống kê và xuất dữ liệu.

Thiết bị có các cổng giao tiếp USB, RS-232, Mitutoyo Digimatic và Analog, giúp kết nối với máy tính, thiết bị thu thập dữ liệu hoặc hệ thống kiểm soát chất lượng.

Thông số kỹ thuật WT-205M Mark-10

Các thông số trên được tổng hợp từ tài liệu kỹ thuật hiện hành của Mark-10.

Ứng dụng của WT-205M trong công nghiệp

WT-205M được sử dụng để đánh giá độ bền kéo của các mối nối dây điện và đầu cos. Thiết bị đặc biệt phù hợp với các ngành sản xuất yêu cầu kiểm soát nghiêm ngặt chất lượng dây dẫn.

Một số ứng dụng tiêu biểu gồm:

Sản xuất dây cáp điện

Kiểm tra lực kéo tuột của đầu cos, terminal và các điểm crimp trên dây dẫn.

Sản xuất bộ dây điện ô tô

Đánh giá độ chắc chắn của các điểm kết nối trong automotive wiring harness.

Sản xuất thiết bị điện và điện tử

Kiểm tra độ bền cơ học của các đầu nối trước khi đưa sản phẩm vào công đoạn tiếp theo.

Sản xuất dây dẫn công nghiệp

Kiểm tra chất lượng mối crimp trên nhiều loại dây và kích thước dây khác nhau.

Phòng QC và phòng thí nghiệm

Thực hiện các phép kiểm tra phá hủy hoặc không phá hủy để đánh giá chất lượng sản phẩm và xác nhận quy trình sản xuất.

WT-205M có thể đáp ứng nhiều yêu cầu thử nghiệm theo các tiêu chuẩn như UL, ISO, ASTM, SAE và MIL. Thiết bị cũng hỗ trợ các chế độ Pull to Break, Pull to Load và Maintain Load tùy cấu hình.

Các loại đồ gá và phụ kiện cho WT-205M

Một ưu điểm của WT-205M là khả năng tùy biến cao. Mark-10 cung cấp nhiều loại đồ gá để phù hợp với từng loại dây và đầu nối.

AC1135 – Ring Terminal Fixture

Dùng để giữ các đầu cos dạng vòng với nhiều kích thước lỗ khác nhau.

AC1136 – Machinable Blank Terminal Fixture

Đồ gá dạng phôi cho phép gia công theo hình dạng và kích thước mẫu đặc biệt.

AC1134 – Bollard Grip Assembly

Sử dụng cơ cấu bollard và vise để cố định đầu dây, phù hợp với nhiều dạng mẫu.

AC1133 – Dual Roller Grip Assembly

Sử dụng các con lăn có bề mặt khía để giữ dây, phù hợp với các loại dây cần cơ cấu kẹp chuyên dụng.

AC1132 – Wedge Grip Assembly

Ngàm kẹp dạng nêm tự siết, giúp giữ chắc đầu dây trong quá trình kéo.

Phần mềm và khả năng quản lý dữ liệu

WT-205M có thể sử dụng cùng phần mềm MESUR® Lite để thu thập dữ liệu từ thiết bị. Dữ liệu có thể được tổng hợp và xuất sang Excel phục vụ phân tích.

Đối với các ứng dụng yêu cầu phân tích chuyên sâu hơn, MESUR®gauge Plus hỗ trợ biểu đồ lực theo thời gian hoặc hành trình, tính toán thống kê và quản lý dữ liệu kiểm tra.

Điều này giúp WT-205M không chỉ là một thiết bị đo lực mà còn có thể trở thành một phần trong hệ thống quản lý chất lượng và truy xuất dữ liệu của nhà máy.

Lợi ích khi sử dụng WT-205M Mark-10

WT-205M mang lại nhiều lợi ích cho doanh nghiệp sản xuất dây dẫn và thiết bị điện:

• Kiểm tra lực kéo đầu cos nhanh và chính xác.
• Giảm sai lệch do thao tác thủ công.
• Kiểm soát tốc độ kéo ổn định giữa các mẫu.
• Tự động hóa quá trình kiểm tra.
• Lưu trữ và xuất dữ liệu thuận tiện.
• Hỗ trợ đánh giá Pass/Fail.
• Dễ dàng tích hợp với hệ thống thu thập dữ liệu.
• Có nhiều lựa chọn đồ gá cho từng loại mẫu.
• Phù hợp cho cả kiểm tra QC và phòng thí nghiệm.

Đặc biệt, với các nhà máy sản xuất dây điện và wire harness, WT-205M giúp xây dựng quy trình kiểm tra mối crimp có tính lặp lại cao, từ đó nâng cao khả năng kiểm soát chất lượng sản phẩm.

Các sản phẩm cùng hãng Mark-10

Mark-10 chuyên phát triển các thiết bị đo lực, đo mô-men xoắn và kiểm tra cơ tính sản phẩm cho nhiều ngành công nghiệp. Danh mục sản phẩm của hãng gồm nhiều nhóm thiết bị khác nhau.

Nhóm Wire Pull Testers

WT-205M – Motorized Wire Crimp Pull Tester, lực đo đến 1.000 N.

WT-205 – Wire Crimp Pull Tester dạng thủ công, lực đo đến 1.000 N.

Series R06 – Wire Pull Tester dạng cầm tay, phù hợp cho các ứng dụng kiểm tra lực kéo dây dẫn.

Nhóm Force Gauges

Mark-10 cung cấp nhiều dòng force gauge để đo lực kéo và lực nén, phù hợp cho kiểm tra sản phẩm trong phòng QC, phòng thí nghiệm và các ứng dụng tự động hóa.

Nhóm Torque Gauges

Các thiết bị đo mô-men xoắn của Mark-10 được sử dụng để kiểm tra mô-men siết, mô-men mở và độ bền của các sản phẩm, linh kiện và dụng cụ.

Nhóm Force/Torque Sensors

Cảm biến lực và mô-men xoắn có nhiều dải đo, có thể kết hợp với các indicator của Mark-10 để xây dựng hệ thống đo chuyên dụng.

Nhóm Motorized Force Testers

Các hệ thống kiểm tra lực bằng động cơ của Mark-10 hỗ trợ kiểm tra lực kéo, lực nén, chu kỳ, giữ tải và kéo đến khi sản phẩm phá hủy.

Nhóm Manual Test Stands

Test stand thủ công giúp kiểm soát quá trình tác dụng lực tốt hơn so với việc sử dụng force gauge cầm tay, phù hợp cho các phép thử lặp lại trong phòng kiểm tra.

Nhóm COF Gauges

Thiết bị đo hệ số ma sát tĩnh và động, thường được sử dụng trong ngành bao bì và kiểm tra đặc tính bề mặt vật liệu.

Grips, Attachments và Accessories

Mark-10 cung cấp nhiều loại ngàm kẹp, đồ gá, phụ kiện hiệu chuẩn, dây kết nối và thiết bị hỗ trợ để xây dựng hệ thống kiểm tra phù hợp với từng sản phẩm.

Vì sao nên lựa chọn WT-205M cho kiểm tra Wire Crimp?

Đối với các doanh nghiệp sản xuất dây điện, cáp điện và wire harness, chất lượng mối crimp ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống điện.

WT-205M giúp chuyển quá trình kiểm tra từ thao tác thủ công sang một quy trình đo lực có kiểm soát, có dữ liệu và có khả năng tự động hóa.

Với lực đo đến 1.000 N, tốc độ kéo có thể lập trình, tần số lấy mẫu 7.000 Hz, khả năng lưu dữ liệu và nhiều lựa chọn đồ gá, WT-205M là giải pháp phù hợp cho các doanh nghiệp cần kiểm soát chất lượng mối nối dây dẫn một cách chuyên nghiệp và nhất quán.
