WPP-A-B-0500-E 0000X000X00X0XX Gefran là gì?

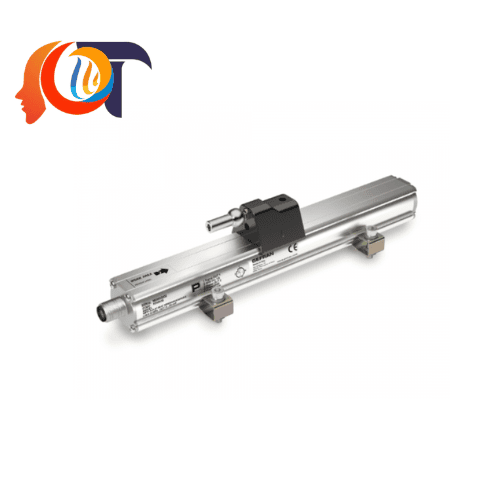

WPP-A-B-0500-E 0000X000X00X0XX, mã sản phẩm F305811, là cảm biến đo vị trí tuyến tính không tiếp xúc sử dụng công nghệ từ giảo HYPERWAVE của Gefran. Đây là dòng cảm biến được thiết kế để đo chính xác vị trí chuyển động trong các hệ thống máy móc và dây chuyền tự động hóa công nghiệp.

Với cấu trúc dạng thanh nhôm, nguyên lý đo không tiếp xúc và tín hiệu ngõ ra analog, WPP-A phù hợp với các ứng dụng yêu cầu độ chính xác cao, hoạt động liên tục và độ bền lâu dài.

Model F305811 có hành trình đo 500 mm, phù hợp để giám sát vị trí của cơ cấu chấp hành, xy lanh, bàn trượt và các cơ cấu chuyển động tuyến tính trong máy công nghiệp.

Tổng quan về WPP-A-B-0500-E 0000X000X00X0XX

WPP-A là dòng cảm biến vị trí tuyến tính từ giảo thuộc nhóm Plus của Gefran. Thiết bị sử dụng công nghệ HYPERWAVE để xác định vị trí của nam châm mà không cần tiếp xúc điện giữa cảm biến và con trượt.

Việc loại bỏ tiếp điểm cơ khí giúp hạn chế hao mòn trong quá trình vận hành. Đây là một ưu điểm quan trọng đối với các dây chuyền có tần suất chuyển động cao và yêu cầu hoạt động ổn định trong thời gian dài.

Thiết bị có thiết kế nhỏ gọn, dễ lắp đặt và được bảo vệ IP67, phù hợp với nhiều môi trường công nghiệp có bụi, rung động hoặc điều kiện vận hành khắc nghiệt.

Đặc điểm nổi bật của WPP-A Gefran

WPP-A-B-0500-E 0000X000X00X0XX sở hữu nhiều đặc điểm phù hợp với các hệ thống tự động hóa hiện đại:

Đo vị trí tuyến tính không tiếp xúc, giúp hạn chế hao mòn cơ khí và tăng tuổi thọ thiết bị.

Công nghệ từ giảo HYPERWAVE cho độ chính xác cao, độ lặp lại tốt và khả năng làm việc ổn định.

Hành trình đo 500 mm, phù hợp với các cơ cấu chuyển động có khoảng dịch chuyển trung bình.

Thiết kế dạng profile nhôm giúp cảm biến có kích thước gọn và thuận tiện khi tích hợp vào máy.

Hỗ trợ ngõ ra analog dạng điện áp hoặc dòng điện tùy cấu hình, thuận tiện kết nối với PLC, bộ điều khiển và hệ thống giám sát.

Có thể sử dụng con trượt từ tính dạng sliding hoặc floating tùy cấu hình ứng dụng.

Nguồn cấp 24 VDC ±20%, phù hợp với hệ thống điều khiển công nghiệp phổ biến.

Chuẩn bảo vệ IP67 giúp tăng khả năng chống bụi và nước trong môi trường sản xuất.

Khả năng chống rung và chống sốc cơ học tốt, phù hợp với các thiết bị hoạt động liên tục.

Thông số kỹ thuật tiêu biểu

Tên sản phẩm: WPP-A-B-0500-E 0000X000X00X0XX

Mã sản phẩm: F305811

Thương hiệu: Gefran

Loại thiết bị: Cảm biến đo vị trí tuyến tính

Công nghệ: Từ giảo HYPERWAVE

Phương pháp đo: Không tiếp xúc

Hành trình đo: 500 mm

Dạng cảm biến: Profile nhôm

Ngõ ra: Analog

Nguồn cấp: 24 VDC ±20%

Cấp bảo vệ: IP67

Nhiệt độ làm việc: khoảng -30 đến +75°C

Con trượt: Dạng sliding hoặc floating tùy cấu hình

Ứng dụng: Đo vị trí, giám sát hành trình và điều khiển chuyển động tuyến tính

Nguyên lý hoạt động của cảm biến vị trí từ giảo WPP-A

WPP-A sử dụng công nghệ từ giảo để xác định chính xác vị trí của nam châm trên thân cảm biến. Khi cơ cấu máy chuyển động, nam châm di chuyển theo vị trí cần đo và tạo ra tín hiệu từ trường tương ứng.

Bộ phận điện tử bên trong cảm biến xử lý tín hiệu này để xác định vị trí tuyến tính. Kết quả được xuất ra dưới dạng tín hiệu analog để PLC hoặc bộ điều khiển sử dụng cho mục đích giám sát và điều khiển.

Do không có tiếp điểm điện giữa phần tử đo và nam châm, cảm biến không bị ảnh hưởng bởi hiện tượng mài mòn tiếp điểm như các loại cảm biến tuyến tính tiếp xúc truyền thống.

Ứng dụng của WPP-A-B-0500-E

WPP-A-B-0500-E 0000X000X00X0XX được sử dụng trong nhiều hệ thống tự động hóa cần đo chính xác vị trí chuyển động.

Một số ứng dụng tiêu biểu gồm:

Máy ép nhựa và hệ thống máy gia công nhựa.

Máy ép thủy lực và máy ép kim loại.

Máy dập và máy gia công cơ khí.

Hệ thống điều khiển vị trí xy lanh.

Máy đóng gói và dây chuyền sản xuất tự động.

Cơ cấu nâng hạ và bàn trượt tuyến tính.

Hệ thống điều khiển vị trí trong máy công nghiệp.

Các ứng dụng cần phản hồi vị trí theo thời gian thực về PLC hoặc bộ điều khiển.

WPP-A trong hệ thống tự động hóa

Khi được tích hợp vào hệ thống điều khiển, WPP-A đóng vai trò là thiết bị phản hồi vị trí. Tín hiệu từ cảm biến có thể được đưa về PLC hoặc bộ điều khiển để giám sát vị trí thực tế của cơ cấu chuyển động.

Từ dữ liệu này, hệ thống tự động hóa có thể thực hiện các chức năng như kiểm soát hành trình, xác định vị trí, điều khiển tốc độ chuyển động hoặc xây dựng vòng điều khiển khép kín.

Đây là giải pháp phù hợp cho các máy cần duy trì vị trí chính xác và ổn định trong quá trình sản xuất.

Ưu điểm khi sử dụng WPP-A Gefran

Sử dụng cảm biến vị trí WPP-A giúp hệ thống đạt được nhiều lợi ích:

Đo vị trí chính xác và ổn định.

Không tiếp xúc nên giảm hao mòn trong quá trình sử dụng.

Phù hợp với chuyển động liên tục và tần suất cao.

Dễ dàng kết nối với PLC và các bộ điều khiển công nghiệp.

Thiết kế chắc chắn, phù hợp với môi trường sản xuất.

Bảo vệ IP67 giúp tăng độ tin cậy khi lắp đặt trong nhà máy.

Hỗ trợ nhiều cấu hình hành trình và tín hiệu, thuận tiện lựa chọn theo từng ứng dụng.

Các sản phẩm cảm biến vị trí cùng hãng Gefran

Gefran cung cấp nhiều dòng cảm biến vị trí tuyến tính phục vụ các yêu cầu khác nhau về hành trình, kết cấu cơ khí và giao tiếp.

WPG-A

WPG-A là cảm biến vị trí tuyến tính từ giảo dạng profile nhôm với thiết kế Low Profile. Sản phẩm hỗ trợ hành trình từ 50 đến 1500 mm và ngõ ra analog, phù hợp với các ứng dụng cần thiết kế nhỏ gọn và đo vị trí tuyến tính.

WPP-A

WPP-A là dòng Plus Contactless Magnetostrictive sử dụng profile nhôm và ngõ ra analog. Dòng sản phẩm hỗ trợ hành trình từ 50 đến 2500 mm, có tùy chọn con trượt từ tính và phù hợp với nhiều hệ thống máy công nghiệp.

WPA-A

WPA-A thuộc dòng Advanced của Gefran, sử dụng công nghệ từ giảo HYPERWAVE với hành trình từ 50 đến 4000 mm. Sản phẩm hỗ trợ ngõ ra analog và có thể đáp ứng các ứng dụng yêu cầu hành trình dài.

WPP-S

WPP-S là phiên bản cảm biến vị trí từ giảo dạng profile nhôm với ngõ ra SSI Digital. Đây là lựa chọn phù hợp cho hệ thống yêu cầu tín hiệu vị trí dạng số thay vì tín hiệu analog.

WPA-S

WPA-S thuộc dòng Advanced, sử dụng giao tiếp SSI Digital và hỗ trợ hành trình dài. Sản phẩm phù hợp với các hệ thống điều khiển cần truyền dữ liệu vị trí số có độ tin cậy cao.

WPA-F

WPA-F sử dụng giao tiếp Profinet, phù hợp với các hệ thống tự động hóa công nghiệp sử dụng mạng Ethernet công nghiệp để trao đổi dữ liệu giữa cảm biến và PLC.

WPA-E

WPA-E sử dụng giao tiếp EtherCAT, phù hợp với các hệ thống điều khiển chuyển động và tự động hóa yêu cầu tốc độ truyền dữ liệu cao.

WPL

WPL là cảm biến vị trí tuyến tính từ giảo dạng profile nhôm với giao tiếp IO-Link. Thiết bị hỗ trợ hành trình từ 50 đến 4000 mm và có khả năng đo vị trí, tùy chọn đo tốc độ.

WRA-A

WRA-A là cảm biến vị trí tuyến tính từ giảo dạng rod với thân bằng AISI 316 và ngõ ra analog. Thiết kế dạng thanh giúp sản phẩm phù hợp với các ứng dụng cần lắp đặt trực tiếp vào xy lanh hoặc cơ cấu thủy lực.

WRA-E

WRA-E là phiên bản WRA sử dụng giao tiếp EtherCAT, phù hợp với các hệ thống tự động hóa và điều khiển chuyển động yêu cầu truyền dữ liệu vị trí qua mạng công nghiệp.

WRA-F

WRA-F sử dụng giao tiếp Profinet và thiết kế dạng rod AISI 316. Sản phẩm phù hợp với các hệ thống máy cần phản hồi vị trí chính xác về PLC thông qua mạng Profinet.

WRP-A

WRP-A là cảm biến vị trí từ giảo không tiếp xúc dạng rod, sử dụng ngõ ra analog. Thiết bị có nhiều tùy chọn kết nối và phù hợp với các ứng dụng công nghiệp yêu cầu độ bền cao.

Lựa chọn cảm biến Gefran phù hợp với hệ thống

Việc lựa chọn cảm biến vị trí Gefran nên dựa trên hành trình cần đo, kiểu lắp đặt, môi trường làm việc và giao tiếp với hệ thống điều khiển.

Nếu hệ thống sử dụng PLC với tín hiệu analog, WPP-A hoặc WPA-A là những dòng có thể xem xét.

Nếu yêu cầu giao tiếp SSI, có thể lựa chọn WPP-S hoặc WPA-S.

Nếu hệ thống sử dụng Profinet, WPA-F hoặc WRA-F là những lựa chọn phù hợp.

Đối với hệ thống EtherCAT, WPA-E hoặc WRA-E có thể được sử dụng tùy theo kết cấu cơ khí.

Trong trường hợp cần kết nối trực tiếp với hệ thống IO-Link, WPL là dòng sản phẩm đáng chú ý.

Việc lựa chọn đúng cấu hình cảm biến giúp tối ưu độ chính xác, khả năng tích hợp và độ ổn định của toàn bộ hệ thống tự động hóa.
