WDMFA06-AF1-G24/WD Wandfluh – Van phân phối thủy lực điều khiển điện từ

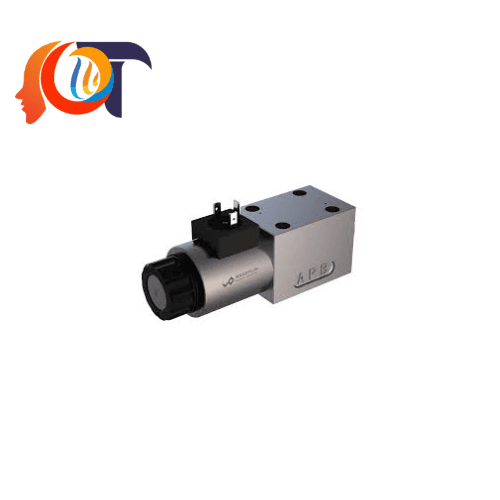

1. Giới thiệu WDMFA06-AF1-G24/WD Wandfluh

WDMFA06-AF1-G24/WD Wandfluh là van phân phối thủy lực điều khiển điện từ (Solenoid Operated Spool Valve), được sử dụng để điều khiển hướng dòng dầu trong các hệ thống thủy lực công nghiệp. Sản phẩm thuộc dòng van trượt điều khiển trực tiếp WDMFA06 của Wandfluh, thương hiệu chuyên về công nghệ thủy lực và điều khiển chuyển động.

Van sử dụng cuộn coil điện từ dạng lắp rời (slip-on coil). Khi cấp điện, lực điện từ tác động lên cơ cấu van và làm dịch chuyển lõi trượt. Nhờ đó, dòng dầu được chuyển hướng giữa các cửa làm việc để điều khiển xi lanh hoặc động cơ thủy lực.

WDMFA06 có thiết kế lắp mặt bích, kích thước danh nghĩa NG6 và giao diện lắp đặt theo tiêu chuẩn ISO 4401-03. Thiết kế này giúp van dễ dàng tích hợp vào cụm van, manifold và hệ thống điều khiển thủy lực hiện có.

Với lưu lượng tối đa 80 l/min và áp suất làm việc tối đa 350 bar theo thông số dòng sản phẩm, WDMFA06 phù hợp với nhiều ứng dụng máy móc công nghiệp. Thiết bị hỗ trợ điều khiển chuyển động, chuyển trạng thái làm việc và dừng cơ cấu chấp hành theo cấu hình con trượt được lựa chọn.

Nếu doanh nghiệp đang tìm kiếm van điện từ thủy lực Wandfluh, van phân phối NG6 hoặc van trượt điều khiển điện 24 VDC, WDMFA06-AF1-G24/WD là model đáng cân nhắc cho các hệ thống tự động hóa thủy lực.

2. Đặc điểm kỹ thuật của WDMFA06-AF1-G24/WD

WDMFA06 được thiết kế để đáp ứng yêu cầu điều khiển dòng dầu trong các hệ thống thủy lực có áp suất cao. Sản phẩm kết hợp cơ cấu van trượt chính xác với cuộn điện từ điều khiển trực tiếp.

Các đặc điểm nổi bật gồm:

• Điều khiển điện từ trực tiếp: Hỗ trợ chuyển đổi trạng thái van theo tín hiệu điều khiển điện.
• Cuộn coil lắp rời: Thiết kế slip-on coil giúp thuận tiện cho việc lựa chọn và thay thế cuộn điện từ tương thích.
• Giao diện NG6: Kích thước danh nghĩa NG6 theo ISO 4401-03, phù hợp với nhiều cụm van thủy lực tiêu chuẩn.
• Áp suất làm việc cao: Áp suất tối đa của dòng WDMFA06 đạt 350 bar, tùy điều kiện vận hành và cấu hình.
• Lưu lượng lớn: Lưu lượng tối đa đạt 80 l/min theo thông số nhà sản xuất.
• Cơ cấu con trượt linh hoạt: Có các phiên bản 4/2 và 4/3 với kiểu hồi lò xo hoặc giữ vị trí bằng cơ cấu chốt, tùy cấu hình.
• Kết cấu công nghiệp: Con trượt bằng thép tôi cứng và thân van bằng thép đúc thủy lực chất lượng cao.
• Ứng dụng đa dạng: Phù hợp với máy công cụ, thiết bị nâng hạ, hệ thống xử lý vật liệu và nhiều hệ thống thủy lực tự động hóa.

Bảng thông số kỹ thuật tham khảo

Lưu ý kỹ thuật: Các thông số trên tham khảo dòng WDMFA06. Ký hiệu AF1 liên quan đến cấu hình con trượt; mã G24 thể hiện điện áp danh định 24 VDC. Hậu tố /WD cần được đối chiếu với nhãn thiết bị, mã đặt hàng đầy đủ và datasheet tương ứng để xác nhận chính xác cấu hình, đầu nối và vật liệu làm kín trước khi đặt hàng.

3. Ưu điểm của van điện từ thủy lực Wandfluh WDMFA06

Điều khiển hướng dòng dầu chính xác

WDMFA06 sử dụng cơ cấu con trượt để đóng, mở hoặc chuyển hướng các đường dầu trong hệ thống thủy lực. Khi nhận tín hiệu điện, van thay đổi vị trí làm việc theo thiết kế của con trượt.

Nhờ đó, hệ thống có thể điều khiển chuyển động tiến, lùi hoặc trạng thái dừng của xi lanh và động cơ thủy lực. Việc lựa chọn đúng ký hiệu con trượt giúp bảo đảm chức năng điều khiển phù hợp với yêu cầu của máy.

Thiết kế NG6, thuận tiện tích hợp

Van có giao diện lắp đặt NG6 theo ISO 4401-03. Đây là kích thước phổ biến trong các hệ thống van phân phối thủy lực công nghiệp.

Vì vậy, WDMFA06 có thể được tích hợp vào manifold hoặc cụm van tương thích. Thiết kế lắp mặt bích cũng giúp đơn giản hóa việc bố trí đường dầu và bảo trì hệ thống.

Trước khi thay thế van hiện hữu, cần kiểm tra sơ đồ cổng P, T, A, B, vị trí lỗ lắp và ký hiệu con trượt để tránh sai lệch chức năng.

Cuộn coil lắp rời, hỗ trợ bảo trì

Thiết kế slip-on coil cho phép sử dụng cuộn điện từ tương thích với thân van. Cách thiết kế này hỗ trợ công tác bảo trì khi cần kiểm tra hoặc thay thế cuộn coil.

Tuy nhiên, cuộn thay thế phải đúng điện áp, kiểu kích thước, đầu nối và yêu cầu vận hành của nhà sản xuất. Không nên chỉ dựa vào hình dáng bên ngoài để chọn cuộn coil.

Đáp ứng hệ thống thủy lực áp suất cao

Dòng WDMFA06 có áp suất làm việc tối đa 350 bar và lưu lượng tối đa 80 l/min theo thông số công bố. Những đặc tính này giúp sản phẩm phù hợp với nhiều ứng dụng điều khiển thủy lực công nghiệp.

Trong thực tế, lưu lượng và áp suất cho phép đồng thời phụ thuộc vào cấu hình con trượt, độ sụt áp, loại dầu và điều kiện vận hành. Vì vậy, cần tham khảo đường đặc tính trong datasheet khi thiết kế hệ thống.

Hỗ trợ tự động hóa máy móc

WDMFA06 có thể nhận tín hiệu điều khiển điện từ PLC hoặc bộ điều khiển trung gian thông qua mạch điều khiển coil phù hợp. Khi được tích hợp đúng cách, van hỗ trợ tự động hóa chuyển động của xi lanh và động cơ thủy lực.

Giải pháp này phù hợp với dây chuyền sản xuất, máy công cụ và các hệ thống xử lý vật liệu cần điều khiển chuyển động theo trình tự.

4. Ứng dụng của WDMFA06-AF1-G24/WD trong công nghiệp

Van phân phối điện từ Wandfluh được sử dụng trong nhiều hệ thống thủy lực cần điều khiển hướng dòng dầu và chuyển trạng thái cơ cấu chấp hành.

Máy móc và dây chuyền sản xuất

• Điều khiển xi lanh thủy lực trong máy ép và máy gia công.
• Chuyển hướng dòng dầu theo chu trình làm việc.
• Điều khiển cơ cấu kẹp, nâng và định vị.
• Tích hợp vào hệ thống thủy lực tự động hóa.

Hệ thống nâng hạ và xử lý vật liệu

• Điều khiển cơ cấu nâng hoặc hạ bằng xi lanh thủy lực.
• Hỗ trợ điều khiển chuyển động trong thiết bị xử lý vật liệu.
• Chuyển trạng thái hoạt động của các cơ cấu thủy lực theo tín hiệu điện.
• Tích hợp với hệ thống điều khiển máy và các thiết bị an toàn phù hợp.

Máy công cụ và thiết bị chuyên dụng

• Điều khiển hướng chuyển động của xi lanh.
• Điều khiển cơ cấu chấp hành trong máy gia công.
• Tích hợp vào cụm van thủy lực nhỏ gọn.
• Hỗ trợ vận hành tự động theo chu trình lập trình.

Hệ thống thủy lực công nghiệp

• Điều khiển hướng dòng dầu giữa các cửa P, T, A và B.
• Thay đổi trạng thái hoạt động của cơ cấu chấp hành.
• Tích hợp trong manifold và trạm nguồn thủy lực.
• Hỗ trợ nâng cấp hoặc thay thế van khi đáp ứng đúng tiêu chuẩn giao diện và yêu cầu kỹ thuật.

Việc sử dụng van cần căn cứ vào sơ đồ thủy lực, tải trọng, áp suất, lưu lượng và yêu cầu an toàn của từng ứng dụng.

5. Các sản phẩm cùng hãng Wandfluh

Wandfluh cung cấp nhiều dòng van thủy lực điều khiển điện từ, van tỷ lệ, van cartridge và phụ kiện điều khiển. Tùy yêu cầu lưu lượng, áp suất và chức năng, doanh nghiệp có thể tham khảo các model sau.

Danh sách trên gồm các dòng sản phẩm tham khảo trong danh mục Wandfluh. Cấu hình, thông số và tình trạng cung cấp cần được xác nhận theo tài liệu kỹ thuật hiện hành.

Lựa chọn model theo nhu cầu

• Hệ thống thủy lực tiêu chuẩn NG6: Tham khảo WDMFA06.
• Cần giám sát vị trí con trượt: Tham khảo WDMFA06_P.
• Cần giảm xung động khi chuyển mạch: Tham khảo WWMFA06.
• Cần kích thước lắp đặt nhỏ hơn: Tham khảo WD_FB04 hoặc dòng NG4 phù hợp.
• Cần lưu lượng lớn hơn: Tham khảo WDMFA10.
• Cần vật liệu thép không gỉ: Tham khảo WDMFA06_K9.
• Cần sử dụng trong khu vực nguy hiểm: Tham khảo các dòng van chống cháy nổ và kiểm tra chứng nhận Ex tương ứng.

6. Hướng dẫn lựa chọn van WDMFA06 phù hợp

Để lựa chọn đúng van điện từ thủy lực Wandfluh, doanh nghiệp cần kiểm tra các yếu tố quan trọng sau.

1. Điện áp cuộn coil: Xác nhận điện áp điều khiển 24 VDC và khả năng cấp dòng của bộ điều khiển.

2. Ký hiệu con trượt: Xác định sơ đồ đường dầu và trạng thái của van khi mất điện. Đây là yếu tố quyết định chức năng của xi lanh hoặc động cơ thủy lực.

3. Áp suất và lưu lượng: Kiểm tra áp suất vận hành thực tế, lưu lượng yêu cầu và độ sụt áp qua van.

4. Tiêu chuẩn lắp đặt: Xác nhận giao diện NG6, ISO 4401-03, vị trí các cổng dầu và kích thước lỗ lắp.

5. Loại dầu thủy lực: Kiểm tra độ nhớt, nhiệt độ làm việc và khả năng tương thích với vật liệu làm kín.

6. Đầu nối điện: Xác định kiểu đầu nối, cấp bảo vệ và điều kiện môi trường tại vị trí lắp đặt.

7. Yêu cầu vận hành: Làm rõ tần suất đóng cắt, thời gian duy trì cấp điện và yêu cầu dừng an toàn khi mất nguồn.

Việc kiểm tra đầy đủ các yếu tố trên giúp hạn chế lỗi lắp đặt, bảo đảm khả năng tương thích và nâng cao độ tin cậy của hệ thống thủy lực.

7. Vì sao nên lựa chọn van thủy lực Wandfluh?

Wandfluh là thương hiệu chuyên về công nghệ thủy lực và điều khiển, với danh mục sản phẩm bao gồm van phân phối, van tỷ lệ, van điều khiển áp suất và lưu lượng, cùng các giải pháp van chuyên dụng.

Dòng WDMFA06 mang lại những lợi ích đáng chú ý cho hệ thống thủy lực:

• Điều khiển hướng dòng dầu bằng tín hiệu điện.
• Hỗ trợ nhiều cấu hình con trượt theo yêu cầu ứng dụng.
• Tích hợp với giao diện lắp đặt NG6 tiêu chuẩn.
• Hỗ trợ thiết kế cụm van và manifold gọn gàng.
• Có nhiều phiên bản và phụ kiện để lựa chọn theo yêu cầu kỹ thuật.

Khi được lựa chọn đúng cấu hình và vận hành trong giới hạn cho phép, van giúp hệ thống thủy lực hoạt động ổn định và đáp ứng yêu cầu tự động hóa máy móc.
