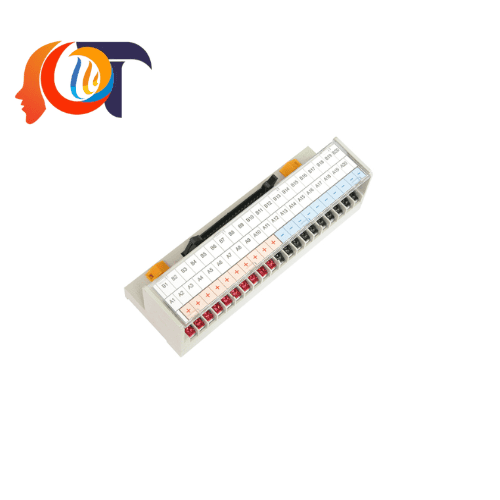

TG7-1H40CA-O Samwon – Interface Terminal Block cho hệ thống PLC

1. Giới thiệu TG7-1H40CA-O Samwon

TG7-1H40CA-O Samwon là cầu đấu giao tiếp công nghiệp (Interface Terminal Block) thuộc dòng IOLINK của SAMWON ACT, thương hiệu chuyên về giải pháp đấu nối và phụ kiện tự động hóa công nghiệp đến từ Hàn Quốc.

Thiết bị được thiết kế để kết nối các tín hiệu vào/ra (I/O) của PLC với hệ thống dây điện bên ngoài. Nhờ cấu trúc đấu nối tập trung, TG7-1H40CA-O giúp đơn giản hóa quá trình đi dây, giảm thời gian lắp đặt và thuận tiện hơn khi bảo trì tủ điện điều khiển.

Sản phẩm có cấu hình 40 cực I/O và 20 cực Common (COM). Thiết kế tích hợp các đầu nối giúp kỹ thuật viên tổ chức hệ thống dây dẫn gọn gàng, đồng thời hỗ trợ kết nối PLC với thiết bị hiện trường thông qua cáp tương thích.

Bên cạnh đó, TG7-1H40CA-O hỗ trợ lắp đặt bằng vít hoặc trên thanh DIN rail thông qua phụ kiện phù hợp. Thiết bị thích hợp cho các hệ thống điều khiển máy móc, dây chuyền sản xuất tự động và tủ điện công nghiệp.

Với thiết kế chuyên dụng cho đấu nối PLC, TG7-1H40CA-O Samwon là giải pháp đáng cân nhắc cho doanh nghiệp cần tối ưu hệ thống dây tín hiệu, đơn giản hóa lắp đặt và nâng cao hiệu quả bảo trì thiết bị tự động hóa.

2. Đặc điểm kỹ thuật của TG7-1H40CA-O

TG7-1H40CA-O được phát triển để hỗ trợ đấu nối tín hiệu điều khiển trong các hệ thống tự động hóa. Sản phẩm có cấu trúc rõ ràng, thông số điện phù hợp với nhiều ứng dụng I/O công nghiệp.

Các đặc điểm nổi bật gồm:

• 40 cực I/O: Hỗ trợ đấu nối các tín hiệu vào/ra theo sơ đồ kết nối tương thích.
• 20 cực Common: Tích hợp các đầu nối chung để đơn giản hóa hệ thống dây dẫn.
• Thiết kế Common tích hợp: Giảm số lượng linh kiện đấu nối riêng và hỗ trợ tiết kiệm không gian tủ điện.
• Đầu nối tương thích: Sử dụng giao diện đầu nối theo cấu hình của dòng TG7-C, cần đối chiếu với cáp kết nối PLC thực tế.
• Lắp đặt linh hoạt: Có thể bắt vít hoặc lắp trên thanh DIN rail thông qua cấu hình lắp đặt phù hợp.
• Kết cấu công nghiệp: Sử dụng vật liệu cách điện và nắp bảo vệ theo thiết kế của nhà sản xuất.

Bảng thông số kỹ thuật TG7-1H40CA-O

Lưu ý: Bảng trên tham khảo thông số dòng TG7-C. Trước khi đặt hàng, cần xác nhận bản vẽ, kích thước, kiểu đầu nối và cấu hình của đúng mã TG7-1H40CA-O.

3. Ưu điểm khi sử dụng cầu đấu TG7-1H40CA-O Samwon

Tối ưu đấu nối tín hiệu PLC

Trong tủ điện tự động hóa, số lượng dây tín hiệu có thể tăng nhanh khi hệ thống sử dụng nhiều cảm biến, cơ cấu chấp hành và module I/O. TG7-1H40CA-O cung cấp giao diện đấu nối tập trung giữa PLC và dây dẫn bên ngoài.

Nhờ đó, kỹ thuật viên có thể tổ chức dây tín hiệu theo từng nhóm. Việc kiểm tra sơ đồ và xác định vị trí đầu nối cũng trở nên thuận tiện hơn.

Tiết kiệm không gian tủ điện

Thiết kế tích hợp các cực Common giúp giảm nhu cầu sử dụng cầu đấu riêng cho từng nhóm kết nối. Cách bố trí này hỗ trợ tối ưu diện tích lắp đặt trong tủ điện.

Đây là lợi thế đối với các hệ thống điều khiển có mật độ dây dẫn cao hoặc yêu cầu bố trí linh kiện khoa học.

Rút ngắn thời gian lắp đặt

TG7-1H40CA-O được thiết kế cho các ứng dụng kết nối PLC chuyên dụng. Khi sử dụng đúng cáp và đầu nối tương thích, kỹ thuật viên có thể giảm thao tác đấu nối trực tiếp giữa nhiều dây dẫn riêng lẻ.

Thiết kế này hỗ trợ chuẩn hóa quá trình lắp ráp tủ điện và thuận tiện khi thay thế thiết bị.

Thuận tiện bảo trì và xử lý sự cố

Cấu trúc đầu nối tập trung giúp kỹ thuật viên dễ dàng kiểm tra đường đi của tín hiệu. Khi phát sinh lỗi, việc đối chiếu sơ đồ và xác định nhóm dây liên quan cũng thuận tiện hơn.

Đối với các nhà máy vận hành liên tục, khả năng bảo trì nhanh góp phần giảm thời gian dừng máy và nâng cao hiệu quả vận hành.

Hỗ trợ tiêu chuẩn hóa hệ thống dây dẫn

Việc sử dụng cùng một dòng interface terminal block cho các nhóm tín hiệu tương thích giúp doanh nghiệp xây dựng phương án đấu nối đồng nhất. Điều này có lợi khi mở rộng dây chuyền, thay thế module hoặc bàn giao hồ sơ kỹ thuật.

Tuy nhiên, khả năng thay thế trực tiếp phụ thuộc vào sơ đồ chân, loại tín hiệu và cấu hình PLC đang sử dụng.

4. Ứng dụng thực tế của TG7-1H40CA-O

TG7-1H40CA-O phù hợp với các hệ thống điều khiển sử dụng PLC có giao diện kết nối tương thích. Thiết bị đóng vai trò trung gian trong việc tổ chức và đấu nối tín hiệu giữa bộ điều khiển với hệ thống dây dẫn.

Tủ điện điều khiển PLC

• Tổ chức dây tín hiệu vào/ra của PLC.
• Kết nối giữa module I/O và hệ thống dây dẫn bên ngoài.
• Chuẩn hóa vị trí đấu nối trong tủ điện.
• Hỗ trợ kiểm tra và bảo trì các nhóm tín hiệu.

Dây chuyền sản xuất tự động

• Đấu nối tín hiệu điều khiển máy móc.
• Tổ chức đường dây kết nối với cảm biến và cơ cấu chấp hành thông qua module I/O tương thích.
• Hỗ trợ mở rộng hệ thống điều khiển.
• Giảm sự phức tạp của hệ thống dây dẫn trong tủ điện.

Máy móc công nghiệp

• Tủ điều khiển máy đóng gói.
• Máy lắp ráp tự động.
• Máy gia công công nghiệp.
• Hệ thống kiểm tra và phân loại sản phẩm.
• Các thiết bị sản xuất có sử dụng PLC.

Hệ thống điều khiển và giám sát

• Kết nối tín hiệu I/O trong hệ thống điều khiển.
• Hỗ trợ tổ chức dây tín hiệu trong tủ điều khiển trung tâm.
• Phục vụ bảo trì, thay thế và nâng cấp hệ thống.
• Hỗ trợ chuẩn hóa thiết kế tủ điện theo từng dự án.

Lưu ý: TG7-1H40CA-O là thiết bị đấu nối thụ động, không thay thế chức năng xử lý của PLC hoặc module I/O. Khả năng sử dụng phụ thuộc vào sơ đồ chân và loại đầu nối của hệ thống.

5. Các sản phẩm cùng hãng SAMWON ACT

SAMWON ACT cung cấp nhiều giải pháp đấu nối và phụ kiện cho hệ thống tự động hóa công nghiệp. Ngoài dòng TG7-C, doanh nghiệp có thể tham khảo các dòng terminal block, relay terminal, cáp I/O và thiết bị phân phối nguồn của hãng.

Các model cùng dòng TG7-C

Các model TG7-C có cấu hình đầu nối và Common khác nhau. Khi lựa chọn, cần kiểm tra loại đầu nối phía PLC, loại cáp, sơ đồ chân và phương án phân cực.

Các dòng sản phẩm khác của SAMWON ACT

Danh sách trên bao gồm các dòng sản phẩm của SAMWON ACT được giới thiệu trong danh mục hãng. Model cụ thể, phiên bản và tình trạng cung cấp cần được xác nhận trước khi đặt hàng.

6. Hướng dẫn lựa chọn TG7-1H40CA-O phù hợp

Để đảm bảo khả năng tương thích và độ tin cậy của hệ thống, doanh nghiệp nên kiểm tra các yếu tố sau trước khi lựa chọn thiết bị.

1. Model PLC và module I/O: Xác định hãng PLC, mã module và giao diện kết nối hiện có.

2. Số lượng tín hiệu: Kiểm tra số cực I/O cần sử dụng và số cực Common theo sơ đồ thiết kế.

3. Kiểu đầu nối: Xác nhận đầu nối kiểu O hoặc kiểu Y, cũng như mã đầu nối phía PLC và cáp tương thích.

4. Cấu hình Common: Xác định yêu cầu phân cực và cách phân nhóm Common trước khi chọn phiên bản CA hoặc CB.

5. Thông số điện: Đối chiếu điện áp, dòng điện từng cực, dòng tổng của Common và tiết diện dây dẫn.

6. Phương pháp lắp đặt: Kiểm tra không gian tủ điện và lựa chọn cách bắt vít hoặc lắp DIN rail phù hợp.

7. Sơ đồ đấu dây: Đối chiếu sơ đồ chân của terminal block với module PLC để tránh đấu sai tín hiệu.

Việc kiểm tra các thông số trước khi đặt hàng giúp giảm nguy cơ chọn sai đầu nối, hạn chế lỗi đấu dây và nâng cao hiệu quả lắp đặt.

7. Vì sao nên lựa chọn terminal block SAMWON ACT?

SAMWON ACT tập trung phát triển các giải pháp đấu nối cho hệ thống tự động hóa, từ interface terminal block đến cáp kết nối PLC, relay terminal và thiết bị phân phối nguồn.

Dòng TG7-C hướng đến nhu cầu tổ chức dây tín hiệu gọn gàng, đơn giản hóa quá trình lắp ráp và hỗ trợ công tác bảo trì trong tủ điện công nghiệp.

Khi sử dụng TG7-1H40CA-O đúng cấu hình, doanh nghiệp có thể:

• Chuẩn hóa kết nối I/O trong tủ điện.
• Giảm thao tác đấu dây trực tiếp.
• Tối ưu không gian lắp đặt.
• Thuận tiện kiểm tra và bảo trì.
• Dễ dàng quản lý sơ đồ đấu nối trong quá trình mở rộng hệ thống.

Đây là giải pháp phù hợp cho các đơn vị thiết kế tủ điện, nhà tích hợp hệ thống và doanh nghiệp đang triển khai dây chuyền sản xuất tự động.
