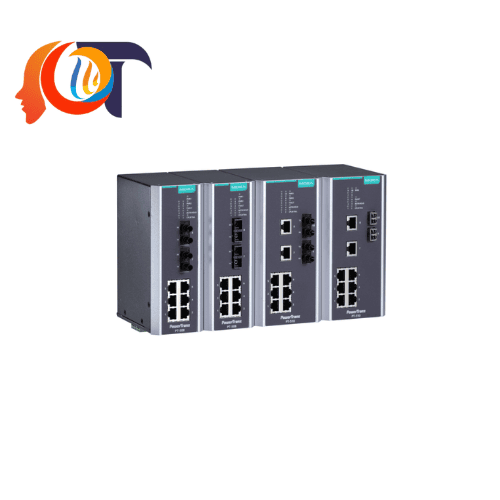

PT-508-MM-LC-24 Moxa – Layer 2 Managed Switch công nghiệp

PT-508-MM-LC-24 là bộ chuyển mạch Ethernet công nghiệp thuộc dòng PT-508 Series của Moxa. Đây là dòng Layer 2 Managed Switch được thiết kế chuyên biệt cho các hệ thống tự động hóa trạm biến áp và mạng công nghiệp yêu cầu độ ổn định cao.

Thiết bị được trang bị 6 cổng 10/100BaseT(X) và 2 cổng quang 100BaseFX Multi-Mode sử dụng đầu nối LC. PT-508-MM-LC-24 sử dụng nguồn 24 VDC, thiết kế lắp đặt DIN-rail và có khả năng hoạt động trong môi trường nhiệt độ từ -40 đến 85°C.

Với khả năng quản lý mạng, hỗ trợ nhiều giao thức dự phòng và các tính năng bảo mật công nghiệp, PT-508-MM-LC-24 là lựa chọn phù hợp để xây dựng hệ thống mạng Ethernet tin cậy cho trạm điện, hệ thống SCADA và các ứng dụng tự động hóa công nghiệp.

Tổng quan về PT-508-MM-LC-24

PT-508-MM-LC-24 được phát triển cho các hệ thống mạng công nghiệp cần kết nối đồng thời giữa thiết bị Ethernet và đường truyền cáp quang.

Thiết bị có 6 cổng Ethernet 10/100BaseT(X) dạng RJ45 và 2 cổng quang 100BaseFX Multi-Mode dạng LC. Cấu hình này cho phép kết nối các thiết bị điều khiển, máy tính công nghiệp, RTU, PLC, HMI hoặc thiết bị mạng với hệ thống đường trục cáp quang.

PT-508-MM-LC-24 thuộc dòng PowerTrans PT-508 của Moxa, được thiết kế theo các yêu cầu nghiêm ngặt dành cho hệ thống tự động hóa trạm điện, đáp ứng IEC 61850-3 và IEEE 1613.

Thiết kế dạng công nghiệp giúp thiết bị hoạt động ổn định trong điều kiện nhiệt độ rộng, độ ẩm cao và môi trường có nhiễu điện từ.

Đặc điểm nổi bật của PT-508-MM-LC-24

PT-508-MM-LC-24 sở hữu nhiều tính năng phù hợp với hệ thống mạng công nghiệp hiện đại.

6 cổng Ethernet 10/100BaseT(X)

Thiết bị cung cấp 6 cổng RJ45 hỗ trợ kết nối Ethernet tốc độ 10/100 Mbps. Các cổng này phù hợp để kết nối PLC, RTU, máy tính công nghiệp, HMI, thiết bị giám sát và nhiều thiết bị Ethernet khác.

2 cổng quang 100BaseFX Multi-Mode

Hai cổng quang sử dụng chuẩn 100BaseFX Multi-Mode và đầu nối LC. Cổng quang giúp xây dựng đường truyền backbone ổn định, giảm ảnh hưởng của nhiễu điện từ và phù hợp với các hệ thống có khoảng cách kết nối lớn. Với loại cáp quang phù hợp, khoảng cách truyền có thể đạt tới khoảng 4 km với OM1 hoặc 5 km với sợi 50/125 µm trong điều kiện được chỉ định.

Quản lý mạng Layer 2

PT-508-MM-LC-24 hỗ trợ nhiều tính năng quản lý mạng như VLAN, QoS, SNMP, LLDP, Port Mirroring, RMON và các giao thức quản lý qua Web, Telnet, SSH. Điều này giúp kỹ thuật viên dễ dàng cấu hình, giám sát và xử lý sự cố mạng.

Hỗ trợ các giao thức dự phòng mạng

Thiết bị hỗ trợ STP, RSTP, MSTP cùng các công nghệ dự phòng Turbo Ring và Turbo Chain của Moxa. Các tính năng này giúp tăng khả năng duy trì kết nối khi xảy ra sự cố trên một nhánh mạng.

Tăng cường bảo mật mạng công nghiệp

PT-508-MM-LC-24 hỗ trợ các tính năng bảo mật như HTTPS/SSL, SSH, RADIUS, TACACS+, Port Lock và IEEE 802.1X. Nhờ đó, hệ thống mạng có thể được kiểm soát chặt chẽ hơn và hạn chế các truy cập không được phép.

Hoạt động ổn định trong môi trường công nghiệp

Thiết bị có vỏ nhôm, chuẩn bảo vệ IP40 và thiết kế DIN-rail. Dải nhiệt độ hoạt động của model đạt từ -40 đến 85°C, phù hợp với nhiều môi trường lắp đặt công nghiệp.

Ứng dụng của PT-508-MM-LC-24 Moxa

PT-508-MM-LC-24 được thiết kế đặc biệt cho các hệ thống yêu cầu mạng Ethernet công nghiệp có độ tin cậy cao.

Một số ứng dụng tiêu biểu gồm:

• Hệ thống tự động hóa trạm biến áp.
• Mạng truyền thông cho hệ thống điện.
• Hệ thống SCADA.
• Kết nối RTU và các thiết bị điều khiển từ xa.
• Mạng Ethernet trong nhà máy điện.
• Hệ thống giám sát và điều khiển công nghiệp.
• Kết nối thiết bị Ethernet qua mạng cáp quang.
• Các hệ thống công nghiệp cần mạng dự phòng Ring.
• Hệ thống điều khiển và giám sát yêu cầu tuân thủ IEC 61850.

Đặc biệt, với khả năng kết hợp cổng đồng và cổng quang, PT-508-MM-LC-24 phù hợp với các hệ thống cần xây dựng mạng truyền thông phân cấp giữa các thiết bị tại hiện trường và hệ thống điều khiển trung tâm.

PT-508-MM-LC-24 trong hệ thống SCADA và trạm biến áp

Trong hệ thống trạm biến áp, mạng truyền thông đóng vai trò quan trọng trong việc kết nối các thiết bị bảo vệ, điều khiển, đo lường và giám sát.

PT-508-MM-LC-24 có thể được sử dụng làm thiết bị chuyển mạch tại các vị trí phân phối mạng. Các thiết bị như IED, RTU, PLC hoặc máy tính công nghiệp có thể kết nối qua các cổng Ethernet đồng, trong khi các cổng quang được sử dụng để kết nối với backbone của hệ thống.

Việc hỗ trợ VLAN, QoS, IGMP, SNMP và các giao thức dự phòng giúp kỹ sư có nhiều lựa chọn hơn khi thiết kế mạng điều khiển và giám sát.

Thông số kỹ thuật PT-508-MM-LC-24

Thông số trên được tổng hợp theo thông tin kỹ thuật của Moxa dành cho model PT-508-MM-LC-24.

Các tính năng quản lý mạng nổi bật

PT-508-MM-LC-24 không chỉ thực hiện chức năng chuyển mạch dữ liệu mà còn cung cấp nhiều công cụ quản lý mạng chuyên nghiệp.

Thiết bị hỗ trợ:

• VLAN và Port-based VLAN.
• GVRP và GMRP.
• IGMP Snooping.
• QoS và 4 hàng đợi ưu tiên.
• SNMP v1/v2c/v3.
• SNMP Inform.
• LLDP.
• Port Mirroring.
• RMON.
• Syslog.
• DHCP Client/Server.
• HTTP/HTTPS.
• SSH và Telnet.
• RADIUS.
• TACACS+.
• IEEE 802.1X.
• Link Aggregation và LACP.

Các tính năng này giúp PT-508-MM-LC-24 phù hợp với các hệ thống mạng công nghiệp cần khả năng giám sát, phân quyền và quản lý tập trung.

Khả năng dự phòng mạng của PT-508-MM-LC-24

Đối với hệ thống điện và tự động hóa công nghiệp, việc duy trì kết nối liên tục là yếu tố rất quan trọng.

PT-508-MM-LC-24 hỗ trợ nhiều cơ chế dự phòng như:

STP: giúp ngăn ngừa vòng lặp trong mạng Ethernet.

RSTP: rút ngắn thời gian hội tụ khi xảy ra sự cố kết nối.

MSTP: cho phép xây dựng nhiều vùng Spanning Tree trong mạng.

Turbo Ring: công nghệ Ring Redundancy của Moxa, giúp tăng độ tin cậy cho mạng công nghiệp.

Turbo Chain: phù hợp với các mô hình mạng dạng chuỗi và giúp giảm yêu cầu về hệ thống cáp.

Moxa công bố dòng PT-508 hỗ trợ Turbo Ring và Turbo Chain với thời gian phục hồi dưới 20 ms trong điều kiện được chỉ định.

Các sản phẩm cùng dòng PT-508 Series Moxa

Dòng PT-508 cung cấp nhiều phiên bản khác nhau. Người dùng có thể lựa chọn model dựa trên loại cổng quang, chế độ Single-Mode hoặc Multi-Mode và nguồn cấp.

Một số model tiêu biểu gồm:

PT-508-MM-LC-24: 6 cổng 10/100BaseT(X), 2 cổng 100BaseFX Multi-Mode LC, nguồn 24 VDC.

PT-508-MM-LC-48: 6 cổng 10/100BaseT(X), 2 cổng 100BaseFX Multi-Mode LC, nguồn 48 VDC.

PT-508-SS-LC-24: 6 cổng 10/100BaseT(X), 2 cổng 100BaseFX Single-Mode LC, nguồn 24 VDC.

PT-508-SS-LC-48: 6 cổng 10/100BaseT(X), 2 cổng 100BaseFX Single-Mode LC, nguồn 48 VDC.

PT-508-MM-SC-24: sử dụng 2 cổng 100BaseFX Multi-Mode SC và nguồn 24 VDC.

PT-508-MM-SC-48: sử dụng 2 cổng 100BaseFX Multi-Mode SC và nguồn 48 VDC.

PT-508-MM-ST-24: sử dụng 2 cổng 100BaseFX Multi-Mode ST và nguồn 24 VDC.

PT-508-MM-ST-48: sử dụng 2 cổng 100BaseFX Multi-Mode ST và nguồn 48 VDC.

PT-508-MM-SC-HV: phiên bản Multi-Mode SC sử dụng nguồn cao áp.

PT-508-SS-SC-HV: phiên bản Single-Mode SC sử dụng nguồn cao áp.

Dòng PT-508 được Moxa phát triển với nhiều cấu hình cổng và nguồn khác nhau nhằm đáp ứng các yêu cầu triển khai mạng trong hệ thống điện và công nghiệp.

Các dòng Layer 2 Managed Switch Moxa khác

Ngoài PT-508 Series, Moxa còn cung cấp nhiều dòng Layer 2 Managed Switch cho các ứng dụng công nghiệp khác nhau.

Một số dòng đáng chú ý gồm:

EDS-405A Series: Managed Ethernet Switch công nghiệp 5 cổng.

EDS-408A Series: Managed Ethernet Switch công nghiệp 8 cổng.

EDS-505A Series: Managed Ethernet Switch 5 cổng.

EDS-508A Series: Managed Ethernet Switch 8 cổng.

EDS-510A Series: Managed Gigabit Ethernet Switch với cấu hình 7+3G port.

EDS-516A Series: Managed Ethernet Switch 16 cổng.

EDS-518A Series: Managed Gigabit Ethernet Switch 16+2G port.

EDS-518E Series: Managed Gigabit Ethernet Switch 14+4G port.

EDS-528E Series: Managed Gigabit Ethernet Switch 24+4G port.

EDS-G508E Series: Managed Full Gigabit Ethernet Switch 8 cổng.

EDS-G509 Series: Managed Full Gigabit Ethernet Switch 9 cổng.

PT-510 Series: IEC 61850-3 10-port Layer 2 DIN-rail managed Ethernet Switch.

PT-G503 Series: Managed Gigabit Redundancy Box hỗ trợ các yêu cầu mạng công nghiệp và IEC 61850-3/IEC 62439-3.

Đây là các dòng sản phẩm thuộc danh mục Layer 2 Managed Switches của Moxa, với cấu hình và định hướng ứng dụng khác nhau.

Lợi ích khi sử dụng PT-508-MM-LC-24 Moxa

PT-508-MM-LC-24 mang lại nhiều lợi ích cho hệ thống tự động hóa và mạng công nghiệp:

• Kết nối Ethernet ổn định cho thiết bị công nghiệp.
• Kết hợp linh hoạt giữa Ethernet đồng và cáp quang.
• Tăng khả năng dự phòng cho hệ thống mạng.
• Hỗ trợ quản lý và giám sát mạng tập trung.
• Tăng cường bảo mật cho hệ thống Ethernet công nghiệp.
• Hoạt động ổn định trong môi trường nhiệt độ rộng.
• Phù hợp với hệ thống trạm biến áp theo IEC 61850-3.
• Dễ dàng lắp đặt trên tủ điện với thiết kế DIN-rail.
• Có nhiều phiên bản cùng dòng để lựa chọn theo nhu cầu thực tế.

Vì sao nên chọn PT-508-MM-LC-24 cho hệ thống công nghiệp?

Nếu hệ thống cần một Managed Switch Moxa 24VDC, có cả cổng Ethernet và cổng quang Multi-Mode LC, PT-508-MM-LC-24 là một lựa chọn đáng cân nhắc.

Thiết bị kết hợp giữa khả năng quản lý mạng Layer 2, thiết kế công nghiệp, các cơ chế dự phòng mạng và khả năng hoạt động trong môi trường khắc nghiệt. Đây là những yếu tố quan trọng đối với hệ thống SCADA, trạm biến áp và các mạng tự động hóa công nghiệp yêu cầu độ tin cậy cao.
