OH250570 IPF Electronic – Cảm Biến Quang Dạng Khung (Optical Sensor)

1. Giới thiệu OH250570 IPF Electronic

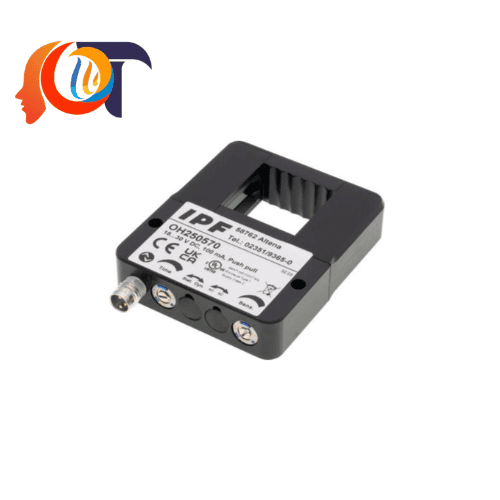

OH250570 IPF Electronic là cảm biến quang dạng khung (Frame Light Barrier) được thiết kế để phát hiện và kiểm tra vật thể đi qua vùng cảm biến. Thiết bị sử dụng công nghệ quang điện hồng ngoại, tạo thành một vùng phát hiện bên trong khung. Nhờ đó, cảm biến có thể nhận diện các vật thể nhỏ mà không cần tiếp xúc trực tiếp.

Với kích thước vùng phát hiện 25 x 22 mm, OH250570 phù hợp với nhiều ứng dụng trong dây chuyền tự động hóa. Thiết bị hỗ trợ phát hiện tĩnh và động, đáp ứng nhu cầu kiểm tra sản phẩm khi đứng yên hoặc đang di chuyển.

Một ưu điểm đáng chú ý của OH250570 là độ phân giải tĩnh 1 mm và độ phân giải động 0,7 mm. Kết hợp với thời gian đáp ứng 0,05 ms, cảm biến hỗ trợ phát hiện nhanh các vật thể đi qua vùng kiểm soát.

Ngoài ra, thiết bị sử dụng nguồn cấp 18–30 VDC, ngõ ra Push-pull và đầu nối M8 3 chân. Cấp bảo vệ IP67 giúp OH250570 hoạt động phù hợp trong nhiều môi trường công nghiệp.

OH250570 IPF là giải pháp phù hợp cho doanh nghiệp cần cảm biến quang kiểm tra hiện diện, phát hiện vật thể nhỏ, kiểm soát dây chuyền và tích hợp hệ thống máy móc tự động.

2. Đặc điểm kỹ thuật nổi bật của OH250570

Cảm biến quang OH250570 được IPF Electronic thiết kế với nhiều tính năng phục vụ nhu cầu phát hiện vật thể trong sản xuất.

Các đặc điểm chính bao gồm:

• Công nghệ quang điện hồng ngoại: Tạo vùng phát hiện bên trong khung cảm biến.
• Thiết kế dạng khung: Kích thước vùng phát hiện 25 x 22 mm, phù hợp với vật thể đi xuyên qua cảm biến.
• Độ phân giải cao: Độ phân giải tĩnh 1 mm và động 0,7 mm.
• Phát hiện tĩnh và động: Hỗ trợ kiểm tra vật thể đứng yên hoặc chuyển động.
• Thời gian đáp ứng nhanh: Chỉ 0,05 ms theo thông số nhà sản xuất.
• Ngõ ra Push-pull: Hỗ trợ chức năng PNP/NPN và NO/NC.
• Hỗ trợ IO-Link: Thuận tiện cho việc cấu hình và tích hợp vào hệ thống tự động hóa tương thích.
• Cấp bảo vệ IP67: Tăng khả năng bảo vệ trước bụi và nước.
• Kết nối M8: Sử dụng đầu nối M8 3 chân, thuận tiện khi lắp đặt.

Bảng thông số kỹ thuật OH250570

Lưu ý: Các thông số trên được tổng hợp từ dữ liệu kỹ thuật của IPF Electronic. Khi lựa chọn thiết bị thay thế hoặc thiết kế hệ thống, cần đối chiếu datasheet chính thức và phiên bản sản phẩm thực tế.

3. Ưu điểm khi sử dụng cảm biến OH250570 IPF

Phát hiện vật thể nhỏ với độ phân giải cao

OH250570 sử dụng hệ thống phát và thu quang học để tạo vùng phát hiện bên trong khung. Cấu trúc này cho phép thiết bị nhận diện vật thể khi chúng đi qua vùng cảm biến.

Độ phân giải động 0,7 mm giúp phát hiện các vật thể nhỏ trong quá trình chuyển động. Đây là ưu điểm quan trọng đối với dây chuyền sản xuất có tốc độ cao hoặc yêu cầu kiểm tra liên tục.

Tốc độ phản hồi nhanh

Thời gian đáp ứng 0,05 ms giúp OH250570 nhận biết sự thay đổi trạng thái nhanh chóng. Nhờ đó, thiết bị phù hợp với các hệ thống cần phát hiện vật thể trong thời gian ngắn.

Cảm biến có thể gửi tín hiệu đến PLC để thực hiện các thao tác tiếp theo. Ví dụ như đếm sản phẩm, kích hoạt cơ cấu phân loại hoặc kiểm tra quá trình cấp liệu.

Hỗ trợ phát hiện tĩnh và động

OH250570 hỗ trợ hai chế độ phát hiện là Static và Dynamic. Người dùng có thể lựa chọn chế độ phù hợp với đặc tính của dây chuyền.

Chế độ tĩnh phù hợp với việc kiểm tra sự hiện diện của vật thể. Trong khi đó, chế độ động hỗ trợ phát hiện vật thể khi chúng di chuyển qua vùng cảm biến.

Tích hợp linh hoạt với PLC và IO-Link

Cảm biến sử dụng ngõ ra Push-pull, hỗ trợ PNP/NPN và NO/NC. Điều này giúp việc kết nối với nhiều hệ thống điều khiển trở nên thuận tiện hơn.

Ngoài ra, OH250570 hỗ trợ IO-Link phiên bản 1.1.3. Khi kết nối với master IO-Link tương thích, người dùng có thể khai thác các chức năng cấu hình và trao đổi dữ liệu theo khả năng của thiết bị.

Hoạt động ổn định trong môi trường công nghiệp

Vỏ cảm biến được chế tạo từ nhôm kết hợp với vùng cảm biến bằng nhựa. Thiết kế này mang lại kết cấu chắc chắn cho thiết bị.

Cấp bảo vệ IP67 giúp cảm biến chống bụi và chịu được tác động của nước trong điều kiện thử nghiệm quy định. Vì vậy, OH250570 phù hợp với nhiều vị trí lắp đặt trên máy móc và dây chuyền sản xuất.

4. Ứng dụng thực tế của OH250570 IPF Electronic

Cảm biến quang dạng khung OH250570 được sử dụng trong các hệ thống cần kiểm tra vật thể đi qua một vùng xác định. Thiết bị đặc biệt phù hợp với dây chuyền sản xuất dây dẫn, ống và các chi tiết nhỏ.

Ngành sản xuất dây điện và cáp

• Phát hiện dây điện đi qua vùng kiểm soát.
• Kiểm tra sự hiện diện của dây dẫn trên dây chuyền.
• Đếm số lượng dây hoặc chi tiết dạng sợi.
• Hỗ trợ kiểm tra chiều dài dây khi kết hợp với bộ điều khiển phù hợp.
• Phát hiện tình trạng dây bị gián đoạn trong quá trình sản xuất.

Ngành sản xuất ống nhựa và ống cao su

• Phát hiện ống đi qua vùng cảm biến.
• Kiểm tra sự hiện diện của sản phẩm sau công đoạn đùn.
• Hỗ trợ đếm sản phẩm trên băng tải.
• Kiểm tra quá trình cấp và chuyển ống.
• Giám sát sản phẩm trong hệ thống đóng gói tự động.

Máy ép và máy gia công công nghiệp

• Kiểm tra sản phẩm được đẩy ra khỏi máy ép.
• Phát hiện chi tiết sau quá trình gia công.
• Kiểm tra sự hiện diện của vật thể tại vị trí thu hồi.
• Hỗ trợ xác nhận chu trình máy đã hoàn thành.

Hệ thống đóng gói và phân loại sản phẩm

• Phát hiện sản phẩm đi qua vị trí kiểm tra.
• Đếm sản phẩm trên băng tải.
• Kiểm tra tình trạng cấp liệu.
• Kích hoạt cơ cấu phân loại thông qua PLC.
• Giám sát quá trình vận chuyển sản phẩm.

Dây chuyền tự động hóa và lắp ráp

• Kiểm tra sự hiện diện của linh kiện.
• Phát hiện vật thể nhỏ trong vùng lắp ráp.
• Giám sát quá trình cấp phôi.
• Hỗ trợ kiểm soát chu trình hoạt động của máy.
• Kết nối dữ liệu cảm biến với hệ thống điều khiển.

Lợi ích ứng dụng: Việc sử dụng OH250570 giúp giảm thao tác kiểm tra thủ công, tăng khả năng phát hiện vật thể và nâng cao hiệu quả giám sát dây chuyền.

5. Các sản phẩm cảm biến cùng hãng IPF Electronic

IPF Electronic cung cấp nhiều dòng cảm biến và thiết bị điều khiển phục vụ tự động hóa công nghiệp. Danh mục sản phẩm của hãng bao gồm cảm biến quang, cảm biến tiệm cận, cảm biến điện dung, cảm biến siêu âm, cảm biến mức và các thiết bị đo lường khác.

Dưới đây là một số model tiêu biểu có thể tham khảo:

Danh sách trên là các model tham khảo trong danh mục IPF Electronic, không phải tất cả đều cùng nguyên lý hoặc có thể thay thế trực tiếp cho OH250570. Cần kiểm tra datasheet từng model để xác định chức năng, kích thước và khả năng tương thích.

Lựa chọn cảm biến IPF theo nhu cầu sử dụng

• Cần phát hiện vật thể đi xuyên qua khung: OH250570.
• Cần phát hiện vật thể nhỏ bằng laser: Tham khảo PGKB0570.
• Cần phát hiện vật thể không tiếp xúc: Tham khảo các dòng Optical Sensor.
• Cần phát hiện vật liệu theo đặc tính điện môi: Tham khảo Capacitive Sensor.
• Cần phát hiện vật thể bằng sóng âm: Tham khảo Ultrasonic Sensor.

Việc lựa chọn đúng công nghệ cảm biến sẽ giúp hệ thống hoạt động ổn định và hạn chế các tín hiệu phát hiện không mong muốn.

6. Hướng dẫn lựa chọn và lắp đặt OH250570

Để cảm biến OH250570 hoạt động hiệu quả, doanh nghiệp cần kiểm tra một số yếu tố trước khi lắp đặt.

1. Kích thước vật thể

Xác định kích thước vật thể cần phát hiện. Đồng thời, kiểm tra vật thể có phù hợp với vùng mở 25 x 22 mm hay không.

2. Tốc độ chuyển động

Đánh giá tốc độ di chuyển của sản phẩm để lựa chọn chế độ Static hoặc Dynamic. Điều này giúp cảm biến phát hiện đúng đối tượng trong quá trình vận hành.

3. Nguồn điện cấp

Sử dụng nguồn 18–30 VDC theo thông số của nhà sản xuất. Nguồn cấp cần ổn định để hạn chế lỗi tín hiệu.

4. Tương thích ngõ ra

Kiểm tra cấu hình PNP/NPN, NO/NC và khả năng tiếp nhận tín hiệu của PLC trước khi đấu nối.

5. Kết nối IO-Link

Nếu cần khai thác IO-Link, hãy sử dụng master tương thích và cấu hình đúng IODD của cảm biến.

6. Môi trường lắp đặt

Kiểm tra nhiệt độ, độ rung, bụi và độ ẩm tại vị trí lắp đặt. Mặc dù OH250570 đạt IP67, việc bố trí và bảo vệ đầu nối vẫn cần thực hiện đúng hướng dẫn.

7. Căn chỉnh vị trí cảm biến

Lắp đặt cảm biến sao cho vật thể đi qua vùng phát hiện một cách ổn định. Tránh để các chi tiết cơ khí hoặc vật thể không mong muốn che khuất vùng cảm biến.

7. Vì sao nên lựa chọn cảm biến IPF Electronic?

IPF Electronic là thương hiệu thiết bị cảm biến và điều khiển công nghiệp đến từ Đức. Hãng phát triển nhiều giải pháp phát hiện, đo lường và giám sát phục vụ các dây chuyền tự động hóa.

Các sản phẩm IPF Electronic được ứng dụng trong nhiều lĩnh vực như sản xuất máy móc, đóng gói, chế biến, lắp ráp và kiểm soát quy trình.

Khi lựa chọn OH250570, doanh nghiệp có thể khai thác các lợi ích sau:

• Tự động hóa quá trình phát hiện vật thể.
• Giảm phụ thuộc vào kiểm tra thủ công.
• Nâng cao tốc độ phản hồi của hệ thống.
• Hỗ trợ kết nối PLC và IO-Link.
• Tăng khả năng kiểm soát sản phẩm trên dây chuyền.
• Đơn giản hóa quá trình tích hợp cảm biến vào máy móc.

Đây là giải pháp phù hợp cho các doanh nghiệp đang tìm kiếm cảm biến quang dạng khung phục vụ kiểm tra và giám sát trong tự động hóa công nghiệp.
