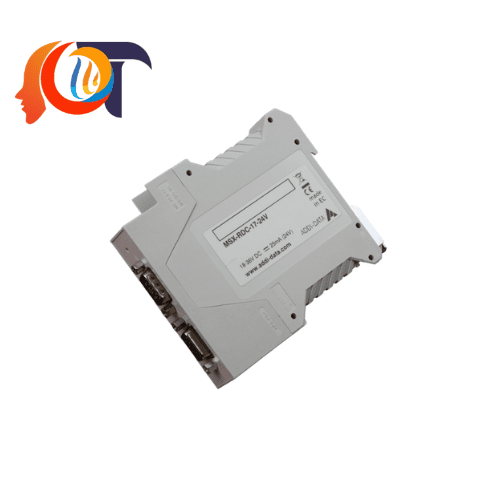

MSX-RDC-17 ADDI-DATA – Bộ chuyển đổi Resolver sang tín hiệu số

1. Giới thiệu MSX-RDC-17 ADDI-DATA

MSX-RDC-17 ADDI-DATA là bộ chuyển đổi tín hiệu Resolver sang tín hiệu số (Resolver-to-Digital Converter). Thiết bị giúp chuyển đổi thông tin vị trí góc từ Resolver thành tín hiệu encoder gia tăng (Incremental Encoder) để hệ thống điều khiển có thể đọc và xử lý.

Trong các hệ thống tự động hóa, Resolver thường được sử dụng để xác định vị trí và chuyển động quay của động cơ. Tuy nhiên, một số bộ điều khiển hoặc card thu thập dữ liệu cần tín hiệu encoder gia tăng. Vì vậy, MSX-RDC-17 đóng vai trò cầu nối giữa Resolver và hệ thống xử lý tín hiệu số.

Thiết bị của ADDI-DATA hỗ trợ tín hiệu đầu ra vi sai RS422. Ngoài ra, người dùng có thể lựa chọn độ phân giải thông qua công tắc trên thiết bị. Nhờ đó, MSX-RDC-17 phù hợp với nhiều ứng dụng đo vị trí, giám sát tốc độ quay và thu thập dữ liệu chuyển động.

Với thiết kế nhỏ gọn, khả năng chuyển đổi tín hiệu ổn định và cách kết nối rõ ràng, MSX-RDC-17 là giải pháp đáng cân nhắc cho các hệ thống đo lường và tự động hóa sử dụng Resolver.

2. Đặc điểm nổi bật của MSX-RDC-17

MSX-RDC-17 được thiết kế để đơn giản hóa việc tích hợp Resolver vào hệ thống điều khiển và thu thập dữ liệu.

• Chuyển đổi Resolver sang encoder: Chuyển thông tin vị trí góc thành tín hiệu số gia tăng.
• Hỗ trợ tín hiệu vi sai RS422: Cung cấp tín hiệu A, B và Index với các cặp đầu ra vi sai.
• Nhiều mức độ phân giải: Hỗ trợ lựa chọn 10-bit, 12-bit, 14-bit và 16-bit.
• Tùy chỉnh độ phân giải: Cho phép lựa chọn mức phân giải bằng công tắc trên thiết bị.
• Tín hiệu Index: Tạo xung tham chiếu khi vị trí góc tuyệt đối đi qua điểm 0.
• Tích hợp với hệ thống thu thập dữ liệu: Có thể sử dụng cùng các card counter tương thích và hệ thống đếm encoder của ADDI-DATA.
• Thiết kế nhỏ gọn: Kích thước khoảng 118 × 23 × 100 mm, khối lượng khoảng 100 g.

Những đặc điểm này giúp MSX-RDC-17 đáp ứng nhu cầu chuyển đổi tín hiệu vị trí trong các ứng dụng công nghiệp và phòng thí nghiệm.

3. Thông số kỹ thuật MSX-RDC-17

Lưu ý: Tài liệu sản phẩm có các cấu hình và phiên bản khác nhau. Tần số tín hiệu tham chiếu, độ phân giải, biên độ tín hiệu và thông số Resolver cần được xác nhận theo cấu hình đặt hàng.

Độ phân giải và tốc độ quay

MSX-RDC-17 hỗ trợ bốn mức độ phân giải. Mỗi mức phù hợp với một yêu cầu khác nhau về độ chi tiết của tín hiệu vị trí và tốc độ quay.

Độ phân giải cao giúp hệ thống ghi nhận chuyển động góc chi tiết hơn. Tuy nhiên, tốc độ quay tối đa cho phép sẽ giảm khi lựa chọn độ phân giải cao hơn.

Vì vậy, doanh nghiệp nên cân đối giữa độ chính xác vị trí, tốc độ động cơ và khả năng xử lý của bộ đếm encoder trước khi chọn cấu hình.

4. Nguyên lý hoạt động của bộ chuyển đổi MSX-RDC-17

MSX-RDC-17 tiếp nhận tín hiệu từ Resolver và chuyển đổi thông tin vị trí thành tín hiệu encoder gia tăng.

Quá trình hoạt động gồm ba bước chính:

Bước 1: Cấp tín hiệu cho Resolver. Thiết bị cung cấp tín hiệu tham chiếu cần thiết để Resolver hoạt động.

Bước 2: Tiếp nhận tín hiệu vị trí. MSX-RDC-17 nhận các tín hiệu SIN và COS từ Resolver để xác định vị trí góc.

Bước 3: Xuất tín hiệu encoder. Thiết bị chuyển thông tin vị trí thành các tín hiệu A, B và Index. Bộ điều khiển hoặc card đếm có thể sử dụng các tín hiệu này để theo dõi chuyển động.

Nhờ phương pháp chuyển đổi này, doanh nghiệp có thể tích hợp Resolver vào hệ thống thu thập dữ liệu mà không nhất thiết phải thay thế Resolver hiện có bằng encoder gia tăng.

5. Ứng dụng của MSX-RDC-17 trong tự động hóa công nghiệp

MSX-RDC-17 phù hợp với các hệ thống cần chuyển đổi tín hiệu Resolver thành tín hiệu encoder để xử lý vị trí và chuyển động quay.

Điều khiển và giám sát động cơ

Thiết bị hỗ trợ chuyển đổi thông tin vị trí từ Resolver thành tín hiệu encoder gia tăng. Từ đó, hệ thống thu thập dữ liệu có thể theo dõi chuyển động quay của động cơ.

Ứng dụng tham khảo:

• Giám sát vị trí góc của trục quay.
• Thu thập dữ liệu tốc độ động cơ.
• Theo dõi chuyển động trong hệ thống thử nghiệm.
• Tích hợp Resolver với bộ đếm encoder tương thích.

Máy móc và dây chuyền tự động

Trong các dây chuyền sản xuất, việc theo dõi vị trí và chuyển động giúp cải thiện khả năng giám sát hoạt động của máy.

MSX-RDC-17 có thể được sử dụng để:

• Chuyển đổi tín hiệu vị trí của trục máy.
• Thu thập dữ liệu chuyển động quay.
• Hỗ trợ đồng bộ tín hiệu vị trí với hệ thống đo lường.
• Kết nối Resolver với phần cứng thu thập dữ liệu tương thích.

Hệ thống đo lường và kiểm tra

Trong phòng thí nghiệm hoặc hệ thống thử nghiệm, dữ liệu vị trí có thể được dùng để phân tích chuyển động và đánh giá hiệu suất cơ cấu quay.

MSX-RDC-17 hỗ trợ các ứng dụng như:

• Kiểm tra chuyển động của trục quay.
• Đo vị trí góc trong hệ thống thử nghiệm.
• Thu thập dữ liệu encoder phục vụ phân tích.
• Tích hợp với card đếm và hệ thống đo lường tương thích.

Tích hợp card DAQ và hệ thống Ethernet

ADDI-DATA cung cấp các card thu thập dữ liệu và hệ thống Ethernet phục vụ đo lường công nghiệp. MSX-RDC-17 có thể chuyển đổi tín hiệu Resolver để sử dụng với phần cứng đếm phù hợp.

Tuy nhiên, cần kiểm tra khả năng tương thích về tín hiệu, tốc độ đếm và giao tiếp trước khi tích hợp vào hệ thống thực tế.

6. Các sản phẩm cùng hãng ADDI-DATA

ADDI-DATA phát triển nhiều giải pháp thu thập dữ liệu, đo lường và tự động hóa công nghiệp. Bên cạnh bộ chuyển đổi Resolver, hãng còn cung cấp card DAQ, hệ thống đo lường Ethernet, bộ ghi dữ liệu và nền tảng xử lý dữ liệu thời gian thực.

6.1. Các bộ chuyển đổi Resolver sang tín hiệu số

Hai model có chức năng chuyển đổi tương tự nhưng khác nhau về nguồn cấp. Do đó, cần lựa chọn đúng phiên bản theo thiết kế điện của hệ thống.

6.2. Card thu thập dữ liệu và bộ đếm encoder

Các thiết bị trên có thể được xem xét khi xây dựng hệ thống đo vị trí hoặc thu thập tín hiệu. Khả năng kết nối trực tiếp với MSX-RDC-17 cần được xác nhận dựa trên thông số đầu vào và cấu hình phần cứng.

6.3. Card I/O và giao tiếp công nghiệp

Các card này phục vụ những nhu cầu khác nhau trong hệ thống tự động hóa. Không phải tất cả đều là thiết bị chuyển đổi Resolver; việc lựa chọn cần dựa trên chức năng cụ thể của hệ thống.

6.4. Hệ thống xử lý và thu thập dữ liệu thời gian thực

Những nền tảng này phù hợp với các dự án cần kết hợp nhiều loại tín hiệu và xử lý dữ liệu tập trung.

Danh sách trên là các sản phẩm ADDI-DATA tham khảo từ danh mục hãng. Trước khi đặt hàng, cần xác nhận tình trạng cung cấp, phiên bản phần cứng và khả năng tương thích của từng model.

7. Vì sao nên lựa chọn MSX-RDC-17 ADDI-DATA?

MSX-RDC-17 giúp giải quyết nhu cầu chuyển đổi tín hiệu Resolver sang tín hiệu encoder gia tăng. Thiết bị phù hợp với những hệ thống cần tận dụng Resolver hiện có nhưng vẫn muốn sử dụng phần cứng thu thập dữ liệu dựa trên tín hiệu encoder.

Các lợi ích chính gồm:

• Giảm độ phức tạp khi tích hợp Resolver với hệ thống đếm encoder tương thích.
• Hỗ trợ nhiều mức độ phân giải.
• Cung cấp tín hiệu đầu ra vi sai RS422.
• Có tín hiệu Index phục vụ tham chiếu vị trí.
• Thiết kế nhỏ gọn, thuận tiện cho việc bố trí trong hệ thống.
• Có phiên bản nguồn 5 V và phiên bản 24 V để lựa chọn theo nhu cầu.

Để đạt hiệu quả tốt nhất, cần kiểm tra thông số Resolver, điện áp cấp, tần số tham chiếu, độ phân giải và tốc độ quay trước khi triển khai.

8. Lưu ý khi lựa chọn và lắp đặt MSX-RDC-17

Trước khi đặt hàng, doanh nghiệp nên xác định các thông tin kỹ thuật sau:

1. Loại Resolver: Xác nhận mã thiết bị và thông số tín hiệu SIN/COS.
2. Điện áp nguồn: Chọn MSX-RDC-17 dùng nguồn 5 V hoặc MSX-RDC-17_24V theo yêu cầu.
3. Độ phân giải: Lựa chọn 10-bit, 12-bit, 14-bit hoặc 16-bit.
4. Tốc độ quay: Đối chiếu tốc độ động cơ với giới hạn tương ứng của độ phân giải.
5. Tín hiệu đầu ra: Kiểm tra khả năng tiếp nhận tín hiệu vi sai RS422 của thiết bị phía sau.
6. Tín hiệu tham chiếu: Xác nhận biên độ và tần số theo thông số Resolver.
7. Điều kiện sử dụng: Tuân thủ hướng dẫn đấu nối và giới hạn vận hành của nhà sản xuất.

Lưu ý an toàn: MSX-RDC-17 không phải thiết bị an toàn chức năng. Không sử dụng thiết bị cho chức năng dừng khẩn cấp hoặc chức năng an toàn liên quan đến con người. Nhà sản xuất cũng không cho phép sử dụng thiết bị trong môi trường có nguy cơ cháy nổ.

9. Mua MSX-RDC-17 ADDI-DATA tại IOT Master

IOT Master hỗ trợ doanh nghiệp tìm hiểu và lựa chọn thiết bị đo lường, thu thập dữ liệu và tự động hóa công nghiệp theo yêu cầu ứng dụng.

Khi cần tư vấn MSX-RDC-17 ADDI-DATA, doanh nghiệp nên cung cấp thông tin về Resolver đang sử dụng, điện áp cấp, tốc độ quay, độ phân giải mong muốn và phần cứng nhận tín hiệu.

Dựa trên các thông tin này, đội ngũ kỹ thuật có thể hỗ trợ xác định cấu hình phù hợp và kiểm tra khả năng tích hợp với hệ thống hiện có.
