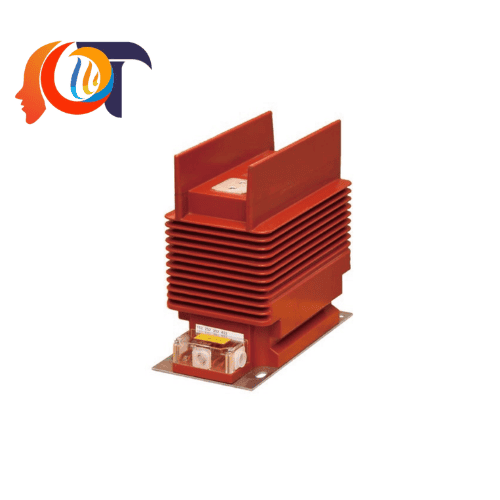

LZZBJ9-24 Dalian No.2 Transformer là gì?

LZZBJ9-24 là máy biến dòng trung thế (Current Transformer – CT) do Dalian No.2 Transformer Group phát triển, được sử dụng trong các hệ thống điện xoay chiều để đo lường dòng điện, giám sát vận hành và thực hiện chức năng bảo vệ rơ-le.

Thiết bị sử dụng kết cấu đúc nhựa epoxy cách điện, dạng trụ và được thiết kế cho hệ thống điện có cấp điện áp đến 24 kV. Cấu trúc kín giúp bảo vệ các bộ phận bên trong, đồng thời nâng cao khả năng làm việc trong môi trường có độ ẩm và mức độ ô nhiễm nhất định.

LZZBJ9-24 phù hợp để lắp đặt trong tủ điện trung thế, hệ thống phân phối điện, trạm biến áp và các thiết bị đóng cắt cần giám sát dòng điện chính xác.

Tổng quan về LZZBJ9-24 Dalian No.2 Transformer

LZZBJ9-24 thuộc nhóm máy biến dòng trung thế dùng trong nhà. Thiết bị có nhiệm vụ biến đổi dòng điện sơ cấp lớn thành dòng điện thứ cấp có giá trị tiêu chuẩn, thường là 1 A hoặc 5 A, để đưa đến đồng hồ đo, thiết bị bảo vệ và hệ thống điều khiển.

Với thiết kế cách điện bằng nhựa epoxy đúc kín, LZZBJ9-24 có kết cấu chắc chắn, kích thước tương đối gọn và không yêu cầu bảo dưỡng phức tạp.

Model này có thể được cấu hình với nhiều tỷ số biến dòng và cấp chính xác khác nhau tùy theo yêu cầu đo lường hoặc bảo vệ của từng hệ thống.

Đặc điểm nổi bật của LZZBJ9-24

LZZBJ9-24 được thiết kế để đáp ứng đồng thời yêu cầu đo lường và bảo vệ trong hệ thống điện trung thế.

Thiết kế đúc epoxy cách điện giúp tăng khả năng cách điện và bảo vệ cuộn dây, lõi từ khỏi tác động của môi trường.

Kết cấu kín dạng trụ giúp thiết bị có độ ổn định cao khi lắp đặt trong tủ điện trung thế.

Hỗ trợ nhiều cấp chính xác, đáp ứng các nhu cầu khác nhau từ đo lường điện năng đến bảo vệ rơ-le.

Dòng thứ cấp có thể lựa chọn 1 A hoặc 5 A tùy theo cấu hình.

Thiết bị được thiết kế cho hệ thống điện xoay chiều 50 Hz hoặc 60 Hz.

Có thể sử dụng cho các ứng dụng đo dòng điện, đo điện năng và bảo vệ hệ thống điện.

LZZBJ9-24 có cấp cách điện định mức 24/65/125 kV theo cấu hình sản phẩm được công bố.

Thông số kỹ thuật tiêu biểu

Thông số thực tế của máy biến dòng cần được lựa chọn theo tỷ số biến dòng, cấp chính xác, công suất tải và yêu cầu bảo vệ của từng hệ thống.

Ứng dụng của LZZBJ9-24

LZZBJ9-24 được sử dụng trong nhiều hệ thống điện trung thế, đặc biệt là các ứng dụng cần đo lường và bảo vệ dòng điện.

Các ứng dụng tiêu biểu gồm:

Tủ điện trung thế.

Tủ RMU và thiết bị đóng cắt trung thế.

Trạm biến áp và trạm phân phối điện.

Hệ thống đo điện năng.

Hệ thống bảo vệ quá dòng và bảo vệ rơ-le.

Nhà máy công nghiệp có hệ thống phân phối điện trung thế.

Các công trình điện yêu cầu giám sát dòng điện liên tục.

Trong hệ thống tự động hóa điện, tín hiệu từ LZZBJ9-24 có thể được đưa đến đồng hồ đo, relay bảo vệ, thiết bị điều khiển hoặc hệ thống giám sát để theo dõi trạng thái vận hành của lưới điện.

LZZBJ9-24 dùng để đo lường và bảo vệ như thế nào?

Một ưu điểm quan trọng của máy biến dòng là khả năng tách biệt mạch đo lường với mạch điện lực có dòng điện lớn.

Dòng điện chạy qua cuộn sơ cấp tạo ra từ trường trong lõi thép. Cuộn thứ cấp tạo ra dòng điện tỷ lệ với dòng điện sơ cấp theo tỷ số biến dòng được lựa chọn.

Nhờ đó, thiết bị đo và relay bảo vệ không cần trực tiếp làm việc với dòng điện lớn của hệ thống trung thế.

Trong ứng dụng đo lường, CT cung cấp tín hiệu cho công tơ và đồng hồ đo.

Trong ứng dụng bảo vệ, tín hiệu dòng điện được đưa đến relay để phát hiện các trạng thái bất thường như quá dòng hoặc sự cố ngắn mạch.

Lợi ích khi sử dụng LZZBJ9-24

Lựa chọn LZZBJ9-24 cho hệ thống điện trung thế mang lại nhiều lợi ích về vận hành và bảo vệ thiết bị.

Đo lường dòng điện chính xác và ổn định.

Hỗ trợ giám sát tình trạng vận hành của hệ thống điện.

Cung cấp tín hiệu cho hệ thống bảo vệ rơ-le.

Kết cấu epoxy đúc kín giúp tăng độ bền cách điện.

Thiết kế nhỏ gọn, thuận tiện tích hợp vào tủ điện trung thế.

Có nhiều lựa chọn về tỷ số biến dòng và cấp chính xác.

Phù hợp với các hệ thống phân phối điện công nghiệp và thương mại.

Các sản phẩm cùng hãng Dalian No.2 Transformer

Dalian No.2 Transformer Group là doanh nghiệp chuyên nghiên cứu và sản xuất máy biến dòng, máy biến điện áp và các thiết bị điện liên quan với dải điện áp từ 0,66 kV đến 750 kV.

Các nhóm sản phẩm tiêu biểu của hãng gồm:

Máy biến dòng trung thế

LZZBJ9 series – máy biến dòng trung thế đúc epoxy, dùng cho đo lường và bảo vệ.

LZZB series – dòng máy biến dòng trung thế cho nhiều cấp điện áp và cấu hình khác nhau.

LMZ series – máy biến dòng dùng trong các hệ thống trung thế.

LMZB series – máy biến dòng trung thế kết cấu kín.

LZZB12 series – máy biến dòng cấp điện áp đến 24 kV.

LZZB8 series – máy biến dòng 20 kV.

LZZB9 series – máy biến dòng 35 kV và 40,5 kV.

LDJ series – nhiều cấu hình máy biến dòng trung thế phục vụ đo lường và bảo vệ.

Máy biến dòng hạ thế

LM series.

LMK1 series.

LMKJ1 series.

LMZ1 series.

LMZ2 series.

LMZJ1 series.

LQG series.

SDH series.

Các dòng này được sử dụng trong đo lường, giám sát và bảo vệ các hệ thống điện hạ thế.

Máy biến dòng thứ tự không

FL series.

LJ series.

LJM series.

LJZ series.

LKB series.

LXK series.

LXZ1 series.

LXZ2 series.

LXZK2 series.

LYM-0.5 series.

Đây là nhóm sản phẩm chuyên dùng để phát hiện dòng điện thứ tự không, hỗ trợ các hệ thống bảo vệ chạm đất và bảo vệ sự cố trong lưới điện.

Máy biến điện áp

JDG4 series.

JDZ1 series.

JDZ series.

JDZ3 series.

JDZ6 series.

JDZ8 series.

JDZ9 series.

JDZ10 series.

JDZ11 series.

JDZ12 series.

JDZ16 series.

JDZX series.

JSZW series.

JZW series.

Các dòng máy biến điện áp được sử dụng cho đo lường điện áp, bảo vệ và cung cấp tín hiệu điện áp cho hệ thống điều khiển.

Thiết bị điện khác

Bên cạnh máy biến dòng và máy biến điện áp, Dalian No.2 Transformer còn phát triển các nhóm sản phẩm như:

Máy biến dòng điện áp kết hợp.

Cuộn kháng.

Cuộn dây phóng điện.

Xe đo lường điện.

Các thiết bị và linh kiện phục vụ hệ thống điện trung thế, cao thế.

Vì sao nên lựa chọn LZZBJ9-24 cho hệ thống điện trung thế?

LZZBJ9-24 là lựa chọn phù hợp cho các hệ thống cần một máy biến dòng trung thế có kết cấu chắc chắn, khả năng cách điện tốt và đáp ứng đồng thời nhu cầu đo lường và bảo vệ.

Việc lựa chọn đúng tỷ số biến dòng, cấp chính xác và công suất tải là yếu tố quan trọng để đảm bảo CT hoạt động hiệu quả. Đối với các hệ thống bảo vệ, cần đặc biệt chú ý đến thông số của cuộn thứ cấp và đặc tính làm việc của relay để lựa chọn cấu hình phù hợp.

Với dải sản phẩm đa dạng, Dalian No.2 Transformer có thể đáp ứng nhiều nhu cầu từ máy biến dòng hạ thế, trung thế đến cao thế, giúp thuận tiện khi xây dựng hệ thống thiết bị đồng bộ.
