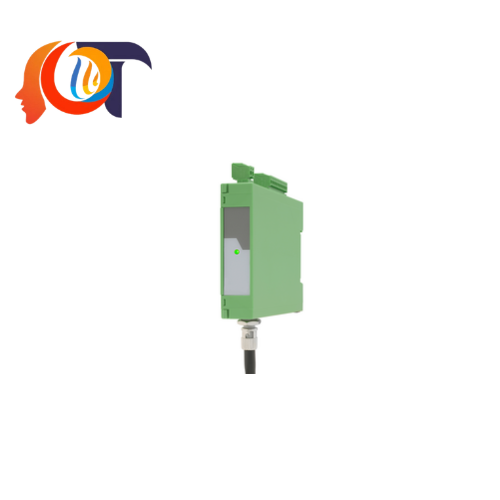

LW216-2 Motrona – Optical Fiber (Receiver) Module với ngõ ra Incremental

LW216-2 Motrona là module nhận tín hiệu quang (fiber optic receiver) chuyên dụng cho hệ thống encoder và cảm biến công nghiệp. Thiết bị thuộc dòng LW215/LW216 của Motrona, được thiết kế để truyền và khôi phục tín hiệu incremental với độ chính xác cao trong môi trường nhiễu điện từ mạnh. LW216-2 Motrona Vietnam.

Sản phẩm đóng vai trò chuyển đổi tín hiệu quang nhận từ module phát (transmitter) thành tín hiệu điện dạng incremental (HTL), giúp đảm bảo tín hiệu ổn định, an toàn và không bị suy hao trên khoảng cách lớn.

Tổng quan về LW216-2

LW216-2 là module nhận tín hiệu quang sử dụng bước sóng 850 nm, cho phép truyền dữ liệu từ encoder hoặc cảm biến qua cáp quang với khoảng cách lên đến 2000 mét. Thiết bị hoạt động như một phần của hệ thống truyền dẫn gồm bộ phát (LW215-2) và bộ nhận (LW216-2).

Module này đặc biệt phù hợp cho các ứng dụng cần cách ly điện hoàn toàn hoặc làm việc trong môi trường có nhiễu điện từ cao, nơi mà tín hiệu điện thông thường dễ bị suy giảm hoặc sai lệch.

Đặc điểm nổi bật LW216-2 Motrona Vietnam

LW216-2 mang lại hiệu quả cao trong truyền tín hiệu nhờ các tính năng kỹ thuật sau:

Hỗ trợ 4 kênh tín hiệu độc lập (A, B, C, D), phù hợp cho encoder incremental đa kênh.

Ngõ ra tín hiệu dạng HTL (push-pull), tương thích với nhiều hệ thống điều khiển công nghiệp.

Tốc độ xử lý nhanh với thời gian chuyển đổi dưới 300 ns, đảm bảo độ trễ cực thấp.

Tần số đầu vào tối đa lên đến 1 MHz, đáp ứng các ứng dụng tốc độ cao.

Khoảng cách truyền tín hiệu lên đến 2000 m qua cáp quang.

Khả năng chống nhiễu điện từ mạnh (EMC), phù hợp môi trường công nghiệp nặng.

Cách ly điện hoàn toàn giữa thiết bị phát và nhận, tăng độ an toàn hệ thống.

Thiết kế gắn DIN rail tiêu chuẩn, dễ dàng lắp đặt trong tủ điện.

Ứng dụng của LW216-2 Motrona Vietnam

LW216-2 được sử dụng rộng rãi trong các hệ thống tự động hóa yêu cầu truyền tín hiệu chính xác và ổn định:

Truyền tín hiệu encoder trong dây chuyền sản xuất khoảng cách xa.

Kết nối cảm biến trong môi trường nhiễu cao như nhà máy thép, xi măng, năng lượng.

Ứng dụng trong khu vực có chênh lệch điện thế lớn giữa thiết bị và hệ thống điều khiển.

Hệ thống yêu cầu cách ly điện để bảo vệ PLC, HMI và thiết bị đo lường.

Các khu vực nguy hiểm hoặc có nguy cơ cháy nổ, nơi cáp quang mang lại độ an toàn cao hơn cáp điện.

Thông số kỹ thuật chính LW216-2 Motrona Vietnam

Loại thiết bị: Module nhận tín hiệu quang (receiver)

Tín hiệu hỗ trợ: Incremental encoder (HTL / RS422 tùy phiên bản)

Số kênh: 4 kênh độc lập

Tần số tối đa: 1 MHz

Tốc độ truyền: tối đa 2 Mbit/s

Thời gian chuyển đổi: < 300 ns

Khoảng cách truyền: tối đa 2000 m

Nguồn cấp: 10…30 VDC

Bước sóng quang: 850 nm

Lắp đặt: DIN rail tiêu chuẩn công nghiệp

Các sản phẩm cùng hãng Motrona

Motrona cung cấp đầy đủ giải pháp truyền tín hiệu quang và xử lý tín hiệu encoder, bao gồm:

Dòng truyền tín hiệu incremental qua cáp quang

• LW215 / LW215-2: Module phát tín hiệu quang (transmitter)
• LW216 / LW216-1 / LW216-2: Module nhận tín hiệu quang (receiver)
• LW213 / LW214: Phiên bản truyền xa hơn (lên đến 3000 m, bước sóng 1300 nm)

Dòng truyền tín hiệu SSI (encoder tuyệt đối)

• LW217: Module phát tín hiệu SSI qua cáp quang
• LW218: Module nhận tín hiệu SSI

Thiết bị xử lý và chuyển đổi tín hiệu

• Bộ chuyển đổi tín hiệu encoder (signal converter)
• Bộ chia tín hiệu (splitter)
• Bộ đếm, hiển thị tốc độ và vị trí
• Thiết bị điều khiển và giám sát tín hiệu công nghiệp

Các sản phẩm của Motrona có khả năng tích hợp linh hoạt, giúp xây dựng hệ thống đo lường và điều khiển hoàn chỉnh, ổn định và chính xác trong môi trường công nghiệp hiện đại.

Lợi ích khi sử dụng LW216-2

Đảm bảo truyền tín hiệu ổn định trên khoảng cách xa

Loại bỏ hoàn toàn nhiễu điện từ trong truyền dẫn

Bảo vệ thiết bị điều khiển nhờ cách ly điện

Tăng độ tin cậy cho hệ thống encoder và cảm biến

Dễ dàng tích hợp vào hệ thống tự động hóa hiện có
