LF 305-S/SP16 LEM Vietnam – Cảm biến đo dòng điện 300A chính xác cao

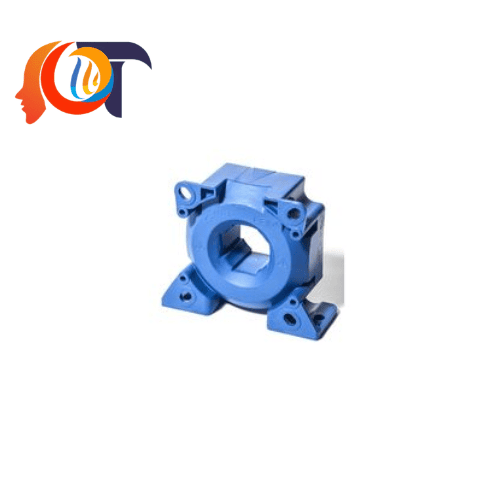

1. Giới thiệu LF 305-S/SP16 LEM

LF 305-S/SP16 LEM là bộ chuyển đổi dòng điện (Current Transducer) sử dụng công nghệ Hall Effect vòng kín (Closed Loop Hall Effect). Thiết bị được thiết kế để đo dòng điện AC, DC và dòng điện dạng xung trong các hệ thống điện công nghiệp.

Với dòng điện danh định 300A, LF 305-S/SP16 đáp ứng nhu cầu giám sát dòng điện trong các ứng dụng công suất lớn. Thiết bị cung cấp khả năng cách ly điện giữa mạch sơ cấp và mạch thứ cấp. Nhờ đó, hệ thống đo lường có thể hoạt động an toàn và ổn định hơn.

Điểm nổi bật của model này là độ chính xác tổng thể ±0,5% và độ tuyến tính tốt. Thiết bị còn có thời gian đáp ứng nhanh, băng thông rộng và khả năng chống nhiễu từ bên ngoài.

LEM LF 305-S/SP16 sử dụng nguồn cấp ±24VDC và đầu nối JST 3 chân cho mạch thứ cấp. Thiết kế lắp đặt dạng panel giúp kỹ sư dễ dàng tích hợp thiết bị vào tủ điện, bộ biến tần và các hệ thống điều khiển công nghiệp.

Đây là giải pháp phù hợp cho doanh nghiệp cần cảm biến đo dòng điện 300A, bộ chuyển đổi dòng điện AC/DC hoặc thiết bị đo dòng điện cách ly galvanic.

2. Đặc điểm kỹ thuật nổi bật của LF 305-S/SP16

LF 305-S/SP16 được LEM phát triển nhằm đáp ứng yêu cầu đo dòng điện chính xác trong các hệ thống điện tử công suất.

Những đặc điểm nổi bật gồm:

• Công nghệ Hall Effect vòng kín: Đo dòng điện dựa trên nguyên lý bù từ, giúp cải thiện độ chính xác và độ tuyến tính.
• Dòng điện danh định 300A: Phù hợp với các hệ thống điện công suất lớn.
• Đo dòng AC và DC: Hỗ trợ đo dòng điện một chiều, xoay chiều và dòng điện dạng xung.
• Cách ly điện galvanic: Tách biệt mạch sơ cấp và thứ cấp, hỗ trợ bảo vệ hệ thống đo lường.
• Độ chính xác cao: Sai số tổng thể ±0,5% tại điều kiện tham chiếu.
• Độ tuyến tính tốt: Sai số tuyến tính nhỏ hơn 0,1%.
• Phản hồi nhanh: Thời gian đáp ứng đến 90% giá trị cuối nhỏ hơn 1 µs.
• Băng thông rộng: Đáp ứng tần số từ DC đến 100 kHz.
• Nguồn cấp ±24VDC: Phù hợp với thiết kế mạch điện tử công suất tương ứng.
• Đầu nối JST 3 chân: Thuận tiện cho việc kết nối mạch thứ cấp.

Bảng thông số kỹ thuật LF 305-S/SP16

Lưu ý: Dải đo, điện trở tải và giới hạn đầu ra cần được xem xét đồng thời theo điều kiện nguồn cấp trong datasheet. Không sử dụng vượt quá giới hạn vận hành của nhà sản xuất.

3. Ưu điểm khi sử dụng cảm biến dòng điện LF 305-S/SP16

Đo dòng điện AC và DC với độ chính xác cao

LF 305-S/SP16 sử dụng công nghệ Hall Effect vòng kín để đo dòng điện. Công nghệ này cho phép thiết bị theo dõi cả dòng điện xoay chiều và một chiều.

Độ chính xác tổng thể ±0,5% giúp thiết bị phù hợp với các hệ thống cần giám sát dòng điện ổn định. Đây là yếu tố quan trọng trong điều khiển động cơ, bộ biến đổi công suất và hệ thống quản lý năng lượng.

Cách ly điện an toàn giữa hai mạch

Thiết bị cung cấp cách ly galvanic giữa mạch sơ cấp và mạch thứ cấp. Nhờ đó, tín hiệu đo được truyền sang mạch xử lý mà không cần kết nối điện trực tiếp giữa hai mạch.

Đặc điểm này giúp giảm nguy cơ ảnh hưởng từ điện áp cao lên hệ thống điều khiển. Đồng thời, nó hỗ trợ nâng cao độ an toàn cho thiết bị điện tử công suất.

Phản hồi nhanh, phù hợp với hệ thống điều khiển

Thời gian đáp ứng nhỏ hơn 1 µs giúp LF 305-S/SP16 theo dõi nhanh sự thay đổi của dòng điện.

Đặc tính này rất hữu ích trong các bộ biến tần và hệ thống điều khiển servo. Thiết bị hỗ trợ cung cấp tín hiệu phản hồi cho mạch điều khiển và bảo vệ.

Băng thông rộng, hỗ trợ giám sát dòng điện biến thiên

Với băng thông DC đến 100 kHz, thiết bị có thể đo các thành phần dòng điện biến thiên trong phạm vi đáp ứng.

Nhờ vậy, LF 305-S/SP16 phù hợp với nhiều ứng dụng điện tử công suất. Ví dụ gồm bộ nguồn chuyển mạch, bộ biến đổi DC và hệ thống điều khiển động cơ.

Thiết kế nhỏ gọn, dễ dàng tích hợp

LF 305-S/SP16 có thiết kế lắp đặt dạng panel. Đường kính cửa sổ luồn dây sơ cấp là 20,1 mm.

Đầu nối JST 3 chân giúp kết nối mạch thứ cấp thuận tiện. Thiết kế này hỗ trợ kỹ sư tích hợp thiết bị vào tủ điện và hệ thống điều khiển hiện có.

4. Ứng dụng thực tế của LF 305-S/SP16 LEM

LF 305-S/SP16 được sử dụng trong nhiều hệ thống điện công nghiệp. Thiết bị đặc biệt phù hợp với các ứng dụng cần đo dòng điện AC/DC và cách ly tín hiệu.

Hệ thống điều khiển động cơ và biến tần

• Đo dòng điện đầu vào và đầu ra của bộ biến tần.
• Giám sát dòng điện trong hệ thống điều khiển động cơ AC.
• Theo dõi dòng điện trong bộ điều khiển servo.
• Cung cấp tín hiệu phản hồi cho mạch điều khiển.
• Hỗ trợ phát hiện tình trạng quá dòng theo thiết kế hệ thống.

Bộ chuyển đổi nguồn và thiết bị điện tử công suất

• Đo dòng điện trong bộ chuyển đổi DC/DC.
• Giám sát dòng điện của bộ biến đổi DC/AC.
• Kiểm tra dòng điện trong bộ nguồn chuyển mạch SMPS.
• Hỗ trợ kiểm soát dòng điện trong các bộ nguồn công nghiệp.
• Theo dõi hoạt động của mạch điện tử công suất.

Hệ thống năng lượng tái tạo

• Giám sát dòng điện trong bộ inverter năng lượng mặt trời.
• Đo dòng điện trong hệ thống chuyển đổi năng lượng.
• Theo dõi dòng điện của các bộ biến đổi công suất.
• Hỗ trợ quản lý và giám sát hệ thống điện.

Hệ thống UPS và nguồn dự phòng

• Đo dòng điện trong bộ lưu điện UPS.
• Giám sát dòng điện sạc và xả của hệ thống nguồn.
• Theo dõi hoạt động của bộ chuyển đổi công suất.
• Hỗ trợ kiểm soát dòng điện trong hệ thống nguồn dự phòng.

Thiết bị hàn công nghiệp

• Đo dòng điện trong bộ nguồn máy hàn.
• Giám sát dòng điện trong quá trình hàn.
• Hỗ trợ điều khiển và kiểm soát công suất.
• Theo dõi hoạt động của các bộ nguồn hàn điện tử.

5. Các sản phẩm cùng hãng LEM

LEM cung cấp nhiều dòng cảm biến và bộ chuyển đổi dòng điện phục vụ công nghiệp, năng lượng, giao thông và điện tử công suất.

Ngoài LF 305-S/SP16, doanh nghiệp có thể tham khảo các model dưới đây để lựa chọn giải pháp phù hợp.

5.1. Các model cùng dòng LF Series

Dòng LF sử dụng công nghệ Hall Effect vòng kín. Các thiết bị được thiết kế để đo dòng điện AC, DC và dòng điện dạng xung với khả năng cách ly galvanic.

Các model có thể khác nhau về nguồn cấp, đầu nối, nhiệt độ hoạt động, dải đo và cấu hình lắp đặt. Cần kiểm tra datasheet của từng phiên bản.

5.2. Các dòng cảm biến dòng điện khác của LEM

5.3. Lựa chọn model LEM theo ứng dụng

• Đo dòng điện khoảng 200–300A: Tham khảo LF 205-S, LF 305-S hoặc LA 305-S.
• Đo dòng điện 500A: Tham khảo LF 505-S hoặc LF 510-S.
• Đo dòng điện 1.000A: Tham khảo LF 1005-S hoặc LF 1010-S.
• Đo dòng điện công suất lớn: Tham khảo LF 2005-S.
• Ứng dụng cần lắp đặt PCB: Tham khảo LAH Series hoặc các model có cấu hình PCB phù hợp.
• Ứng dụng quản lý pin và xe điện: Tham khảo CAB Series.

Việc lựa chọn cần căn cứ vào dòng điện danh định, dòng điện cực đại, nguồn cấp, đầu ra và yêu cầu cách ly của hệ thống.

6. Hướng dẫn lựa chọn cảm biến dòng điện LEM phù hợp

Để lựa chọn đúng bộ chuyển đổi dòng điện, doanh nghiệp cần đánh giá các thông số của hệ thống điện.

Dòng điện cần đo: Xác định dòng điện danh định và dòng điện cực đại. Điều này giúp tránh lựa chọn cảm biến có dải đo không phù hợp.

Loại dòng điện: Xác định hệ thống sử dụng AC, DC hay dòng điện dạng xung. LF 305-S/SP16 hỗ trợ cả ba dạng dòng điện này.

Độ chính xác: Cần xem xét sai số đo và độ tuyến tính theo yêu cầu của ứng dụng.

Nguồn cấp: LF 305-S/SP16 yêu cầu nguồn cấp ±24VDC. Do đó, cần kiểm tra khả năng đáp ứng của mạch nguồn hiện có.

Tín hiệu đầu ra: Thiết bị có đầu ra dòng điện thứ cấp danh định 150 mA. Mạch nhận tín hiệu cần có điện trở tải phù hợp.

Điều kiện lắp đặt: Kiểm tra kích thước cửa sổ luồn dây, vị trí lắp đặt và đầu nối JST.

Điều kiện môi trường: Đánh giá nhiệt độ vận hành và yêu cầu cách điện trong tủ điện.

Việc kiểm tra đầy đủ các yếu tố trên giúp thiết bị hoạt động đúng thông số và đảm bảo khả năng tích hợp với hệ thống điều khiển.

7. Vì sao nên lựa chọn cảm biến dòng điện LEM?

LEM là thương hiệu chuyên phát triển các giải pháp đo lường điện. Danh mục sản phẩm của hãng bao gồm cảm biến dòng điện, cảm biến điện áp và các thiết bị đo lường phục vụ công nghiệp.

Các sản phẩm LEM được ứng dụng trong nhiều lĩnh vực như tự động hóa, năng lượng tái tạo, xe điện, hệ thống truyền động và điện tử công suất.

Khi sử dụng LF 305-S/SP16, doanh nghiệp có thể khai thác những ưu điểm sau:

• Đo dòng điện AC/DC với công nghệ Hall Effect vòng kín.
• Đảm bảo cách ly galvanic giữa hai mạch.
• Theo dõi dòng điện với độ chính xác cao.
• Phản hồi nhanh trước sự thay đổi của dòng điện.
• Tích hợp vào hệ thống biến tần và điều khiển công nghiệp.
• Hỗ trợ giám sát và kiểm soát hoạt động của thiết bị điện.

Đây là giải pháp phù hợp cho các nhà máy cần nâng cao độ tin cậy của hệ thống đo lường và điều khiển điện.
