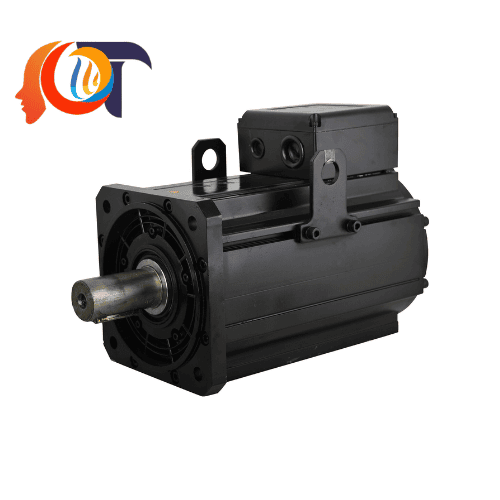

ISMG1-18D20CD-R1A1FA Inovance – Động cơ Servo cho máy ép phun nhựa

1. Giới thiệu ISMG1-18D20CD-R1A1FA Inovance

ISMG1-18D20CD-R1A1FA Inovance là động cơ servo công suất lớn, được thiết kế chuyên dụng cho hệ thống truyền động servo của máy ép phun nhựa (Plastic Injection Molding Machine). Sản phẩm thuộc dòng ISMG của Inovance Technology, đáp ứng yêu cầu về mô-men xoắn cao, khả năng phản hồi nhanh và hiệu suất vận hành ổn định.

Động cơ sử dụng công nghệ nam châm vĩnh cửu bên trong rotor (Interior Permanent Magnet – IPM). Nhờ đó, thiết bị có khả năng tạo mô-men xoắn lớn và duy trì hiệu suất cao trong quá trình vận hành. Ngoài ra, thiết kế làm mát cưỡng bức giúp kiểm soát nhiệt độ động cơ khi làm việc với tải lớn.

Với công suất định mức 15,7 kW ở chế độ S1 và 18 kW ở chế độ S4, ISMG1-18D20CD-R1A1FA phù hợp với nhiều hệ thống bơm thủy lực servo. Động cơ có thể kết hợp với bộ điều khiển servo tương thích của Inovance để kiểm soát tốc độ và mô-men xoắn theo yêu cầu của chu kỳ ép phun.

Đặc biệt, giải pháp servo giúp điều chỉnh công suất theo nhu cầu tải thực tế. Vì vậy, doanh nghiệp có thể giảm năng lượng tiêu thụ so với hệ thống bơm thủy lực truyền thống vận hành liên tục ở tốc độ cố định.

2. Đặc điểm kỹ thuật của ISMG1-18D20CD-R1A1FA

ISMG1-18D20CD-R1A1FA được phát triển cho các ứng dụng truyền động công nghiệp công suất lớn. Thiết bị kết hợp khả năng quá tải tốt, phản hồi Resolver và cấu trúc động cơ nam châm vĩnh cửu.

Các đặc điểm nổi bật gồm:

• Công suất mạnh mẽ: Công suất định mức 15,7 kW (S1) và 18 kW (S4), đáp ứng nhu cầu truyền động của máy ép phun nhựa.
• Mô-men xoắn cao: Mô-men định mức đạt 75 Nm ở chế độ S1 và 90 Nm ở chế độ S4.
• Tốc độ ổn định: Tốc độ định mức 2.000 vòng/phút, phù hợp với hệ thống bơm servo.
• Phản hồi Resolver: Hỗ trợ phản hồi vị trí và tốc độ rotor cho hệ thống điều khiển.
• Công nghệ IPM: Rotor sử dụng nam châm vĩnh cửu bên trong, giúp nâng cao hiệu suất và khả năng tạo mô-men xoắn.
• Làm mát cưỡng bức: Hỗ trợ kiểm soát nhiệt độ trong quá trình vận hành liên tục.
• Khả năng quá tải cao: Phù hợp với các chu kỳ tải thay đổi trong quá trình ép phun.
• Tích hợp cảm biến nhiệt: Có PTC và KTY để hỗ trợ giám sát nhiệt độ động cơ.

Bảng thông số kỹ thuật ISMG1-18D20CD-R1A1FA

Giải thích chế độ hoạt động:

• S1: Chế độ làm việc liên tục với tải không đổi cho đến khi động cơ đạt trạng thái nhiệt ổn định.
• S4: Chế độ làm việc gián đoạn có chu kỳ, bao gồm quá trình khởi động, vận hành và nghỉ.

Lưu ý: Thông số được tham khảo theo catalogue ISMG. Cần đối chiếu đúng phiên bản và mã đặt hàng trước khi thay thế hoặc lắp đặt.

3. Ưu điểm của động cơ servo ISMG1-18D20CD-R1A1FA

Hiệu suất cao, tiết kiệm năng lượng

ISMG1-18D20CD-R1A1FA sử dụng công nghệ động cơ nam châm vĩnh cửu. Thiết kế này giúp nâng cao hiệu suất chuyển đổi điện năng thành cơ năng.

Khi kết hợp với bộ điều khiển servo phù hợp, động cơ có thể thay đổi tốc độ theo nhu cầu thực tế của máy ép phun. Nhờ vậy, hệ thống không phải duy trì công suất tối đa trong toàn bộ chu kỳ sản xuất.

Đây là lợi thế quan trọng đối với các nhà máy vận hành nhiều máy ép nhựa trong thời gian dài.

Mô-men xoắn lớn, đáp ứng tải thay đổi

Quá trình ép phun nhựa thường có nhiều giai đoạn làm việc khác nhau. Mỗi giai đoạn yêu cầu tốc độ và mô-men xoắn riêng.

ISMG1-18D20CD-R1A1FA có mô-men xoắn định mức 75 Nm ở chế độ S1. Đặc biệt, mô-men xoắn cực đại đạt 180 Nm.

Nhờ khả năng tạo mô-men xoắn lớn, động cơ có thể đáp ứng các yêu cầu tăng tốc và thay đổi tải trong hệ thống truyền động servo thủy lực.

Phản hồi nhanh và kiểm soát chính xác

Động cơ sử dụng Resolver để cung cấp tín hiệu phản hồi cho bộ điều khiển servo.

Thông qua tín hiệu này, hệ thống có thể theo dõi trạng thái chuyển động của rotor. Bộ điều khiển sử dụng dữ liệu phản hồi để điều chỉnh tốc độ và mô-men xoắn.

Vì vậy, hệ thống servo có thể đáp ứng tốt hơn các yêu cầu điều khiển trong từng giai đoạn của chu kỳ ép phun.

Làm mát cưỡng bức, tăng độ ổn định

Nhiệt độ ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ động cơ. Đặc biệt, động cơ công suất lớn cần được kiểm soát nhiệt độ trong quá trình vận hành.

ISMG1-18D20CD-R1A1FA sử dụng hệ thống làm mát cưỡng bức. Thiết kế này hỗ trợ tản nhiệt khi động cơ làm việc với tải cao.

Ngoài ra, động cơ tích hợp cảm biến nhiệt PTC và KTY. Các cảm biến giúp hệ thống giám sát nhiệt độ và hỗ trợ bảo vệ động cơ khi có dấu hiệu quá nhiệt.

Tối ưu hệ thống bơm servo thủy lực

Trong máy ép phun nhựa, hệ thống bơm thủy lực cung cấp năng lượng cho các chuyển động như kẹp khuôn, phun nhựa và đẩy sản phẩm.

Khi sử dụng động cơ servo, tốc độ bơm có thể thay đổi theo yêu cầu của từng công đoạn. Điều này giúp giảm năng lượng tiêu thụ khi máy ở trạng thái tải thấp hoặc chờ.

Đồng thời, giải pháp servo còn hỗ trợ nâng cao khả năng kiểm soát áp suất và lưu lượng khi kết hợp với bộ điều khiển, bơm và hệ thống thủy lực tương thích.

4. Ứng dụng thực tế của ISMG1-18D20CD-R1A1FA

ISMG1-18D20CD-R1A1FA được thiết kế cho các ứng dụng truyền động servo công suất lớn. Trong đó, máy ép phun nhựa là một trong những ứng dụng tiêu biểu.

Máy ép phun nhựa (Plastic Injection Molding Machine)

Đây là ứng dụng chính của dòng động cơ ISMG.

Thiết bị có thể được sử dụng trong hệ thống bơm servo thủy lực để hỗ trợ:

• Điều khiển tốc độ bơm thủy lực.
• Cung cấp mô-men xoắn cho hệ thống truyền động.
• Đáp ứng sự thay đổi tải trong chu kỳ ép phun.
• Hỗ trợ điều khiển áp suất và lưu lượng dầu.
• Tối ưu mức tiêu thụ năng lượng theo tải thực tế.

Hệ thống bơm thủy lực servo

Động cơ servo kết hợp với bơm thủy lực và bộ điều khiển tương thích tạo thành hệ thống truyền động có khả năng điều chỉnh linh hoạt.

Ứng dụng bao gồm:

• Bơm dầu thủy lực công nghiệp.
• Hệ thống điều khiển áp suất.
• Hệ thống cấp dầu cho máy ép nhựa.
• Các thiết bị thủy lực có tải thay đổi theo chu kỳ.

Máy móc sản xuất nhựa

Ngoài máy ép phun, động cơ servo công suất lớn còn có thể được xem xét cho các ứng dụng máy móc công nghiệp khác nếu đáp ứng yêu cầu tải và điều kiện vận hành.

Ví dụ:

• Máy gia công nhựa.
• Hệ thống truyền động thủy lực.
• Máy sản xuất sản phẩm nhựa kỹ thuật.
• Dây chuyền sản xuất có sử dụng bơm thủy lực servo.

Việc ứng dụng cần căn cứ vào công suất, mô-men xoắn, tốc độ, quán tính tải và khả năng tương thích với bộ điều khiển.

5. Các sản phẩm cùng hãng Inovance Technology

Inovance Technology cung cấp nhiều giải pháp tự động hóa công nghiệp. Danh mục sản phẩm bao gồm động cơ servo, bộ điều khiển servo, biến tần, PLC, HMI và các thiết bị điều khiển chuyển động.

Dưới đây là một số dòng sản phẩm cùng hãng có thể tham khảo khi xây dựng hệ thống tự động hóa máy ép phun nhựa.

5.1. Các động cơ servo dòng ISMG

Dòng ISMG được phát triển cho các ứng dụng servo công suất lớn. Các model có nhiều mức công suất, tốc độ và mô-men xoắn khác nhau.

Các thông số công suất được tham khảo từ catalogue dòng ISMG1. Các model có thể khác nhau về kích thước, dòng điện và mô-men xoắn.

5.2. Động cơ servo dòng ISMG2

ISMG2 là dòng động cơ servo công suất lớn hơn, phù hợp với các hệ thống truyền động yêu cầu mô-men xoắn cao.

Một số model tiêu biểu:

• ISMG2-31D15CD-R1A1FA
• ISMG2-36D17CD-R1A1FA
• ISMG2-42D20CD-R1A1FA
• ISMG2-42D15CD-R1A1FA
• ISMG2-48D17CD-R1A1FA
• ISMG2-57D20CD-R1A1FA
• ISMG2-52D15CD-R1A1FA
• ISMG2-60D17CD-R1A1FA
• ISMG2-70D20CD-R1A1FA
• ISMG2-60D15CD-R1A1FA
• ISMG2-68D17CD-R1A1FA
• ISMG2-80D20CD-R1A1FA
• ISMG2-80D15CD-R1A1FA
• ISMG2-91D17CD-R1A1FA
• ISMG2-11E20CD-R1A1FA

Dòng ISMG2 có thể được xem xét cho các hệ thống máy ép phun lớn và các ứng dụng công nghiệp cần công suất cao. Việc lựa chọn cần dựa trên tải thực tế và thông số bộ điều khiển.

5.3. Các dòng sản phẩm tự động hóa khác của Inovance

Ngoài động cơ servo ISMG, Inovance còn phát triển các dòng thiết bị hỗ trợ điều khiển và vận hành máy công nghiệp.

Lưu ý: Tên dòng sản phẩm và khả năng tương thích cần được xác nhận theo phiên bản thị trường. Không phải tất cả các dòng thiết bị trên đều kết nối trực tiếp với ISMG1-18D20CD-R1A1FA.

6. Hướng dẫn lựa chọn động cơ servo ISMG1 phù hợp

Để lựa chọn đúng động cơ servo cho máy ép phun nhựa, doanh nghiệp cần xem xét một số yếu tố quan trọng.

Thứ nhất, công suất động cơ.

Công suất cần đáp ứng yêu cầu của bơm thủy lực và chu kỳ làm việc của máy. Không nên lựa chọn chỉ dựa trên công suất danh định.

Thứ hai, mô-men xoắn.

Mô-men xoắn ảnh hưởng trực tiếp đến khả năng đáp ứng tải. Do đó, cần xác định mô-men yêu cầu khi khởi động, tăng tốc và vận hành.

Thứ ba, tốc độ định mức.

Tốc độ động cơ phải phù hợp với tốc độ làm việc của bơm thủy lực. Ngoài ra, cần kiểm tra dải tốc độ cho phép của bộ điều khiển.

Thứ tư, khả năng tương thích với servo drive.

Động cơ cần sử dụng bộ điều khiển tương thích với điện áp, dòng điện, Resolver và cấu hình phản hồi.

Thứ năm, điều kiện làm mát và lắp đặt.

Cần kiểm tra không gian lắp đặt, hướng làm mát, vị trí đấu nối và điều kiện môi trường.

Việc lựa chọn đúng động cơ và bộ điều khiển giúp hệ thống vận hành ổn định. Đồng thời, doanh nghiệp có thể tối ưu hiệu suất và hạn chế chi phí phát sinh trong quá trình sản xuất.

7. Vì sao nên lựa chọn động cơ servo Inovance?

Inovance Technology là nhà cung cấp giải pháp tự động hóa công nghiệp với danh mục sản phẩm đa dạng. Hãng phát triển các thiết bị điều khiển chuyển động, truyền động và tự động hóa máy móc.

Đối với máy ép phun nhựa, giải pháp servo Inovance mang lại nhiều lợi ích:

• Điều chỉnh tốc độ động cơ theo nhu cầu tải.
• Hỗ trợ kiểm soát mô-men xoắn và tốc độ.
• Tối ưu hiệu suất của hệ thống bơm thủy lực.
• Giảm năng lượng tiêu thụ khi máy hoạt động ở tải thấp.
• Hỗ trợ nâng cao độ ổn định của chu kỳ sản xuất.
• Dễ dàng xây dựng giải pháp đồng bộ với các thiết bị tự động hóa tương thích.

Đặc biệt, dòng ISMG được thiết kế cho các ứng dụng servo công suất lớn. Đây là lựa chọn đáng cân nhắc đối với doanh nghiệp đang nâng cấp hệ thống truyền động cho máy ép phun nhựa.
