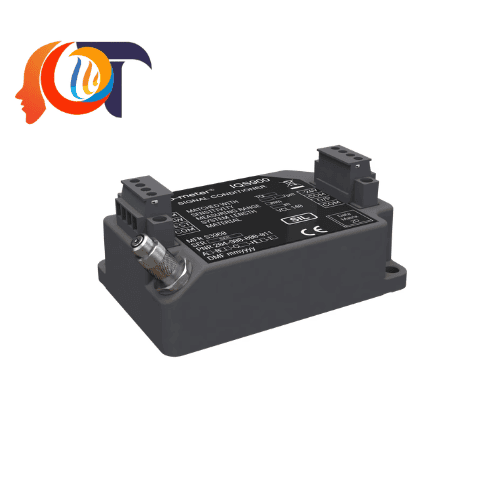

IQS900 Meggitt – Bộ điều hòa tín hiệu cho hệ thống đo rung và độ dịch chuyển

IQS900 Meggitt là bộ điều hòa tín hiệu thuộc dòng sản phẩm Vibro-Meter®, được sử dụng cùng cảm biến tiệm cận TQ để xây dựng hệ thống đo độ dịch chuyển không tiếp xúc dựa trên nguyên lý dòng điện xoáy.

Thiết bị thực hiện nhiệm vụ cấp tín hiệu kích thích cho cảm biến, xử lý tín hiệu đo và chuyển đổi thành tín hiệu đầu ra dạng dòng điện hoặc điện áp để đưa về hệ thống giám sát máy. IQS900 phù hợp cho các ứng dụng giám sát rung động, vị trí dọc trục và khe hở của trục quay, đặc biệt trong các máy móc quan trọng như turbine, máy nén, bơm và máy phát điện.

Tổng quan về IQS900 Meggitt

IQS900 được thiết kế như một thành phần trong chuỗi đo độ gần gồm cảm biến TQ9xx, cáp nối dài EA90x và bộ điều hòa tín hiệu IQS900.

Cảm biến TQ tạo ra tín hiệu dựa trên nguyên lý dòng điện xoáy khi khoảng cách giữa đầu cảm biến và vật thể kim loại thay đổi. IQS900 tiếp nhận và xử lý tín hiệu này để tạo ra tín hiệu đầu ra tỷ lệ với khoảng cách đo.

Nhờ cấu trúc này, hệ thống có thể thực hiện phép đo không tiếp xúc, phù hợp với các chi tiết chuyển động hoặc trục quay tốc độ cao.

IQS900 có thể được cấu hình theo yêu cầu ứng dụng về độ nhạy, phạm vi đo, chiều dài hệ thống và chức năng chẩn đoán. Thiết bị cũng có các phiên bản dành cho môi trường nguy hiểm với chứng nhận Ex.

Đặc điểm nổi bật của IQS900

IQS900 được phát triển cho các hệ thống đo lường và bảo vệ máy có yêu cầu cao về độ ổn định và khả năng giám sát liên tục.

Đo không tiếp xúc:
Hoạt động cùng cảm biến tiệm cận TQ dựa trên nguyên lý dòng điện xoáy, cho phép đo chuyển vị tương đối mà không cần tiếp xúc trực tiếp với trục máy.

Xử lý tín hiệu tốc độ cao:
IQS900 sử dụng mạch điều chế/giải điều chế tần số cao để xử lý tín hiệu từ cảm biến và tạo tín hiệu đầu ra phục vụ hệ thống giám sát.

Đầu ra linh hoạt:
Có thể cấu hình đầu ra dạng dòng điện hoặc điện áp tùy theo yêu cầu truyền tín hiệu của hệ thống.

Dải tần rộng:
Hệ thống có thể đáp ứng các ứng dụng đo từ DC đến khoảng 20 kHz, phù hợp cho cả giám sát chuyển vị và phân tích rung động.

Tùy chọn chẩn đoán:
Phiên bản IQS900 có chức năng diagnostics có khả năng liên tục kiểm tra tình trạng của cảm biến, cáp và bộ điều hòa tín hiệu. Khi phát hiện bất thường, hệ thống có thể đưa ra tín hiệu cảnh báo từ xa.

Hỗ trợ an toàn chức năng:
Phiên bản có diagnostics được thiết kế theo yêu cầu SIL 2 và Cat 1 PL c, phù hợp với các ứng dụng có yêu cầu về an toàn chức năng.

Tuân thủ API 670:
Hệ thống đo sử dụng IQS900 đáp ứng yêu cầu của API 670 phiên bản thứ 5, phù hợp cho các hệ thống bảo vệ và giám sát máy quay trong ngành công nghiệp năng lượng.

Tín hiệu đầu ra của IQS900

Tín hiệu đầu ra của IQS900 bao gồm hai thành phần chính:

Thành phần AC: phản ánh chuyển động động học hoặc rung động của trục.

Thành phần DC: phản ánh khoảng cách hoặc khe hở giữa đầu cảm biến và mục tiêu đo.

Cách xử lý này cho phép hệ thống đồng thời theo dõi rung động tương đối của trục và vị trí/khe hở của trục, sau đó truyền dữ liệu đến hệ thống giám sát máy.

IQS900 có thể đưa tín hiệu đến các hệ thống giám sát như VM600, VM600 Mk2 hoặc VibroSmart®, tùy cấu hình hệ thống.

Ứng dụng của IQS900 Meggitt

IQS900 được sử dụng chủ yếu trong các hệ thống machinery protection và condition monitoring.

Một số ứng dụng tiêu biểu gồm:

• Đo rung động tương đối của trục quay.
• Đo vị trí dọc trục của shaft.
• Đo khe hở giữa cảm biến và trục.
• Giám sát tình trạng turbine hơi.
• Giám sát turbine khí.
• Giám sát turbine thủy lực.
• Giám sát máy phát điện.
• Giám sát máy nén.
• Giám sát bơm công nghiệp.
• Phân tích tình trạng các máy quay quan trọng.

Đặc biệt, hệ thống IQS900 phù hợp với những thiết bị mà việc đo trực tiếp bằng cảm biến tiếp xúc không phù hợp hoặc có thể ảnh hưởng đến quá trình vận hành.

IQS900 trong hệ thống đo độ dịch chuyển

Một hệ thống đo hoàn chỉnh thường bao gồm ba thành phần chính:

TQ9xx: cảm biến tiệm cận đo khoảng cách đến mục tiêu kim loại.

EA90x: cáp nối dài giữa cảm biến và bộ điều hòa tín hiệu khi cần mở rộng chiều dài hệ thống.

IQS900: bộ điều hòa tín hiệu, thực hiện cấp nguồn/kích thích, xử lý tín hiệu và cung cấp tín hiệu đầu ra cho hệ thống giám sát.

Ba thành phần được cấu hình phù hợp để tạo thành một chuỗi đo độ gần đã được hiệu chuẩn, giúp hệ thống đạt độ ổn định cao trong quá trình vận hành.

Thông số kỹ thuật tiêu biểu

Công nghệ đo: dòng điện xoáy, không tiếp xúc

Thiết bị tương thích: cảm biến tiệm cận TQ9xx và các hệ thống tương thích

Dải tần: DC đến khoảng 20 kHz

Tín hiệu đầu ra: dòng điện hoặc điện áp

Chức năng chẩn đoán: tùy chọn

Chẩn đoán tình trạng: cảm biến, cáp và bộ điều hòa tín hiệu

Phiên bản môi trường nguy hiểm: có tùy chọn Ex

An toàn chức năng: SIL 2 và Cat 1 PL c đối với phiên bản phù hợp

Tiêu chuẩn: API 670 phiên bản thứ 5

Hệ thống giám sát tương thích: VM600, VM600 Mk2, VibroSmart®

Các sản phẩm cùng hãng Meggitt

Meggitt, đặc biệt thông qua dòng Vibro-Meter®, cung cấp hệ sinh thái thiết bị phục vụ đo rung, đo chuyển vị và giám sát tình trạng máy.

Cảm biến tiệm cận và đo chuyển vị

TQ902: cảm biến tiệm cận dùng trong chuỗi đo TQ9xx, phù hợp cho đo rung động tương đối và vị trí trục.

TQ912: cảm biến tiệm cận trong dòng TQ9xx, được sử dụng cùng EA902 và IQS900.

TQ942: cảm biến tiệm cận dạng góc 90°, phù hợp với những vị trí lắp đặt hạn chế không gian.

EA902: cáp nối dài cho hệ thống cảm biến TQ9xx.

IQS900: bộ điều hòa tín hiệu cho hệ thống cảm biến tiệm cận TQ.

Cảm biến rung

CE620: dòng cảm biến gia tốc áp điện dùng cho các ứng dụng đo rung công nghiệp.

Meggitt cũng cung cấp nhiều dòng cảm biến gia tốc và cảm biến rung phục vụ giám sát máy móc, động cơ và các thiết bị quay.

Hệ thống giám sát máy

VM600 / VM600 Mk2: nền tảng giám sát và bảo vệ máy, có thể kết hợp với các chuỗi đo sử dụng IQS900.

VibroSmart®: hệ thống giám sát máy dạng phân tán, phù hợp cho các ứng dụng condition monitoring và machinery protection.

Phần mềm và giải pháp giám sát

VibroSight®: nền tảng phần mềm phục vụ trực quan hóa, phân tích và hỗ trợ chẩn đoán tình trạng máy trong hệ thống giám sát Vibro-Meter®.

Lợi ích khi sử dụng IQS900 trong hệ thống tự động hóa

IQS900 giúp chuyển tín hiệu từ cảm biến tiệm cận thành tín hiệu phù hợp để kết nối với hệ thống giám sát và bảo vệ máy.

Việc sử dụng IQS900 trong hệ thống giúp doanh nghiệp:

• Theo dõi liên tục tình trạng máy quay.
• Phát hiện sớm các thay đổi về rung động và vị trí trục.
• Hỗ trợ bảo vệ các thiết bị quay quan trọng.
• Giảm nguy cơ dừng máy ngoài kế hoạch.
• Kết nối thuận tiện với hệ thống giám sát máy.
• Có thể lựa chọn phiên bản có diagnostics để tăng khả năng kiểm tra tình trạng chuỗi đo.
• Dễ dàng nâng cấp các hệ thống sử dụng dòng IQS45x trước đây nhờ khả năng tương thích ngược của IQS900.

Kết luận

IQS900 Meggitt là bộ điều hòa tín hiệu quan trọng trong hệ thống đo độ gần và giám sát rung động của máy quay. Khi kết hợp với cảm biến TQ và cáp EA, thiết bị tạo thành một chuỗi đo không tiếp xúc có khả năng cung cấp dữ liệu về rung động tương đối, vị trí trục và khe hở cho hệ thống giám sát.

Với khả năng cấu hình linh hoạt, tùy chọn diagnostics, phiên bản Ex và khả năng tích hợp với VM600, VM600 Mk2 và VibroSmart®, IQS900 phù hợp cho nhiều hệ thống máy quay trong lĩnh vực điện, năng lượng, dầu khí và công nghiệp nặng.
