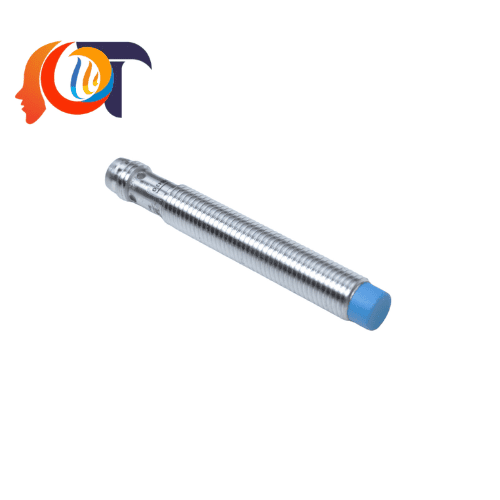

IN080176 IPF Vietnam – Cảm biến tiệm cận điện cảm Inductive Sensor M8

1. Giới thiệu IN080176 IPF

IN080176 IPF là cảm biến tiệm cận điện cảm (Inductive Proximity Sensor) do IPF Electronic – thương hiệu thiết bị cảm biến công nghiệp đến từ Đức – sản xuất. Thiết bị được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Nhờ đó, cảm biến đáp ứng tốt các yêu cầu phát hiện vị trí, kiểm tra trạng thái và giám sát chuyển động trong dây chuyền tự động hóa.

IN080176 sở hữu thiết kế hình trụ ren M8x1 với chiều dài tổng thể 60 mm. Sản phẩm có khoảng cách phát hiện định mức 6 mm, sử dụng ngõ ra PNP thường mở (NO) và nguồn cấp 10–30 VDC. Ngoài ra, thiết bị còn tích hợp đầu nối M8 3 chân, đèn LED báo trạng thái và cấp bảo vệ IP67.

Một ưu điểm đáng chú ý của IN080176 là thiết kế lắp đặt không chìm (Non-flush). Cấu trúc này giúp cảm biến đạt khoảng cách phát hiện 6 mm trong kích thước M8 nhỏ gọn. Thân cảm biến bằng đồng mạ chrome cũng góp phần tăng độ bền trong môi trường công nghiệp.

Với những đặc điểm trên, IN080176 IPF phù hợp cho máy đóng gói, hệ thống băng tải, dây chuyền lắp ráp và các ứng dụng điều khiển máy móc. Đây là giải pháp hữu ích cho doanh nghiệp cần cảm biến phát hiện kim loại có kích thước nhỏ, độ ổn định cao và dễ tích hợp PLC.

2. Đặc điểm kỹ thuật nổi bật của IN080176

IN080176 thuộc nhóm cảm biến điện cảm có khoảng cách phát hiện tăng cường của IPF Electronic. Thiết bị sử dụng nguyên lý cảm ứng điện từ để nhận biết vật thể kim loại trong vùng phát hiện.

Các đặc điểm nổi bật gồm:

• Khoảng cách phát hiện 6 mm: Hỗ trợ phát hiện vật thể kim loại ở khoảng cách phù hợp với thiết kế cảm biến M8.
• Thiết kế ren M8x1: Kích thước nhỏ gọn, thuận tiện lắp đặt trong không gian hạn chế.
• Ngõ ra PNP NO: Dễ dàng kết nối với đầu vào số của PLC và các bộ điều khiển tương thích.
• Nguồn cấp 10–30 VDC: Phù hợp với nhiều hệ thống điều khiển công nghiệp.
• Đầu nối M8 3 chân: Hỗ trợ tháo lắp và thay thế thuận tiện.
• Cấp bảo vệ IP67: Bảo vệ thiết bị trước bụi và nước theo điều kiện thử nghiệm tiêu chuẩn.
• Tần số đóng cắt 500 Hz: Đáp ứng các ứng dụng phát hiện vật thể trong dây chuyền tự động.
• Thân đồng mạ chrome: Tăng khả năng bảo vệ bề mặt và độ bền cơ học.
• Đèn LED báo trạng thái: Giúp kỹ thuật viên quan sát nhanh trạng thái hoạt động.

Bảng thông số kỹ thuật IN080176 IPF

Lưu ý: Khoảng cách phát hiện thực tế phụ thuộc vào vật liệu, kích thước và hình dạng của vật thể. Giá trị Sn được xác định theo điều kiện thử nghiệm tiêu chuẩn của nhà sản xuất.

3. Ưu điểm khi sử dụng cảm biến IN080176 IPF

Phát hiện kim loại không tiếp xúc

IN080176 sử dụng nguyên lý cảm ứng điện từ để phát hiện vật thể kim loại. Cảm biến không cần chạm trực tiếp vào đối tượng. Vì vậy, thiết bị hạn chế hao mòn cơ học và phù hợp với các dây chuyền hoạt động liên tục.

Ngoài ra, cảm biến có thể phát hiện vật thể đứng yên hoặc đang chuyển động. Đặc điểm này giúp thiết bị đáp ứng nhiều nhiệm vụ kiểm tra và điều khiển khác nhau.

Khoảng cách phát hiện 6 mm trong thiết kế M8

Thiết kế ren M8x1 giúp IN080176 dễ dàng lắp đặt trên các cơ cấu máy có không gian hạn chế. Đặc biệt, khoảng cách phát hiện 6 mm mang lại lợi thế khi cần phát hiện vật thể ở vị trí không quá sát đầu cảm biến.

Cấu trúc Non-flush cho phép cảm biến được lắp đặt nhô khỏi bề mặt kim loại xung quanh. Do đó, người dùng cần tuân thủ khoảng cách lắp đặt theo hướng dẫn của nhà sản xuất để tránh ảnh hưởng đến vùng phát hiện.

Kết nối PLC thuận tiện

IN080176 sử dụng ngõ ra PNP thường mở (NO). Khi cảm biến phát hiện vật thể kim loại, ngõ ra chuyển trạng thái để gửi tín hiệu đến bộ điều khiển.

Nhờ đó, thiết bị có thể kết nối với PLC, bộ điều khiển máy và các hệ thống tự động hóa có đầu vào tương thích. Giải pháp này hỗ trợ doanh nghiệp xây dựng quy trình phát hiện và điều khiển tự động.

Hoạt động ổn định trong môi trường công nghiệp

Thân cảm biến bằng đồng mạ chrome giúp bảo vệ bề mặt thiết bị. Bên cạnh đó, cấp bảo vệ IP67 hỗ trợ cảm biến làm việc trong môi trường có bụi và nước.

Thiết bị còn tích hợp bảo vệ ngắn mạch và đảo cực. Các tính năng này giúp tăng độ an toàn cho mạch điện trong quá trình vận hành.

Dễ dàng kiểm tra và bảo trì

Đầu nối M8 3 chân giúp việc kết nối và thay thế cảm biến trở nên thuận tiện. Khi cần bảo trì, kỹ thuật viên có thể tháo thiết bị mà không phải thay toàn bộ hệ thống dây dẫn nếu sử dụng cáp kết nối tương thích.

Đèn LED tích hợp cũng hỗ trợ kiểm tra trạng thái hoạt động ngay tại vị trí lắp đặt.

4. Ứng dụng thực tế của IN080176 IPF

Nhờ thiết kế nhỏ gọn và khả năng phát hiện kim loại không tiếp xúc, IN080176 được sử dụng trong nhiều hệ thống tự động hóa công nghiệp.

Ngành sản xuất và lắp ráp tự động

• Phát hiện vị trí chi tiết kim loại trên dây chuyền.
• Kiểm tra sự hiện diện của linh kiện trước khi lắp ráp.
• Xác định trạng thái đóng hoặc mở của cơ cấu máy.
• Kiểm tra vị trí đồ gá và chi tiết cơ khí.

Hệ thống băng tải và vận chuyển

• Phát hiện sản phẩm kim loại trên băng tải.
• Đếm số lượng chi tiết đi qua vị trí kiểm tra.
• Xác định vị trí pallet và giá đỡ kim loại.
• Kiểm soát trạng thái hoạt động của cơ cấu vận chuyển.

Máy đóng gói và máy chế biến

• Kiểm tra vị trí các bộ phận chuyển động.
• Phát hiện trạng thái cơ cấu đóng mở.
• Xác định vị trí dao cắt hoặc cơ cấu truyền động.
• Hỗ trợ đồng bộ hoạt động giữa các bộ phận máy.

Hệ thống phân loại sản phẩm

• Nhận biết sự xuất hiện của vật thể kim loại.
• Đếm chi tiết trong quá trình phân loại.
• Phát hiện bánh răng hoặc bộ phận quay.
• Hỗ trợ điều khiển cơ cấu phân loại tự động.

Máy móc và thiết bị cơ khí

• Giám sát vị trí piston hoặc cơ cấu trượt có chi tiết kim loại.
• Kiểm tra trạng thái hành trình của máy.
• Phát hiện vị trí chốt và cơ cấu định vị.
• Hỗ trợ kiểm tra khoảng cách trong các ứng dụng phù hợp.

5. Các sản phẩm cảm biến cùng hãng IPF Electronic

Bên cạnh IN080176, IPF Electronic cung cấp nhiều dòng cảm biến tiệm cận điện cảm với kích thước, khoảng cách phát hiện và phương thức kết nối khác nhau.

Doanh nghiệp có thể lựa chọn model theo yêu cầu lắp đặt, vật liệu cần phát hiện và khả năng kết nối với hệ thống điều khiển.

Danh sách các model Inductive Sensor IPF tham khảo

Các model trong bảng thuộc những dòng sản phẩm khác nhau. Cần đối chiếu datasheet để xác nhận tình trạng cung cấp và thông số của từng phiên bản trước khi đặt hàng.

Một số dòng sản phẩm IPF đáng chú ý

Ngoài cảm biến điện cảm, IPF Electronic còn phát triển các nhóm thiết bị phục vụ nhiều nhu cầu tự động hóa:

1. Inductive Sensors – Cảm biến tiệm cận điện cảm

Dùng để phát hiện kim loại, kiểm tra vị trí, đếm sản phẩm và giám sát chuyển động. Đây là nhóm sản phẩm phù hợp với các dây chuyền lắp ráp và máy móc công nghiệp.

2. Capacitive Sensors – Cảm biến tiệm cận điện dung

Có khả năng phát hiện nhiều loại vật liệu như nhựa, gỗ, thủy tinh, chất lỏng và kim loại. Thiết bị thường được ứng dụng trong kiểm tra mức và phát hiện vật thể phi kim loại.

3. Photoelectric Sensors – Cảm biến quang

Sử dụng ánh sáng để phát hiện vật thể. Nhóm cảm biến này phù hợp với hệ thống đếm sản phẩm, kiểm tra vị trí và phát hiện vật thể trên băng tải.

4. Ultrasonic Sensors – Cảm biến siêu âm

Sử dụng sóng siêu âm để đo khoảng cách hoặc phát hiện vật thể. Thiết bị có thể được ứng dụng trong kiểm tra mức, phát hiện vật thể và giám sát khoảng cách.

5. Pressure Sensors – Cảm biến áp suất

Dùng để đo và giám sát áp suất trong hệ thống khí nén, thủy lực và các quy trình công nghiệp.

6. Temperature Sensors – Cảm biến nhiệt độ

Hỗ trợ đo nhiệt độ và giám sát điều kiện vận hành của máy móc, thiết bị và dây chuyền sản xuất.

6. Hướng dẫn lựa chọn IN080176 phù hợp với hệ thống

Để cảm biến hoạt động chính xác và ổn định, doanh nghiệp cần kiểm tra một số yếu tố trước khi lắp đặt.

1. Khoảng cách phát hiện

IN080176 có khoảng cách phát hiện định mức 6 mm. Người dùng nên xác định khoảng cách từ đầu cảm biến đến vật thể cần phát hiện. Đồng thời, cần tính đến hệ số hiệu chỉnh theo từng loại kim loại.

2. Vật liệu cần phát hiện

Cảm biến điện cảm có thể phát hiện các kim loại dẫn điện. Tuy nhiên, khoảng cách phát hiện thay đổi theo vật liệu.

Theo datasheet, hệ số hiệu chỉnh tham khảo của IN080176 gồm:

• Thép St37: 1.
• Thép không gỉ: 0,77.
• Đồng: 0,44.
• Nhôm: 0,4.
• Đồng thau: 0,55.

Vì vậy, cần kiểm tra vật liệu thực tế trước khi xác định khoảng cách lắp đặt.

3. Kiểu lắp đặt Non-flush

IN080176 sử dụng kiểu lắp không chìm. Do đó, phần đầu cảm biến cần có khoảng không phù hợp theo yêu cầu của nhà sản xuất.

Việc bố trí đúng khoảng cách giúp hạn chế ảnh hưởng từ các bề mặt kim loại xung quanh.

4. Kiểm tra ngõ ra PNP NO

Trước khi kết nối, cần xác nhận PLC hoặc bộ điều khiển sử dụng đầu vào tương thích PNP. Ngoài ra, cần kiểm tra sơ đồ chân của đầu nối M8 3 chân để tránh đấu nối sai.

5. Điều kiện môi trường

Thiết bị có cấp bảo vệ IP67 và dải nhiệt độ hoạt động từ -25°C đến +70°C. Người dùng nên kiểm tra nhiệt độ, độ ẩm, bụi và điều kiện lắp đặt thực tế để đảm bảo tuổi thọ thiết bị.

7. Vì sao nên lựa chọn cảm biến IPF Electronic?

IPF Electronic là nhà sản xuất thiết bị cảm biến và linh kiện điều khiển công nghiệp đến từ Đức. Thương hiệu cung cấp nhiều giải pháp phát hiện, đo lường và giám sát cho các hệ thống tự động hóa.

Khi lựa chọn cảm biến IN080176, doanh nghiệp nhận được những lợi ích đáng chú ý:

• Phát hiện kim loại không tiếp xúc.
• Thiết kế M8 nhỏ gọn, dễ lắp đặt.
• Khoảng cách phát hiện 6 mm.
• Ngõ ra PNP NO, thuận tiện kết nối PLC.
• Cấp bảo vệ IP67.
• Đầu nối M8 giúp thay thế và bảo trì thuận tiện.
• Tích hợp bảo vệ ngắn mạch và đảo cực.

Với các đặc điểm trên, IN080176 là giải pháp phù hợp cho nhiều ứng dụng phát hiện vị trí và kiểm soát trạng thái trong dây chuyền sản xuất tự động.
