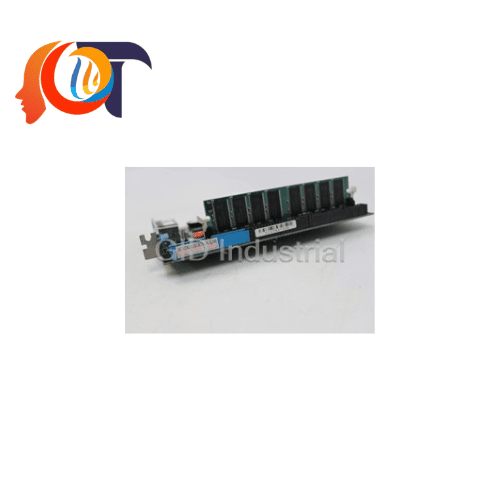

IEI PCISA-LX-800-R11 REV 1.1 – PCISA CPU Card AMD Geode LX800 500MHz

IEI PCISA-LX-800-R11 REV 1.1 là bo mạch CPU công nghiệp dạng PCISA, được thiết kế cho các hệ thống máy tính công nghiệp, HMI và thiết bị tự động hóa cần nền tảng phần cứng ổn định, kích thước nhỏ gọn và nhiều giao tiếp I/O.

Sản phẩm sử dụng bộ xử lý AMD Geode LX800 tốc độ 500MHz, tích hợp VGA, LVDS, TTL, Dual LAN, USB 2.0, SATA và Audio. Với thiết kế PCISA half-size và nhiều giao diện kết nối, PCISA-LX-800-R11 phù hợp cho các hệ thống công nghiệp sử dụng máy tính nhúng hoặc cần thay thế CPU card thế hệ cũ.

Tổng quan về PCISA-LX-800-R11 REV 1.1

PCISA-LX-800-R11 là CPU Card thuộc dòng PCISA-LX của IEI, sử dụng AMD Geode LX800 500MHz kết hợp chipset AMD LX800 + CS5536.

Bo mạch hỗ trợ một khe RAM DDR333 184-pin với dung lượng tối đa 1GB. Hệ thống lưu trữ có nhiều lựa chọn gồm IDE, CompactFlash Type II và hai cổng SATA. Hai cổng SATA sử dụng bộ điều khiển ALI M5283 và hỗ trợ RAID 0/1.

Về kết nối mạng, PCISA-LX-800-R11 được trang bị Dual LAN 10/100Mbps sử dụng bộ điều khiển Realtek RTL8100C. Thiết bị cũng cung cấp các giao diện nối tiếp, USB và Digital I/O, giúp dễ dàng kết nối với thiết bị ngoại vi và hệ thống điều khiển công nghiệp.

Đặc điểm nổi bật

PCISA-LX-800-R11 REV 1.1 sở hữu cấu hình phù hợp cho các hệ thống công nghiệp cần duy trì nền tảng PCISA:

Bộ xử lý AMD Geode LX800 tốc độ 500MHz, tối ưu cho các hệ thống nhúng và điều khiển công nghiệp.

Hỗ trợ DDR333 SDRAM với dung lượng tối đa 1GB.

Tích hợp Dual LAN 10/100Mbps, đáp ứng nhu cầu kết nối mạng và truyền dữ liệu trong hệ thống.

Hỗ trợ nhiều chuẩn hiển thị gồm VGA, 24-bit TTL và 18-bit Single Channel LVDS.

Trang bị 3 cổng USB 2.0 để kết nối thiết bị ngoại vi.

Hai cổng SATA hỗ trợ RAID 0/1, kết hợp với IDE và CompactFlash Type II để tăng khả năng lựa chọn thiết bị lưu trữ.

Hỗ trợ 2 cổng RS-232 và 1 cổng RS-422/485 cho các thiết bị điều khiển và truyền thông công nghiệp.

Tích hợp 8-bit Digital I/O, gồm 4 ngõ vào và 4 ngõ ra.

Tích hợp Audio Realtek ALC203 với chuẩn AC’97.

Watchdog Timer có thể lập trình từ 1 đến 255 giây, hỗ trợ tăng độ ổn định cho hệ thống tự động.

Khả năng hiển thị VGA, LVDS và TTL

Một trong những ưu điểm đáng chú ý của PCISA-LX-800-R11 là khả năng hỗ trợ nhiều chuẩn hiển thị trên cùng một CPU Card.

Bo mạch tích hợp VGA thông qua AMD Geode LX800, đồng thời hỗ trợ màn hình 24-bit TTL và 18-bit Single Channel LVDS.

Nhờ đó, sản phẩm có thể được sử dụng trong các hệ thống HMI, màn hình điều khiển, thiết bị kiosk và các thiết bị công nghiệp cần kết nối với màn hình LCD.

Hệ thống kết nối và lưu trữ

PCISA-LX-800-R11 được thiết kế với nhiều giao diện I/O nhằm đáp ứng các yêu cầu kết nối trong hệ thống tự động hóa.

Các giao diện chính gồm:

3 x USB 2.0

2 x SATA

1 x IDE

1 x FDD

1 x LPT

2 x RS-232

1 x RS-422/485

1 x PS/2 Keyboard/Mouse

8-bit Digital I/O

CF Type II

Hai cổng SATA hỗ trợ RAID 0 và RAID 1 thông qua bộ điều khiển ALI M5283. Cấu hình này cho phép hệ thống lựa chọn nhiều phương án lưu trữ tùy theo thiết kế máy.

Thông số kỹ thuật IEI PCISA-LX-800-R11

Các thông số trên được tổng hợp từ tài liệu kỹ thuật của PCISA-LX-R11 và thông tin sản phẩm PCISA-LX-800-R11.

Ứng dụng của PCISA-LX-800-R11

PCISA-LX-800-R11 phù hợp với những hệ thống yêu cầu CPU Card công nghiệp nhỏ gọn nhưng vẫn cần nhiều giao diện kết nối.

Một số ứng dụng tiêu biểu:

Máy tính công nghiệp và Industrial PC.

Hệ thống HMI và giao diện điều khiển máy.

Máy điều khiển tự động hóa.

Thiết bị giám sát và thu thập dữ liệu.

Hệ thống kiosk và thiết bị bán hàng tự động.

Thiết bị giao thông, GPS và các hệ thống nhúng chuyên dụng.

Các hệ thống cần duy trì hoặc nâng cấp nền tảng PCISA hiện có.

Tài liệu kỹ thuật của IEI cũng xác định dòng PCISA-LX được hướng tới các ứng dụng Industrial PC, HMI, giao thông, GPS, bán lẻ và kiosk.

Lợi ích khi sử dụng PCISA-LX-800-R11

PCISA-LX-800-R11 phù hợp với các dự án cần một CPU Card công nghiệp có cấu hình ổn định và nhiều giao tiếp tích hợp.

Thiết kế PCISA giúp sản phẩm dễ dàng sử dụng trong các hệ thống đã được xây dựng trên nền tảng PCISA.

AMD Geode LX800 500MHz đáp ứng các tác vụ điều khiển và xử lý cơ bản trong hệ thống nhúng.

Dual LAN giúp mở rộng khả năng kết nối mạng.

VGA, LVDS và TTL giúp linh hoạt khi lựa chọn màn hình công nghiệp.

SATA, IDE và CF Type II cung cấp nhiều phương án lưu trữ.

RS-232 và RS-422/485 thuận tiện khi kết nối PLC, thiết bị đo và thiết bị ngoại vi.

Watchdog Timer giúp tăng khả năng tự phục hồi và duy trì hoạt động ổn định của hệ thống.

Đặc biệt, với các máy móc đang sử dụng CPU Card PCISA thế hệ cũ, PCISA-LX-800-R11 có thể được xem xét như một giải pháp thay thế phù hợp khi yêu cầu về kích thước, giao diện và nền tảng phần cứng cần được duy trì.

Các sản phẩm cùng hãng IEI

IEI Technology cung cấp danh mục rộng các sản phẩm máy tính công nghiệp, CPU Card, Single Board Computer và bo mạch công nghiệp. Một số dòng sản phẩm cùng hãng có thể tham khảo gồm:

PCISA-BT: CPU Card PCISA half-size sử dụng Intel Atom E3845/E3827/E3826/E3825/E3815, hỗ trợ Dual LAN, VGA, LVDS, USB 3.0, SATA, mSATA và PCIe Mini.

PCISA-PV-D4251/N4551/D5251: CPU Card PCISA sử dụng Intel Atom D425, N455 hoặc D525, hỗ trợ VGA, LVDS, Dual LAN, USB 2.0, SATA và các giao diện mở rộng PCI/ISA.

PCISA-945GSE: CPU Card PCISA half-size sử dụng nền tảng Intel Atom, thuộc nhóm sản phẩm PCISA của IEI.

IEM-LX-800: module ETX sử dụng AMD Geode LX800 500MHz, hỗ trợ VGA, LVDS, TTL, LAN và Audio. Đây là sản phẩm cùng nền tảng AMD LX800, phù hợp để tham khảo khi xây dựng hệ thống máy tính nhúng.

KINO-EHL: Mini-ITX SBC sử dụng Intel Celeron Elkhart Lake, hỗ trợ màn hình độc lập, Dual 2.5GbE, USB 3.2, SATA và M.2.

KINO-TGL-U: Thin Mini-ITX SBC sử dụng Intel Tiger Lake-UP3, hỗ trợ nguồn 9–36V DC, ba màn hình độc lập, Dual Intel 2.5GbE, USB 3.2 Gen2 và M.2.

IMB Series: dòng bo mạch công nghiệp Micro-ATX và ATX của IEI, hướng đến các hệ thống POS, Kiosk, máy bán hàng tự động, y tế và nhiều ứng dụng công nghiệp khác.

Lựa chọn IEI PCISA-LX-800-R11 cho hệ thống công nghiệp

IEI PCISA-LX-800-R11 REV 1.1 là CPU Card PCISA với cấu hình AMD Geode LX800 500MHz, Dual LAN, VGA, LVDS, TTL, USB 2.0, SATA, Audio và nhiều giao diện I/O.

Sản phẩm đặc biệt phù hợp với các hệ thống cần duy trì kiến trúc PCISA, HMI, máy tính công nghiệp và các thiết bị tự động hóa sử dụng phần cứng thế hệ cũ.

Lưu ý rằng PCISA-LX-800-R11 là nền tảng phần cứng lâu đời; một số phiên bản PCISA của IEI hiện đã được hãng đưa vào danh mục End of Life. Vì vậy, khi lựa chọn sản phẩm thay thế hoặc sửa chữa hệ thống hiện hữu, nên kiểm tra kỹ Revision, giao diện, kích thước và khả năng tương thích trước khi đặt hàng.
