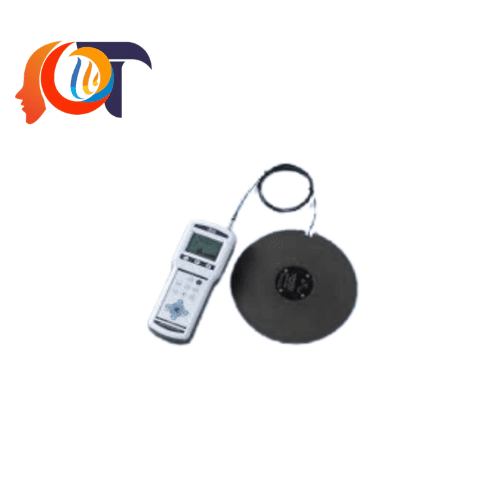

HD2070.HA-WB Delta Ohm – Máy đo độ rung chuyên nghiệp

HD2070.HA-WB Delta Ohm là máy đo và phân tích độ rung 3 kênh chuyên dụng, được thiết kế để đánh giá rung động truyền đến hệ thống tay – cánh tay và toàn thân. Thiết bị phù hợp cho kiểm tra an toàn lao động, đánh giá mức độ tiếp xúc với rung động và kiểm soát rung trong môi trường công nghiệp.

Bộ HD2070.HA-WB được cấu hình với máy phân tích rung HD2070, cảm biến gia tốc 3 trục và các phụ kiện chuyên dụng cho phép thực hiện phép đo rung tay – cánh tay và rung toàn thân. Thiết bị đáp ứng các yêu cầu của các tiêu chuẩn đo rung phổ biến như ISO 5349 và ISO 2631.

Với thiết kế cầm tay, khả năng đo 3 kênh và hỗ trợ nhiều chế độ phân tích, HD2070.HA-WB là giải pháp phù hợp cho các đơn vị cần đánh giá rung động một cách chính xác, có hệ thống và thuận tiện tại hiện trường.

Tổng quan về HD2070.HA-WB

HD2070.HA-WB là bộ kit đo rung chuyên dụng của Delta Ohm, sử dụng bộ phân tích rung HD2070 với 3 kênh đo. Thiết bị có thể thu thập dữ liệu từ các cảm biến gia tốc 3 trục, sau đó phân tích và đưa ra các thông số cần thiết để đánh giá mức độ rung động.

Hai chế độ đo chính của bộ HD2070.HA-WB gồm:

Đo rung tay – cánh tay (Hand-Arm – HA): phù hợp để đánh giá rung động truyền từ máy móc, dụng cụ hoặc thiết bị cầm tay vào tay và cánh tay người vận hành.

Đo rung toàn thân (Whole-Body – WB): phù hợp để đánh giá rung động truyền qua ghế ngồi, sàn hoặc các bộ phận tiếp xúc với toàn bộ cơ thể, chẳng hạn như trong xe nâng, máy công trình hoặc phương tiện vận chuyển.

Ngoài HA và WB, nền tảng HD2070 còn hỗ trợ chế độ đo rung công trình (Building Vibration – BV), giúp mở rộng phạm vi ứng dụng của thiết bị.

Đặc điểm nổi bật của máy đo độ rung HD2070.HA-WB

HD2070.HA-WB được phát triển hướng đến các ứng dụng đo rung chuyên nghiệp, trong đó độ chính xác và khả năng phân tích dữ liệu là yếu tố quan trọng.

Đo rung 3 kênh

HD2070 có khả năng đo đồng thời trên 3 kênh, phù hợp với cảm biến gia tốc đơn trục hoặc 3 trục. Cấu hình này giúp thu thập đầy đủ dữ liệu rung theo các phương khác nhau.

Đo rung tay – cánh tay và toàn thân

Thiết bị được cấu hình để phục vụ hai nhóm phép đo phổ biến trong đánh giá rung động đối với người lao động: rung truyền qua tay – cánh tay và rung toàn thân.

Nhiều thông số đo

HD2070 có thể cung cấp các thông số như RMS, VDV, MTVV, Peak, Max và Min. Đây là những dữ liệu quan trọng để đánh giá đặc tính và mức độ rung trong từng điều kiện vận hành.

Hỗ trợ phân tích phổ

Khi được trang bị tùy chọn HD2070.O1, thiết bị có thể thực hiện phân tích phổ theo dải octave và third-octave theo thời gian thực trên các kênh đo.

Đối với phép đo Hand-Arm, phạm vi phân tích có thể mở rộng đến dải tần cao hơn. Với phép đo Whole-Body, thiết bị tập trung vào dải tần phù hợp với đánh giá rung truyền đến toàn thân.

Hỗ trợ phân tích thống kê

Tùy chọn HD2070.O2 cho phép thực hiện phân tích thống kê, bao gồm biểu đồ phân bố xác suất và các mức percentile từ L1 đến L99 theo bước 1 dB.

Có khả năng ghi tín hiệu

Với tùy chọn HD2070.O3, thiết bị có thể ghi và lưu tín hiệu thô từ các kênh đo vào bộ nhớ, phục vụ việc phân tích dữ liệu sau quá trình đo.

Bộ kit HD2070.HA-WB gồm những gì?

Bộ HD2070.HA-WB được cấu hình để có thể thực hiện cả phép đo rung tay – cánh tay và rung toàn thân.

Các thành phần tiêu biểu gồm:

HD2070.K1 – Bộ phân tích rung 3 kênh.

HDP356A02 – Cảm biến gia tốc ICP 3 trục.

HD2030.CAB3-3M – Cáp kết nối cảm biến gia tốc 3 trục.

HD2030.124 – Bộ phụ kiện lắp đặt cho phép đo rung tay – cánh tay.

HD2030MSP – Cảm biến gia tốc IEPE 3 trục kèm bộ gá ghế.

HD2030.CAB3M-2M – Cáp kết nối cho cảm biến gia tốc IEPE.

Cấu hình này giúp HD2070.HA-WB có thể triển khai linh hoạt cho nhiều tình huống đo khác nhau thay vì chỉ tập trung vào một loại rung động.

Ứng dụng của HD2070.HA-WB Delta Ohm

HD2070.HA-WB phù hợp với nhiều ứng dụng kiểm tra và đánh giá rung động trong công nghiệp.

Đánh giá rung động đối với người vận hành

Thiết bị có thể được sử dụng để đánh giá mức độ tiếp xúc với rung động của người lao động khi sử dụng máy móc hoặc dụng cụ tạo rung.

Ví dụ điển hình gồm máy khoan, máy mài, máy cắt, máy đầm và các thiết bị cầm tay công nghiệp khác.

Đo rung toàn thân

HD2070.HA-WB phù hợp để kiểm tra rung truyền qua ghế hoặc bề mặt tiếp xúc với cơ thể người.

Ứng dụng thường gặp trong xe nâng, máy công trình, phương tiện vận chuyển và các thiết bị mà người vận hành phải làm việc trong điều kiện có rung động.

Đánh giá rung trong nhà xưởng

Thiết bị có thể hỗ trợ kiểm tra mức rung tại các khu vực sản xuất, từ đó giúp doanh nghiệp đánh giá điều kiện làm việc và đưa ra giải pháp giảm rung phù hợp.

Kiểm tra và bảo trì máy móc

Dữ liệu rung có thể được sử dụng như một nguồn thông tin hỗ trợ phát hiện các dấu hiệu bất thường trong quá trình vận hành máy móc.

Việc theo dõi rung định kỳ giúp doanh nghiệp chủ động hơn trong công tác bảo trì và hạn chế nguy cơ sự cố ngoài kế hoạch.

Tiêu chuẩn và phương pháp đo

HD2070 được thiết kế để phục vụ các phép đo rung theo nhiều tiêu chuẩn quốc tế.

Một số tiêu chuẩn thường được sử dụng cùng thiết bị gồm:

ISO 8041 – yêu cầu đối với thiết bị đo rung.

ISO 5349 – đánh giá rung động truyền đến hệ thống tay – cánh tay.

ISO 2631 – đánh giá rung động truyền đến toàn thân.

IEC 61260 – liên quan đến bộ lọc dải octave và third-octave trong phân tích âm học và rung động.

Việc lựa chọn cảm biến, phương pháp lắp đặt và bộ lọc tần số cần được thực hiện phù hợp với từng tiêu chuẩn và mục đích đo cụ thể.

Thông số đo của HD2070

Chế độ đo: Hand-Arm, Whole-Body và Building Vibration.

Số kênh: 3 kênh.

Thông số đo: RMS, VDV, MTVV, Peak, Max, Min.

Phân tích phổ: octave và third-octave với tùy chọn HD2070.O1.

Phân tích thống kê: hỗ trợ với tùy chọn HD2070.O2.

Ghi tín hiệu số: hỗ trợ với tùy chọn HD2070.O3.

Cảm biến: hỗ trợ cảm biến gia tốc đơn trục hoặc 3 trục, tùy cấu hình ứng dụng.

Lợi ích khi sử dụng HD2070.HA-WB

HD2070.HA-WB mang đến giải pháp đo rung chuyên nghiệp cho các đơn vị cần đánh giá chính xác điều kiện rung động trong môi trường làm việc.

Đo đồng thời 3 kênh, hỗ trợ đánh giá rung theo nhiều phương.

Đo được cả rung tay – cánh tay và rung toàn thân.

Hỗ trợ nhiều thông số đánh giá rung quan trọng.

Có thể mở rộng chức năng bằng các tùy chọn phân tích phổ, thống kê và ghi tín hiệu.

Thiết kế cầm tay, thuận tiện cho việc kiểm tra tại hiện trường.

Có thể kết hợp nhiều loại cảm biến tùy theo ứng dụng.

Phù hợp cho công tác đánh giá an toàn lao động, kiểm tra thiết bị và nghiên cứu rung động.

Các sản phẩm cùng hãng Delta Ohm

Delta Ohm phát triển nhiều dòng thiết bị đo lường chuyên nghiệp cho môi trường, âm thanh, nhiệt độ, độ ẩm, áp suất, tốc độ gió và các đại lượng vật lý khác.

Một số sản phẩm Delta Ohm tiêu biểu có thể tham khảo:

HD2030 – máy đo và phân tích độ rung, phù hợp cho các ứng dụng đo rung chuyên dụng.

HD2070 – máy phân tích rung 3 kênh, nền tảng chính của các bộ kit đo rung như HD2070.HA-WB.

HD2110L – máy đo mức âm thanh chuyên nghiệp, phục vụ các ứng dụng đo và phân tích tiếng ồn.

HD35 – hệ thống data logger không dây, hỗ trợ giám sát nhiều đại lượng môi trường và truyền dữ liệu từ xa.

HD32 – dòng thiết bị đo môi trường đa chức năng, được sử dụng cho các ứng dụng đo nhiệt độ, độ ẩm và các thông số môi trường.

HD52 – dòng máy đo tốc độ gió và các thông số khí tượng, phù hợp cho giám sát môi trường và ứng dụng công nghiệp.

HD2302.0 – máy đo độ rọi, phục vụ kiểm tra cường độ ánh sáng.

HD2124 – dòng thiết bị đo nhiệt độ và độ ẩm cầm tay.

HD21ABE17 – thiết bị đo chất lượng không khí trong nhà, hỗ trợ giám sát các thông số môi trường.

HD2010 – dòng máy đo và phân tích mức âm thanh, phù hợp cho các ứng dụng kiểm tra tiếng ồn chuyên nghiệp.

Danh mục sản phẩm Delta Ohm khá đa dạng, vì vậy có thể lựa chọn thiết bị theo đúng đại lượng cần đo, môi trường sử dụng và tiêu chuẩn kỹ thuật của từng ứng dụng.

Vì sao nên chọn HD2070.HA-WB cho ứng dụng đo rung?

Nếu nhu cầu của doanh nghiệp là đánh giá rung động tác động đến người vận hành, HD2070.HA-WB là một lựa chọn đáng cân nhắc nhờ cấu hình chuyên dụng và khả năng đo linh hoạt.

Thiết bị không chỉ cung cấp giá trị rung tức thời mà còn hỗ trợ phân tích chuyên sâu khi được trang bị các tùy chọn phù hợp. Đây là lợi thế quan trọng đối với các đơn vị thực hiện đo kiểm định kỳ, đánh giá điều kiện lao động hoặc cần xây dựng hệ thống quản lý rung động chuyên nghiệp.

Với cấu hình cảm biến và phụ kiện đầy đủ, HD2070.HA-WB có thể triển khai ngay cho nhiều bài toán đo rung trong nhà máy, công trường, phương tiện vận chuyển và các môi trường công nghiệp khác.
