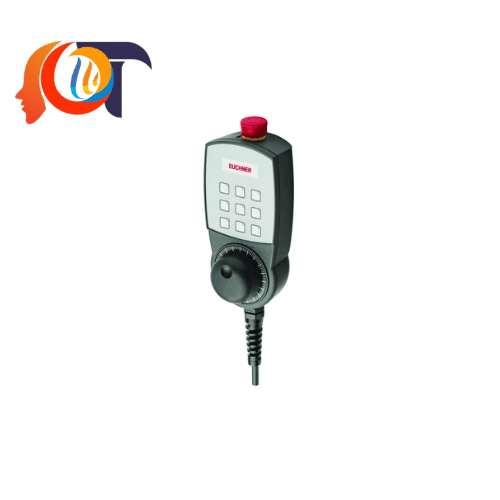

HBM-112392 EUCHNER – Tay Điều Khiển Cầm Tay Có Nút Dừng Khẩn Cấp Và Tay Quay

1. Giới thiệu HBM-112392 EUCHNER

HBM-112392 EUCHNER là thiết bị điều khiển cầm tay (Hand-held Pendant Station) được thiết kế để hỗ trợ người vận hành điều khiển máy móc và thiết bị công nghiệp một cách thuận tiện, chính xác và an toàn. Sản phẩm tích hợp nút dừng khẩn cấp, các nút nhấn màng có đèn chiếu sáng, công tắc cho phép vận hành và tay quay điều khiển bằng xung.

Thiết bị thuộc dòng HBM của EUCHNER, thương hiệu chuyên về công nghệ an toàn và hệ thống điều khiển máy công nghiệp. Với thiết kế công thái học, HBM-112392 phù hợp cho các ứng dụng cần thao tác trực tiếp tại máy, đặc biệt là quá trình căn chỉnh, thiết lập và điều khiển chuyển động.

Điểm nổi bật của HBM-112392 là sự kết hợp giữa chức năng điều khiển và các yếu tố an toàn trong cùng một thiết bị cầm tay. Người vận hành có thể sử dụng tay quay để điều chỉnh chuyển động theo từng bước, đồng thời sử dụng các nút nhấn để thực hiện lệnh điều khiển theo cấu hình của máy.

Ngoài ra, thiết bị được trang bị nút dừng khẩn cấp hai kênh và công tắc cho phép vận hành ba cấp. Những chức năng này hỗ trợ xây dựng hệ thống điều khiển phù hợp với yêu cầu an toàn của máy móc công nghiệp.

Nếu doanh nghiệp đang tìm kiếm tay điều khiển cầm tay EUCHNER HBM-112392, đây là model đáng cân nhắc cho các hệ thống máy công nghiệp cần thao tác linh hoạt, điều khiển chuyển động và tích hợp chức năng an toàn.

2. Đặc điểm nổi bật của HBM-112392 EUCHNER

HBM-112392 được thiết kế để kết hợp nhiều chức năng điều khiển trong một thiết bị nhỏ gọn. Nhờ đó, người vận hành có thể thao tác trực tiếp tại vị trí làm việc mà không cần sử dụng nhiều thiết bị điều khiển riêng biệt.

Các đặc điểm nổi bật gồm:

• Tay quay điều khiển 100 xung: Hỗ trợ điều chỉnh chuyển động theo từng bước với cơ cấu định vị từ tính không tiếp xúc cơ học gây mài mòn.
• Nút dừng khẩn cấp hai kênh: Thiết kế theo EN ISO 13850, hỗ trợ chức năng dừng khẩn cấp của máy khi được tích hợp đúng cách.
• Công tắc cho phép vận hành ba cấp: Trang bị hai tiếp điểm thường mở, hỗ trợ các ứng dụng điều khiển cần xác nhận thao tác của người vận hành.
• 9 nút nhấn màng có đèn: Mỗi nút có một tiếp điểm thường mở. Nhãn chức năng có thể tùy chỉnh bằng dải nhãn trượt.
• Cáp kết nối dài 3,5 m: Sử dụng cáp kết nối thẳng với đầu nối 35 chân.
• Cấp bảo vệ IP65: Hỗ trợ bảo vệ thiết bị trước bụi và tia nước theo điều kiện thử nghiệm của tiêu chuẩn.
• Thiết kế công thái học: Hỗ trợ thao tác bằng tay thuận tiện trong quá trình vận hành và căn chỉnh máy.

Các chức năng trên giúp HBM-112392 đáp ứng nhu cầu điều khiển tại chỗ trong nhiều ứng dụng tự động hóa công nghiệp.

3. Bảng thông số kỹ thuật HBM-112392

Dưới đây là các thông số chính của tay điều khiển cầm tay EUCHNER HBM-112392.

Lưu ý: SN 000520 là số serial được cung cấp để tham chiếu thiết bị; mã đặt hàng của sản phẩm là 112392. Khi đặt hàng hoặc thay thế thiết bị, cần đối chiếu nhãn sản phẩm và tài liệu kỹ thuật tương ứng.

4. Ưu điểm khi sử dụng tay điều khiển HBM-112392

Điều khiển chuyển động chính xác bằng tay quay

HBM-112392 tích hợp tay quay với độ phân giải 100 xung mỗi vòng. Cơ cấu này hỗ trợ người vận hành điều chỉnh chuyển động theo từng bước thay vì chỉ sử dụng lệnh chạy liên tục.

Tay quay đặc biệt hữu ích trong quá trình căn chỉnh vị trí, thiết lập máy và điều chỉnh các trục chuyển động. Tín hiệu đầu ra RS422 cho phép kết nối với hệ thống điều khiển tương thích.

Tích hợp nút dừng khẩn cấp

Thiết bị được trang bị nút dừng khẩn cấp hai kênh theo EN ISO 13850. Chức năng này giúp người vận hành có thể yêu cầu dừng máy nhanh chóng khi phát hiện tình huống bất thường.

Việc triển khai thực tế cần kết hợp thiết bị với mạch an toàn, bộ điều khiển an toàn và phương án dừng máy phù hợp. Bản thân nút dừng khẩn cấp không thay thế việc đánh giá rủi ro và thiết kế an toàn tổng thể.

Hỗ trợ thao tác an toàn với công tắc ba cấp

Công tắc cho phép vận hành ba cấp (3-stage enabling switch) được sử dụng trong các hệ thống yêu cầu người vận hành chủ động duy trì trạng thái cho phép khi thực hiện một số thao tác nhất định.

Khi được tích hợp đúng với bộ điều khiển an toàn, chức năng này hỗ trợ kiểm soát điều kiện vận hành trong các chế độ thiết lập hoặc bảo trì máy.

Nút nhấn có đèn, dễ nhận biết chức năng

HBM-112392 có 9 nút nhấn màng được chiếu sáng. Các nút có thể được ghi nhãn bằng dải nhãn trượt để phù hợp với chức năng điều khiển của từng máy.

Thiết kế này giúp người vận hành dễ nhận biết các lệnh điều khiển. Đồng thời, doanh nghiệp có thể tùy chỉnh nhãn theo quy trình làm việc và yêu cầu của từng ứng dụng.

Thiết kế công nghiệp với cấp bảo vệ IP65

Cấp bảo vệ IP65 giúp thiết bị phù hợp với nhiều môi trường sản xuất công nghiệp có bụi và tia nước. Điều này hỗ trợ quá trình sử dụng tại khu vực vận hành máy, dây chuyền sản xuất và khu vực bảo trì.

Tuy nhiên, IP65 không đồng nghĩa với khả năng ngâm nước. Người dùng cần tuân thủ giới hạn nhiệt độ, độ ẩm và hướng dẫn vệ sinh của nhà sản xuất.

5. Ứng dụng của HBM-112392 trong tự động hóa công nghiệp

HBM-112392 phù hợp với các ứng dụng cần điều khiển trực tiếp tại máy, căn chỉnh chuyển động và thực hiện thao tác thiết lập có kiểm soát.

Máy CNC và máy công cụ

• Điều chỉnh vị trí các trục máy trong quá trình thiết lập.
• Hỗ trợ căn chỉnh vị trí trước khi gia công.
• Thực hiện lệnh điều khiển bằng các nút nhấn.
• Hỗ trợ thao tác tại chỗ trong quá trình bảo trì.

Máy gia công kim loại

• Điều khiển chuyển động của cơ cấu máy.
• Hỗ trợ căn chỉnh bàn máy và các trục chuyển động.
• Thực hiện thao tác thiết lập trong chế độ vận hành phù hợp.
• Tích hợp nút dừng khẩn cấp tại vị trí người vận hành.

Hệ thống tự động hóa và dây chuyền sản xuất

• Điều khiển các cơ cấu chuyển động theo thiết kế hệ thống.
• Hỗ trợ thao tác căn chỉnh thiết bị.
• Thực hiện các lệnh điều khiển được gán cho từng nút nhấn.
• Hỗ trợ công tác kiểm tra và bảo trì tại hiện trường.

Máy đóng gói và thiết bị chuyên dụng

• Điều chỉnh vị trí các bộ phận chuyển động.
• Hỗ trợ thiết lập máy khi thay đổi sản phẩm.
• Tăng tính thuận tiện trong quá trình kiểm tra và bảo dưỡng.
• Tích hợp với hệ thống điều khiển theo yêu cầu ứng dụng.

Lưu ý: Khả năng sử dụng thực tế phụ thuộc vào thiết kế máy, sơ đồ đấu nối, chức năng được lập trình và yêu cầu đánh giá rủi ro. Không nên mặc định thiết bị tương thích với mọi hệ thống điều khiển nếu chưa kiểm tra tín hiệu và đầu nối.

6. Các sản phẩm cùng hãng EUCHNER

EUCHNER cung cấp nhiều dòng thiết bị phục vụ điều khiển máy, giám sát cửa bảo vệ và xây dựng hệ thống an toàn công nghiệp. Bên cạnh HBM-112392, doanh nghiệp có thể tham khảo các model và dòng sản phẩm dưới đây.

6.1. Các model tay điều khiển cầm tay HBM

Các model trên thuộc dòng HBM nhưng có cấu hình nút nhấn, công tắc chọn và cáp kết nối khác nhau. Doanh nghiệp nên lựa chọn theo chức năng thực tế cần sử dụng.

6.2. Các dòng thiết bị an toàn EUCHNER

Danh mục trên gồm các dòng sản phẩm tiêu biểu của EUCHNER, không phải danh sách đầy đủ. Model cụ thể và khả năng tích hợp cần được xác nhận theo yêu cầu của hệ thống.

7. Hướng dẫn lựa chọn và thay thế HBM-112392

Để đảm bảo khả năng tương thích, doanh nghiệp nên kiểm tra một số yếu tố trước khi mua mới hoặc thay thế thiết bị.

Thứ nhất, xác nhận mã thiết bị. HBM-112392 có mã đặt hàng 112392. Cần đối chiếu model trên nhãn và sơ đồ đấu nối của thiết bị hiện hữu.

Thứ hai, kiểm tra đầu nối và cáp. Model này sử dụng cáp thẳng dài 3,5 m với đầu nối 35 chân. Đầu nối cần tương thích với hệ thống điều khiển hiện tại.

Thứ ba, xác nhận tín hiệu tay quay. Tay quay sử dụng tín hiệu RS422 và độ phân giải 100 xung/vòng. Bộ điều khiển cần hỗ trợ giao tiếp phù hợp.

Thứ tư, kiểm tra chức năng an toàn. Nút dừng khẩn cấp và công tắc cho phép vận hành phải được đấu nối theo đúng sơ đồ của nhà sản xuất. Không nên thay đổi mạch an toàn chỉ dựa trên hình dạng bên ngoài của thiết bị.

Thứ năm, xác nhận cấu hình nút nhấn. Chín nút nhấn màng có thể được ghi nhãn theo ứng dụng. Cần kiểm tra chức năng từng nút để tránh nhầm lẫn khi vận hành.

Nếu cần thay thế model cũ, nên đối chiếu đầy đủ mã sản phẩm, sơ đồ chân, loại tín hiệu, chức năng an toàn và yêu cầu cơ khí trước khi lắp đặt.

8. Vì sao nên lựa chọn thiết bị EUCHNER?

EUCHNER là thương hiệu chuyên về công nghệ an toàn và giải pháp điều khiển máy công nghiệp. Danh mục sản phẩm của hãng bao gồm thiết bị điều khiển cầm tay, công tắc an toàn, hệ thống khóa cửa bảo vệ và giải pháp quản lý quyền truy cập.

Với HBM-112392, doanh nghiệp có thể tích hợp các chức năng điều khiển cần thiết vào một thiết bị cầm tay. Sản phẩm hỗ trợ thao tác trực tiếp, điều chỉnh chuyển động và bố trí chức năng dừng khẩn cấp tại vị trí vận hành.

Các lợi ích chính gồm:

• Hỗ trợ điều khiển máy thuận tiện tại hiện trường.
• Tích hợp tay quay để căn chỉnh chuyển động theo bước.
• Bố trí nút dừng khẩn cấp và công tắc cho phép vận hành.
• Tùy chỉnh nhãn nút nhấn theo ứng dụng.
• Hỗ trợ tích hợp với hệ thống điều khiển tương thích.

Việc lựa chọn đúng cấu hình và đấu nối theo hướng dẫn của nhà sản xuất là yếu tố quan trọng để đảm bảo thiết bị hoạt động hiệu quả.
