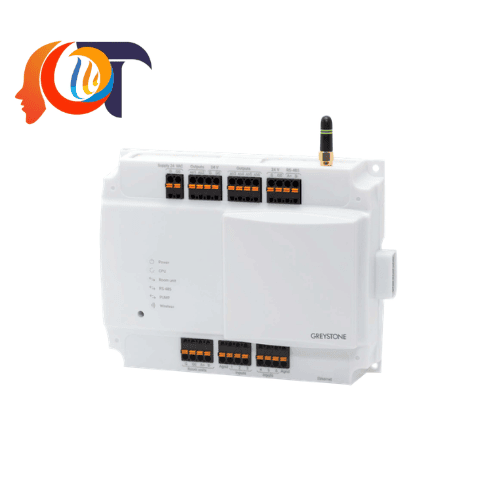

GWBU Greystone – Wireless Network Base Unit

GWBU Greystone là bộ điều khiển trung tâm cho hệ thống mạng không dây Greystone MESH, được thiết kế để kết nối và quản lý các cảm biến, bộ truyền tín hiệu không dây trong hệ thống HVAC và tự động hóa tòa nhà.

Với mạng MESH 2.4 GHz, khả năng kết nối tối đa 100 transmitter cùng giao tiếp Modbus RTU và Modbus TCP, GWBU giúp đơn giản hóa việc thu thập dữ liệu từ nhiều điểm đo và đưa dữ liệu về hệ thống BMS, PLC hoặc nền tảng giám sát trung tâm.

GWBU đặc biệt phù hợp cho các công trình cần triển khai nhiều điểm đo nhưng hạn chế việc đi dây, chẳng hạn như tòa nhà thương mại, văn phòng, nhà máy, khách sạn và các hệ thống HVAC hiện đại.

Tổng quan về GWBU Greystone

GWBU Wireless Network Base Unit đóng vai trò là trung tâm của mạng không dây Greystone MESH. Thiết bị tiếp nhận dữ liệu từ các wireless transmitter và cảm biến trong mạng, sau đó truyền dữ liệu đến hệ thống điều khiển thông qua Modbus RTU hoặc Modbus TCP.

Một GWBU có thể kết nối tối đa 100 transmitter. Các thiết bị trong mạng MESH có khả năng hoạt động như bộ chuyển tiếp tín hiệu, giúp mở rộng vùng phủ sóng mà không cần phải lắp thêm repeater độc lập trong hệ thống.

Việc cấu hình GWBU được thực hiện thông qua ứng dụng Greystone ConfigTool trên thiết bị di động. Điều này giúp rút ngắn thời gian commissioning và thuận tiện khi triển khai hệ thống tại công trình.

Đặc điểm nổi bật của GWBU

GWBU được thiết kế hướng đến các hệ thống HVAC và Building Automation cần khả năng kết nối không dây ổn định, dễ mở rộng.

Mạng không dây MESH 2.4 GHz giúp kết nối nhiều thiết bị trong cùng một hệ thống.

Hỗ trợ tối đa 100 transmitter trong một mạng, phù hợp với các hệ thống có nhiều điểm đo.

Hỗ trợ Modbus RTU và Modbus TCP, thuận tiện kết nối với PLC, BMS, SCADA và các hệ thống quản lý tòa nhà.

Tích hợp 6 ngõ vào đa năng, hỗ trợ các tín hiệu như NTC 10K, Pt1000, tín hiệu điện trở, tiếp điểm khô và 0–10 VDC.

Có 6 ngõ ra analog 0–10 VDC hoặc 2–10 VDC, phục vụ các yêu cầu điều khiển trong hệ thống HVAC.

Có bus mở rộng để bổ sung module và mở rộng chức năng khi hệ thống phát triển.

Cấu hình nhanh bằng ứng dụng Greystone ConfigTool, giúp giảm thời gian cài đặt và đưa hệ thống vào vận hành.

Thiết bị có thể lưu cấu hình lên dịch vụ đám mây Greystone thông qua ứng dụng, hỗ trợ quản lý cấu hình thuận tiện hơn.

Công nghệ mạng MESH của GWBU

Một trong những điểm đáng chú ý của GWBU là khả năng xây dựng hệ thống mạng MESH không dây.

Trong cấu trúc này, các transmitter không chỉ gửi dữ liệu về GWBU mà còn có thể tham gia chuyển tiếp tín hiệu trong mạng. Nhờ đó, hệ thống có thể linh hoạt hơn khi triển khai trong các công trình có nhiều phòng, khu vực hoặc vật cản.

Khoảng cách giữa các thiết bị có thể đạt tối đa khoảng 100 m trong nhà và 200 m trong không gian mở, tùy thuộc điều kiện thực tế và cấu trúc mạng.

Giải pháp này giúp giảm nhu cầu kéo cáp tín hiệu đến từng vị trí cảm biến, từ đó tiết kiệm thời gian thi công và giảm độ phức tạp của hệ thống.

Thông số kỹ thuật GWBU Greystone

Thông số thực tế có thể phụ thuộc cấu hình và điều kiện triển khai của hệ thống.

Ứng dụng của GWBU Greystone

GWBU được sử dụng làm bộ điều khiển trung tâm trong các hệ thống giám sát và điều khiển không dây, đặc biệt là các ứng dụng HVAC và Building Automation.

Các ứng dụng tiêu biểu gồm:

Giám sát nhiệt độ trong tòa nhà.

Giám sát độ ẩm và chất lượng môi trường trong phòng.

Thu thập dữ liệu CO2 từ các transmitter không dây.

Giám sát trạng thái occupancy và mức độ sử dụng phòng.

Kết nối các tín hiệu cảm biến về hệ thống BMS.

Thu thập tín hiệu từ các thiết bị hiện trường thông qua module wireless input.

Triển khai hệ thống giám sát HVAC tại văn phòng, khách sạn, trung tâm thương mại, nhà máy và các công trình thương mại.

GWBU trong hệ thống BMS và tự động hóa tòa nhà

Trong một hệ thống Building Management System, GWBU có thể được sử dụng như cầu nối giữa mạng cảm biến không dây và hệ thống quản lý trung tâm.

Các transmitter như GWTR hoặc GWTR24 thu thập dữ liệu tại khu vực cần giám sát. Dữ liệu sau đó được truyền qua mạng Greystone MESH về GWBU.

Từ GWBU, dữ liệu có thể được đưa vào hệ thống BMS hoặc bộ điều khiển thông qua Modbus RTU hoặc Modbus TCP.

Mô hình này giúp giảm số lượng dây tín hiệu cần triển khai, đồng thời tạo điều kiện mở rộng thêm các điểm đo khi công trình có nhu cầu.

Các sản phẩm cùng hãng Greystone

Greystone Energy Systems cung cấp danh mục thiết bị phục vụ đo lường và điều khiển HVAC, Building Automation, chất lượng không khí và giám sát môi trường.

Một số sản phẩm cùng hãng có thể kết hợp với GWBU gồm:

GWTR Series – Wireless Room Transmitter sử dụng pin, dùng để đo nhiệt độ trong phòng và có các tùy chọn đo độ ẩm, CO2, màn hình LCD, cảm biến hiện diện và điều chỉnh setpoint. Thiết bị truyền dữ liệu về GWBU thông qua mạng MESH.

GWTR24 Series – Wireless Room Transmitter sử dụng nguồn 24 V, hỗ trợ đo nhiệt độ, độ ẩm và CO2 tùy cấu hình. Sản phẩm phù hợp với các ứng dụng cần nguồn cấp liên tục và độ trễ truyền dữ liệu thấp.

GWTRIM Series – Wireless Room Transmitter Input Module, cho phép đưa các tín hiệu 0–10 VDC, NTC 10K, tín hiệu digital hoặc resistive vào mạng không dây. Module cũng tích hợp đo nhiệt độ và độ ẩm.

GH Series – dòng thiết bị cảm biến và giám sát khí của Greystone, phù hợp cho các ứng dụng kiểm soát chất lượng không khí và hệ thống HVAC.

IAQ Series – các giải pháp giám sát Indoor Air Quality, phục vụ theo dõi các thông số môi trường trong không gian kín.

GFS Series – các thiết bị giám sát áp suất và trạng thái luồng khí, thường được sử dụng trong hệ thống HVAC.

Bên cạnh dòng Wireless, Greystone còn cung cấp nhiều nhóm sản phẩm về nhiệt độ, độ ẩm, áp suất, lưu lượng, chất lượng không khí, phát hiện khí, công suất và giao tiếp tín hiệu.

Lợi ích khi sử dụng GWBU Greystone

Sử dụng GWBU trong hệ thống tự động hóa mang lại nhiều lợi ích thiết thực:

Giảm chi phí và thời gian kéo dây tín hiệu.

Dễ dàng triển khai nhiều điểm đo trong cùng một hệ thống.

Có thể mở rộng hệ thống khi phát sinh nhu cầu mới.

Kết nối trực tiếp với BMS, PLC và SCADA thông qua Modbus.

Đơn giản hóa quá trình commissioning bằng ứng dụng di động.

Phù hợp với các dự án cải tạo hoặc mở rộng công trình khi việc đi dây mới gặp nhiều khó khăn.

GWBU Greystone là lựa chọn phù hợp cho các hệ thống cần xây dựng mạng cảm biến không dây có khả năng mở rộng, đặc biệt trong lĩnh vực HVAC và tự động hóa tòa nhà. Với kiến trúc MESH, giao tiếp Modbus và khả năng kết nối nhiều transmitter, thiết bị giúp doanh nghiệp từng bước chuyển đổi từ hệ thống giám sát có dây sang giải pháp không dây linh hoạt hơn.
