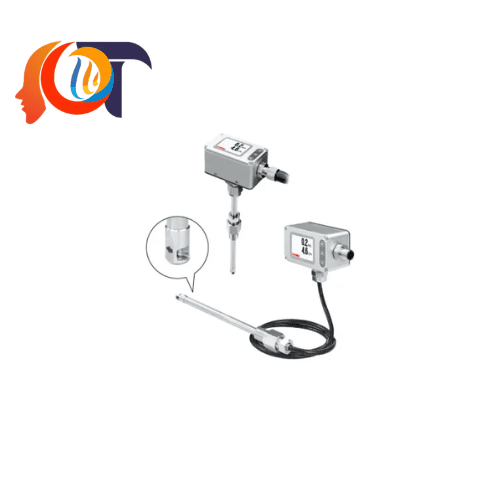

FDM06-L-RX EYC-Tech – Cảm biến đo lưu lượng khí thấp hai chiều

1. Giới thiệu FDM06-L-RX EYC-Tech

FDM06-L-RX EYC-Tech là thiết bị đo vận tốc gió thấp hai chiều, sử dụng công nghệ cảm biến nhiệt khối (Thermal Mass) kết hợp nguyên lý dây nhiệt (Hot-wire). Thiết bị được thiết kế để giám sát dòng khí có vận tốc thấp, phát hiện dòng khí đảo chiều và hỗ trợ kiểm soát áp suất trong các hệ thống thông gió công nghiệp.

FDM06-L-RX phù hợp với những ứng dụng yêu cầu kiểm soát luồng khí chính xác. Tiêu biểu là phòng sạch, nhà máy dược phẩm, sản xuất bán dẫn và hệ thống HVAC. Nhờ khả năng đo dòng khí theo cả hai hướng, thiết bị giúp người vận hành nhận biết sự thay đổi hướng gió trong quá trình hoạt động.

Bên cạnh đó, FDM06-L-RX hỗ trợ nhiều tín hiệu đầu ra. Thiết bị có thể kết nối với PLC, bộ điều khiển và hệ thống giám sát thông qua các giao tiếp tương thích. Nhờ vậy, doanh nghiệp dễ dàng tích hợp thiết bị vào hệ thống tự động hóa hiện có.

Với thiết kế công nghiệp, màn hình LCD màu và khả năng đo vận tốc gió thấp, cảm biến FDM06-L-RX EYC-Tech là giải pháp đáng cân nhắc cho các ứng dụng giám sát luồng khí và kiểm soát môi trường sản xuất.

2. Đặc điểm kỹ thuật của FDM06-L-RX

FDM06-L-RX thuộc dòng cảm biến đo vận tốc gió thấp hai chiều FDM06-L của EYC-Tech. Thiết bị hướng đến các ứng dụng cần theo dõi dòng khí liên tục và phát hiện sự thay đổi hướng dòng khí.

Các đặc điểm nổi bật gồm:

• Đo dòng khí hai chiều: Nhận biết vận tốc khí theo hướng thuận và hướng ngược.
• Cảm biến dây nhiệt: Tăng độ nhạy khi đo vận tốc gió thấp.
• Tỷ lệ dải đo 100:1: Hỗ trợ giám sát trong dải vận tốc rộng.
• Nhiều tín hiệu đầu ra: Hỗ trợ 4–20 mA, 0–10 V, relay và RS-485.
• Giao tiếp Modbus RTU: Thuận tiện kết nối với PLC và hệ thống giám sát tương thích.
• Màn hình LCD màu 2 inch: Hiển thị thông số và hỗ trợ cài đặt trực tiếp.
• Cấp bảo vệ IP65: Phù hợp với môi trường công nghiệp trong điều kiện lắp đặt được quy định.
• Thiết kế đầu dò từ xa: Phiên bản RX phù hợp với phương án lắp đặt remote theo cấu hình của nhà sản xuất.

Bảng thông số kỹ thuật FDM06-L-RX EYC-Tech

Lưu ý: Dải đo, độ chính xác và cấu hình đầu dò cần được xác nhận theo mã hàng cụ thể. Với dòng FDM06-L, độ chính xác thay đổi theo dải vận tốc được lựa chọn. Không nên áp dụng một giá trị độ chính xác duy nhất cho toàn bộ dải đo.

3. Ưu điểm nổi bật của cảm biến FDM06-L-RX

Đo vận tốc gió thấp với độ nhạy cao

FDM06-L-RX sử dụng cảm biến dây nhiệt để phát hiện sự thay đổi của dòng khí. Công nghệ này phù hợp với các ứng dụng có vận tốc gió thấp, nơi việc kiểm soát hướng và cường độ dòng khí đóng vai trò quan trọng.

Thiết bị hỗ trợ dải đo thấp từ 0 đến 1 m/s hoặc 0 đến 2 m/s, tùy cấu hình. Đây là những dải đo đáng cân nhắc cho ứng dụng giám sát luồng khí tầng và kiểm soát tràn khí.

Giám sát dòng khí hai chiều

Khác với các thiết bị chỉ tập trung đo dòng khí theo một hướng, FDM06-L-RX có khả năng đo vận tốc theo cả hai chiều.

Tính năng này giúp người vận hành nhận biết hiện tượng đảo chiều dòng khí. Đồng thời, hệ thống có thể sử dụng dữ liệu đo để hỗ trợ kiểm soát áp suất dương, áp suất âm và điều kiện thông gió.

Hỗ trợ tự động hóa và điều khiển từ xa

FDM06-L-RX cung cấp tín hiệu analog, relay và truyền thông RS-485. Nhờ đó, thiết bị có thể kết nối với PLC, bộ điều khiển HVAC hoặc hệ thống giám sát phù hợp.

Dữ liệu vận tốc gió giúp hệ thống theo dõi trạng thái thông gió và phát hiện những thay đổi vượt ngưỡng cài đặt. Khi kết hợp với bộ điều khiển tương thích, thiết bị còn hỗ trợ xây dựng các kịch bản cảnh báo và điều khiển tự động.

Màn hình trực quan, dễ cài đặt

Màn hình LCD màu 2 inch hiển thị thông số đo và hỗ trợ cấu hình bằng các nút bấm trên thiết bị.

Ngoài vận tốc gió, thiết bị còn hỗ trợ hiển thị lưu lượng khí theo cấu hình và phương pháp tính phù hợp. Nhờ vậy, kỹ thuật viên có thể theo dõi dữ liệu trực tiếp tại vị trí lắp đặt.

Thiết kế công nghiệp, dễ tích hợp

FDM06-L-RX có cấp bảo vệ IP65 cho phần vỏ thiết bị theo tài liệu kỹ thuật. Đầu dò sử dụng vật liệu thép không gỉ phù hợp với các ứng dụng công nghiệp thông thường.

Với kiểu lắp đặt đầu dò từ xa, thiết bị giúp linh hoạt hơn trong việc bố trí vị trí đo. Tuy nhiên, cần kiểm tra chiều dài cáp, kích thước đầu dò và điều kiện lắp đặt trước khi lựa chọn.

4. Ứng dụng của FDM06-L-RX trong công nghiệp

FDM06-L-RX phù hợp với các hệ thống cần giám sát vận tốc gió thấp, hướng dòng khí và điều kiện thông gió. Dưới đây là những ứng dụng tiêu biểu.

Phòng sạch và nhà máy bán dẫn

Trong phòng sạch, hướng và vận tốc dòng khí ảnh hưởng trực tiếp đến khả năng kiểm soát môi trường.

FDM06-L-RX hỗ trợ:

• Giám sát vận tốc gió tại các vị trí đo phù hợp.
• Theo dõi dòng khí tầng trong khu vực sản xuất.
• Phát hiện hiện tượng đảo chiều dòng khí.
• Cung cấp dữ liệu cho hệ thống giám sát môi trường.
• Hỗ trợ kiểm soát thông gió trong dây chuyền sản xuất bán dẫn.

Ngành dược phẩm và công nghệ sinh học

Các khu vực sản xuất dược phẩm thường yêu cầu kiểm soát hướng dòng khí và chênh lệch áp suất giữa các phòng.

Vì vậy, FDM06-L-RX có thể được sử dụng để:

• Theo dõi vận tốc khí trong hệ thống thông gió.
• Giám sát dòng khí tràn giữa các khu vực.
• Hỗ trợ kiểm tra trạng thái thông gió của phòng sạch.
• Cung cấp tín hiệu cho hệ thống quản lý tòa nhà hoặc hệ thống điều khiển phù hợp.

Thiết bị không thay thế toàn bộ hệ thống kiểm định phòng sạch. Doanh nghiệp cần lựa chọn vị trí đo và phương pháp xác nhận theo tiêu chuẩn áp dụng.

Hệ thống HVAC và kiểm soát áp suất

Trong các hệ thống HVAC, dòng khí có thể thay đổi theo chế độ vận hành, tải nhiệt và trạng thái của quạt.

FDM06-L-RX hỗ trợ:

• Theo dõi vận tốc gió trong đường dẫn khí.
• Phát hiện dòng khí đảo chiều.
• Hỗ trợ kiểm soát áp suất dương và áp suất âm.
• Cung cấp tín hiệu phục vụ cảnh báo khi vận tốc vượt ngưỡng.
• Hỗ trợ tối ưu hoạt động của hệ thống thông gió khi tích hợp với bộ điều khiển.

Hệ thống kiểm soát tràn khí

Kiểm soát tràn khí là yêu cầu quan trọng tại những khu vực cần duy trì hướng luồng khí theo thiết kế.

Thiết bị có thể hỗ trợ giám sát dòng khí tại cửa chuyển khí hoặc các vị trí được thiết kế để kiểm soát hướng gió. Khi phát hiện dòng khí đảo chiều, dữ liệu đo có thể được sử dụng để kích hoạt cảnh báo hoặc điều khiển theo logic hệ thống.

Tự động hóa nhà máy

FDM06-L-RX cũng phù hợp với các hệ thống tự động hóa cần giám sát luồng khí liên tục.

Khi kết nối với PLC hoặc hệ thống SCADA tương thích, dữ liệu đo có thể được sử dụng để:

• Theo dõi trạng thái vận hành của hệ thống thông gió.
• Ghi nhận biến động vận tốc gió.
• Cảnh báo khi dòng khí vượt giới hạn.
• Hỗ trợ bảo trì và đánh giá hiệu quả vận hành.
• Kết hợp dữ liệu khí với các thông số môi trường khác.

5. Các sản phẩm cùng hãng EYC-Tech

EYC-Tech cung cấp nhiều thiết bị đo lường công nghiệp, bao gồm cảm biến lưu lượng khí, vận tốc gió, chênh áp, nhiệt độ, độ ẩm, điểm sương và chất lượng không khí.

Ngoài FDM06-L-RX, doanh nghiệp có thể tham khảo các sản phẩm sau để lựa chọn giải pháp phù hợp với hệ thống.

Danh sách mang tính tham khảo. Tên model, cấu hình và tình trạng cung cấp cần được xác nhận theo danh mục hiện hành của EYC-Tech.

Nên chọn thiết bị EYC-Tech nào?

• Đo vận tốc gió thấp hai chiều: FDM06-L-RX hoặc FDM06-L-DX/RX.
• Đo lưu lượng khí nén trên đường ống: FDM06-I.
• Đo lưu lượng khí trung bình trong đường ống: FDM06-P hoặc AFMP, tùy phương pháp đo và điều kiện vận hành.
• Đo khí theo nguyên lý chênh áp: FDM06S.
• Đo lưu lượng khí công nghiệp với dải vận tốc cao: Tham khảo FTM94/FTM95.
• Giám sát chênh áp phòng sạch: PHD330 hoặc PMD330, tùy vị trí lắp đặt.
• Giám sát nhiệt độ và độ ẩm: THM8 Series, THS140 hoặc THS30X.
• Đo điểm sương khí áp suất cao: THS88MAX.

6. Hướng dẫn lựa chọn FDM06-L-RX

Để thiết bị hoạt động hiệu quả, doanh nghiệp cần xác định rõ yêu cầu đo lường và điều kiện lắp đặt.

Bước 1: Xác định dải vận tốc gió

Trước tiên, hãy xác định vận tốc gió nhỏ nhất và lớn nhất cần đo. Với ứng dụng dòng khí tầng hoặc kiểm soát tràn khí, nên ưu tiên dải đo phù hợp với vận tốc vận hành thực tế.

Bước 2: Xác định hướng dòng khí

Nếu dòng khí có thể đổi chiều, cần lựa chọn cấu hình đo hai chiều. Đây là yếu tố quan trọng trong các hệ thống kiểm soát áp suất dương và áp suất âm.

Bước 3: Kiểm tra kiểu lắp đặt

FDM06-L có cấu hình lắp đặt dạng ống gió và dạng đầu dò từ xa. Hãy kiểm tra mã DX/RX, chiều dài cáp và phương án lắp đặt theo tài liệu nhà sản xuất.

Bước 4: Lựa chọn tín hiệu đầu ra

Thiết bị hỗ trợ 4–20 mA, 0–10 V, relay và RS-485. Cần xác định tín hiệu phù hợp với PLC, bộ điều khiển hoặc hệ thống giám sát hiện có.

Bước 5: Đánh giá môi trường vận hành

Kiểm tra nhiệt độ, độ ẩm, áp suất và điều kiện lắp đặt tại vị trí đo. Đồng thời, bảo đảm đầu dò được bố trí phù hợp để hạn chế ảnh hưởng của nhiễu loạn dòng khí.

Bước 6: Xác định yêu cầu cảnh báo và điều khiển

Nếu cần cảnh báo khi dòng khí đảo chiều hoặc vượt ngưỡng, hãy xác định trước logic điều khiển và phương án kết nối với hệ thống tự động hóa.

Thực hiện đầy đủ các bước trên giúp doanh nghiệp chọn đúng thiết bị, tăng độ tin cậy của dữ liệu và hạn chế chi phí phát sinh trong quá trình tích hợp.

7. Vì sao nên lựa chọn cảm biến EYC-Tech?

EYC-Tech phát triển các giải pháp đo lường cho hệ thống HVAC, phòng sạch và quy trình công nghiệp. Danh mục sản phẩm của hãng bao gồm cảm biến lưu lượng khí, vận tốc gió, chênh áp, nhiệt độ, độ ẩm và nhiều thông số môi trường khác.

Với FDM06-L-RX, doanh nghiệp có thể nâng cao khả năng giám sát dòng khí và tích hợp dữ liệu đo vào hệ thống tự động hóa.

Những lợi ích chính gồm:

• Tăng khả năng theo dõi dòng khí vận tốc thấp.
• Phát hiện sự thay đổi hướng dòng khí.
• Hỗ trợ kiểm soát thông gió và áp suất.
• Kết nối với PLC và hệ thống giám sát tương thích.
• Hỗ trợ quản lý dữ liệu vận hành và bảo trì.

Khi được lựa chọn đúng dải đo và lắp đặt phù hợp, FDM06-L-RX góp phần nâng cao hiệu quả kiểm soát môi trường và độ ổn định của hệ thống.
