FDM06-L-RX-30-2 EYC-Tech – Cảm biến đo vận tốc và lưu lượng khí thấp hai chiều

1. Giới thiệu FDM06-L-RX-30-2 EYC-Tech

FDM06-L-RX-30-2 EYC-Tech là cảm biến đo vận tốc và lưu lượng khí hai chiều, thuộc dòng FDM06-L của EYC-Tech. Thiết bị sử dụng công nghệ cảm biến dây nhiệt (Hot-wire) để phát hiện sự thay đổi của dòng khí. Nhờ đó, cảm biến có thể đo vận tốc khí thấp và nhận biết hiện tượng đảo chiều luồng khí.

Sản phẩm được thiết kế cho các ứng dụng cần kiểm soát luồng khí chính xác. Tiêu biểu là phòng sạch, nhà máy dược phẩm, sản xuất bán dẫn và hệ thống HVAC. Thiết bị cũng phù hợp với các hệ thống cần giám sát dòng khí tầng hoặc kiểm soát áp suất dương và áp suất âm.

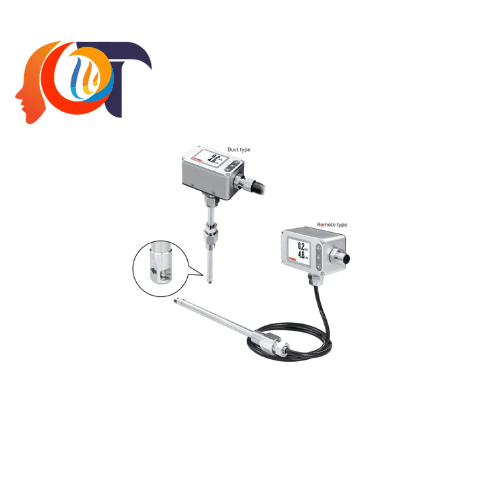

Điểm nổi bật của FDM06-L-RX là thiết kế đầu dò từ xa (Remote type). Cấu hình này giúp kỹ sư linh hoạt bố trí đầu đo và bộ hiển thị tại những vị trí phù hợp. Đồng thời, thiết bị hỗ trợ nhiều tín hiệu đầu ra để kết nối với PLC và hệ thống giám sát công nghiệp.

Với khả năng đo hai chiều, phản hồi nhanh và hỗ trợ truyền thông Modbus RTU, FDM06-L-RX-30-2 EYC-Tech là giải pháp đáng cân nhắc cho các hệ thống đo vận tốc khí và tự động hóa kiểm soát môi trường.

2. Đặc điểm kỹ thuật của FDM06-L-RX-30-2

FDM06-L-RX thuộc dòng cảm biến đo lưu lượng khí nhiệt khối hai chiều của EYC-Tech. Thiết bị được phát triển để theo dõi dòng khí trong các ứng dụng có yêu cầu giám sát liên tục.

Các đặc điểm nổi bật gồm:

• Đo vận tốc khí hai chiều: Nhận biết dòng khí theo hướng thuận và hướng ngược.
• Cảm biến dây nhiệt: Tăng khả năng phát hiện những thay đổi của dòng khí, đặc biệt ở vận tốc thấp.
• Dải đo tùy chọn: Dòng FDM06-L hỗ trợ các dải ±1 m/s, ±2 m/s, ±10 m/s và ±30 m/s.
• Đầu dò từ xa: Hỗ trợ lắp đặt linh hoạt tại vị trí đo.
• Hiển thị trực quan: Màn hình LCD màu 2 inch hiển thị thông số và hỗ trợ cài đặt.
• Nhiều tín hiệu đầu ra: Hỗ trợ 4–20 mA, 0–10 V, relay và RS-485.
• Truyền thông công nghiệp: Hỗ trợ Modbus RTU qua RS-485.
• Cấp bảo vệ IP65: Phù hợp với môi trường công nghiệp trong điều kiện lắp đặt được quy định.

Bảng thông số kỹ thuật FDM06-L-RX-30-2

Lưu ý: Các thông số trên tham khảo tài liệu dòng FDM06-L. Hậu tố -30-2 cần được đối chiếu với mã đặt hàng của nhà cung cấp để xác nhận chính xác dải đo ±30 m/s và chiều dài cáp 2 m. Không nên áp dụng toàn bộ thông số của dòng sản phẩm cho mọi cấu hình.

3. Ưu điểm nổi bật của cảm biến FDM06-L-RX EYC-Tech

Đo vận tốc khí thấp với độ nhạy cao

FDM06-L-RX sử dụng công nghệ cảm biến dây nhiệt để phát hiện sự thay đổi của dòng khí. Vì vậy, thiết bị phù hợp với những ứng dụng cần theo dõi luồng khí có vận tốc thấp.

Trong phòng sạch hoặc khu vực sản xuất yêu cầu kiểm soát môi trường, vận tốc và hướng dòng khí ảnh hưởng trực tiếp đến hiệu quả thông gió. Cảm biến giúp người vận hành theo dõi các thông số này và phát hiện sự thay đổi bất thường.

Giám sát dòng khí theo hai chiều

Không giống các cảm biến chỉ đo theo một hướng, FDM06-L-RX có khả năng nhận biết dòng khí thuận và dòng khí ngược.

Nhờ đó, hệ thống có thể phát hiện hiện tượng đảo chiều luồng khí. Dữ liệu đo cũng hỗ trợ giám sát áp suất dương, áp suất âm và kiểm soát dòng khí giữa các khu vực.

Đây là tính năng hữu ích trong phòng sạch, phòng thí nghiệm và các khu vực cần duy trì hướng luồng khí ổn định.

Thiết kế đầu dò từ xa, lắp đặt linh hoạt

Phiên bản RX sử dụng cấu hình đầu dò từ xa. Thiết kế này cho phép bố trí đầu đo tại vị trí cần giám sát, trong khi phần hiển thị và kết nối được bố trí thuận tiện hơn.

Vì vậy, thiết bị phù hợp với những vị trí lắp đặt hạn chế không gian. Cấu hình từ xa cũng giúp kỹ thuật viên thuận tiện hơn khi kiểm tra và bảo trì hệ thống.

Kết nối PLC và hệ thống tự động hóa

FDM06-L-RX hỗ trợ tín hiệu analog, relay và truyền thông RS-485 Modbus RTU.

Nhờ đó, doanh nghiệp có thể tích hợp dữ liệu đo vào PLC, bộ điều khiển hoặc hệ thống BMS/SCADA tương thích. Dữ liệu vận tốc khí có thể được sử dụng để hiển thị, cảnh báo và hỗ trợ điều khiển quạt hoặc hệ thống thông gió.

Tuy nhiên, việc điều khiển tự động cần được thiết kế theo cấu hình hệ thống và yêu cầu vận hành thực tế.

Phản hồi nhanh, hỗ trợ giám sát liên tục

Thời gian đáp ứng T90 của dòng FDM06-L đạt không quá 5 giây theo catalogue nhà sản xuất. Vì vậy, thiết bị có thể phản ánh những thay đổi của dòng khí trong quá trình vận hành.

Khi kết hợp với bộ điều khiển phù hợp, dữ liệu đo giúp kỹ sư phát hiện sớm tình trạng lưu lượng thấp hoặc luồng khí đảo chiều. Qua đó, doanh nghiệp có thể nâng cao hiệu quả giám sát và giảm nguy cơ gián đoạn sản xuất.

4. Ứng dụng thực tế của FDM06-L-RX-30-2

FDM06-L-RX-30-2 phù hợp với các hệ thống cần đo vận tốc khí và theo dõi hướng dòng khí. Thiết bị đặc biệt hữu ích trong những ứng dụng có yêu cầu kiểm soát môi trường và thông gió.

Phòng sạch và sản xuất bán dẫn

• Giám sát vận tốc khí trong khu vực phòng sạch.
• Theo dõi dòng khí tầng tại các vị trí được yêu cầu.
• Phát hiện hiện tượng đảo chiều luồng khí.
• Hỗ trợ kiểm soát điều kiện thông gió và áp suất giữa các khu vực.
• Cung cấp dữ liệu cho hệ thống giám sát môi trường.

Nhà máy dược phẩm và thiết bị y tế

• Giám sát dòng khí trong khu vực sản xuất.
• Hỗ trợ kiểm soát hướng luồng khí tại các vùng yêu cầu.
• Theo dõi vận tốc khí trong hệ thống thông gió.
• Kết nối với hệ thống giám sát để phát cảnh báo khi thông số vượt ngưỡng cài đặt.

Thiết bị là một thành phần đo lường hỗ trợ kiểm soát môi trường. Việc đáp ứng các yêu cầu phòng sạch hoặc tiêu chuẩn GMP còn phụ thuộc vào toàn bộ hệ thống và quy trình thẩm định.

Hệ thống HVAC và thông gió công nghiệp

• Đo vận tốc khí trong hệ thống thông gió.
• Giám sát luồng khí cấp và hồi.
• Phát hiện dòng khí đảo chiều tại các vị trí cần kiểm soát.
• Hỗ trợ điều chỉnh hoạt động của quạt và bộ điều khiển.
• Theo dõi tình trạng vận hành của hệ thống thông gió.

Kiểm soát áp suất dương và áp suất âm

Trong các khu vực yêu cầu chênh áp, hướng dòng khí là yếu tố quan trọng để duy trì điều kiện vận hành.

FDM06-L-RX có thể hỗ trợ giám sát hướng và vận tốc khí tại vị trí đo. Khi kết hợp với cảm biến chênh áp và bộ điều khiển phù hợp, thiết bị giúp xây dựng giải pháp giám sát áp suất và luồng khí toàn diện hơn.

Giám sát dòng khí tràn và dòng khí tầng

Dòng khí tràn (overflow flow) và dòng khí tầng (laminar flow) thường xuất hiện trong các ứng dụng kiểm soát môi trường.

Nhà sản xuất khuyến nghị dải 0–2 m/s cho các ứng dụng giám sát dòng khí tầng và dòng khí tràn. Do đó, nếu mục tiêu chính là đo vận tốc rất thấp, doanh nghiệp nên lựa chọn dải đo phù hợp thay vì mặc định sử dụng phiên bản ±30 m/s.

5. Các sản phẩm cùng hãng EYC-Tech

EYC-Tech cung cấp nhiều thiết bị đo lường công nghiệp, bao gồm cảm biến vận tốc khí, lưu lượng khí, nhiệt độ, độ ẩm, áp suất, chênh áp và chất lượng không khí.

Bên cạnh FDM06-L-RX, doanh nghiệp có thể tham khảo các model sau để lựa chọn giải pháp phù hợp với hệ thống.

Danh sách trên là các dòng sản phẩm tham khảo từ danh mục EYC-Tech. Cấu hình, dải đo và tình trạng cung cấp cần được xác nhận theo catalogue hiện hành.

Nên chọn model EYC-Tech nào?

• Cần đo dòng khí thấp hai chiều: Chọn FDM06-L-DX hoặc FDM06-L-RX tùy kiểu lắp đặt.
• Cần đo lưu lượng khí nén: Tham khảo FDM06-I, FTM06D-I hoặc FTE120-I.
• Cần đo vận tốc khí trung bình trong đường ống: Tham khảo FDM06-P.
• Cần đo vận tốc khí theo nguyên lý chênh áp: Tham khảo FDM06S.
• Cần giám sát vận tốc khí ở dải cao: Tham khảo FTM94/95 hoặc FTM84/85.
• Cần đo vận tốc khí trong hệ thống HVAC: Tham khảo FTS140 hoặc FTS34/35.

Việc lựa chọn model nên dựa trên dải đo, phương pháp lắp đặt, yêu cầu độ chính xác và giao thức kết nối của hệ thống.

6. Hướng dẫn lựa chọn FDM06-L-RX-30-2 phù hợp

Để thiết bị hoạt động hiệu quả, doanh nghiệp nên xác định rõ các yêu cầu kỹ thuật trước khi đặt hàng.

Thứ nhất, xác định dải vận tốc khí. Nếu ứng dụng tập trung vào dòng khí tầng hoặc dòng khí tràn, dải 0–2 m/s là lựa chọn được nhà sản xuất khuyến nghị. Trong khi đó, dải ±30 m/s phù hợp hơn với nhu cầu đo vận tốc rộng hơn.

Thứ hai, xác định hướng dòng khí. Nếu cần nhận biết cả dòng thuận và dòng ngược, nên sử dụng chức năng đo hai chiều và cấu hình đầu ra phù hợp.

Thứ ba, kiểm tra vị trí lắp đặt. Phiên bản RX phù hợp với phương án đầu dò từ xa. Doanh nghiệp cần xác nhận chiều dài cáp và kích thước lắp đặt trước khi triển khai.

Thứ tư, lựa chọn tín hiệu kết nối. Tùy hệ thống điều khiển, có thể sử dụng tín hiệu 4–20 mA, 0–10 V, relay hoặc RS-485 Modbus RTU.

Thứ năm, kiểm tra môi trường vận hành. Cần đối chiếu nhiệt độ, độ ẩm, áp suất và cấp bảo vệ IP65 với điều kiện thực tế tại nhà máy.

Cuối cùng, xác nhận mã hàng. Hậu tố -30-2 cần được xác nhận với nhà cung cấp để đảm bảo đúng dải đo, kiểu đầu dò và chiều dài cáp.

7. Vì sao nên lựa chọn cảm biến EYC-Tech?

EYC-Tech phát triển các giải pháp đo lường cho hệ thống HVAC, khí nén và tự động hóa công nghiệp. Danh mục sản phẩm của hãng bao gồm cảm biến vận tốc khí, lưu lượng khí, chênh áp, nhiệt độ, độ ẩm và nhiều thiết bị giám sát môi trường khác.

Với FDM06-L-RX, doanh nghiệp có thể triển khai giải pháp đo lường theo hướng:

• Giám sát vận tốc khí liên tục.
• Nhận biết hiện tượng đảo chiều dòng khí.
• Hỗ trợ kiểm soát môi trường phòng sạch.
• Kết nối với PLC và hệ thống giám sát.
• Nâng cao khả năng theo dõi và cảnh báo bất thường.

Khi lựa chọn đúng dải đo và phương án lắp đặt, thiết bị giúp cải thiện hiệu quả giám sát luồng khí và hỗ trợ quá trình tự động hóa nhà máy.
