EDA500 LION PRECISION Vietnam

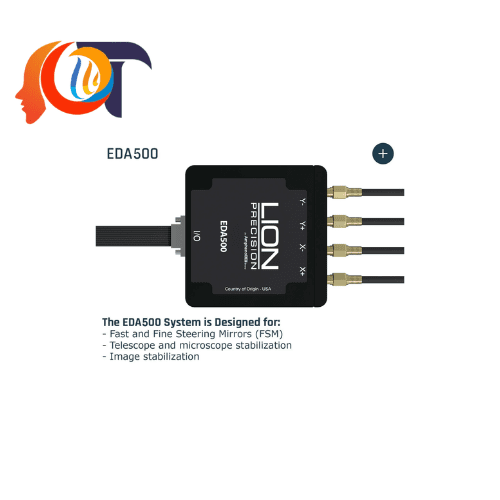

EDA500 LION PRECISION – Hệ thống Sensor-Driver cho ứng dụng Fast Steering Mirror (FSM) và đo vi sai chính xác cao

EDA500 là hệ thống cảm biến và bộ điều khiển tiên tiến do Lion Precision phát triển. Được thiết kế chuyên biệt cho các ứng dụng Fast Steering Mirror (FSM) và đo vi sai (Differential Sensing). Sản phẩm kết hợp công nghệ cảm biến dòng điện xoáy (Eddy Current Sensor) độ phân giải cao cùng bộ điều khiển chuyên dụng, mang đến khả năng đo lường và phản hồi vị trí với độ chính xác nanomet trong thời gian thực. EDA500 LION PRECISION Vietnam.

Nhờ khả năng phản hồi nhanh, độ ổn định cao và độ trễ cực thấp. EDA500 trở thành giải pháp lý tưởng cho các hệ thống quang học chính xác, thiết bị hàng không vũ trụ, viễn thông quang học. Và các ứng dụng điều khiển chuyển động có yêu cầu khắt khe về độ chính xác.

Tổng quan về EDA500 LION PRECISION Vietnam

EDA500 là giải pháp “off-the-shelf” hoàn chỉnh dành cho các hệ thống Fast Steering Mirror và Differential Sensing. Hệ thống bao gồm hai cặp cảm biến Eddy Current được ghép cặp chính xác, bộ driver. Với bốn đầu vào cảm biến (hai đầu vào cho mỗi trục), ngõ ra analog và giao diện kết nối giúp tích hợp nhanh vào các hệ thống điều khiển hiện có.

Thông qua nguyên lý đo vi sai, EDA500 liên tục theo dõi sự thay đổi của vị trí cân bằng (null position). Mọi thay đổi nhỏ trong góc nghiêng của bề mặt phản xạ hoặc mục tiêu đo đều được phát hiện ngay lập tức và gửi về bộ điều khiển để thực hiện hiệu chỉnh chính xác.

Đặc điểm nổi bật của EDA500 LION PRECISION Vietnam

EDA500 được phát triển nhằm đáp ứng các yêu cầu khắt khe trong các hệ thống điều khiển quang học hiệu suất cao.

Độ phân giải siêu cao

Hệ thống có khả năng phát hiện các thay đổi vị trí ở cấp độ nanomet, hỗ trợ điều khiển chính xác các chuyển động cực nhỏ trong các hệ thống quang học và cơ điện tử. Độ phân giải RMS tại vị trí chuẩn có thể đạt dưới 7 nm.

Băng thông cao

EDA500 cung cấp băng thông lên đến 28 kHz, cho phép phản hồi nhanh với các dao động hoặc chuyển động tốc độ cao trong các ứng dụng điều khiển vòng kín.

Độ ổn định nhiệt vượt trội

Thiết bị được thiết kế với độ trôi nhiệt cực thấp, đảm bảo độ chính xác ổn định trong các môi trường vận hành thay đổi nhiệt độ liên tục.

Công nghệ cảm biến không tiếp xúc

Cảm biến Eddy Current không tiếp xúc giúp loại bỏ hiện tượng mài mòn cơ khí, tăng tuổi thọ thiết bị và đảm bảo độ lặp lại cao trong thời gian dài.

Tiêu thụ điện năng thấp

EDA500 hoạt động với mức tiêu thụ năng lượng thấp nhưng vẫn duy trì hiệu suất xử lý tín hiệu cao, phù hợp với các hệ thống có giới hạn về nguồn cấp.

Được kiểm tra khả năng chịu bức xạ

Hệ thống đã được thử nghiệm bức xạ lên tới 75 krad TID, đáp ứng yêu cầu của nhiều ứng dụng hàng không vũ trụ và môi trường đặc biệt.

Ứng dụng của EDA500

EDA500 được phát triển dành riêng cho các ứng dụng điều khiển chuyển động chính xác và ổn định hướng chùm tia.

Fast Steering Mirror (FSM)

EDA500 là giải pháp lý tưởng cho các hệ thống gương điều hướng nhanh sử dụng trong:

• Truyền thông quang học không gian tự do (FSO)
• Điều khiển và định hướng laser
• Hệ thống quang học hàng không vũ trụ
• Điều khiển chùm tia chính xác cao

Ổn định kính thiên văn và kính hiển vi

Thiết bị hỗ trợ bù rung và hiệu chỉnh vị trí giúp nâng cao chất lượng hình ảnh trong các hệ thống quan sát có độ phóng đại lớn.

Hệ thống ổn định hình ảnh

EDA500 giúp giảm rung động và sai lệch vị trí trong các hệ thống camera, cảm biến quang học và thiết bị ghi hình chuyên dụng.

Nghiên cứu khoa học và công nghệ cao

Các phòng thí nghiệm nghiên cứu về quang học, laser, bán dẫn và cơ điện tử sử dụng EDA500 để thực hiện các phép đo vi dịch chuyển với độ chính xác cực cao.

Thông số kỹ thuật tiêu biểu

Nguồn cấp: ±15 VDC

Công suất tiêu thụ: 1.6 W

Ngõ ra tín hiệu: ±10 V Analog

Sai số tuyến tính: ±0.1% F.S.

Băng thông: 28 kHz

Độ trễ nhóm: dưới 12 µs

Dải đo tiêu chuẩn: 700 µm (150 – 850 µm)

Độ phân giải RMS tại vị trí chuẩn: dưới 7 nm

Nhiệt độ hoạt động bộ điều khiển: 0°C đến 60°C

Nhiệt độ hoạt động cảm biến: -25°C đến 125°C

Khả năng tùy chỉnh theo yêu cầu ứng dụng đặc biệt.

Các sản phẩm cùng hãng Lion Precision

Lion Precision là nhà sản xuất nổi tiếng trong lĩnh vực cảm biến đo lường chính xác không tiếp xúc. Ngoài EDA500, hãng còn cung cấp nhiều dòng sản phẩm khác phục vụ các ứng dụng tự động hóa và kiểm tra chất lượng.

EDA400 Differential Driver System

Dòng driver đo vi sai thế hệ trước dành cho Fast Steering Mirror, cung cấp độ phân giải nanomet, tiêu thụ điện năng thấp và khả năng tích hợp linh hoạt vào các hệ thống quang học chính xác.

Elite Series Eddy Current Sensors

Dòng cảm biến Eddy Current hiệu suất cao dành cho đo dịch chuyển, rung động, vị trí và độ đảo trục với độ chính xác cực cao trong môi trường công nghiệp.

ECL Series Eddy Current Sensors

Giải pháp cảm biến dòng điện xoáy nhỏ gọn cho các ứng dụng OEM, máy tự động hóa và hệ thống tích hợp.

CPL Series Capacitive Sensors

Dòng cảm biến điện dung chuyên dụng cho đo khoảng cách, độ dày, độ phẳng và dịch chuyển với độ phân giải cực cao.

Spindle Error Analyzer

Hệ thống phân tích sai số trục chính dành cho ngành gia công chính xác, sản xuất linh kiện cơ khí và kiểm tra chất lượng máy CNC.

Air Bearing Measurement Systems

Giải pháp đo độ chính xác quay và chuyển động dành cho các ứng dụng bán dẫn, quang học và sản xuất công nghệ cao.

Lợi ích khi sử dụng EDA500

Triển khai nhanh cho các hệ thống Fast Steering Mirror và đo vi sai.

Độ phân giải nanomet đáp ứng các ứng dụng quang học chính xác cao.

Băng thông lớn giúp phản hồi nhanh và ổn định.

Độ trôi nhiệt thấp đảm bảo độ chính xác lâu dài.

Thiết kế nhỏ gọn, dễ tích hợp vào các hệ thống OEM.

Độ tin cậy cao cho các ứng dụng công nghiệp, nghiên cứu và hàng không vũ trụ.
