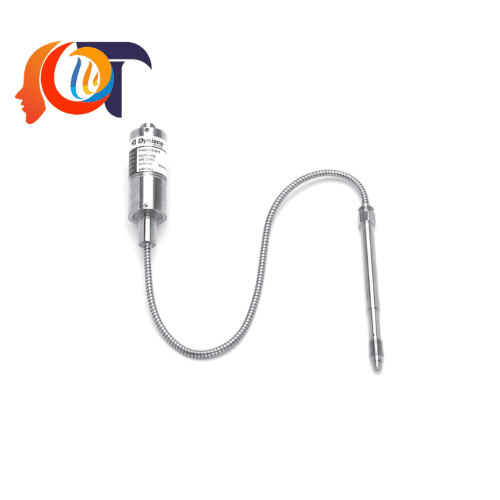

DYN-7.5C-TC-18-3 Dynisco – Pressure Transducer đo áp suất nóng chảy chính xác

DYN-7.5C-TC-18-3 là cảm biến đo áp suất nóng chảy (Melt Pressure Transducer) của Dynisco, được thiết kế chuyên dụng cho các dây chuyền gia công nhựa, đùn nhựa và các ứng dụng polymer processing.

Thiết bị sử dụng công nghệ strain gauge dạng Wheatstone bridge, cho phép chuyển đổi áp suất nóng chảy thành tín hiệu điện phục vụ giám sát và điều khiển quá trình. Model DYN-7.5C-TC-18-3 có dải đo 0–750 PSI, tích hợp thermocouple Type J và capillary dài 18 inch, phù hợp với những vị trí đo có nhiệt độ cao và yêu cầu lắp đặt linh hoạt.

Với thiết kế dành riêng cho môi trường sản xuất khắc nghiệt, DYN-7.5C-TC-18-3 giúp doanh nghiệp kiểm soát áp suất nóng chảy ổn định, nâng cao chất lượng sản phẩm và hỗ trợ tối ưu hóa dây chuyền sản xuất.

Tổng quan về DYN-7.5C-TC-18-3 Dynisco

DYN-7.5C-TC-18-3 thuộc dòng DYN-X của Dynisco, dòng cảm biến được phát triển cho các ứng dụng đo áp suất nóng chảy phổ biến trong ngành nhựa.

Model này được cấu hình với dải áp suất 0–750 PSI. Ký hiệu TC cho biết thiết bị được tích hợp thermocouple Type J với đoạn dây mềm 3 inch. Phần capillary có chiều dài 18 inch, tương đương khoảng 46 cm, giúp kết nối linh hoạt trong các hệ thống có khoảng cách giữa điểm đo và vị trí lắp đặt thiết bị.

Phần đầu đo có chiều dài snout 3 inch, tương đương khoảng 7,6 cm. Cấu hình này phù hợp với nhiều vị trí đo áp suất trên máy đùn và các thiết bị gia công polymer.

Đặc điểm nổi bật của DYN-7.5C-TC-18-3

DYN-7.5C-TC-18-3 được lựa chọn cho các ứng dụng cần đo áp suất nóng chảy ổn định nhờ những đặc điểm nổi bật:

Dải đo 0–750 PSI, phù hợp với nhiều quy trình đùn và gia công nhựa thông dụng.

Tích hợp thermocouple Type J giúp đo đồng thời áp suất và nhiệt độ nóng chảy tại khu vực lắp đặt.

Capillary dài 18 inch giúp tăng tính linh hoạt khi bố trí cảm biến trên máy.

Sử dụng strain gauge dạng bonded foil Wheatstone bridge, mang lại khả năng đo ổn định và độ lặp lại tốt.

Thiết kế với phần tiếp xúc môi chất bằng thép không gỉ 15-5 PH phủ Dymax®, giúp cảm biến phù hợp với môi trường gia công polymer có nhiệt độ cao.

Có chức năng internal shunt calibration, hỗ trợ kiểm tra và hiệu chuẩn tín hiệu của cảm biến.

Thiết bị sử dụng đầu nối tương thích với Dynisco P/N 711600 hoặc cáp đầu nối 6-pin theo cấu hình tiêu chuẩn.

Thông số kỹ thuật DYN-7.5C-TC-18-3

Các thông số trên được tổng hợp theo cấu hình DYN-X và mã sản phẩm DYN-7.5C-TC-18-3.

Ứng dụng của DYN-7.5C-TC-18-3

DYN-7.5C-TC-18-3 được sử dụng chủ yếu trong các hệ thống cần giám sát áp suất và nhiệt độ của vật liệu nóng chảy.

Một số ứng dụng tiêu biểu gồm:

Máy đùn nhựa và dây chuyền extrusion.

Dây chuyền sản xuất ống nhựa.

Sản xuất màng nhựa và tấm nhựa.

Sản xuất dây và cáp có lớp cách điện bằng polymer.

Dây chuyền compound và phối trộn polymer.

Máy ép và các hệ thống gia công vật liệu nhựa.

Hệ thống kiểm soát áp suất nóng chảy trước khuôn hoặc tại các vị trí quan trọng trên barrel.

Trong dây chuyền đùn nhựa, việc kiểm soát áp suất nóng chảy có vai trò quan trọng đối với độ ổn định của quá trình. Áp suất tại barrel, trước và sau screen pack, gear pump hoặc die có thể cung cấp thông tin quan trọng về tình trạng dòng vật liệu, hiệu suất thiết bị và nguy cơ tắc nghẽn.

Vai trò của Pressure Transducer Dynisco trong hệ thống tự động hóa

DYN-7.5C-TC-18-3 không chỉ thực hiện nhiệm vụ đo áp suất. Khi kết hợp với bộ điều khiển hoặc thiết bị hiển thị phù hợp, cảm biến có thể trở thành một phần quan trọng trong hệ thống kiểm soát quá trình.

Dữ liệu áp suất được sử dụng để theo dõi sự ổn định của dòng vật liệu, phát hiện những thay đổi bất thường và hỗ trợ điều chỉnh các thông số vận hành.

Khi áp suất nóng chảy được kiểm soát ổn định, doanh nghiệp có thể hạn chế biến động trong quá trình sản xuất, giảm tỷ lệ sản phẩm không đạt và nâng cao tính đồng nhất của sản phẩm đầu ra.

Lợi ích khi sử dụng DYN-7.5C-TC-18-3

DYN-7.5C-TC-18-3 mang lại nhiều lợi ích cho dây chuyền sản xuất nhựa:

Đo áp suất nóng chảy liên tục và ổn định.

Theo dõi đồng thời áp suất và nhiệt độ tại khu vực gia công.

Phù hợp với môi trường nhiệt độ cao của ngành nhựa.

Capillary 18 inch giúp linh hoạt hơn trong việc bố trí cảm biến.

Hỗ trợ kiểm soát chất lượng và ổn định quy trình đùn.

Có thể tích hợp vào hệ thống điều khiển và giám sát tự động.

Giúp phát hiện sớm những thay đổi bất thường về áp suất trong quá trình sản xuất.

Các sản phẩm Pressure Transducer cùng hãng Dynisco

Dynisco cung cấp danh mục cảm biến đo áp suất nóng chảy đa dạng, đáp ứng nhiều mức độ chính xác, dải áp suất và yêu cầu ứng dụng khác nhau.

Một số dòng sản phẩm tiêu biểu gồm:

DYN-X Series: dòng pressure transducer kinh tế, có khả năng đo ổn định và độ lặp lại tốt, phù hợp với các ứng dụng đo áp suất nóng chảy thông dụng. Dòng này có nhiều dải đo từ 0–500 PSI đến 0–10.000 PSI.

DYN-X-MA Series: pressure sensor/transducer dành cho đo áp suất nóng chảy, có nhiều tùy chọn cấu hình, bao gồm phiên bản tích hợp thermocouple và các tùy chọn an toàn như SIL2 hoặc Guardian.

MDA420 Series: pressure transducer sử dụng tín hiệu tiêu chuẩn 3.33 mV/V, độ chính xác tốt hơn ±0.25%, phù hợp với nhiều bộ hiển thị áp suất.

MDA460 Series: pressure transducer với tín hiệu 3.33 mV/V, dải đo từ 0–500 đến 0–30.000 PSI và độ chính xác tốt hơn ±0.5%.

MRT463 Series: cảm biến áp suất đa dải, cho phép lựa chọn một trong bốn dải áp suất trên cùng một transducer và đồng thời đo áp suất và nhiệt độ.

PT46X4 Series: pressure transducer dành cho đo áp suất nóng chảy với độ chính xác khoảng ±0.5%.

PT46X5 Series: pressure transmitter phục vụ các ứng dụng đo áp suất nóng chảy, tập trung vào khả năng lắp đặt đơn giản, độ lặp lại và độ tin cậy.

PT46X6 Series: pressure transmitter có độ chính xác khoảng ±0.5%, phù hợp cho các ứng dụng đo áp suất nóng chảy phổ biến.

PT303 Pressure Sensor: cảm biến áp suất kết cấu chắc chắn, phù hợp với các ứng dụng công nghiệp yêu cầu khả năng hoạt động ổn định và dải áp suất linh hoạt.

831/851/861 Series: dòng pressure sensor sử dụng bonded strain gauge, cung cấp nhiều lựa chọn về dải áp suất, cổng áp suất và mức tín hiệu đầu ra.

Lựa chọn DYN-7.5C-TC-18-3 cho hệ thống đo áp suất nóng chảy

Nếu dây chuyền của bạn cần một cảm biến đo áp suất nóng chảy với dải 0–750 PSI, tích hợp thermocouple Type J và capillary 18 inch, DYN-7.5C-TC-18-3 là một cấu hình đáng cân nhắc.

Việc lựa chọn đúng Pressure Transducer cần dựa trên dải áp suất, nhiệt độ vận hành, vị trí lắp đặt, chiều dài capillary, loại tín hiệu và thiết bị điều khiển đi kèm. Dynisco cung cấp nhiều cấu hình khác nhau để đáp ứng từng yêu cầu cụ thể của dây chuyền sản xuất.
