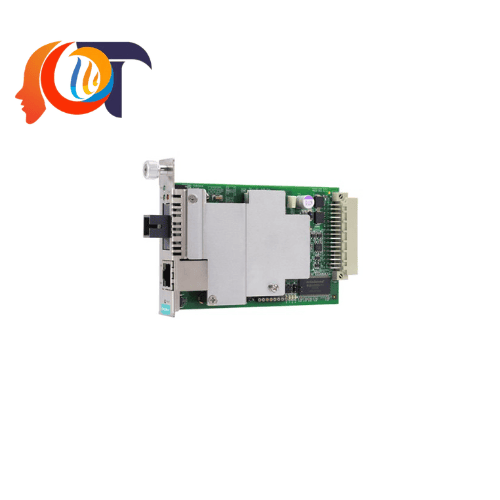

CSM-400-1225 Moxa – Ethernet-to-Fiber Media Converter

CSM-400-1225 là bộ chuyển đổi Ethernet sang Fiber thuộc dòng CSM-400 của Moxa, được thiết kế để chuyển đổi tín hiệu mạng 10/100BaseT(X) qua cáp quang 100BaseFX. Thiết bị phù hợp cho các hệ thống mạng công nghiệp cần mở rộng khoảng cách truyền dẫn, tăng khả năng chống nhiễu và duy trì kết nối ổn định trong môi trường nhà máy.

CSM-400-1225 sử dụng 1 cổng Ethernet RJ45 10/100BaseT(X) và 1 cổng quang 100BaseFX single-mode SC theo chuẩn WDM-B. Với cấu hình này, thiết bị có thể truyền dữ liệu qua cáp quang với khoảng cách điển hình lên đến 20 km, phù hợp cho các hệ thống tự động hóa, giám sát và kết nối thiết bị ở khoảng cách xa.

Tổng quan về CSM-400-1225

CSM-400-1225 là module Ethernet-to-Fiber dạng slide-in, được lắp đặt trong chassis NRack System của Moxa. Thiết kế dạng module giúp hệ thống mạng dễ dàng mở rộng số lượng kết nối mà không cần sử dụng nhiều bộ chuyển đổi độc lập.

Thiết bị hỗ trợ chuẩn IEEE 802.3u cho kết nối 100BaseT(X) và 100BaseFX. CSM-400-1225 cũng hỗ trợ các chức năng quản lý và giám sát mạng như IEEE 802.3ah OAM, Link Fault Pass-Through và Far End Fault, giúp kỹ thuật viên dễ dàng phát hiện và xử lý sự cố đường truyền.

Đặc điểm nổi bật

CSM-400-1225 được thiết kế cho các hệ thống mạng công nghiệp yêu cầu độ ổn định và khả năng quản lý tốt.

Chuyển đổi Ethernet sang Fiber: chuyển đổi tín hiệu 10/100BaseT(X) sang 100BaseFX, cho phép kết nối thiết bị Ethernet với hệ thống mạng cáp quang.

Cổng quang WDM-B: sử dụng đầu nối SC single-mode và công nghệ WDM-B, phù hợp với các hệ thống truyền dẫn quang cần tối ưu hạ tầng cáp.

Khoảng cách truyền lên đến 20 km: đáp ứng các ứng dụng kết nối giữa các tủ điều khiển, khu vực sản xuất hoặc các điểm mạng nằm cách xa nhau.

Link Fault Pass-Through và Far End Fault: hỗ trợ phát hiện lỗi đường truyền nhanh hơn, giúp giảm thời gian xử lý sự cố mạng.

Hỗ trợ IEEE 802.3ah OAM: cung cấp khả năng giám sát và quản lý kết nối từ xa.

Plug and Play: thiết kế đơn giản, thuận tiện cho việc triển khai và cấu hình hệ thống.

Hot-swappable: module có thể thay thế nóng trong hệ thống NRack phù hợp, giúp giảm thời gian dừng hệ thống khi bảo trì.

Hỗ trợ Store-and-Forward và Pass-Through: linh hoạt trong việc xử lý và truyền dữ liệu mạng.

Thông số kỹ thuật CSM-400-1225

Các thông số trên thuộc cấu hình CSM-400-1225 tiêu chuẩn; phiên bản nhiệt độ rộng CSM-400-1225-T có dải nhiệt độ hoạt động từ -40 đến 75°C.

Ứng dụng của CSM-400-1225

CSM-400-1225 phù hợp với các hệ thống cần truyền Ethernet qua cáp quang ở khoảng cách xa.

Một số ứng dụng tiêu biểu gồm:

Kết nối PLC, HMI, SCADA và các thiết bị Ethernet trong nhà máy.

Kết nối mạng giữa các tủ điều khiển nằm ở các khu vực khác nhau.

Mở rộng mạng Ethernet trong dây chuyền sản xuất.

Kết nối hệ thống giám sát và điều khiển trong các nhà máy công nghiệp.

Truyền dữ liệu giữa các khu vực có khoảng cách lớn và môi trường nhiều nhiễu điện từ.

Kết nối mạng công nghiệp giữa các phân xưởng, trạm điều khiển hoặc khu vực sản xuất.

Việc sử dụng cáp quang giúp hệ thống giảm ảnh hưởng của nhiễu điện từ và tạo khoảng cách truyền dẫn lớn hơn so với kết nối Ethernet đồng thông thường. Đây là một trong những lý do Ethernet-to-Fiber Media Converter được sử dụng phổ biến trong hạ tầng mạng công nghiệp.

Vì sao nên sử dụng CSM-400-1225 cho mạng công nghiệp?

Trong các nhà máy có khoảng cách truyền dẫn lớn, việc sử dụng Ethernet qua cáp đồng có thể gặp giới hạn về khoảng cách và khả năng chống nhiễu. CSM-400-1225 cung cấp giải pháp chuyển đổi sang cáp quang, giúp mở rộng mạng mà vẫn duy trì kết nối Ethernet hiện có.

Thiết bị đặc biệt phù hợp khi hệ thống đã sử dụng thiết bị Ethernet 10/100BaseT(X) nhưng cần kết nối đến một khu vực ở xa thông qua hạ tầng Fiber.

Với thiết kế dạng module cho NRack System, CSM-400-1225 cũng thuận tiện khi triển khai nhiều kết nối quang tập trung trong một chassis.

Các sản phẩm cùng dòng CSM-400 Moxa

Dòng CSM-400 có nhiều phiên bản khác nhau, giúp lựa chọn loại cổng quang và khoảng cách truyền phù hợp với từng hệ thống.

CSM-400-1213: Ethernet 10/100BaseT(X) sang 100BaseFX Multi-mode, đầu nối ST, khoảng cách điển hình đến 5 km.

CSM-400-1214: Ethernet 10/100BaseT(X) sang 100BaseFX Multi-mode, đầu nối SC, khoảng cách điển hình đến 5 km.

CSM-400-1218: Ethernet 10/100BaseT(X) sang 100BaseFX Single-mode, đầu nối SC, khoảng cách điển hình đến 40 km.

CSM-400-1224: Ethernet 10/100BaseT(X) sang 100BaseFX WDM-A Single-mode SC, khoảng cách điển hình đến 20 km.

CSM-400-1225: Ethernet 10/100BaseT(X) sang 100BaseFX WDM-B Single-mode SC, khoảng cách điển hình đến 20 km.

Ngoài các model tiêu chuẩn, Moxa còn cung cấp các phiên bản nhiệt độ rộng có hậu tố “-T”, phù hợp với môi trường làm việc có nhiệt độ từ -40 đến 75°C.

Các sản phẩm Moxa cùng ứng dụng

Ngoài CSM-400, Moxa cung cấp nhiều dòng Ethernet Media Converter phục vụ các nhu cầu kết nối mạng công nghiệp khác nhau.

CSM-200 Series: bộ chuyển đổi Ethernet 10/100BaseT(X) sang 100BaseFX dạng module cho NRack System, phù hợp với các ứng dụng chuyển đổi Ethernet sang Fiber cơ bản.

CSM-G200 Series: module chuyển đổi 10/100/1000BaseT(X) sang 100/1000BaseSFP, phù hợp với hệ thống cần tốc độ Gigabit và khả năng lựa chọn module SFP.

IMC-21 Series: bộ chuyển đổi Ethernet công nghiệp 10/100BaseT(X) sang 100BaseFX, phù hợp với các ứng dụng mạng công nghiệp phổ biến.

IMC-21A Series: bộ chuyển đổi 10/100BaseT(X) sang 100BaseFX dành cho môi trường công nghiệp.

IMC-101 Series: Ethernet-to-Fiber Media Converter công nghiệp, phù hợp để kết nối Ethernet đồng với hệ thống cáp quang trong nhà máy.

IMC-101G Series: bộ chuyển đổi Gigabit Ethernet sang Fiber dành cho hệ thống cần băng thông cao hơn.

PTC-101 Series: Ethernet-to-Fiber Media Converter dành cho các ứng dụng đáp ứng yêu cầu IEC 61850-3.

IMC-P21A-G2 Series: bộ chuyển đổi PoE+ Fast Ethernet sang Fiber, phù hợp khi cần đồng thời truyền dữ liệu và cấp nguồn cho thiết bị mạng.

IMC-P21GA-G2 Series: bộ chuyển đổi PoE+ Gigabit Ethernet sang Fiber dành cho hệ thống cần tốc độ Gigabit.

TRC-190 Series: chassis media converter dạng rack 19 inch, phù hợp để tập trung nhiều bộ chuyển đổi trong tủ mạng.

TRC-2190 Series: chassis managed media converter với khả năng quản lý tập trung, phù hợp cho các hệ thống mạng công nghiệp quy mô lớn.

Lợi ích khi sử dụng CSM-400-1225

CSM-400-1225 mang lại giải pháp kết nối đơn giản nhưng hiệu quả cho hệ thống mạng công nghiệp.

Mở rộng khoảng cách truyền Ethernet lên đến 20 km thông qua cáp quang WDM-B.

Giảm ảnh hưởng của nhiễu điện từ trong môi trường công nghiệp.

Tận dụng hạ tầng Ethernet hiện có và chuyển đổi sang Fiber khi cần mở rộng mạng.

Hỗ trợ giám sát lỗi đường truyền thông qua LFP, FEF và OAM.

Thiết kế module giúp tiết kiệm không gian và thuận tiện khi lắp đặt trong NRack System.

Phù hợp với các hệ thống tự động hóa, SCADA và mạng truyền thông công nghiệp cần kết nối ổn định.
