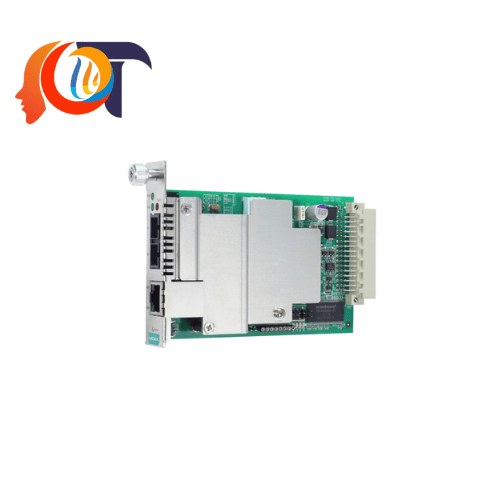

CSM-400-1213 Moxa – Ethernet-to-Fiber Media Converter cho hệ thống mạng công nghiệp

CSM-400-1213 là bộ chuyển đổi Ethernet sang quang thuộc dòng CSM-400 của Moxa. Thiết bị chuyển đổi tín hiệu từ 10/100BaseT(X) qua cổng RJ45 sang 100BaseFX sử dụng đầu nối quang ST đa mode.

Sản phẩm được thiết kế dạng module slide-in, có thể lắp đặt trực tiếp vào chassis NRack System™ của Moxa. Đây là giải pháp phù hợp cho các hệ thống mạng công nghiệp cần truyền dữ liệu Ethernet qua cáp quang, đặc biệt khi khoảng cách truyền xa hoặc môi trường có nhiều nhiễu điện từ.

CSM-400-1213 hỗ trợ quản lý mạng, giám sát lỗi đường truyền và nhiều tính năng giúp việc vận hành hệ thống mạng trở nên đơn giản, ổn định hơn.

Tổng quan về CSM-400-1213 Moxa

CSM-400-1213 là module chuyển đổi Ethernet sang Fiber được Moxa phát triển cho hệ thống NRack. Thiết bị cung cấp một cổng Ethernet 10/100BaseT(X) RJ45 và một cổng quang 100BaseFX với đầu nối ST, sử dụng sợi quang đa mode.

Với thiết kế dạng module, CSM-400-1213 không cần sử dụng như một bộ chuyển đổi độc lập thông thường. Thiết bị được lắp vào chassis tương thích của NRack System™, giúp doanh nghiệp dễ dàng xây dựng hệ thống chuyển đổi quang tập trung.

Một ưu điểm đáng chú ý là module có thể hot-swappable. Người vận hành có thể thay thế module mà không cần tắt toàn bộ chassis, từ đó giảm thời gian dừng hệ thống khi bảo trì hoặc nâng cấp.

Đặc điểm nổi bật của CSM-400-1213

CSM-400-1213 được thiết kế để đáp ứng yêu cầu về tính ổn định và khả năng quản lý trong mạng công nghiệp.

Các đặc điểm chính gồm:

• Chuyển đổi Ethernet 10/100BaseT(X) sang 100BaseFX.
• 1 cổng Ethernet RJ45 10/100BaseT(X).
• 1 cổng quang 100BaseFX đầu nối ST.
• Sử dụng cáp quang đa mode.
• Khoảng cách truyền quang điển hình lên đến 5 km tùy loại cáp và điều kiện đường truyền.
• Hỗ trợ IEEE 802.3u.
• Hỗ trợ Auto-negotiation.
• Hỗ trợ LFP (Link Fault Pass-Through).
• Hỗ trợ FEF (Far End Fault).
• Hỗ trợ chế độ Store-and-Forward và Pass-Through.
• Hỗ trợ IEEE 802.3ah OAM.
• Hỗ trợ quản lý từ xa qua IP.
• Có thể sử dụng với các module WDM trong cùng dòng sản phẩm.
• Thiết kế dạng slide-in cho NRack System™.
• Hỗ trợ thay nóng Hot-swappable.

Nhờ những tính năng này, CSM-400-1213 không chỉ thực hiện nhiệm vụ chuyển đổi tín hiệu mà còn hỗ trợ người vận hành phát hiện và xử lý các sự cố liên quan đến đường truyền.

CSM-400-1213 chuyển đổi Ethernet sang cáp quang như thế nào?

Trong một hệ thống mạng công nghiệp, thiết bị Ethernet thường sử dụng cổng RJ45 và cáp đồng. Tuy nhiên, cáp đồng có giới hạn về khoảng cách truyền và dễ bị ảnh hưởng bởi nhiễu điện từ trong một số môi trường.

CSM-400-1213 giải quyết vấn đề này bằng cách chuyển đổi tín hiệu 10/100BaseT(X) từ cổng RJ45 sang chuẩn 100BaseFX trên cáp quang đa mode.

Mô hình kết nối cơ bản:

Thiết bị Ethernet → CSM-400-1213 → Cáp quang đa mode → Thiết bị mạng quang

Cách triển khai này giúp mở rộng khoảng cách kết nối giữa các thiết bị và phù hợp với những khu vực cần tăng khả năng chống nhiễu cho đường truyền.

Khả năng quản lý và giám sát mạng

CSM-400-1213 thuộc dòng managed media converter của Moxa. Thiết bị hỗ trợ các tính năng quản lý và giám sát nhằm giúp kỹ thuật viên kiểm soát tình trạng kết nối dễ dàng hơn.

Tính năng LFP cho phép phát hiện sự cố liên kết và truyền trạng thái lỗi giữa hai đầu đường truyền. Đây là tính năng hữu ích trong các hệ thống mạng cần nhanh chóng xác định vị trí xảy ra sự cố.

Bên cạnh đó, CSM-400-1213 hỗ trợ IEEE 802.3ah OAM, giúp tăng khả năng giám sát và quản lý đường truyền từ xa.

Thiết bị cũng hỗ trợ hai chế độ Store-and-Forward và Pass-Through, cho phép lựa chọn phương thức xử lý dữ liệu phù hợp với yêu cầu của hệ thống.

Thông số kỹ thuật CSM-400-1213

Thông số có thể thay đổi theo phiên bản và cấu hình hệ thống. Khi lựa chọn thiết bị, cần kiểm tra khả năng tương thích giữa module, chassis NRack và loại cáp quang thực tế.

Ứng dụng của CSM-400-1213 Moxa

CSM-400-1213 phù hợp với các hệ thống cần chuyển đổi Ethernet sang đường truyền cáp quang trong môi trường công nghiệp.

Một số ứng dụng tiêu biểu gồm:

• Mạng Ethernet công nghiệp.
• Kết nối các thiết bị điều khiển trong nhà máy.
• Hệ thống tự động hóa công nghiệp.
• Kết nối PLC và các thiết bị Ethernet.
• Hệ thống giám sát và thu thập dữ liệu.
• Mạng truyền thông trong dây chuyền sản xuất.
• Kết nối mạng giữa các khu vực trong nhà máy.
• Hệ thống cần truyền Ethernet qua khoảng cách xa bằng cáp quang.
• Các ứng dụng cần tăng khả năng chống nhiễu cho đường truyền mạng.

Việc sử dụng cáp quang giúp hệ thống phù hợp hơn với các khu vực có nhiễu điện từ cao hoặc khoảng cách kết nối lớn.

Lợi ích khi sử dụng CSM-400-1213 trong hệ thống tự động hóa

CSM-400-1213 mang lại nhiều lợi ích cho hệ thống mạng công nghiệp.

Thứ nhất, thiết bị giúp chuyển đổi linh hoạt giữa mạng Ethernet đồng và mạng cáp quang. Điều này giúp doanh nghiệp dễ dàng mở rộng hệ thống mà không cần thay đổi toàn bộ thiết bị mạng hiện có.

Thứ hai, kết nối quang giúp tăng khoảng cách truyền so với kết nối Ethernet bằng cáp đồng thông thường.

Thứ ba, các tính năng LFP, FEF và OAM hỗ trợ kỹ thuật viên theo dõi tình trạng đường truyền và xử lý sự cố nhanh hơn.

Ngoài ra, thiết kế dạng module giúp hệ thống NRack có tính linh hoạt cao. Khi cần bảo trì hoặc thay thế, module có thể được xử lý độc lập mà không nhất thiết phải dừng toàn bộ hệ thống.

Các sản phẩm cùng dòng CSM-400 Moxa

Moxa cung cấp nhiều phiên bản CSM-400 để đáp ứng các yêu cầu khác nhau về loại đầu nối, loại sợi quang và khoảng cách truyền.

Các model tiêu biểu gồm:

• CSM-400-1213: 10/100BaseT(X) sang 100BaseFX, quang đa mode, đầu nối ST.
• CSM-400-1214: 10/100BaseT(X) sang 100BaseFX, quang đa mode, đầu nối SC.
• CSM-400-1218: 10/100BaseT(X) sang 100BaseFX, quang single-mode, đầu nối SC.
• CSM-400-1224: 10/100BaseT(X) sang 100BaseFX, WDM-A single-mode, đầu nối SC.
• CSM-400-1225: 10/100BaseT(X) sang 100BaseFX, WDM-B single-mode, đầu nối SC.

Ngoài các phiên bản nhiệt độ tiêu chuẩn, Moxa còn cung cấp các model nhiệt độ rộng như CSM-400-1213-T, CSM-400-1214-T, CSM-400-1218-T, CSM-400-1224-T và CSM-400-1225-T.

Các sản phẩm Moxa cùng ứng dụng

Ngoài CSM-400, Moxa có nhiều dòng thiết bị chuyển đổi Ethernet sang cáp quang phục vụ các hệ thống mạng công nghiệp.

Một số dòng đáng chú ý gồm:

• IMC-21 Series: bộ chuyển đổi Ethernet công nghiệp 10/100BaseT(X) sang 100BaseFX.
• IMC-21A Series: media converter Ethernet công nghiệp 10/100BaseT(X) sang 100BaseFX.
• IMC-21GA Series: bộ chuyển đổi Gigabit Ethernet sang cáp quang.
• IMC-101 Series: Ethernet-to-Fiber Media Converter công nghiệp.
• IMC-101G Series: Gigabit Ethernet-to-Fiber Media Converter.
• IMC-P21A-G2 Series: PoE+ Fast Ethernet-to-Fiber Media Converter.
• IMC-P21GA-G2 Series: PoE+ Gigabit Ethernet-to-Fiber Media Converter.
• PTC-101 Series: Ethernet-to-Fiber Media Converter dành cho các ứng dụng IEC 61850-3.
• IMC-P101 Series: PoE Ethernet-to-Fiber Media Converter.
• CSM-200 Series: module chuyển đổi Ethernet 10/100BaseT(X) sang 100BaseFX dạng slide-in cho NRack System™.
• CSM-G200 Series: module media converter 10/100/1000BaseT(X) sang 100/1000BaseSFP dạng slide-in cho NRack System™.
• TRC-190 Series: chassis media converter dạng rack 19 inch.
• TRC-2190 Series: chassis managed media converter 18 khe dành cho các module CSM-400.

Việc lựa chọn model nên dựa trên tốc độ Ethernet, loại cáp quang, đầu nối, khoảng cách truyền, nhiệt độ môi trường và yêu cầu quản lý mạng của hệ thống.

CSM-400-1213 phù hợp với hệ thống nào?

CSM-400-1213 là lựa chọn phù hợp khi hệ thống đang sử dụng Ethernet 10/100BaseT(X) nhưng cần chuyển sang đường truyền quang đa mode với đầu nối ST.

Thiết bị đặc biệt phù hợp với các hệ thống đang sử dụng chassis NRack System™ và cần một module chuyển đổi có khả năng quản lý, giám sát và bảo trì linh hoạt.

Nếu hệ thống yêu cầu đầu nối SC, cáp single-mode hoặc WDM, người dùng có thể lựa chọn các model khác trong dòng CSM-400 thay vì CSM-400-1213.
