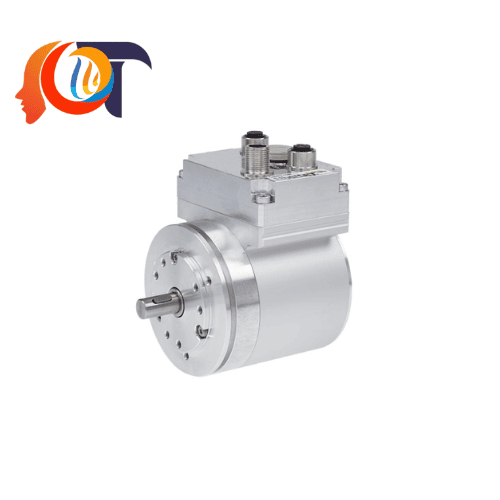

CDV75M-00037 TR Electronic – Bộ mã hóa vòng quay tuyệt đối Absolute Rotary Encoder

1. Giới thiệu CDV75M-00037 TR Electronic

CDV75M-00037 TR Electronic là bộ mã hóa vòng quay tuyệt đối (Absolute Rotary Encoder), được thiết kế để xác định vị trí góc và theo dõi chuyển động quay trong các hệ thống tự động hóa công nghiệp. Thiết bị thuộc dòng encoder CDV75M, hỗ trợ giao tiếp PROFIBUS và PROFIsafe để truyền dữ liệu vị trí đến hệ thống điều khiển.

Với khả năng đo nhiều vòng quay, CDV75M-00037 phù hợp cho các ứng dụng cần giám sát vị trí chính xác và vận hành an toàn. Thiết bị cung cấp 8.192 bước trên mỗi vòng quay và có khả năng ghi nhận 32.768 vòng quay. Nhờ đó, encoder đáp ứng nhu cầu theo dõi vị trí trong các máy móc và dây chuyền công nghiệp có chuyển động liên tục.

Một ưu điểm đáng chú ý của model này là hỗ trợ các tiêu chuẩn an toàn chức năng liên quan đến encoder. Thiết bị được thiết kế cho các hệ thống cần phối hợp dữ liệu vị trí với chức năng giám sát an toàn, tùy theo cấu hình và kiến trúc điều khiển thực tế.

CDV75M-00037 TR Electronic là lựa chọn phù hợp cho doanh nghiệp đang tìm kiếm encoder tuyệt đối PROFIBUS/PROFIsafe, bộ mã hóa vị trí đa vòng quay và thiết bị phản hồi vị trí cho hệ thống tự động hóa công nghiệp.

2. Đặc điểm kỹ thuật của CDV75M-00037

CDV75M-00037 kết hợp khả năng đo vị trí đa vòng quay với giao tiếp công nghiệp. Thiết bị hỗ trợ tích hợp vào hệ thống điều khiển tương thích và cung cấp dữ liệu phục vụ giám sát chuyển động.

Các đặc điểm nổi bật gồm:

• Đo vị trí tuyệt đối: Xác định vị trí góc theo giá trị mã hóa, thay vì chỉ đếm xung chuyển động.
• Đo đa vòng quay: Ghi nhận vị trí trong phạm vi nhiều vòng quay liên tiếp.
• Độ phân giải cao: Cung cấp 8.192 bước trên mỗi vòng quay.
• Giao tiếp PROFIBUS/PROFIsafe: Hỗ trợ truyền dữ liệu vị trí và tích hợp chức năng an toàn theo cấu hình.
• Hỗ trợ an toàn chức năng: Liên quan đến các tiêu chuẩn EN 61508, EN 62061 và EN ISO 13849.
• Nguồn cấp công nghiệp: Hoạt động với nguồn 11–27 VDC theo thông số của model.
• Cấp bảo vệ IP65: Hỗ trợ bảo vệ thiết bị trước bụi và tia nước theo điều kiện thử nghiệm quy định.
• Đầu ra gia tăng bổ sung: Cung cấp tín hiệu incremental theo cấu hình kỹ thuật.

Bảng thông số kỹ thuật CDV75M-00037

Lưu ý: Thông số trên được tổng hợp theo mã sản phẩm CDV75M-00037. Vui lòng đối chiếu datasheet chính xác của thiết bị trước khi thiết kế mạch, đấu nối hoặc xác nhận khả năng tương thích với hệ thống điều khiển.

3. Ưu điểm của bộ mã hóa vòng quay CDV75M-00037

Xác định vị trí tuyệt đối chính xác

Encoder tuyệt đối cung cấp giá trị vị trí tương ứng với góc quay của trục. Vì vậy, hệ thống điều khiển có thể xác định vị trí hiện tại mà không chỉ dựa vào số xung đã đếm kể từ thời điểm khởi động.

Đặc tính này hữu ích trong các ứng dụng cần định vị chính xác, đồng bộ chuyển động và giám sát trạng thái máy. Đồng thời, dữ liệu vị trí tuyệt đối giúp đơn giản hóa việc quản lý vị trí trong nhiều quy trình tự động hóa.

Đo đa vòng quay linh hoạt

CDV75M-00037 hỗ trợ đo 8.192 bước trên mỗi vòng và ghi nhận đến 32.768 vòng quay. Nhờ đó, thiết bị có thể theo dõi vị trí trên các cơ cấu quay liên tục hoặc các hệ thống cần xác định cả góc quay và số vòng đã thực hiện.

Khả năng này phù hợp với máy nâng hạ, cơ cấu định vị và thiết bị công nghiệp có hành trình quay lớn.

Tích hợp PROFIBUS và PROFIsafe

Giao tiếp PROFIBUS giúp encoder trao đổi dữ liệu với các hệ thống điều khiển tương thích. Bên cạnh đó, PROFIsafe hỗ trợ truyền thông an toàn trong kiến trúc điều khiển được thiết kế phù hợp.

Nhờ khả năng tích hợp này, doanh nghiệp có thể sử dụng dữ liệu vị trí trong các chức năng giám sát chuyển động và xây dựng giải pháp tự động hóa có yêu cầu an toàn chức năng.

Tuy nhiên, việc sử dụng PROFIsafe không tự động bảo đảm an toàn cho toàn bộ máy. Hệ thống cần được thiết kế, đánh giá và xác nhận theo tiêu chuẩn an toàn áp dụng.

Hỗ trợ giám sát chuyển động và điều khiển máy

Dữ liệu vị trí từ CDV75M-00037 có thể được sử dụng để xác định vị trí cơ cấu, theo dõi góc quay và hỗ trợ đồng bộ hoạt động giữa các bộ phận máy.

Khi kết hợp với PLC hoặc bộ điều khiển tương thích, encoder giúp cải thiện khả năng giám sát và điều khiển vị trí. Nhờ đó, doanh nghiệp có thể nâng cao tính ổn định của quy trình sản xuất.

Thiết kế công nghiệp với cấp bảo vệ IP65

Cấp bảo vệ IP65 giúp thiết bị phù hợp với nhiều môi trường công nghiệp có bụi và nguy cơ tiếp xúc với tia nước. Đây là yếu tố quan trọng khi lựa chọn encoder cho dây chuyền sản xuất, máy móc và hệ thống cơ điện.

Để đảm bảo tuổi thọ thiết bị, cần lắp đặt đúng hướng dẫn và sử dụng đầu nối, cáp cùng phụ kiện tương thích.

4. Ứng dụng thực tế của CDV75M-00037 TR Electronic

CDV75M-00037 phù hợp với các hệ thống cần đo vị trí quay, theo dõi chuyển động đa vòng và tích hợp dữ liệu vào hệ thống điều khiển công nghiệp.

Máy móc và dây chuyền tự động hóa

• Xác định vị trí góc của trục quay.
• Giám sát chuyển động của cơ cấu máy.
• Hỗ trợ đồng bộ hoạt động giữa các bộ phận.
• Cung cấp dữ liệu phản hồi cho PLC và bộ điều khiển tương thích.

Hệ thống nâng hạ và định vị

• Theo dõi vị trí quay của cơ cấu nâng hạ.
• Giám sát chuyển động của cơ cấu truyền động.
• Hỗ trợ kiểm soát vị trí trong hệ thống định vị.
• Cung cấp dữ liệu đầu vào cho các chức năng giám sát an toàn phù hợp.

Ngành thép, xi măng và công nghiệp nặng

• Theo dõi vị trí trục trong các cơ cấu quay.
• Giám sát chuyển động của máy móc sản xuất.
• Hỗ trợ điều khiển vị trí trong các hệ thống truyền động.
• Tích hợp dữ liệu encoder vào hệ thống tự động hóa của nhà máy.

Hệ thống băng tải và logistics

• Giám sát vị trí của cơ cấu quay trong hệ thống vận chuyển.
• Hỗ trợ định vị thiết bị trong dây chuyền xử lý vật liệu.
• Theo dõi chuyển động của các cơ cấu cơ khí.
• Kết hợp với hệ thống điều khiển để nâng cao khả năng phối hợp chuyển động.

Ứng dụng yêu cầu an toàn chức năng

CDV75M-00037 có thể được xem xét trong các hệ thống yêu cầu phản hồi vị trí phục vụ giám sát an toàn. Tuy nhiên, cần kiểm tra chính xác cấu hình chứng nhận của thiết bị, bộ điều khiển an toàn, giao thức truyền thông và kiến trúc toàn hệ thống trước khi đưa vào sử dụng.

5. Các sản phẩm cùng hãng TR Electronic

TR Electronic cung cấp nhiều dòng encoder và thiết bị đo lường vị trí dành cho tự động hóa công nghiệp. Tùy theo yêu cầu lắp đặt, doanh nghiệp có thể lựa chọn encoder tuyệt đối, encoder gia tăng, encoder tuyến tính hoặc thiết bị đo khoảng cách.

Các model encoder tuyệt đối cùng dòng CDV75M

Các model trên là những mã tham khảo trong danh mục CDV75M. Giao tiếp, đầu nối, cấp bảo vệ và chứng nhận có thể khác nhau giữa các mã; cần kiểm tra tài liệu riêng của từng model.

Các dòng encoder và thiết bị đo vị trí khác của TR Electronic

Các dòng sản phẩm trên cho phép doanh nghiệp lựa chọn giải pháp đo lường phù hợp với cấu trúc cơ khí, giao tiếp điều khiển và yêu cầu vận hành.

6. Hướng dẫn lựa chọn encoder TR Electronic phù hợp

Để lựa chọn đúng encoder cho hệ thống, doanh nghiệp nên xác định các yếu tố sau.

1. Loại vị trí cần đo: Nếu cần xác định vị trí tuyệt đối, nên cân nhắc encoder tuyệt đối. Nếu chỉ cần theo dõi tốc độ hoặc chuyển động tương đối, encoder gia tăng có thể là lựa chọn phù hợp.

2. Số vòng quay: Với các cơ cấu quay nhiều vòng, cần chọn encoder có dải đo đa vòng đáp ứng hành trình thực tế.

3. Giao tiếp điều khiển: Kiểm tra PLC hoặc bộ điều khiển đang sử dụng để lựa chọn giao tiếp phù hợp như PROFIBUS, PROFINET, EtherCAT hoặc SSI.

4. Yêu cầu an toàn: Nếu hệ thống cần chức năng an toàn, cần kiểm tra chứng nhận của đúng model và khả năng tương thích với bộ điều khiển an toàn.

5. Cấu trúc trục và mặt bích: Lựa chọn trục đặc hoặc trục rỗng theo kết cấu máy. Đồng thời, kiểm tra kích thước trục, mặt bích và phương án gá lắp.

6. Điều kiện môi trường: Đánh giá nhiệt độ, bụi, độ ẩm, rung động và yêu cầu bảo vệ để lựa chọn cấp IP phù hợp.

7. Tín hiệu đầu ra: Kiểm tra số bước trên vòng, số vòng quay, tín hiệu gia tăng và sơ đồ chân kết nối trước khi lắp đặt.

Việc lựa chọn đúng model giúp giảm rủi ro không tương thích, đơn giản hóa quá trình tích hợp và nâng cao độ tin cậy của hệ thống đo vị trí.

7. Vì sao nên lựa chọn encoder TR Electronic?

TR Electronic phát triển các giải pháp đo lường và phản hồi chuyển động cho ngành tự động hóa công nghiệp. Danh mục sản phẩm của hãng bao gồm encoder tuyệt đối, encoder gia tăng, encoder tuyến tính và các thiết bị đo vị trí chuyên dụng.

Khi sử dụng encoder phù hợp, doanh nghiệp có thể:

• Cải thiện khả năng xác định vị trí cơ cấu máy.
• Theo dõi chuyển động trong dây chuyền tự động hóa.
• Tích hợp dữ liệu phản hồi vào PLC và bộ điều khiển.
• Hỗ trợ giám sát an toàn chức năng khi hệ thống được thiết kế tương thích.
• Nâng cao hiệu quả quản lý và vận hành thiết bị công nghiệp.

Đối với CDV75M-00037, việc xác nhận giao tiếp PROFIBUS/PROFIsafe và cấu hình cơ khí là bước quan trọng trước khi triển khai thực tế.
