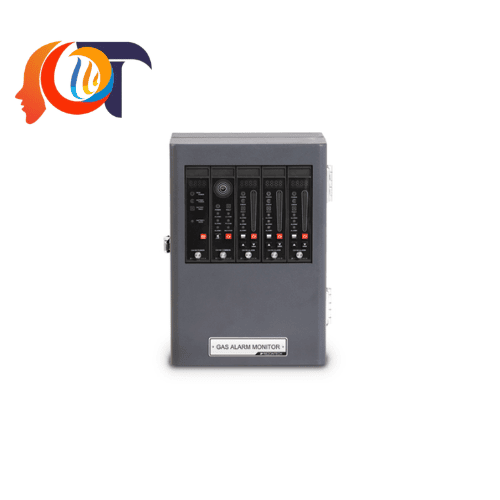

CA100 REZONTECH – Multi-Type Controller giám sát và cảnh báo khí công nghiệp

CA100 REZONTECH là bộ điều khiển đa kênh chuyên dụng cho hệ thống giám sát và cảnh báo rò rỉ khí trong môi trường công nghiệp. Thiết bị có khả năng kết nối với một hoặc nhiều gas detector để theo dõi các loại khí cháy, khí độc và nồng độ oxy.

CA100 đóng vai trò là trung tâm tiếp nhận và xử lý tín hiệu từ các đầu dò khí. Khi nồng độ khí vượt qua ngưỡng cảnh báo đã cài đặt, thiết bị sẽ kích hoạt cảnh báo bằng âm thanh, đèn hiển thị và ngõ ra relay. Nhờ đó, người vận hành có thể nhanh chóng phát hiện sự cố và đưa ra phương án xử lý.

Với thiết kế dạng module, khả năng mở rộng từ 1 đến 64 gas alarm unit và hỗ trợ kết nối với PLC, DCS thông qua tín hiệu 4-20 mA hoặc RS-485 Modbus, CA100 phù hợp cho nhiều hệ thống tự động hóa và an toàn công nghiệp.

Tổng quan về CA100 REZONTECH

CA100 được thiết kế theo cấu trúc gồm Common Alarm Unit và Gas Alarm Unit. Mỗi gas detector tại hiện trường được kết nối với một Gas Alarm Unit để truyền tín hiệu nồng độ khí về bộ điều khiển.

Khi giá trị đo vượt ngưỡng cài đặt, tín hiệu cảnh báo sẽ được truyền đến Common Alarm Unit. Hệ thống sau đó kích hoạt các cảnh báo tương ứng để thông báo cho người vận hành.

Thiết kế này cho phép CA100 quản lý nhiều điểm đo trên cùng một hệ thống, đồng thời vẫn dễ dàng mở rộng khi số lượng khu vực cần giám sát tăng lên.

Đặc điểm nổi bật của CA100

CA100 REZONTECH được phát triển nhằm đáp ứng yêu cầu giám sát khí liên tục trong các hệ thống an toàn công nghiệp.

Khả năng kết nối nhiều đầu dò khí

Một Common Alarm Unit có thể mở rộng từ 1 đến 64 Gas Alarm Unit. Nhờ đó, CA100 có thể được sử dụng cho hệ thống giám sát quy mô nhỏ hoặc các nhà máy có nhiều khu vực cần kiểm soát.

Hiển thị trực quan

Thiết bị sử dụng màn hình FND 4 chữ số để hiển thị nồng độ khí và hệ thống LED Bar-Graphic để thể hiện mức nồng độ trực quan.

Người vận hành có thể dễ dàng quan sát trạng thái của từng kênh và nhận biết mức cảnh báo ngay tại tủ điều khiển.

Hỗ trợ nhiều cấp cảnh báo

CA100 hỗ trợ thiết lập các mức cảnh báo khí theo yêu cầu của hệ thống. Thiết bị có 3 mức cảnh báo khí và 1 mức cảnh báo lỗi, kết hợp với đèn LED và ngõ ra relay.

Các ngõ ra relay có thể được sử dụng để điều khiển thiết bị bên ngoài như quạt thông gió hoặc hệ thống cảnh báo bổ sung.

Kết nối với PLC và DCS

CA100 hỗ trợ tín hiệu analog DC 4-20 mA và có tùy chọn giao tiếp RS-485 Modbus.

Nhờ đó, dữ liệu và trạng thái cảnh báo có thể được đưa về PLC, DCS hoặc hệ thống giám sát trung tâm để xây dựng giải pháp tự động hóa và quản lý an toàn tập trung.

Chức năng Peak Hold

Chức năng Peak Hold giúp lưu giữ giá trị nồng độ khí cao nhất đã ghi nhận. Tính năng này hỗ trợ người vận hành đánh giá mức độ nghiêm trọng của sự cố ngay cả khi nồng độ khí đã giảm xuống.

Tự chẩn đoán hệ thống

CA100 được tích hợp chức năng tự chẩn đoán, giúp kiểm tra trạng thái hoạt động của thiết bị và hỗ trợ phát hiện các tình trạng bất thường trong hệ thống.

Thông số kỹ thuật tiêu biểu của CA100

Model: CA100

Thương hiệu: REZONTECH

Loại thiết bị: Multi-Type Controller / Gas Alarm Controller

Số lượng kênh: từ 1 đến 64 Gas Alarm Unit cho một Common Alarm Unit

Hiển thị: FND 4 chữ số và LED Bar-Graphic

Đơn vị hiển thị: %VOL, PPM, %LEL tùy loại gas detector

Cài đặt cảnh báo: 3 mức cảnh báo khí và 1 mức cảnh báo lỗi

Ngõ ra: Relay contact

Tín hiệu analog: DC 4-20 mA

Giao tiếp: RS-485 Modbus tùy cấu hình

Cảnh báo âm thanh: Buzzer

Chức năng: Peak Hold, tự chẩn đoán và thiết lập ngưỡng cảnh báo

Kiểu lắp đặt: Wall Mount, Panel Mount hoặc 19-inch Rack tùy cấu hình hệ thống

Ứng dụng của CA100 REZONTECH

CA100 phù hợp với các hệ thống cần giám sát nồng độ khí liên tục và cảnh báo khi phát hiện nguy cơ rò rỉ.

Một số ứng dụng tiêu biểu gồm:

Nhà máy hóa chất và hóa dầu.

Nhà máy dầu khí và xử lý khí.

Khu vực lưu trữ và sử dụng khí công nghiệp.

Trạm LPG, LNG, CNG và các khu vực có nguy cơ rò rỉ khí cháy.

Nhà máy sản xuất có sử dụng khí độc hoặc khí dễ cháy.

Khu vực cần giám sát nồng độ oxy.

Phòng máy, khu vực kỹ thuật và các khu vực có yêu cầu kiểm soát an toàn khí.

Hệ thống giám sát khí tích hợp PLC, DCS và SCADA.

Trong các hệ thống quy mô lớn, CA100 có thể kết hợp với nhiều gas detector được lắp đặt tại các vị trí khác nhau. Dữ liệu từ các đầu dò được tập trung về bộ điều khiển để giám sát và xử lý cảnh báo.

CA100 kết hợp với Gas Detector như thế nào?

Một hệ thống cơ bản có thể được triển khai theo cấu trúc:

Gas Detector → Gas Alarm Unit → Common Alarm Unit → PLC/DCS/SCADA

Gas detector được lắp đặt tại khu vực cần giám sát. Thiết bị đo nồng độ khí và truyền tín hiệu về Gas Alarm Unit của CA100.

Khi nồng độ khí vượt ngưỡng, CA100 sẽ kích hoạt cảnh báo tương ứng. Tín hiệu relay có thể được sử dụng để điều khiển quạt, còi, đèn cảnh báo hoặc các thiết bị an toàn khác.

Đồng thời, tín hiệu 4-20 mA hoặc RS-485 Modbus có thể được đưa về hệ thống điều khiển trung tâm để giám sát và lưu trữ dữ liệu.

Lợi ích khi sử dụng CA100 trong hệ thống an toàn công nghiệp

CA100 giúp tập trung việc giám sát nhiều gas detector về một hệ thống điều khiển duy nhất.

Thiết bị giúp phát hiện sớm tình trạng rò rỉ khí và đưa ra cảnh báo kịp thời.

Khả năng mở rộng đến 64 Gas Alarm Unit giúp hệ thống đáp ứng nhiều quy mô nhà máy khác nhau.

Hỗ trợ 4-20 mA và RS-485 Modbus giúp thuận tiện khi tích hợp với PLC, DCS và SCADA.

Thiết kế dạng module giúp linh hoạt trong việc lựa chọn cấu hình lắp đặt.

Các chức năng Peak Hold và tự chẩn đoán giúp tăng khả năng theo dõi và quản lý trạng thái hệ thống.

Các sản phẩm REZONTECH cùng ứng dụng

REZONTECH cung cấp nhiều thiết bị phục vụ hệ thống phát hiện khí, phát hiện ngọn lửa và bảo vệ an toàn công nghiệp.

Gas Detector

DC100 – Gas Detector dùng cho các ứng dụng phát hiện khí cháy, phù hợp để kết hợp với hệ thống điều khiển và cảnh báo khí.

DA100 – Gas Detector chuyên phát hiện khí cháy như CH₄, H₂ và C₃H₈, phù hợp cho các khu vực có nguy cơ xuất hiện khí dễ cháy.

DB100 – Gas Detector dành cho khí độc và oxy, có thể sử dụng với các loại khí như CO, H₂S và O₂ tùy cấu hình cảm biến.

CA100 – Multi-Type Controller, bộ điều khiển trung tâm dùng để tiếp nhận và xử lý tín hiệu từ nhiều Gas Detector.

Flame Detector

RFD Series – dòng Flame Detector dùng để phát hiện ngọn lửa trong các khu vực công nghiệp có nguy cơ cháy.

RFD-2FTN – thiết bị phát hiện ngọn lửa phù hợp cho nhiều ứng dụng công nghiệp và khu vực cần giám sát cháy từ xa.

RFD-3FT / RFD-3T – các model Flame Detector phục vụ hệ thống phát hiện cháy công nghiệp.

RFD-UVS / RFD-UVS-B – dòng đầu dò ngọn lửa sử dụng công nghệ phát hiện UV.

RFD-IR – Flame Detector sử dụng công nghệ hồng ngoại để phát hiện ngọn lửa.

RFD-2000X-H – model Flame Detector dành cho các ứng dụng công nghiệp chuyên dụng.

RMD-5T – thiết bị phát hiện cháy sử dụng công nghệ phát hiện phù hợp cho các ứng dụng chuyên biệt.

Thiết bị phụ trợ

WE100 – đèn cảnh báo chống cháy nổ, sử dụng để kết hợp với hệ thống cảnh báo tại hiện trường.

RC100 – Rain Cover, phụ kiện bảo vệ đầu dò khỏi tác động của môi trường bên ngoài.

Hệ thống chữa cháy dạng tủ

REZONTECH cũng cung cấp các hệ thống chữa cháy dạng tủ như:

RS-AES-07

RS-AES-07S

RS-AES-23

RS-AES-45

Các sản phẩm này có thể được sử dụng trong các giải pháp bảo vệ và chữa cháy tự động cho tủ điện, thiết bị và khu vực cần bảo vệ chuyên biệt.

CA100 phù hợp với hệ thống nào?

CA100 là lựa chọn phù hợp khi doanh nghiệp cần xây dựng hệ thống giám sát khí tập trung với nhiều điểm đo.

Thiết bị đặc biệt hữu ích trong các hệ thống yêu cầu:

Giám sát nhiều loại khí trên cùng một hệ thống.

Theo dõi nhiều vị trí trong nhà máy.

Cảnh báo khí tại chỗ bằng đèn và âm thanh.

Điều khiển quạt hoặc thiết bị an toàn thông qua relay.

Kết nối dữ liệu với PLC, DCS hoặc SCADA.

Mở rộng số lượng điểm đo trong tương lai.

Với khả năng kết nối nhiều Gas Detector, hỗ trợ các chuẩn tín hiệu công nghiệp và thiết kế dạng module, CA100 có thể trở thành thành phần trung tâm trong hệ thống phát hiện và cảnh báo khí tự động của nhà máy.
