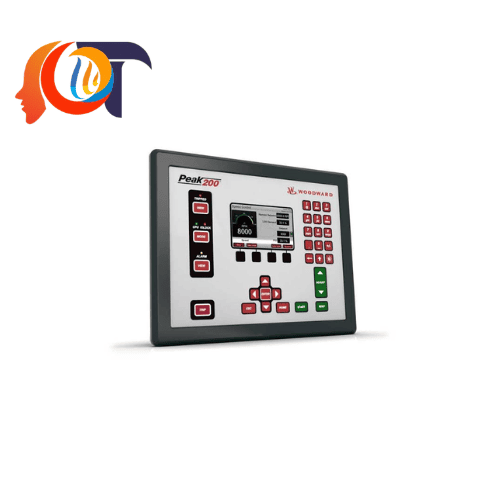

8200-1503 Woodward – Controller Peak200 LVDC

8200-1503 Woodward là bộ điều khiển Peak200 Digital Control for Steam Turbines, được thiết kế chuyên dụng cho các hệ thống điều khiển turbine hơi sử dụng một van đầu vào. Sản phẩm phù hợp với các ứng dụng truyền động cơ khí và bơm, nơi yêu cầu khả năng điều khiển tốc độ turbine ổn định, chính xác và dễ dàng tích hợp với hệ thống tự động hóa nhà máy.

8200-1503 thuộc dòng Peak200 của Woodward, sử dụng nguồn cấp 18–36 VDC (LVDC) và thiết kế dạng lắp mặt trước hoặc trên cửa tủ điều khiển. Đây là lựa chọn phù hợp cho các hệ thống cần bố trí bộ điều khiển trực tiếp trên tủ điện, giúp thuận tiện cho việc vận hành, giám sát và bảo trì.

Tổng quan về 8200-1503 Woodward

Woodward Peak200 là bộ điều khiển số dành cho turbine hơi, tập trung vào khả năng kiểm soát tốc độ và quá trình vận hành turbine.

Model 8200-1503 sử dụng nguồn điện một chiều điện áp thấp từ 18 đến 36 VDC. Thiết bị được thiết kế cho vị trí lắp đặt mặt trước hoặc cửa tủ, đáp ứng nhu cầu tích hợp trong các hệ thống điều khiển công nghiệp.

Bộ điều khiển có khả năng nhận tín hiệu tốc độ từ cảm biến MPU và thực hiện các chức năng điều khiển cần thiết để duy trì hoạt động ổn định của turbine.

Nhờ thiết kế dạng điều khiển số, Peak200 giúp người vận hành dễ dàng cấu hình, giám sát thông số và xử lý các trạng thái cảnh báo trong quá trình vận hành.

Đặc điểm nổi bật của 8200-1503

8200-1503 được phát triển dành cho các hệ thống turbine hơi yêu cầu khả năng điều khiển tin cậy và tích hợp tự động hóa cao.

Điều khiển turbine hơi chuyên dụng

Peak200 được thiết kế riêng cho turbine hơi một van, đặc biệt phù hợp với các ứng dụng truyền động cơ khí và bơm.

Thiết bị giúp kiểm soát tốc độ turbine theo giá trị cài đặt, đồng thời hỗ trợ các chức năng điều khiển và giám sát trong quá trình vận hành.

Nguồn cấp LVDC 18–36 VDC

Model 8200-1503 sử dụng nguồn 18–36 VDC, phù hợp với các hệ thống điều khiển công nghiệp sử dụng nguồn DC.

Nguồn cấp LVDC giúp thiết bị dễ dàng tích hợp vào hệ thống tủ điện và các kiến trúc điều khiển hiện có.

Thiết kế lắp mặt trước

Một trong những điểm khác biệt của 8200-1503 là thiết kế Front Panel Mount.

Thiết bị có thể được bố trí trên cửa tủ hoặc mặt trước của tủ điều khiển. Cách lắp đặt này giúp người vận hành dễ dàng quan sát màn hình, thao tác và kiểm tra trạng thái của bộ điều khiển.

Khả năng kết nối hệ thống điều khiển

Peak200 có khả năng giao tiếp với hệ thống DCS hoặc bảng điều khiển của nhà máy thông qua các phương thức truyền thông công nghiệp.

Thiết bị hỗ trợ Modbus TCP/UDP qua Ethernet và Modbus qua cổng serial với RS-232 hoặc RS-485.

Nhờ đó, 8200-1503 có thể được tích hợp vào hệ thống tự động hóa và giám sát tập trung của nhà máy.

Hỗ trợ giám sát và xử lý cảnh báo

Peak200 được trang bị logic chỉ báo cảnh báo và trạng thái shutdown, giúp người vận hành nhanh chóng xác định nguyên nhân của sự cố.

Khả năng hiển thị và phân tích trạng thái giúp rút ngắn thời gian xử lý sự cố, đồng thời hỗ trợ công tác bảo trì hệ thống turbine.

Ứng dụng của 8200-1503 Woodward

8200-1503 được sử dụng chủ yếu trong các hệ thống điều khiển turbine hơi công nghiệp.

Một số ứng dụng tiêu biểu gồm:

Điều khiển turbine hơi một van.

Điều khiển turbine dùng cho hệ thống bơm.

Điều khiển turbine phục vụ truyền động cơ khí.

Hệ thống turbine trong các nhà máy công nghiệp.

Các dây chuyền cần điều khiển tốc độ turbine chính xác và ổn định.

Hệ thống điều khiển cần kết nối với DCS hoặc hệ thống điều khiển trung tâm.

Đặc biệt, 8200-1503 phù hợp với những hệ thống cần bố trí bộ điều khiển trực tiếp trên mặt tủ để thuận tiện cho vận hành và bảo trì.

Thông số kỹ thuật tiêu biểu

Tên sản phẩm: Peak200 Digital Control for Steam Turbines

Mã sản phẩm: 8200-1503

Thương hiệu: Woodward

Loại thiết bị: Bộ điều khiển turbine hơi

Dòng sản phẩm: Peak200

Kiểu lắp đặt: Front Panel Mount / Door Mount

Nguồn cấp: 18–36 VDC

Đối tượng điều khiển: Turbine hơi một van

Tín hiệu tốc độ: Hỗ trợ tín hiệu từ MPU

Giao tiếp: Ethernet, Modbus TCP/UDP, Modbus Serial

Chuẩn Serial: RS-232 / RS-485

Ứng dụng: Turbine hơi, truyền động cơ khí, bơm và các hệ thống công nghiệp liên quan.

Ưu điểm khi sử dụng 8200-1503 trong hệ thống tự động hóa

Việc sử dụng Woodward Peak200 8200-1503 mang lại nhiều lợi ích cho hệ thống điều khiển turbine.

Điều khiển ổn định: Giúp duy trì tốc độ turbine theo giá trị đặt và đáp ứng yêu cầu vận hành của hệ thống.

Dễ tích hợp: Khả năng giao tiếp với DCS và hệ thống điều khiển nhà máy giúp thuận tiện khi xây dựng hệ thống tự động hóa tập trung.

Dễ vận hành: Thiết kế mặt trước giúp người vận hành dễ dàng quan sát và thao tác trực tiếp.

Dễ bảo trì: Các chức năng hiển thị trạng thái và cảnh báo hỗ trợ kỹ thuật viên nhanh chóng xác định vấn đề.

Phù hợp môi trường công nghiệp: Woodward Peak200 được phát triển dành cho các ứng dụng điều khiển turbine công nghiệp, nơi yêu cầu độ ổn định và độ tin cậy cao.

Các phiên bản Peak200 Woodward cùng dòng

Woodward cung cấp nhiều phiên bản Peak200 với sự khác nhau về kiểu lắp đặt, nguồn cấp và tiêu chuẩn sử dụng.

8200-1500: Peak200, Bulkhead Mount, LVDC, nguồn 18–36 VDC.

8200-1501: Peak200, Bulkhead Mount, nguồn AC/DC 88–264 VAC hoặc 90–150 VDC.

8200-1502: Peak200, Bulkhead Mount, LVDC, phiên bản đáp ứng ATEX Zone 2.

8200-1503: Peak200, Front Panel Mount, LVDC, nguồn 18–36 VDC.

8200-1504: Peak200, Front Panel Mount, nguồn AC/DC.

8200-1505: Peak200, Front Panel Mount, LVDC, phiên bản ATEX Zone 2.

8200-1506: Peak200, Bulkhead Mount, LVDC, phiên bản INMETRO.

8200-1507: Peak200, Front Panel Mount, LVDC, phiên bản INMETRO.

8200-1508: Peak200, Bulkhead Mount, HV AC/DC, phù hợp khu vực Class 1 Division 2.

8200-1509: Peak200, Front Panel Mount, HV AC/DC, phù hợp khu vực Class 1 Division 2.

Việc lựa chọn đúng model cần dựa trên nguồn cấp, vị trí lắp đặt và yêu cầu về tiêu chuẩn khu vực của hệ thống.

Các sản phẩm Woodward cùng ứng dụng

Bên cạnh Peak200, Woodward cung cấp nhiều dòng thiết bị điều khiển dành cho turbine, động cơ và hệ thống phát điện công nghiệp.

Woodward 505

Dòng 505 là bộ điều khiển turbine hơi dành cho các ứng dụng yêu cầu khả năng điều khiển nâng cao hơn. Dòng sản phẩm này có nhiều phiên bản, phù hợp với các cấu hình turbine và yêu cầu điều khiển khác nhau.

Woodward 505XT

505XT là dòng điều khiển turbine hơi với khả năng cấu hình linh hoạt, phù hợp cho các hệ thống turbine công nghiệp hiện đại.

Woodward 505DR

505DR được sử dụng trong các ứng dụng điều khiển turbine hơi và hệ thống truyền động công nghiệp, đặc biệt khi cần giải pháp điều khiển chuyên dụng.

Woodward Flex500

Flex500 là nền tảng điều khiển lập trình có khả năng mở rộng, được sử dụng trong nhiều ứng dụng điều khiển turbine và máy công nghiệp.

Woodward MicroNet Plus

MicroNet Plus là nền tảng điều khiển công nghiệp có khả năng mở rộng cao, phù hợp với các hệ thống turbine và máy công nghiệp yêu cầu cấu hình điều khiển phức tạp.

Woodward 2301E

Dòng 2301E được sử dụng trong các hệ thống điều khiển tốc độ và tải cho động cơ, turbine và các ứng dụng máy công nghiệp.

Woodward easYgen

Dòng easYgen tập trung vào các ứng dụng điều khiển và quản lý tổ máy phát điện, đồng bộ nguồn và quản lý công suất.

So sánh nhanh Peak200 với một số dòng Woodward

Vì sao nên lựa chọn 8200-1503 Woodward?

Nếu hệ thống của bạn sử dụng turbine hơi một van và cần một bộ điều khiển chuyên dụng, Woodward Peak200 8200-1503 là một lựa chọn đáng cân nhắc.

Thiết bị có thiết kế chuyên biệt cho turbine hơi, nguồn cấp LVDC 18–36 VDC, kiểu lắp mặt trước và khả năng kết nối với hệ thống điều khiển nhà máy.

Đây là giải pháp phù hợp cho các hệ thống cần kết hợp giữa khả năng điều khiển ổn định, giao tiếp tự động hóa và thuận tiện trong quá trình vận hành, bảo trì.
